小型桌面级数控雕刻加工设备结构设计

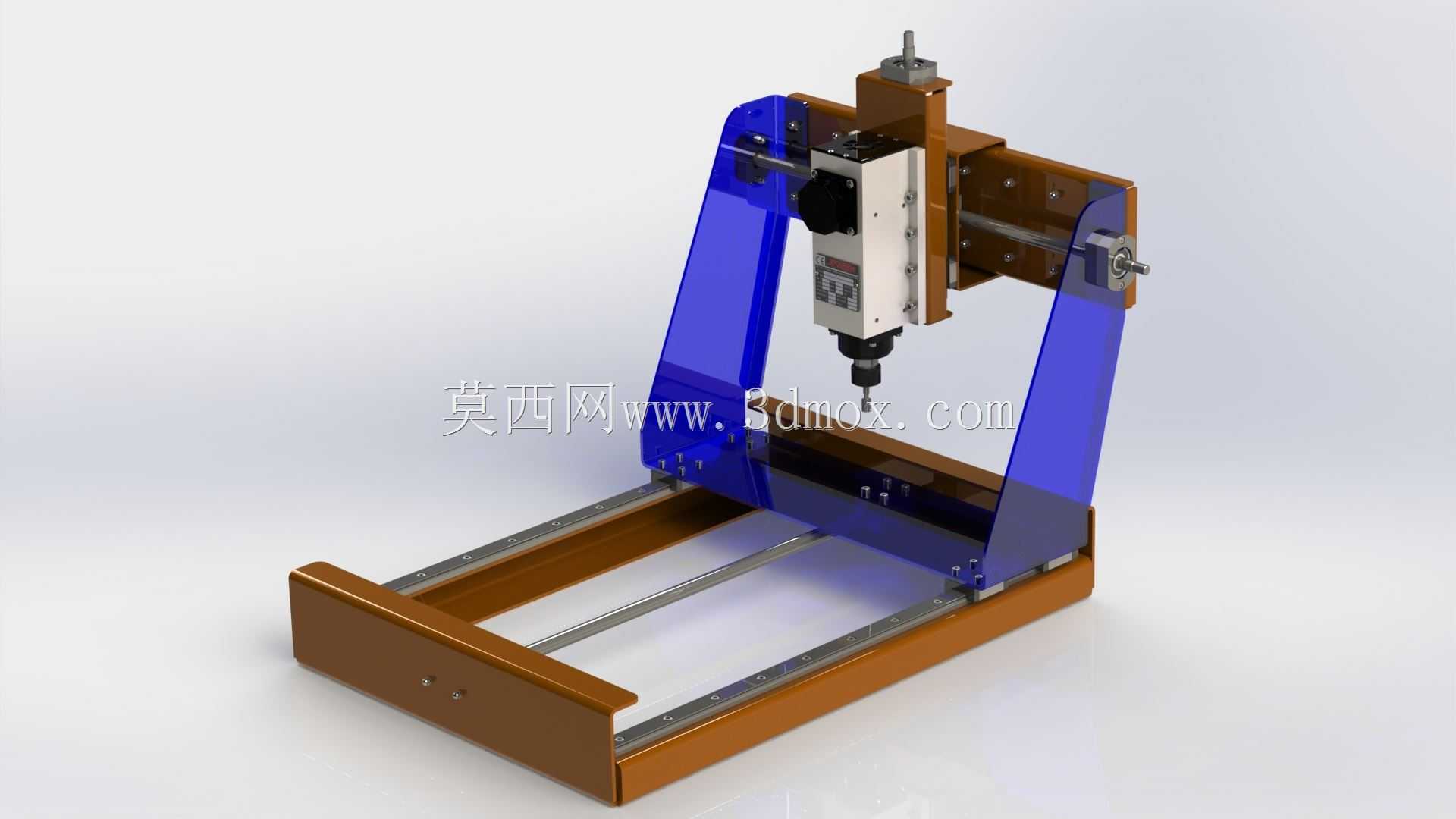

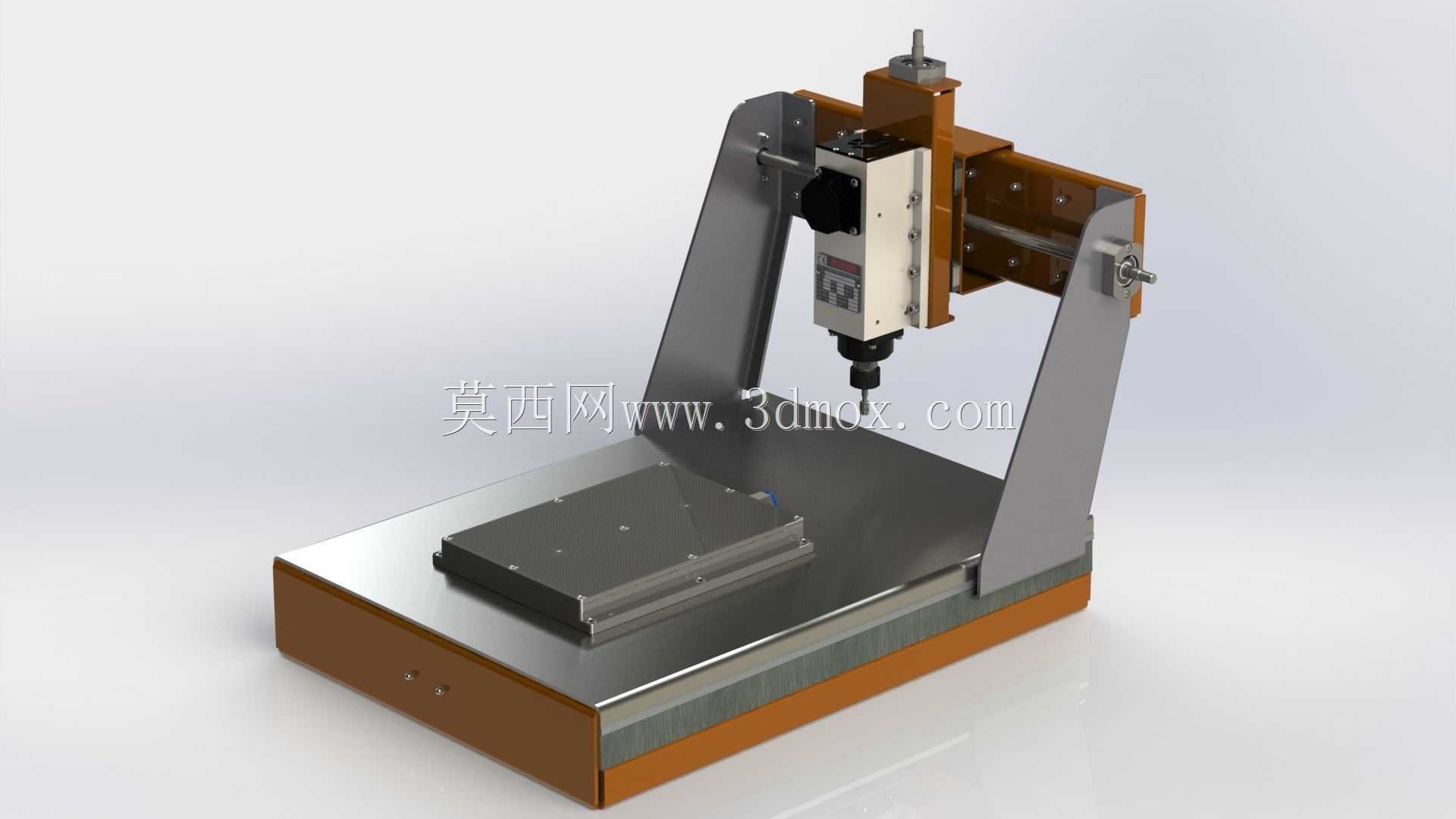

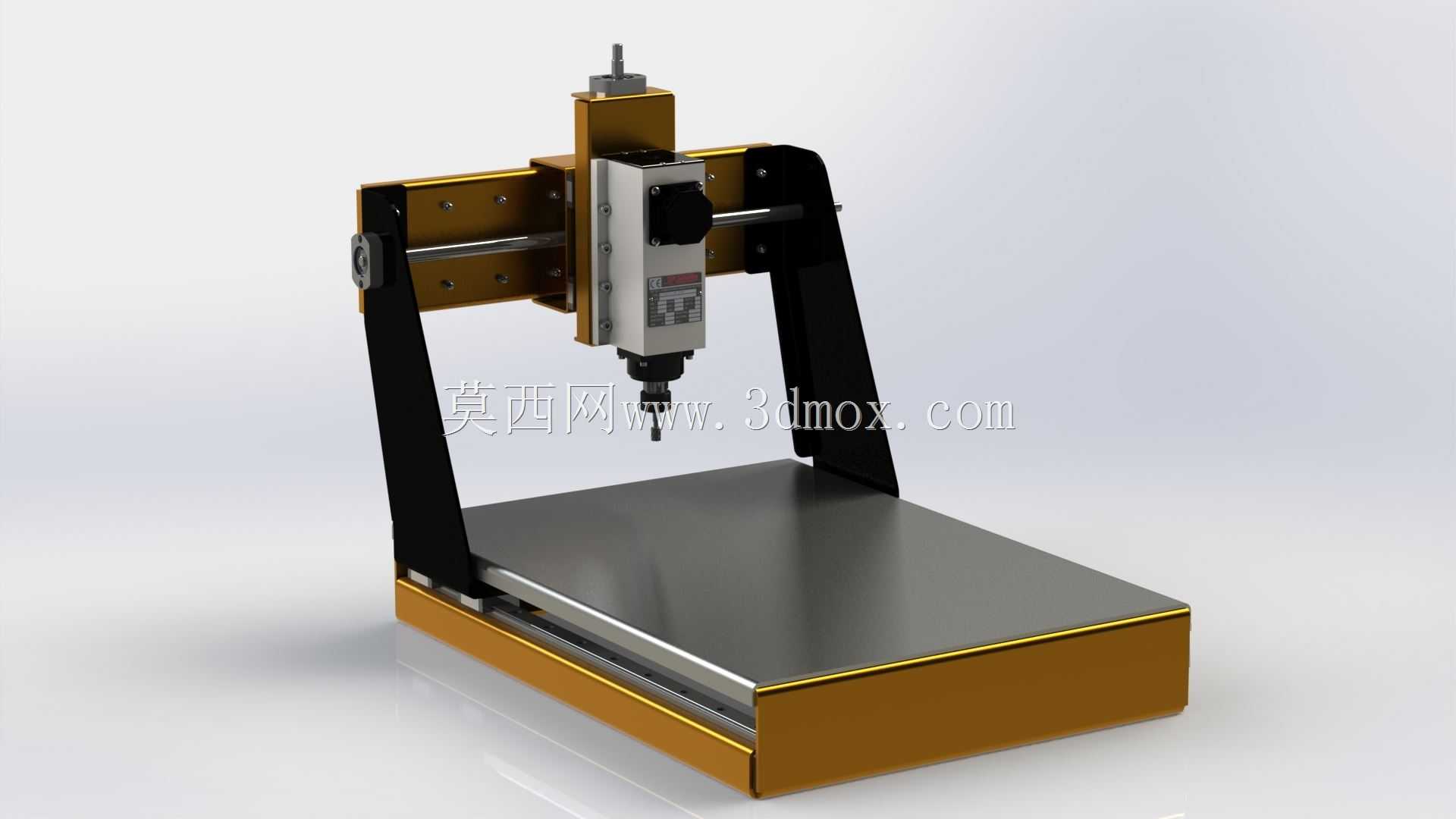

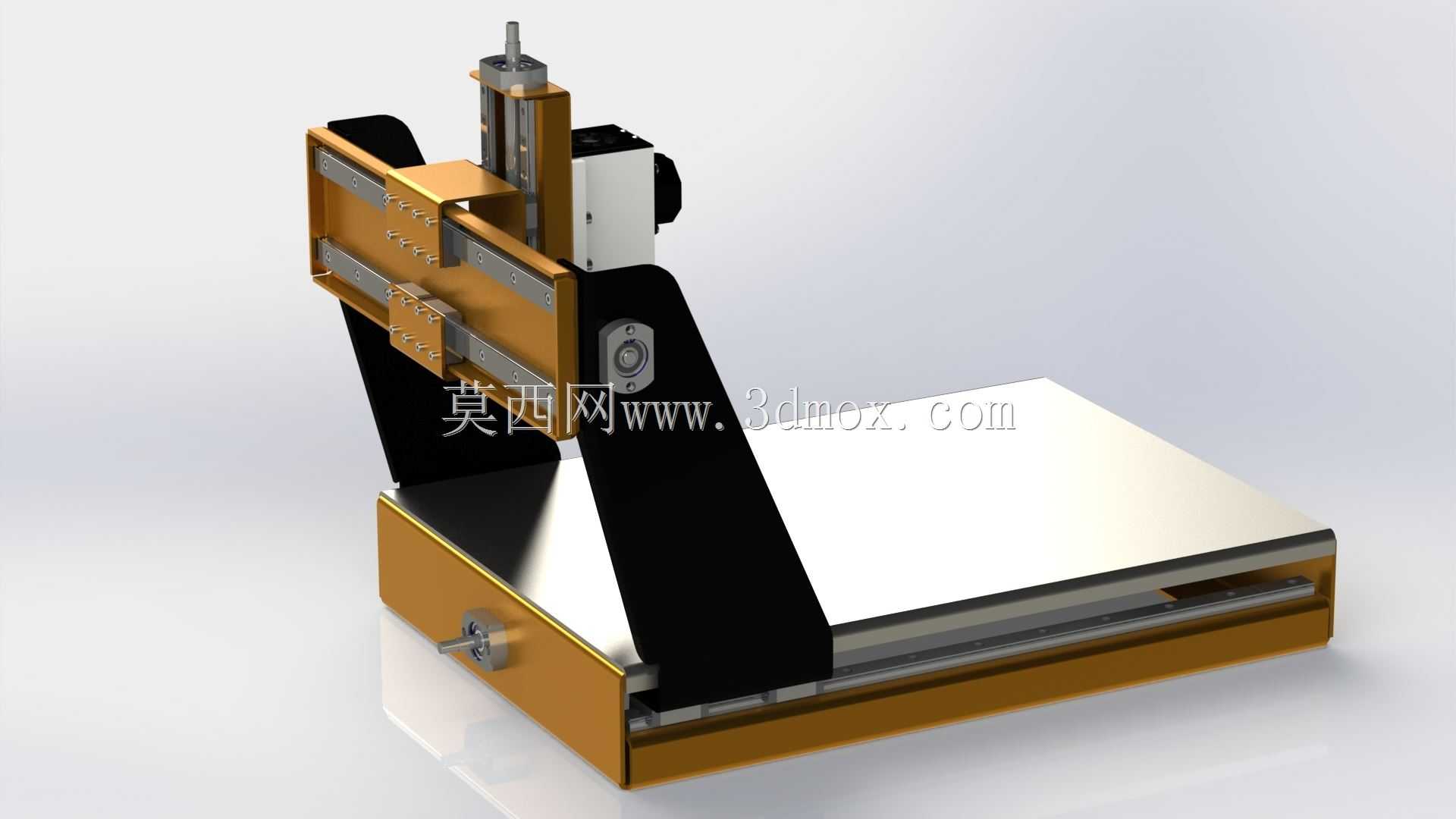

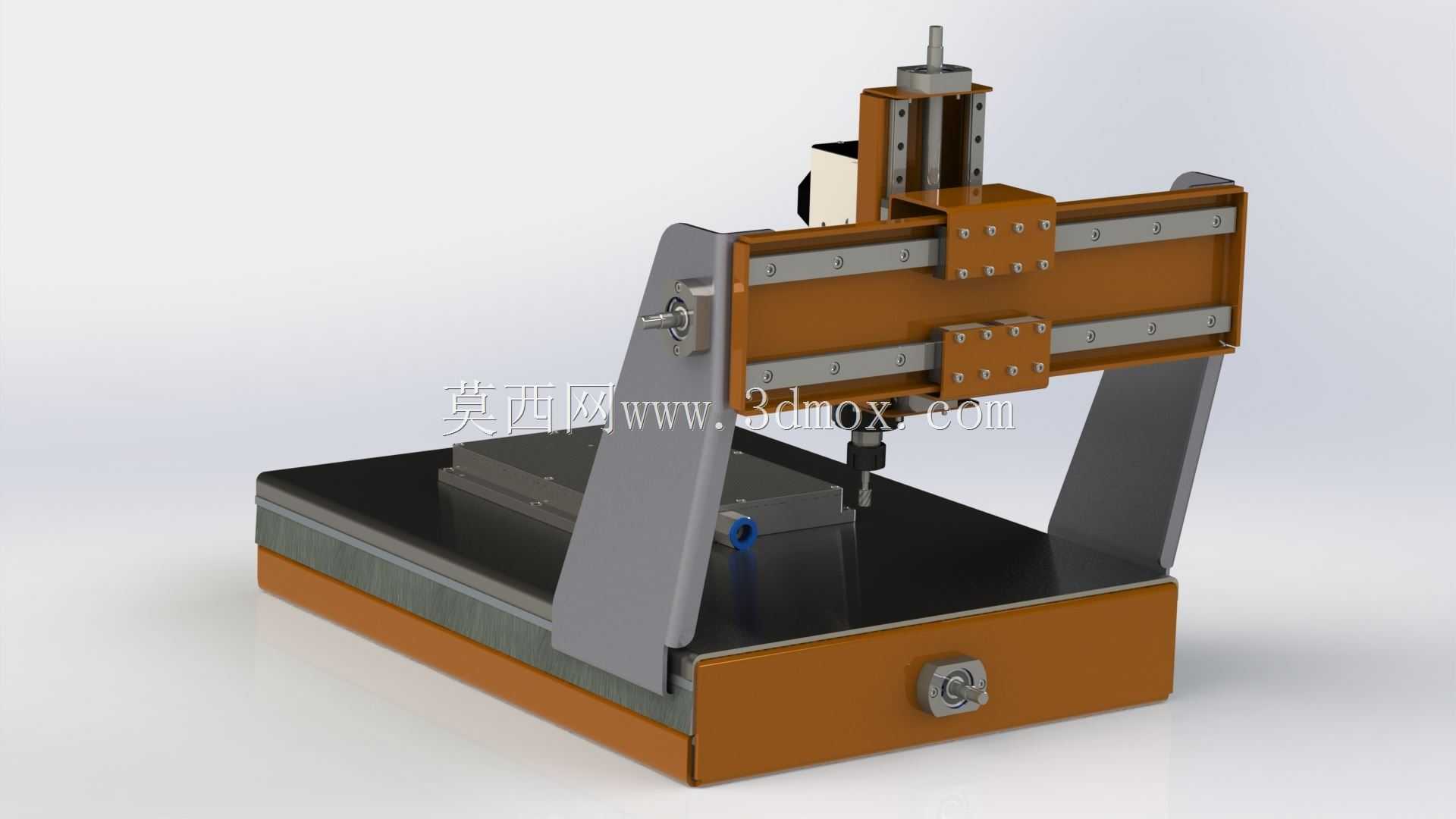

这款小型数控加工设备主要面向个体工坊、教学实训场景以及小批量定制加工需求，可放置于常规工作台面使用，无需占用独立工业生产场地，能够适配亚克力、软金属、木质板材、工程塑料等多种常见加工材料，既可以完成小型工艺品的浮雕雕刻、轮廓切割作业，也能满足非标小零件的铣削、钻孔加工需求，尤其适配需要真空吸附固定薄型工件的加工场景，可避免传统夹具装夹对薄件表面造成的压痕损伤。设备整体采用龙门式结构布局，底座采用激光切割成型的一体式箱体结构，底座台面有效加工幅面为600x500mm，既保证了整体结构的刚性，也预留了足够的工件装夹空间，底座底部预留了标准安装孔位，可直接固定于工作台面，减少设备高速运行时的振动偏移。传动部分采用标准直线轴承搭配滚珠丝杠的传动组合，相比普通光杆传动具备更高的传动精度与更低的运行阻力，能够保证长时间运行下的定位精度，减少反向间隙带来的加工误差。主轴部分搭载最高转速可达24000rpm的高速主轴电机，可根据不同加工材质与工艺要求灵活调整转速，适配不同刀具的切削线速度要求，无论是精细浮雕的小进给高速雕刻，还是厚板材的大切深铣削都能稳定适配。设计过程中优先考虑了个人用户的搭建与维护便利性，整体结构采用模块化拆分设计，各部件连接均采用标准紧固件，无需专用工装即可完成整机组装，日常维护时可快速拆卸更换主轴、传动部件等易损件。Z轴滑台采用双侧导向结构，有效降低主轴伸出时的偏摆量，保证垂直加工的垂直度，X、Y轴传动部件均布置于台面下方，可减少加工碎屑落入传动轨道造成的磨损，同时整机外轮廓无突出尖锐结构，桌面使用时具备更高的安全性。设备的电气安装空间集成于底座箱体内部，走线全部隐藏于结构内腔，既避免了加工过程中切屑、切削液对线路的损伤，也让整机外观更加整洁规整，适配工作室、教学场所的展示与使用需求。
