禧玛诺内三速自行车后花鼓传动结构

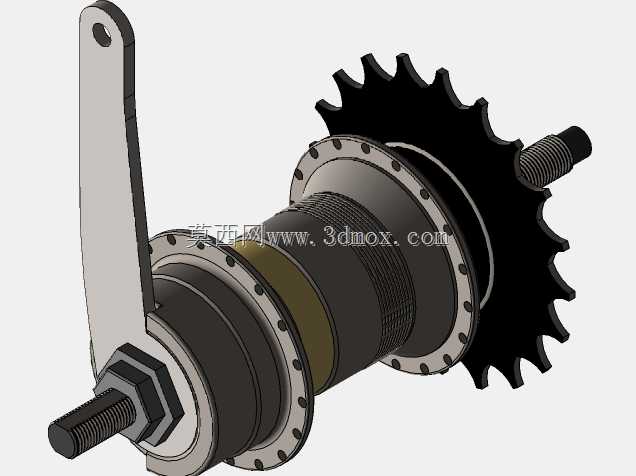

这款自行车后轮毂是面向城市通勤代步自行车打造的内变速传动核心部件，主要适配日常通勤、休闲骑行场景下的代步车型，能够在封闭的花鼓壳体内部实现三档变速传动，相比传统外变速结构，能够避免链条在不同飞轮片间切换带来的掉链、卡链问题，同时封闭结构可以隔绝路面泥水、灰尘对内部传动结构的侵蚀，大幅降低日常骑行的维护频次，非常适合城市日常短距离出行、雨天通勤等使用场景。从实际用途来看，该部件作为自行车后轮的承载与传动核心，一方面要承担后轮轮组的转动支撑作用，将车架的载荷传递到轮组，另一方面要接收脚踏通过链条传递的扭矩，经过内部变速结构的转速调整后传递到后轮，驱动车辆前进，同时附带的反刹制动摇臂结构，还可以配合脚刹结构实现后轮制动，满足城市骑行的减速、停车需求。在功能特性上，这款内三速后轮毂采用封闭壳体设计，所有传动齿轮、离合结构都集成在花鼓腔体内部，日常使用不需要频繁调整变速限位，也不需要经常对传动齿片进行清洁上油，相比外变速系统对恶劣天气、复杂路况的适应能力更强；三档变速的齿比范围覆盖了平路巡航、轻度爬坡、起步加速的常用骑行需求，足够应对城市道路的起伏路况，不会出现齿比过剩或者不足的问题。从设计思路来看，该模型优先还原了产品的外部安装尺寸与整体装配关系，省略了内部复杂的行星齿轮、离合顶针等细碎结构，重点保证外部安装接口的尺寸准确性，包括花鼓两端的轴杆直径与长度、辐条法兰的盘径与孔位分布、飞轮安装位的螺纹规格、制动摇臂的安装角度与固定位尺寸，能够满足整车装配模拟、轮组编圈适配、车架开档匹配的设计验证需求。在外形尺寸与安装边界上，该后轮毂的轴杆长度适配常规城市通勤车的后叉开档尺寸，两端轴杆带有标准的锁紧螺母安装位，可以直接固定在常规后叉爪钩上；辐条法兰的孔位分布适配常规36孔轮组的编圈规格，能够搭配常规城市车圈完成轮组组装；侧方的飞轮安装位适配标准单速自行车链条，不需要特殊规格的传动配件；制动摇臂的固定位预留了足够的安装空间，不会与后叉、挡泥板等周边部件产生干涉，整体安装边界完全符合常规城市通勤自行车的后轴安装空间要求，能够直接替换同规格的常规后花鼓进行升级改装。
