G1/2寸黄铜进水常闭电磁阀结构

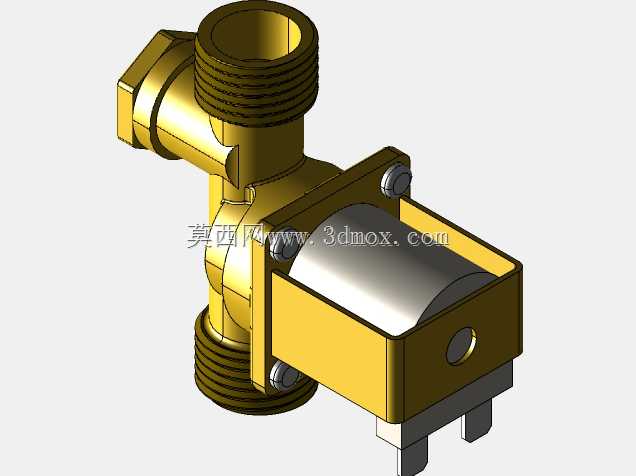

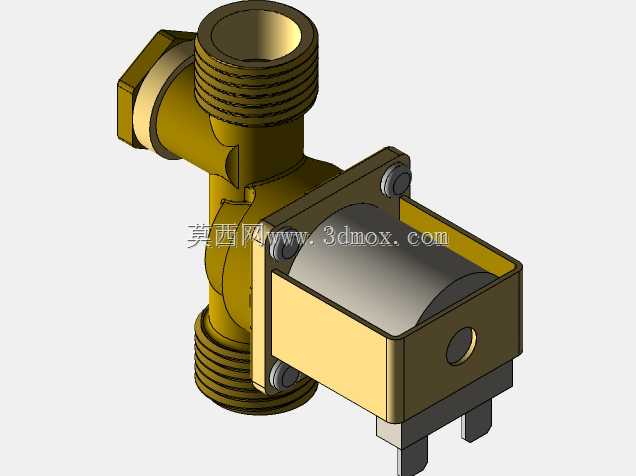

　　这款G1/2口径的进水电磁阀，是民用净水设备、小型商用流体管路、智能灌溉系统里极为常见的通断控制元件，日常接触最多的场景就是家用纯水机进水端、即热式饮水机进水管路、小型开水器供水控制，还有户外庭院自动喷淋系统的支路通断，核心作用就是靠电信号控制管路水路的通断，替代手动球阀实现自动化供水管控，避免人工操作的滞后与疏漏。从结构设计来看，阀体主体采用黄铜锻压成型，相比塑料阀体抗水压能力更强，长期接触常温饮用水也不易出现应力开裂、螺纹滑牙的问题，三个接口均为标准G1/2管螺纹，也就是日常说的4分接口，能直接匹配市面上绝大多数民用给水软管、硬管的连接尺寸，不需要额外做变径转接，安装时的适配成本很低。

　　阀体上部的电磁驱动模块采用方形塑封结构，线圈完全包裹在阻燃塑壳内部，能避免日常使用中溅水、积尘导致的绝缘失效问题，模块和阀体之间通过法兰面加螺栓锁紧，中间的密封垫能保证1.0MPa工作水压下不会出现渗漏，两个插片式接线端子直接外露在塑壳下方，接线时不需要拆开线圈外壳，直接插装对应规格的接插件就能完成电气连接，适合批量装配时的快速作业。设计过程中首先要考虑的是流道的通径损失，这款阀的公称通径做到了12mm，在G1/2口径的进水阀里属于通流能力较强的水平，全开状态下的流阻很小，不会因为阀体内腔的缩径导致供水流量不足，即热式设备加热时不会因为进水流量不够触发干烧保护。

　　常闭结构的设计逻辑是线圈断电时，内部的复位弹簧会推动密封塞堵住进水口，此时管路处于截止状态，不会出现漏水问题；当线圈通入12V直流电压时，电磁力克服弹簧弹力吸起铁芯，密封塞离开阀座，水路完全导通，这种设计的好处是设备意外断电时会自动切断供水，避免管路持续跑水造成财产损失，这也是民用供水类电磁阀普遍采用常闭结构的核心原因。安装边界上需要注意，阀体的两个同轴外螺纹接口分别为进水端和出水端，侧方的外螺纹接口可以作为旁路取水或者压力检测接口，安装时线圈模块必须保持竖直向上的姿态，倾斜角度不能超过15度，否则会导致铁芯动作卡滞，出现无法正常开闭的故障；接线端要做好防水处理，虽然塑封线圈有一定的溅水防护能力，但长期处于淋水状态还是会有绝缘风险，安装位置要预留至少30mm的接线操作空间，方便后期维护时拆装接插件。

　　另外阀体和电磁模块连接的四个固定螺栓的锁紧扭矩要控制在1.2N·m到1.5N·m之间，扭矩过大会压裂中间的密封垫片导致内漏，扭矩过小则会在水压波动时出现渗漏。流道内部的密封件采用食品级丁腈橡胶，既能耐受常温饮用水的长期浸泡，也能适应0到60摄氏度的常规进水温度，不会因为长期使用出现橡胶老化、密封失效的问题。在做三维建模的时候，要重点还原管螺纹的牙型尺寸、法兰安装面的平面度要求、接线端子的中心距参数，这些都是实际装配时会直接影响适配性的关键尺寸，不能只做外观的形似，要保证模型导入装配体后能直接完成虚拟装配，验证和周边管路、安装支架的干涉情况，比如线圈外壳和旁边的管路壁面的最小安全距离要留够5mm以上，避免工作时的振动导致外壳磨损。很多新手建模时容易忽略铁芯的行程尺寸，这款阀的铁芯行程是2mm，建模时要把这个运动行程的空间预留出来，模拟动作时不能出现铁芯和塑壳内壁的干涉，否则模型做出来也没有实际的工程参考价值。另外黄铜阀体的壁厚设计是均匀2.5mm，这个厚度既能承受1.5MPa的爆破压力，也不会因为壁厚过大导致材料成本浪费，建模时要保证壁厚的均匀性，避免出现局部壁厚突变导致的应力集中问题，实际生产中黄铜锻压工艺也要求壁厚尽量均匀，否则锻压时容易出现充型不满的缺陷。
