铝型材框架小型数控铣磨加工设备

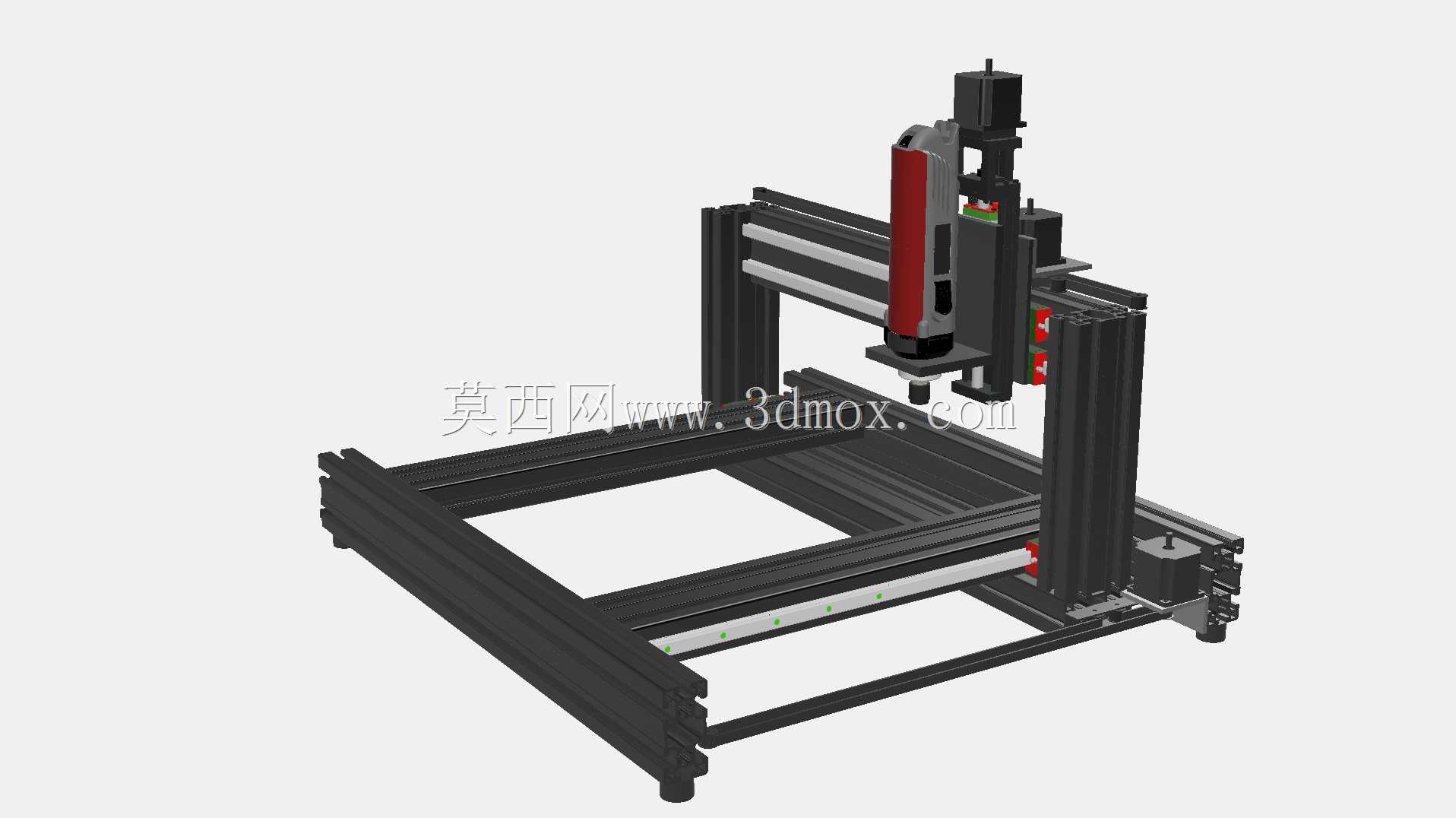

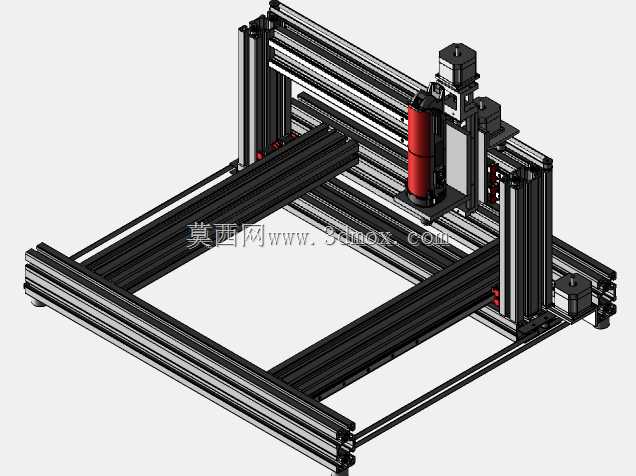

这款小型数控加工设备采用工业铝型材搭建整体框架结构，主要面向小型加工工坊、个人DIY加工、教学实训场景设计，可完成小型工件的数控铣削、平面研磨、轮廓雕刻等加工作业，能够适配木质工件、软金属工件、工程塑料工件等多种材质的精密加工需求，填补了小型桌面级数控加工设备在小尺寸工件高精度加工领域的应用空白。设备整体采用龙门式动梁结构设计，X轴方向依托底部双平行铝型材导轨布置传动组件，有效保障长行程移动过程中的运行平稳性，Y轴搭载在横梁组件上可实现横向进给移动，Z轴集成加工主轴单元完成垂直方向的进给与加工动作，三轴均采用精密线性导轨搭配传动组件，可保障加工过程中的进给精度，减少运行抖动带来的加工误差。主轴单元采用高速电主轴设计，可适配铣刀、研磨头等多种加工刀具，通过数控系统控制可实现三轴联动加工，能够完成平面铣削、沟槽加工、曲面成型、表面研磨等多道加工工序，无需多次装夹即可完成小型工件的全工序加工，有效提升小批量工件的加工效率。设备整体框架采用标准工业铝型材拼接组装，无需复杂焊接工艺，各连接部位采用专用角件与紧固件锁紧，既保障了整体机架的结构刚性，又方便后期根据加工需求拓展行程、加装辅助组件，机架底部预留了标准安装孔位，可直接固定在工作台面或者配套机座上，安装边界适配常规小型加工车间的桌面布置需求，无需占用过大的生产场地。设计过程中充分考虑了小型加工场景的使用需求，将电气控制组件集成布置在机架侧方位置，走线全部沿铝型材槽道内嵌布置，既避免加工过程中切屑、切削液对线路造成损伤，也让设备整体外观更加整洁规整，设备各运动轴均设置了硬限位与软限位双重保护结构，可有效防止超程运行带来的设备碰撞损伤，主轴周边预留了冷却管路安装位置，可根据加工材质需求加装风冷或者微量润滑冷却组件，适配不同材质的加工工艺要求。
