教学实训用小型木工数控车床结构

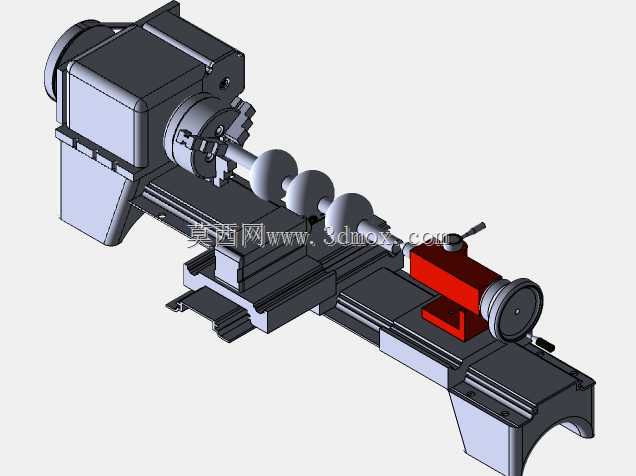

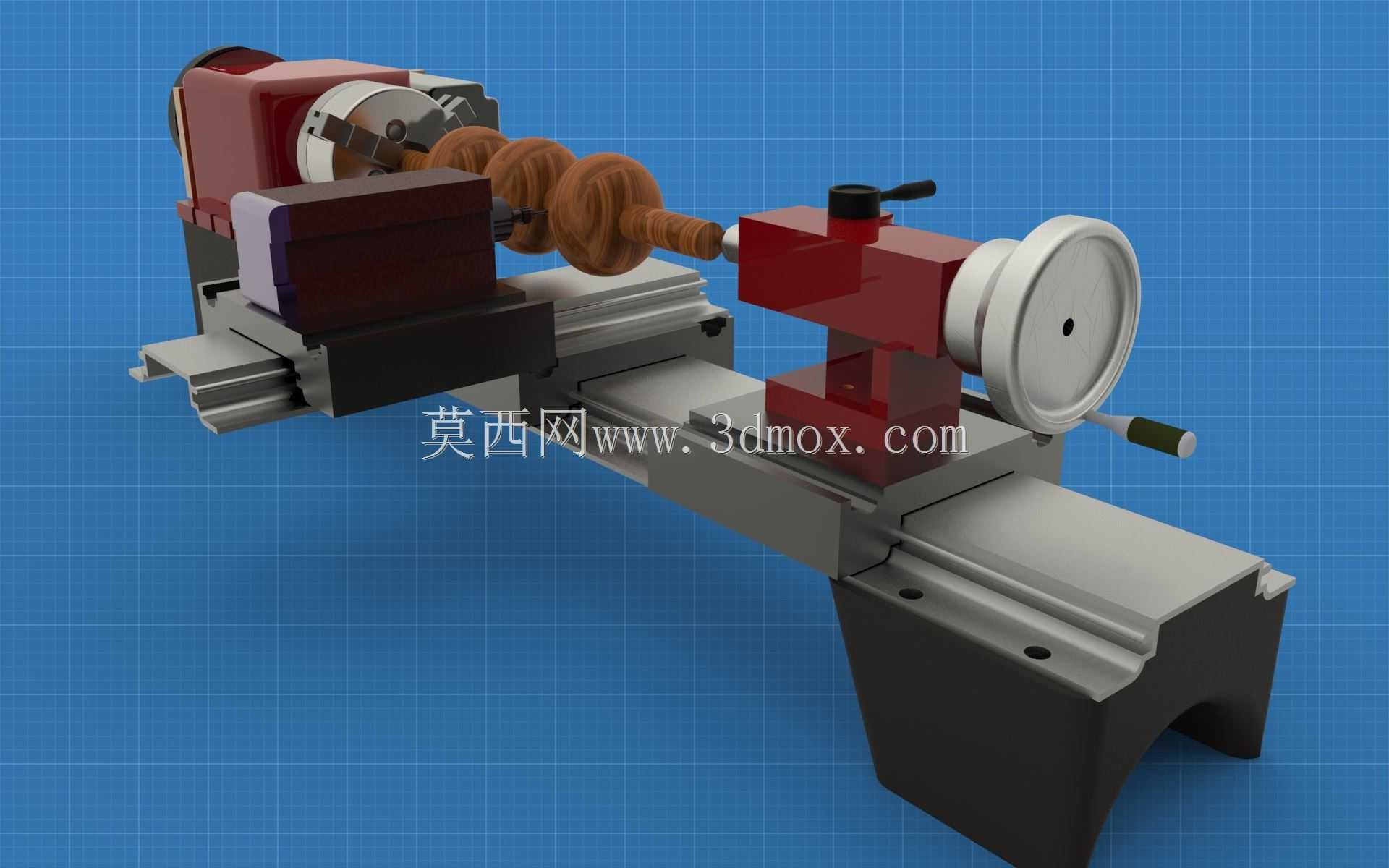

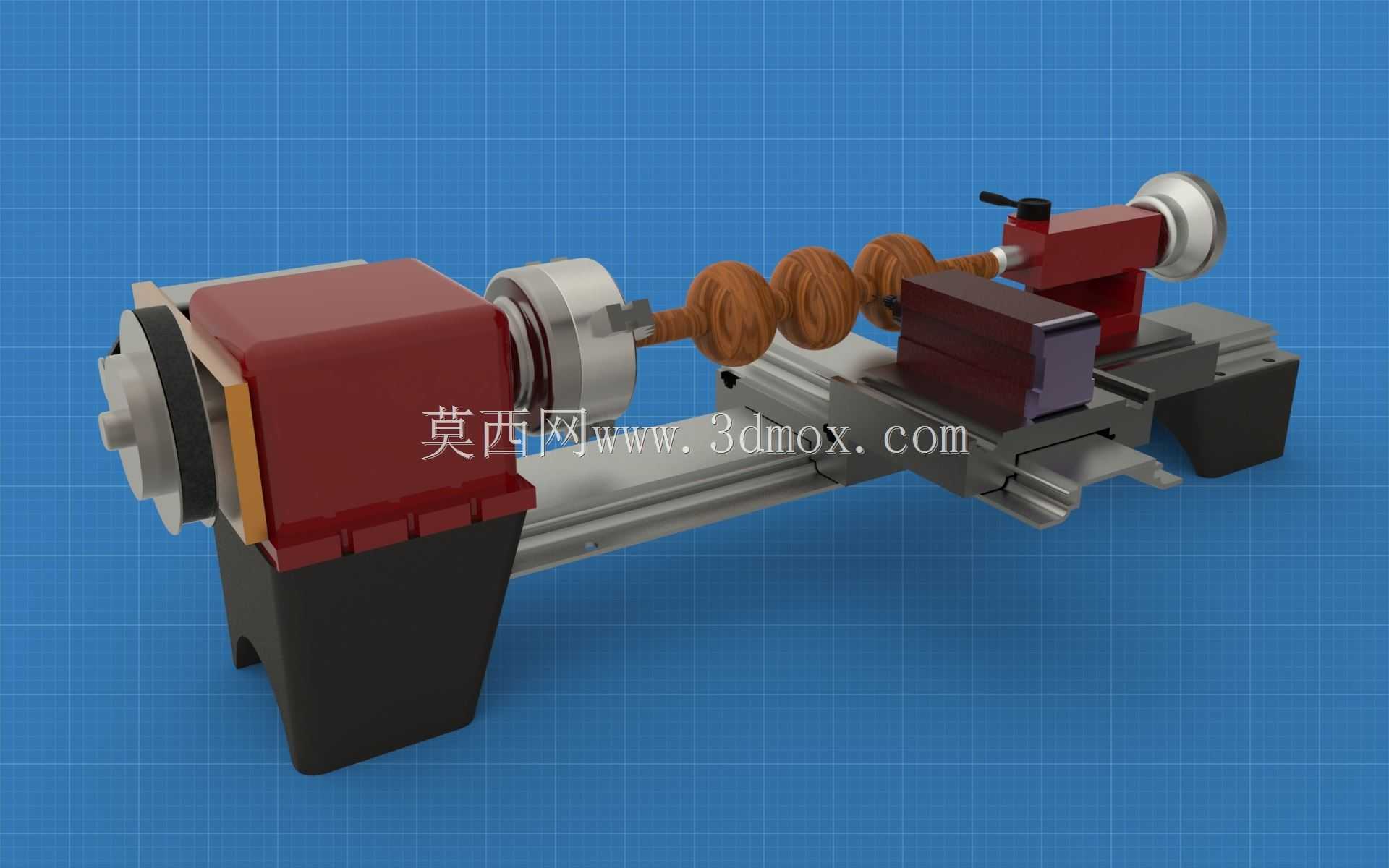

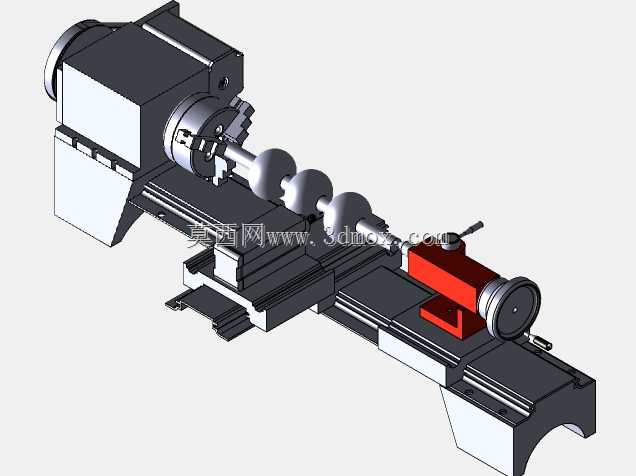

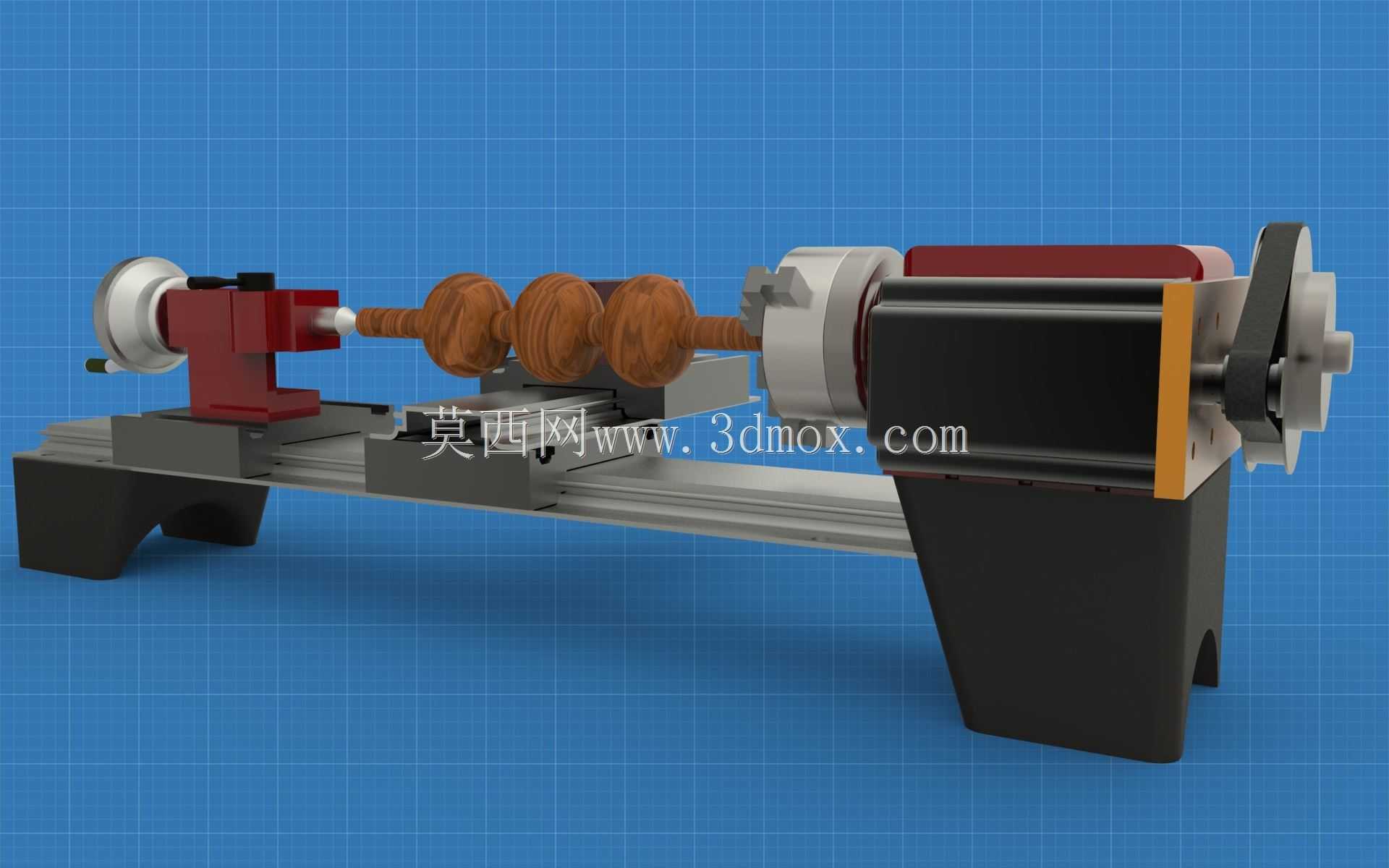

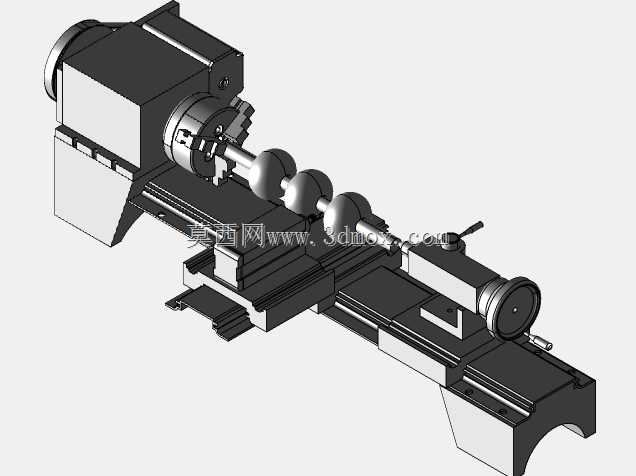

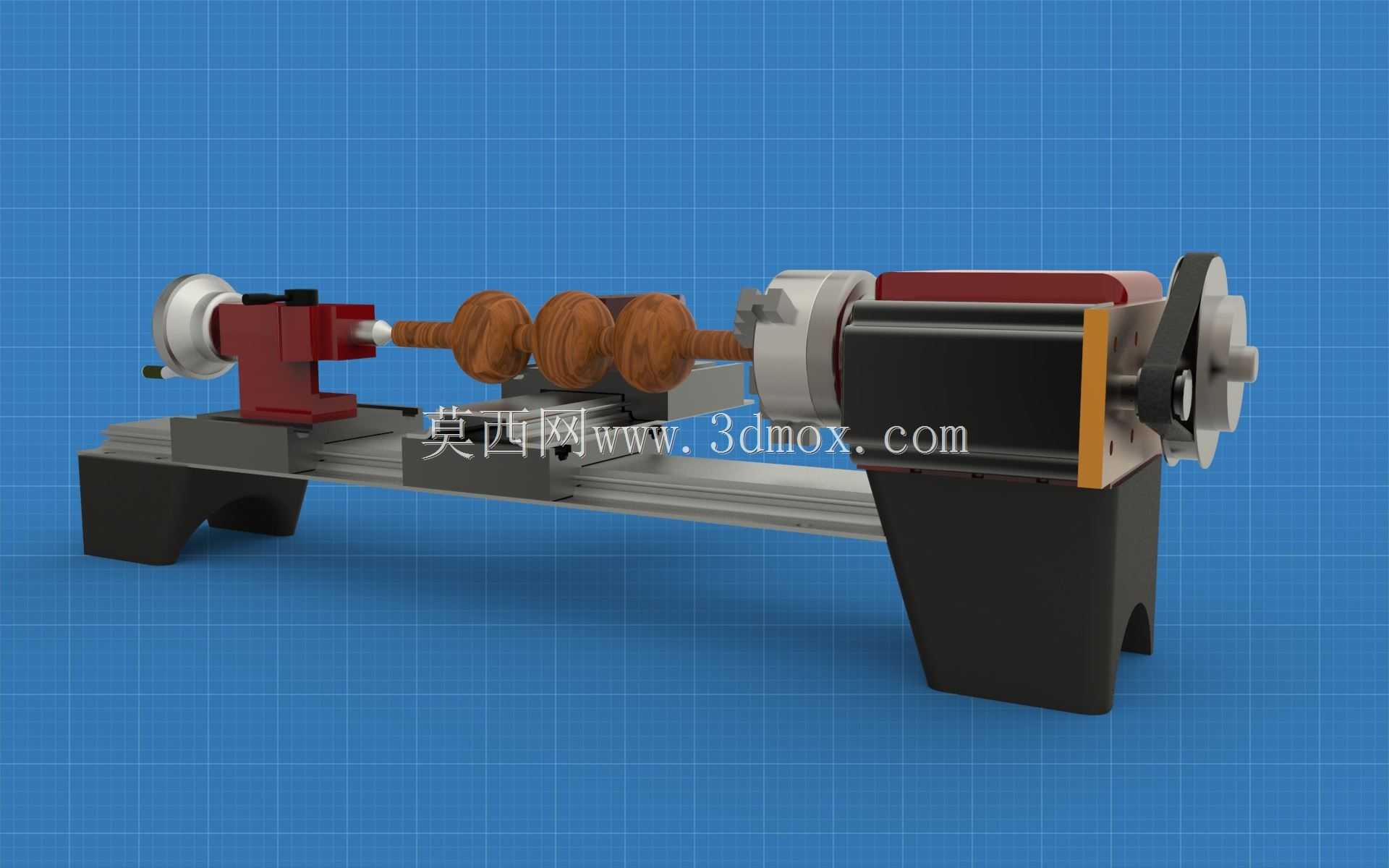

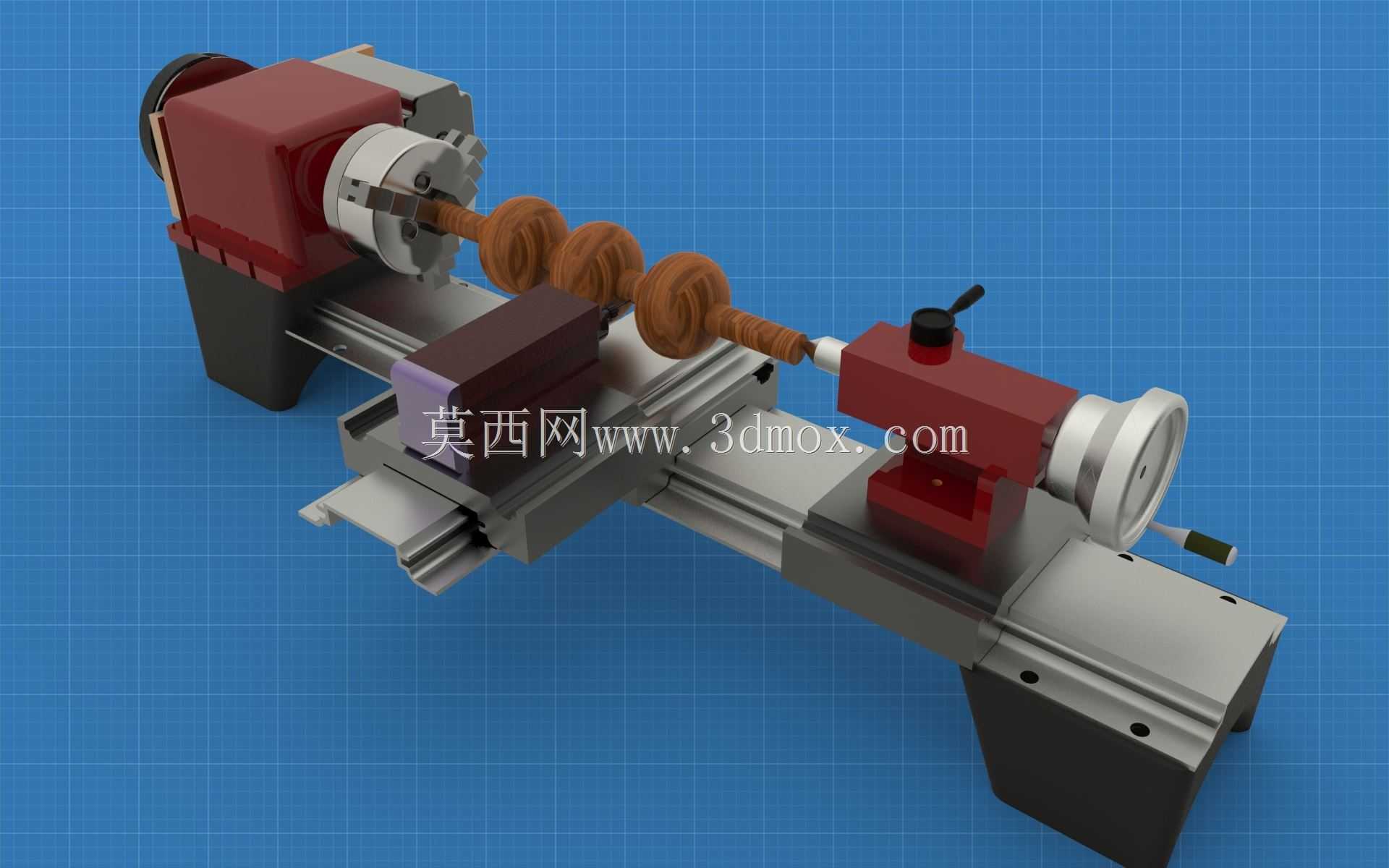

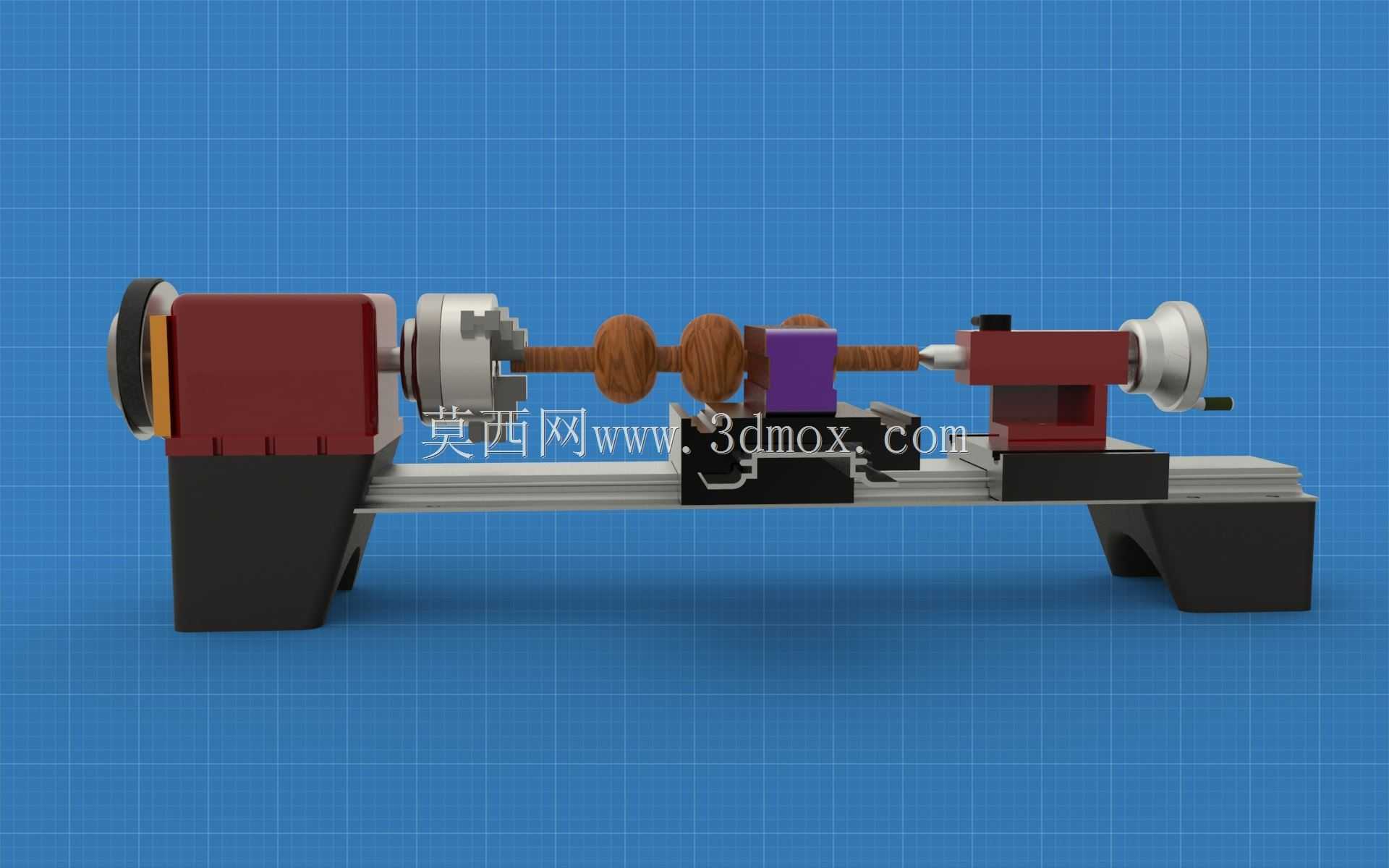

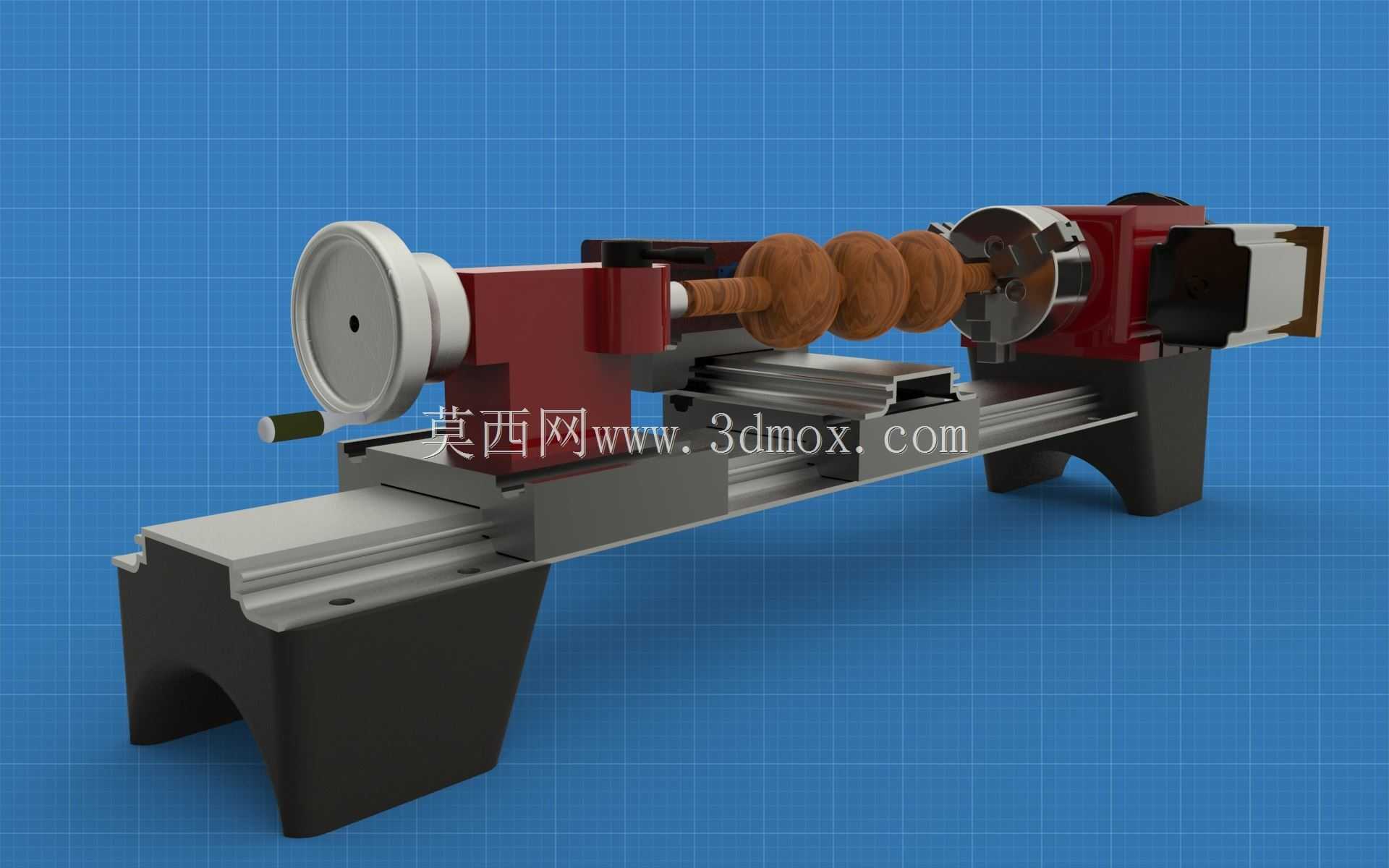

这款小型木工数控车床主要面向院校木材加工实训场景、小型木工作坊的回转类木件加工需求，可完成楼梯立柱、木艺摆件、家具回转构件、工艺木柄等各类轴对称木质工件的车削加工，相比传统手动木工车床，它通过数控系统控制进给路径，能稳定复刻复杂的回转曲面造型，降低手工操作的技能门槛，同时提升成品的一致性，非常适合教学场景中让学生掌握数控车削加工逻辑、木件加工工艺参数设置，也能满足小批量定制木作的生产需求。从结构设计来看，这款车床采用卧式平床身布局，床身作为整台设备的安装基准，采用高刚性的矩形导轨结构，能承受车削过程中的切削振动，保证长工件加工时的稳定性；床头箱内置主轴传动机构，搭配三爪式卡盘用于夹持木料一端，带动工件做回转主运动，主轴转速可根据不同木料的硬度、加工工序做对应调整，粗加工时采用低转速大进给，精加工时采用高转速保证表面光洁度。床身尾部设置可沿导轨滑移的尾座，尾座顶尖用于顶持长木料的另一端，避免长工件回转时出现甩动、振颤的问题，尾座可根据工件长度灵活调整锁紧位置，适配不同长度规格的木料加工。床身中部安装可纵横双向进给的刀架组件，刀架用于固定木工车刀，横向进给控制切削深度，纵向进给控制走刀路径，两个方向的进给运动均由数控系统驱动，可按照预设的加工轨迹自动走刀，完成圆柱面、圆锥面、圆弧曲面、阶梯轴、螺纹面等各类回转造型的加工，刀架的行程范围经过合理规划，可覆盖常规小型木工件的加工尺寸需求，不会出现超程干涉的问题。设备的外防护设计兼顾实用性与安全性，床头箱、电机等传动部件均设置封闭护罩，避免加工过程中木屑飞入传动机构造成磨损，同时防止操作人员误触回转部件；床身下方设置一体式承托底座，既提升了整台设备的放置稳定性，也预留了木屑收集的空间，方便实训或加工过程中的现场清理。在安装边界上，这款车床的占地面积紧凑，不需要过大的车间空间，普通实训教室、小型作坊的工作台面即可放置安装，对地面承重要求低，不需要做特殊的设备基础，接通电源即可完成调试投入使用；设备的操作面板设置在床头箱侧方，操作人员站在床身侧前方即可完成参数设置、加工启停的全部操作，操作视野无遮挡，可全程观察木料的车削状态，及时调整加工参数。从功能特性来看，这款车床专门针对木材加工的特性做了适配，进给速度的区间匹配木材切削的合理范围，不会因为进给过快导致木料崩边、起毛，也不会因为进给过慢造成加工效率低下；主轴的夹持力度可根据木料材质调整，既可以夹紧硬木工件不打滑，也不会因为夹持力过大夹伤软质木料的表面。在教学应用场景中，这款设备可以完整演示数控车床的加工全流程，从工件装夹、原点对刀、参数设置、程序导入到自动加工、成品测量的全环节都可开展实操训练，帮助学生理解回转类零件的加工逻辑，掌握木工数控加工的工艺要点，设备的结构直观外露，也方便讲解车床的传动原理、各部件的功能作用，是木材加工、数控技术相关专业非常实用的实训装备。在小型作坊的生产场景中，这款设备可以快速完成小批量定制木构件的加工，比如定制家具的装饰柱、木艺文创的回转摆件、工具木柄等产品，加工精度稳定，操作门槛低，不需要操作人员具备多年的手动车削经验，经过简单培训即可上手操作，有效降低小作坊的人工技能成本。
