自关重门隐藏式阻尼铰链结构设计

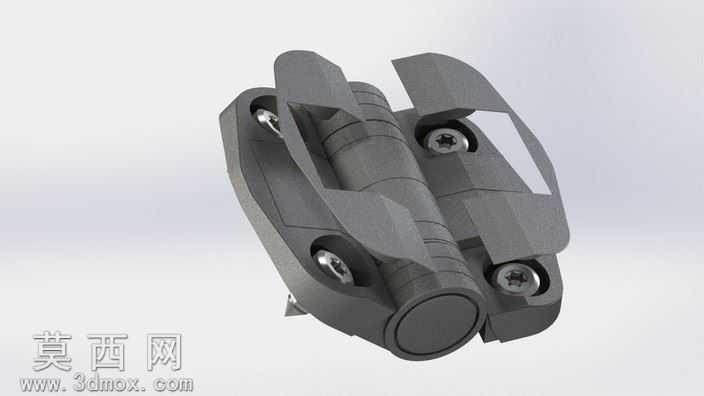

本模型为自关重门专用隐藏式铰链，采用SolidWorks完成全参数化三维建模，建模过程严格遵循实际五金加工的尺寸公差标准，对铰链的每一处结构细节都进行了1:1还原，整体建模逻辑以装配体层级搭建，将转轴主体、两侧安装基座、内置阻尼组件、紧固螺丝等零件分别独立建模后完成配合约束，可完整模拟铰链的转动启闭、自动复位的全行程动作，不存在结构干涉、配合错位等建模问题。渲染阶段采用哑光金属材质模拟锌合金压铸的主体基座，还原五金件表面喷砂氧化的细腻磨砂质感，对紧固螺丝部分赋予亮面不锈钢材质，通过不同粗糙度的材质参数区分不同加工工艺的零件表面，渲染光影采用柔和的工作室漫反射光源，清晰呈现铰链的结构轮廓、安装孔位、转轴衔接处的细节特征，同时添加微弱的环境反射效果，还原金属材质的真实物理质感。结构设计上，该铰链针对重型门扇的使用场景做了针对性优化，采用对称式双基座布局，四个角位预留沉头螺丝安装孔，可实现与门扇、门框的嵌入式平齐安装，安装后铰链完全隐藏于门缝内部，不破坏门扇整体外观；中部转轴集成了自关阻尼结构，可在门扇开启至任意角度后提供平缓的复位拉力，让门扇自动平稳闭合，避免重型门扇关闭时产生撞击异响，同时转轴处做了加厚耐磨处理，可承受大重量门扇的长期往复转动载荷，降低长期使用后的结构磨损量。设计思路围绕重型门的隐藏安装、自动闭门、耐用性三大核心需求展开，摒弃了传统明装铰链外露影响美观、无自动闭合功能的缺陷，将闭门阻尼结构集成于铰链本体内部，无需额外安装闭门器即可实现自关功能，整体结构紧凑，安装适配性强，可广泛应用于实木重型门、防火门、隔音门等场景，模型各零件的建模参数均可直接导出用于工程图绘制、加工工艺编制，为后续的实物生产、结构改进提供精准的三维数据参考。
