AK系列气动软起跳调节装置结构设计

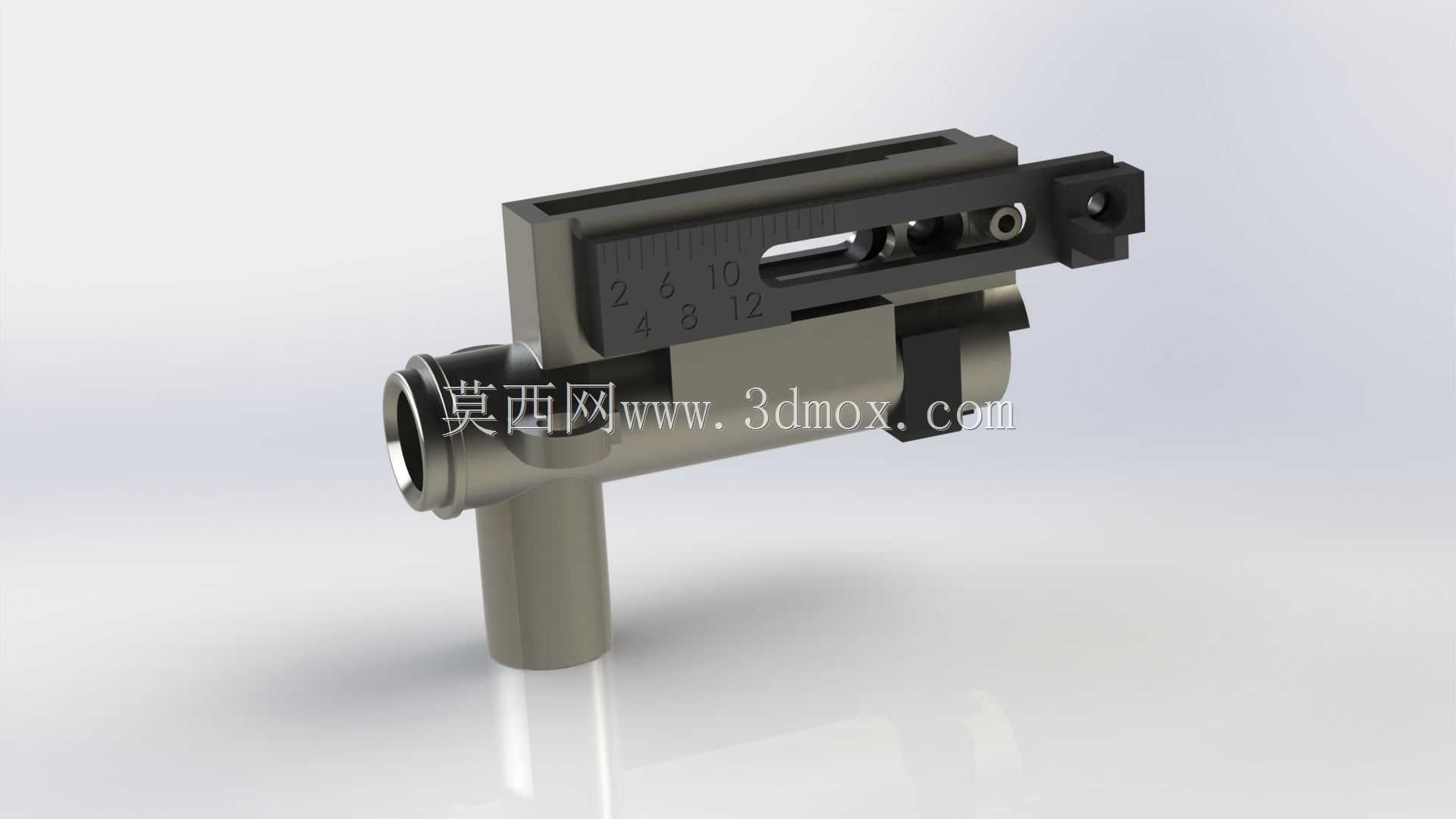

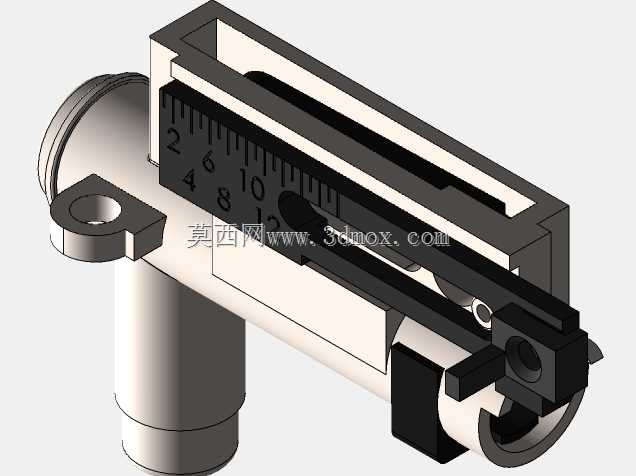

这款气动软起跳调节装置主要应用在工业气动控制系统的支路气路中，常见于自动化生产线的气动执行端配套、小型气动设备的气路调控场景，也可适配轻工包装、纺织机械、小型工装夹具的气路回路，用来解决气动支路通气瞬间气压骤升带来的执行元件冲击问题，避免气缸、气动夹爪等元件在通气瞬间出现硬碰撞、动作过猛的情况，延长整套气动回路的元件使用寿命，同时降低气动动作产生的噪音与工位震动。从实际用途来看，该装置核心作用是实现气路通气过程的软启动，让输出气压从初始值平缓上升至工作压力，同时集成了流量刻度调节功能，可根据支路所需的气流量大小精准调整开度，匹配不同规格气动执行元件的供气需求，无需额外在支路串联独立的节流阀与软启动阀，简化气路的管路排布，减少接头数量带来的漏气隐患。从功能特性上看，装置采用三通式的主体结构，下方的竖向接口作为进气端接入主气路，侧方的横向接口作为出气端连接下游执行元件，上方的滑台调节结构带有清晰的刻度标识，刻度数值对应不同的开度档位，调整时只需滑动锁止结构即可锁定对应开度，操作直观便捷，无需额外工具即可完成现场调试；装置内部的气路流道经过平滑过渡设计，减少压缩空气流过时的压力损失，同时软起跳结构内置的阻尼腔可在通气初期缓慢导通气路，避免高压气体瞬间冲入下游回路。在设计思路上，整体采用模块化的集成设计思路，将软启动功能与流量调节功能整合在同一个阀体内，主体采用金属材质加工保证结构强度，滑动调节部位做了耐磨处理，保证多次调整后仍能保持精准的刻度对应与密封性能；安装接口采用标准的气动管路连接尺寸，可直接适配常规规格的气动快插接头或金属气管，无需额外制作转换接头。从外形尺寸与安装边界来看，装置整体结构紧凑，主体竖向部分的高度适配常规气动阀岛的安装间距，横向调节部分的长度不会超出常规气动支路的安装空间，安装时既可以通过气管直接悬空固定在气路中，也可通过侧面的安装孔位固定在设备的安装板上，预留的操作空间足够操作人员在设备日常维护时直接调整刻度档位，不会被周边的其他管路、元件遮挡操作位置，适配多数工业设备的气动回路安装空间要求，无需对原有设备的安装位做额外改造即可替换原有普通气阀。
