轧钢机夹送辊用双十字万向传动轴结构

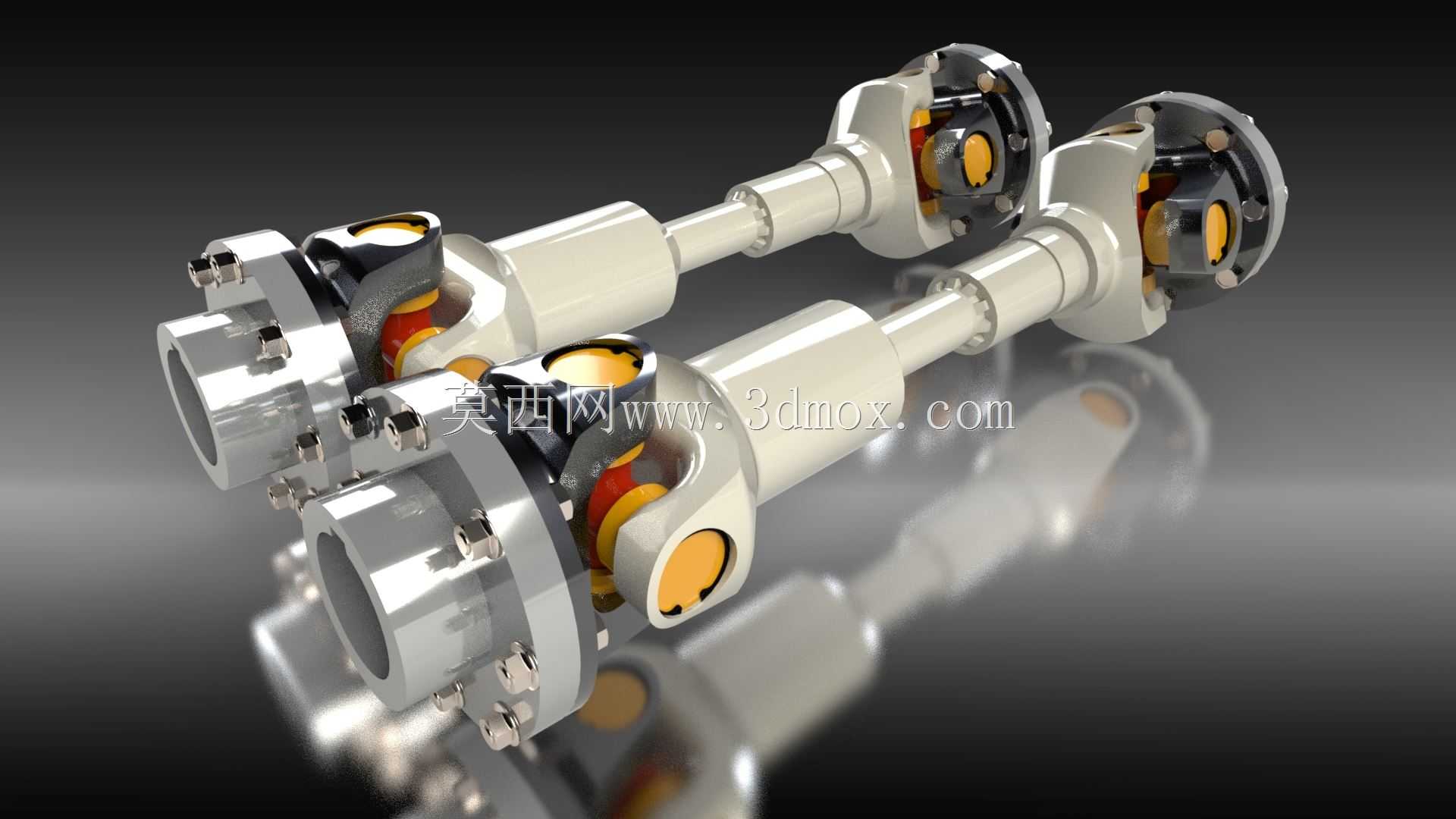

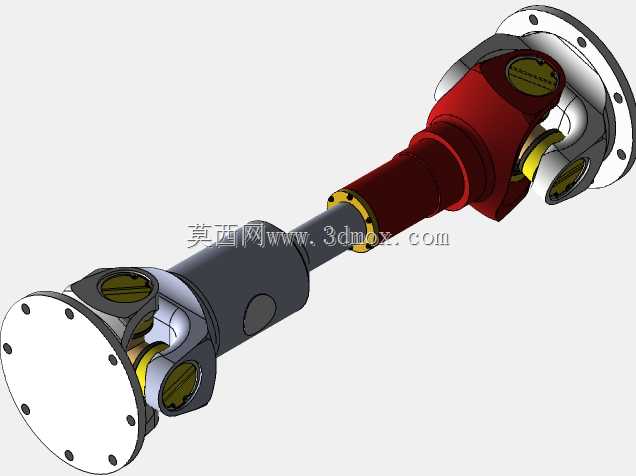

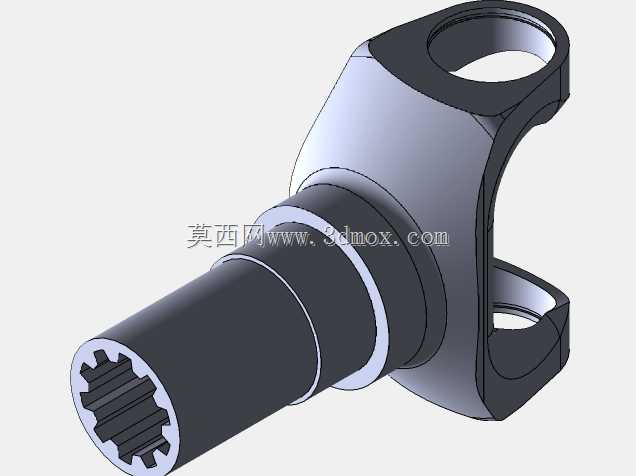

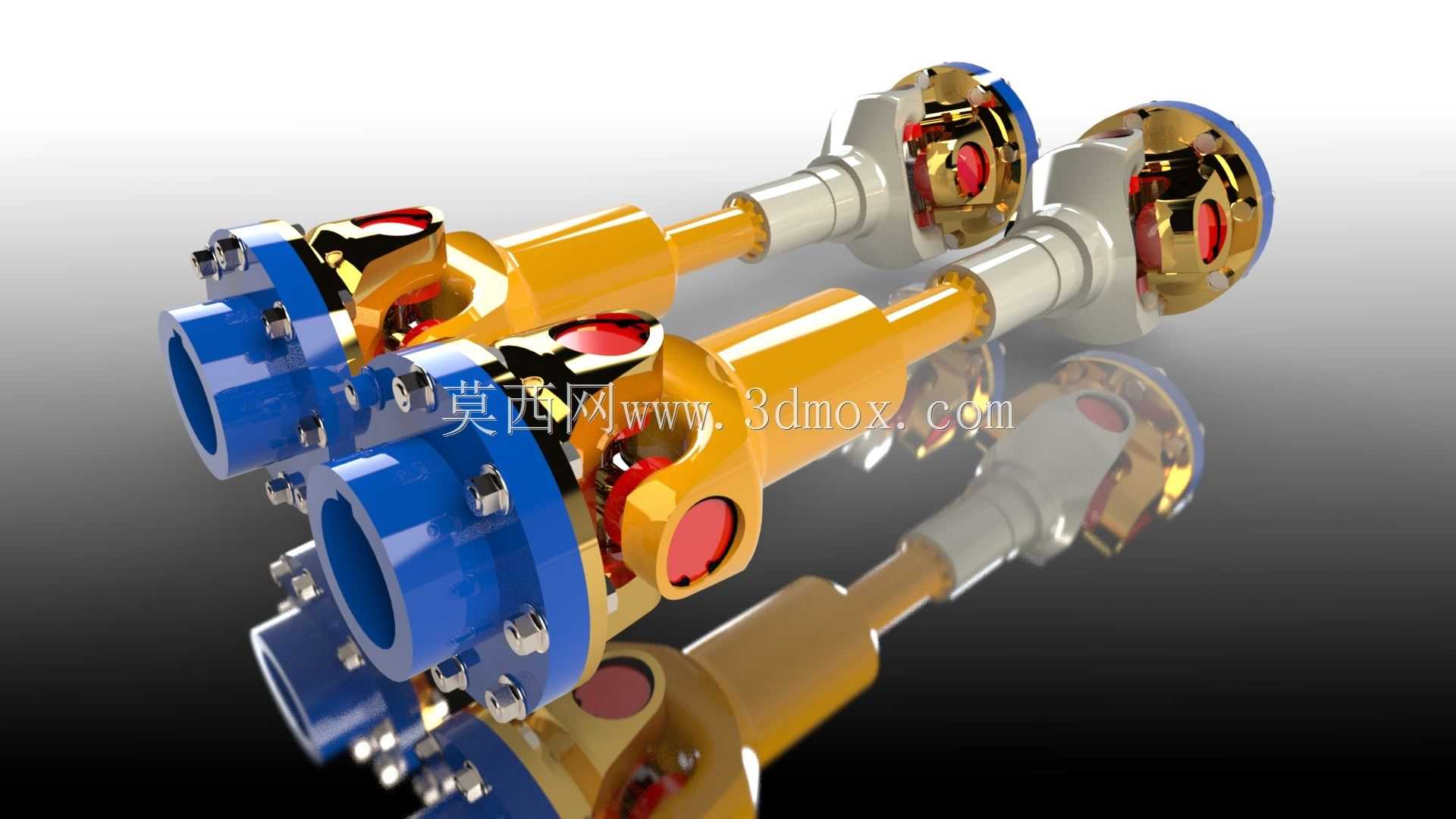

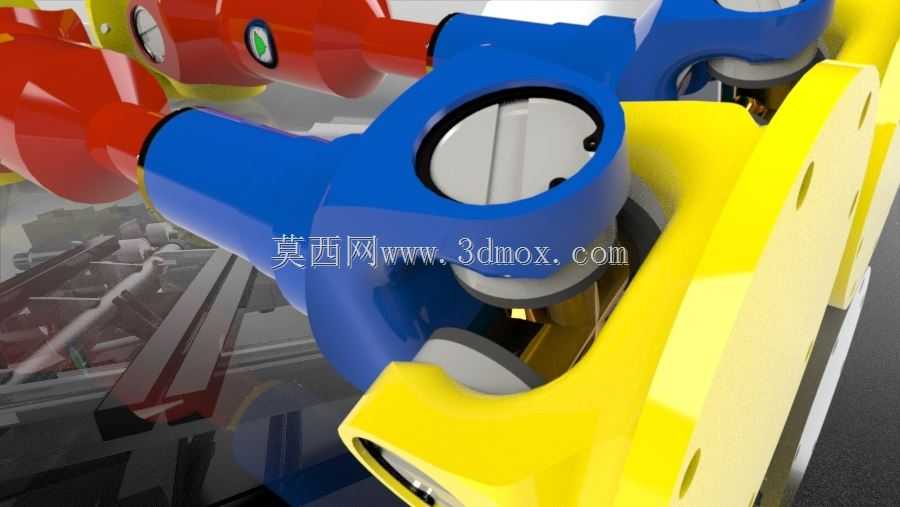

该万向传动轴主要应用于冶金轧钢生产作业线中，配套夹送辊设备完成轧件的输送与扭矩传递作业，在热轧、冷轧生产线的夹送工位、精轧入口输送工位都有广泛的适配场景，能够在轧钢生产过程中补偿两端连接部件的轴向、径向与角向偏移，抵消设备运行中产生的安装误差、机架振动带来的位置偏差，保障大扭矩动力的稳定传输。从实际用途来看，这类万向轴承担着将驱动端的旋转动力平稳传递至夹送辊辊组的作用，在夹送辊完成对高温轧件的夹持、输送、导向作业时，可适应夹送辊因轧件冲击、辊缝调整产生的位置变动，避免传动系统因刚性连接出现卡滞、断轴、轴承损坏等故障，适配轧钢生产连续化、高负荷的作业需求。从功能特性来看，该结构采用双十字万向节的设计布局，两端十字轴总成配备带密封结构的轴承组件，可在多粉尘、有氧化铁皮飞溅的轧钢车间环境下长期运行，减少润滑脂流失与外界杂质侵入，中间轴段采用等强度设计，在传递大扭矩的同时控制自身重量，降低传动系统的转动惯量，法兰式连接端可与驱动端输出法兰、夹送辊辊轴法兰精准对接，连接螺栓采用高强度防松结构，可承受轧钢作业中频繁的载荷冲击与正反转切换带来的交变应力。从设计思路来看，该结构优先保障大扭矩传递能力与角向补偿能力，十字轴的轴颈直径、滚针轴承的排布密度都经过载荷校核，可匹配夹送辊的额定输出扭矩需求，中间轴的长度设计充分考虑夹送辊的行程范围与安装间距，在满足最大补偿量的前提下避免轴段过长带来的临界转速降低问题，两端的花键伸缩结构可适配安装过程中的轴向尺寸调整，同时抵消设备运行中热胀冷缩带来的轴向尺寸变化。从外形尺寸与安装边界来看，该万向轴的法兰连接端采用标准冶金设备连接尺寸，法兰盘的螺栓孔分布圆直径、螺栓孔径都适配常规轧钢夹送辊的接口规格，十字节的最大摆角可满足夹送辊辊组调整时的角度偏移需求，轴身的最大回转半径经过优化，不会在运行过程中与周边的机架护板、冷却管路、检测元件发生干涉，安装时仅需保证两端法兰的对接端面贴合度，调整好伸缩段的预留行程即可完成装配，不需要额外加工定制连接接口，可直接替换同规格的老旧传动轴备件，减少产线停机更换的时间成本。
