手提式干粉灭火器精细结构三维建模

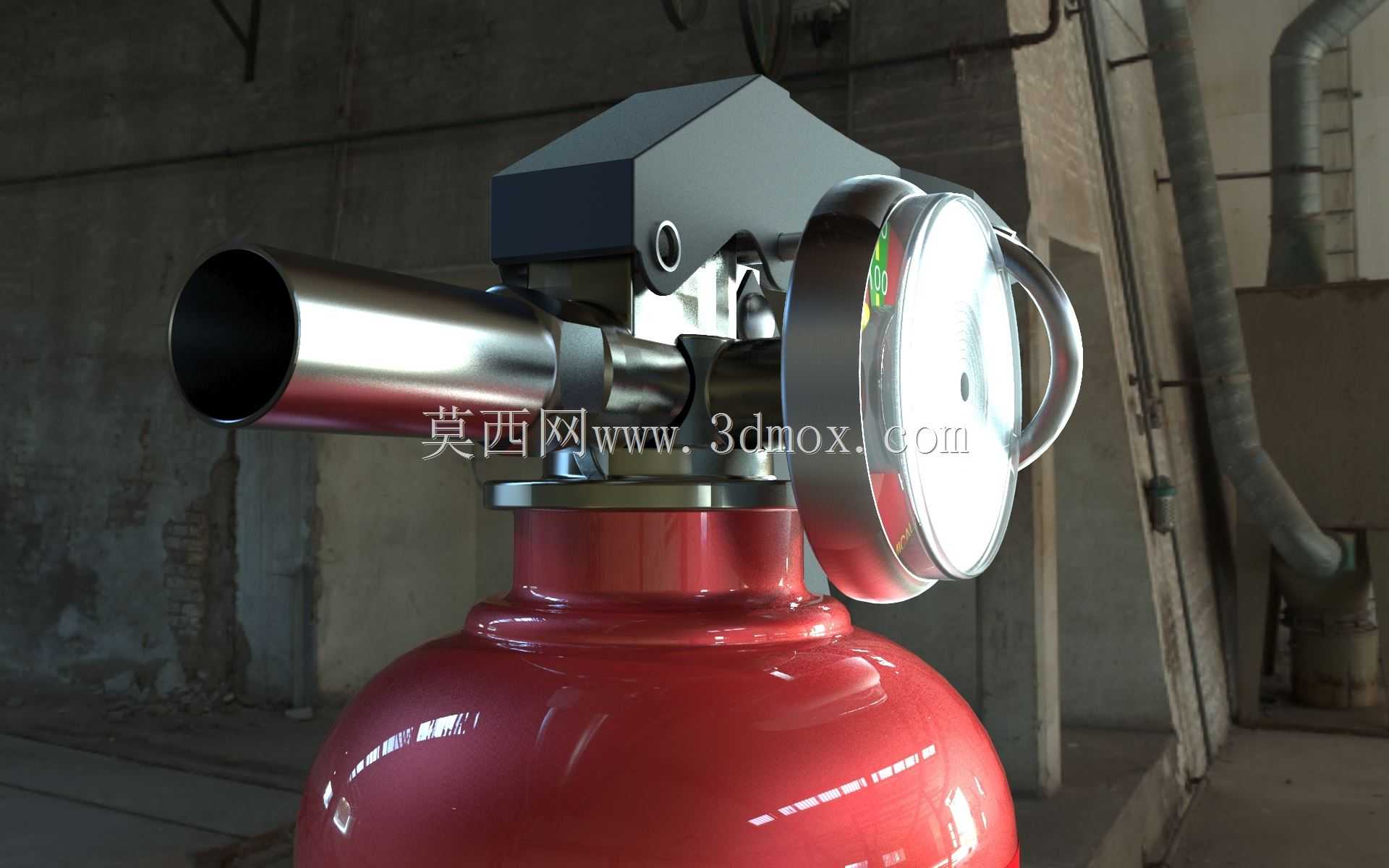

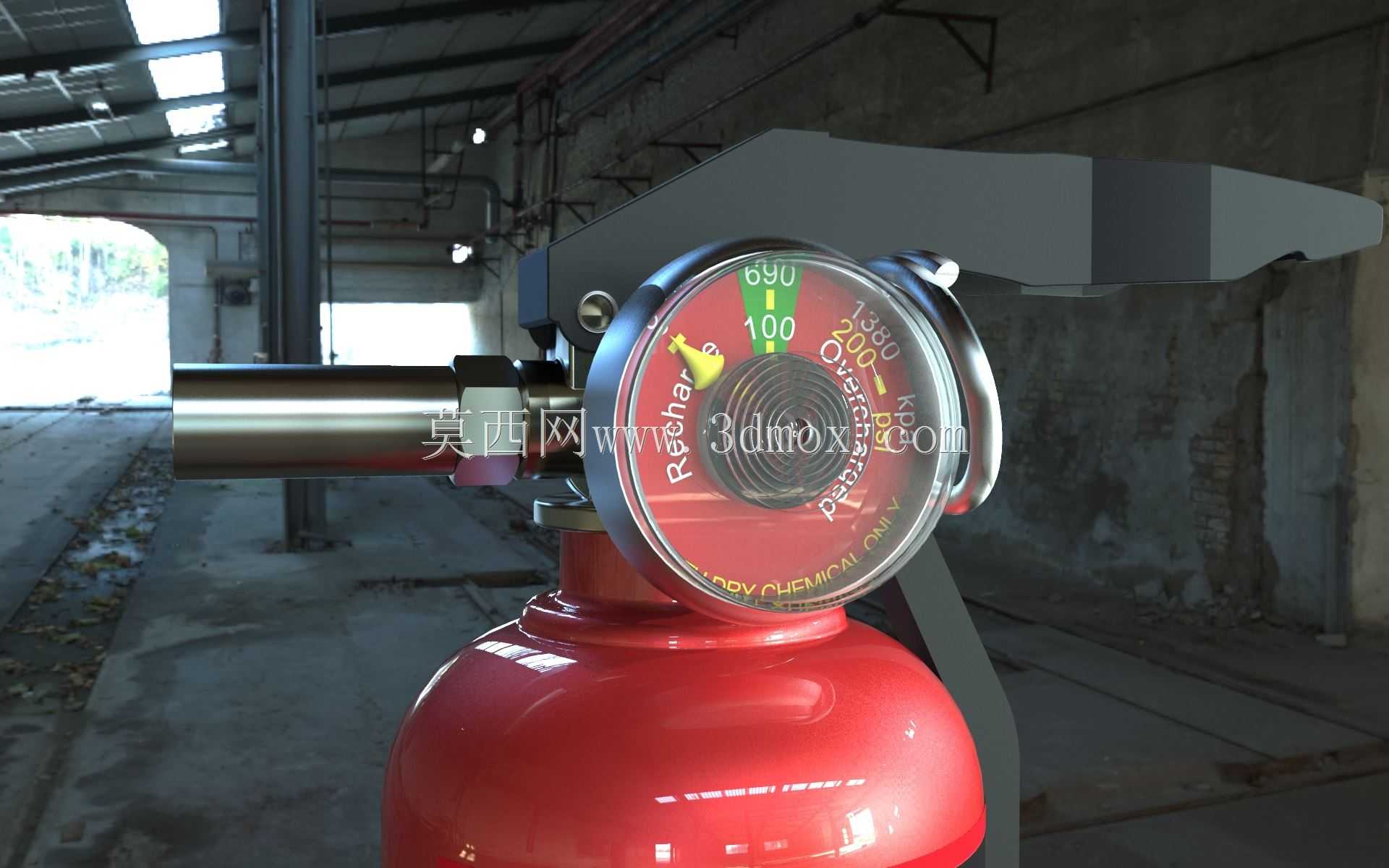

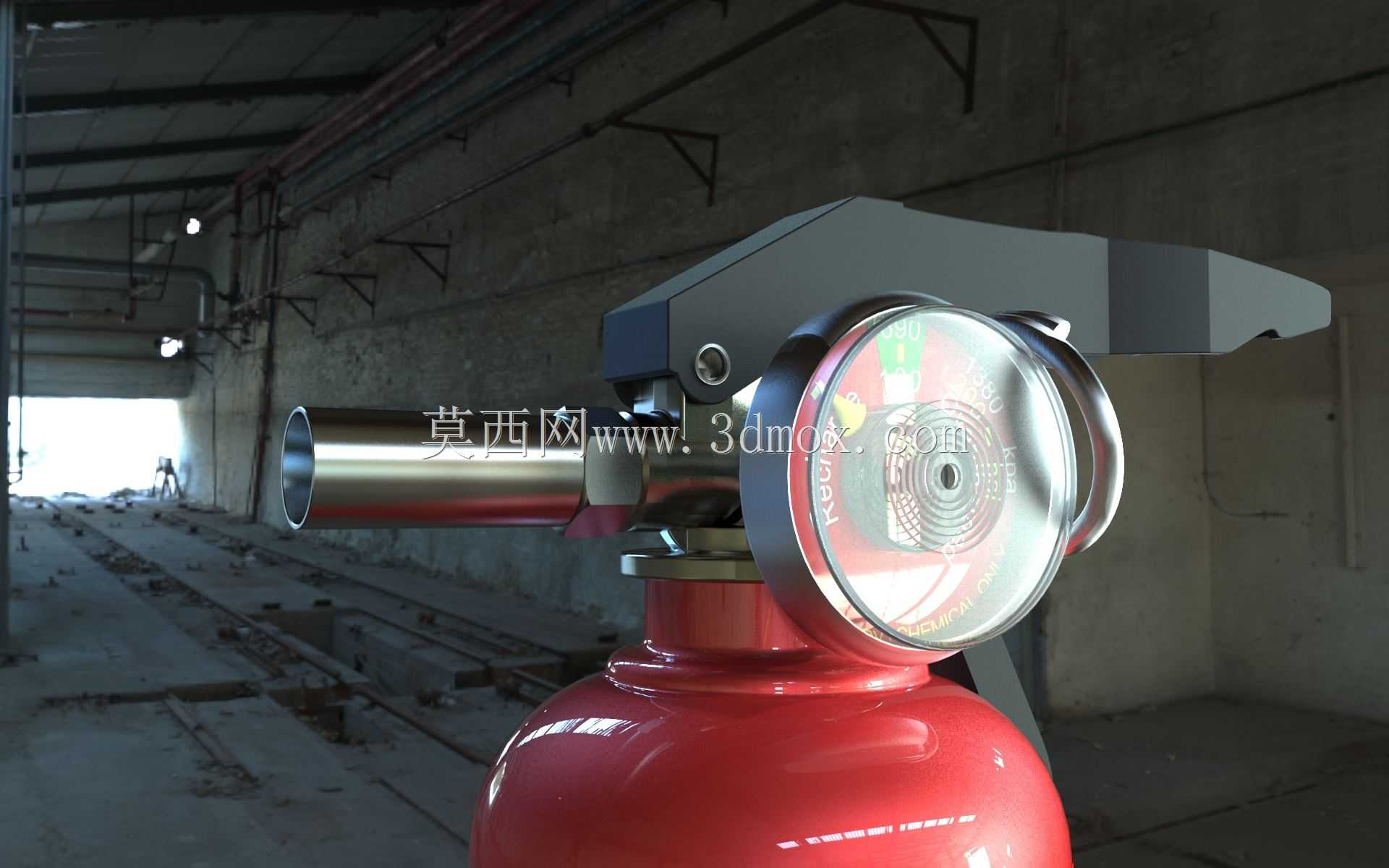

这款手提式干粉灭火器的三维建模，完全围绕民用与商用场景的实际使用需求展开设计，覆盖写字楼、商超、厂房、住宅楼道、地下车库等绝大多数常规消防布设场景，作为初起火灾扑救的核心便携消防设备，可快速处置固体可燃物、可燃液体、可燃气体以及带电设备的初起火情，是各类场所消防安全配置中普及率最高的便携灭火设备。模型完整还原了产品的全部功能结构：下部为高压存储筒体，采用等壁厚冲压成型的钢制罐体结构，外部做红色防锈阻燃涂层处理，筒体上部集成了压力指示表、启闭压把、保险销、金属喷管以及便携提环等核心功能部件。设计过程中严格遵循手提式灭火器的人体工程学要求，压把的开启行程、握持角度充分适配成年人单手握持按压的施力习惯，保险销的插拔阻尼、位置布局兼顾日常防误触与紧急状态下的快速拔除需求，喷管的长度与转向角度可支持使用者在距离火源1.5-2米的安全位置对准火焰根部扫射喷射，避免使用者过于靠近火源被高温灼伤。模型的外形尺寸完全匹配常规4公斤级手提干粉灭火器的通用规格，整体高度控制在480毫米左右，筒体最大直径130毫米，喷管伸展后总长度可达400毫米，安装布设时仅需占用直径150毫米、高度500毫米的竖向空间，可适配市面上绝大多数标准壁挂式灭火器挂架、落地式灭火器放置箱的安装边界，无需额外调整安装位尺寸即可直接替换同规格的现有产品。建模过程中对各部件的装配关系做了精准还原，筒体与上部阀组的螺纹连接尺寸、压把与阀杆的传动配合间隙、压力表与阀座的密封结构都按照实际生产的装配公差做了对应设计，既保证了模型外观的写实度，也可直接用于消防科普场景的结构拆解演示、布设方案的效果预演，以及相关配件的适配设计参考，还原了真实产品从外观到内部功能逻辑的全部细节。
