五吨定柱式悬臂起重吊运设备结构设计

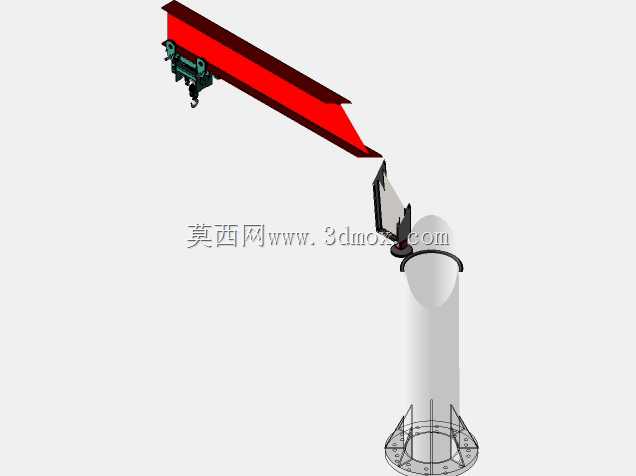

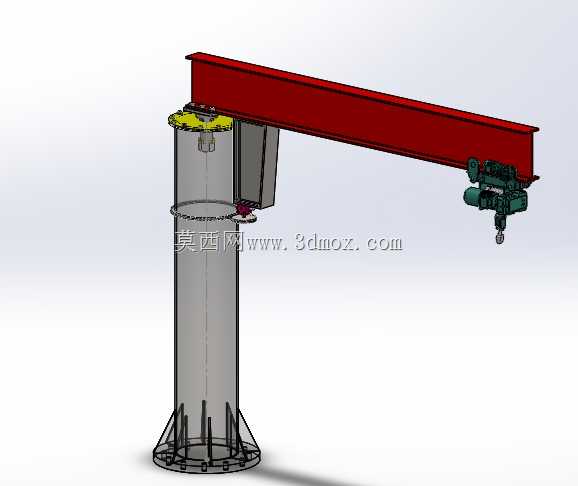

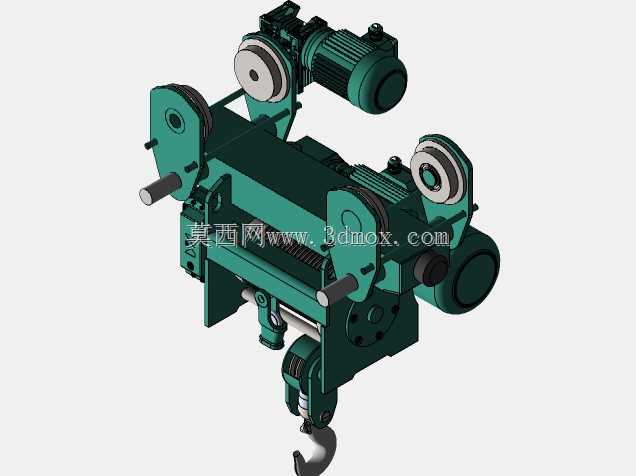

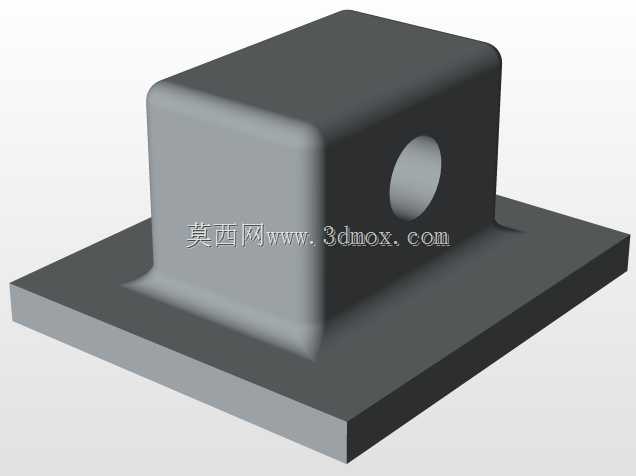

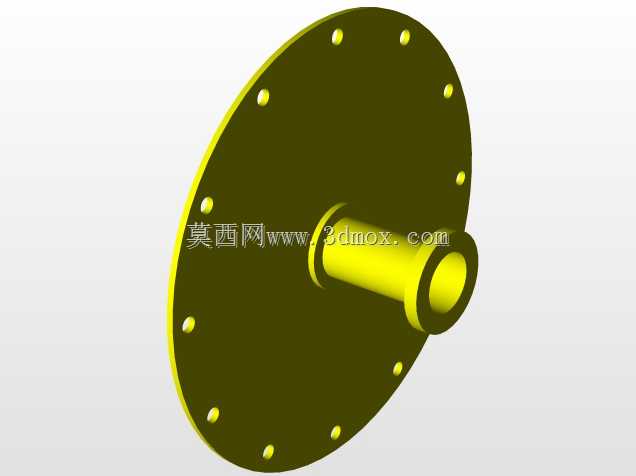

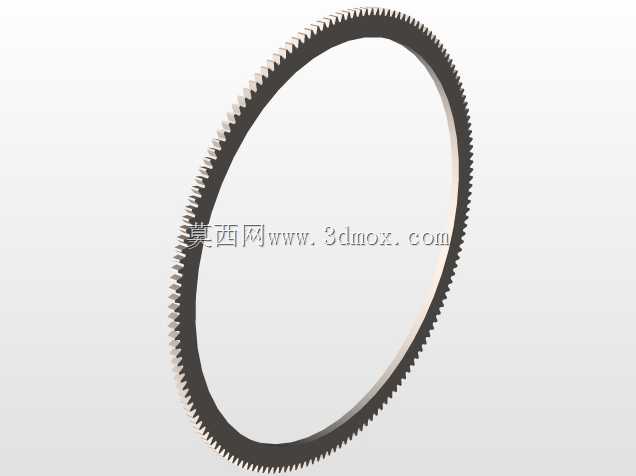

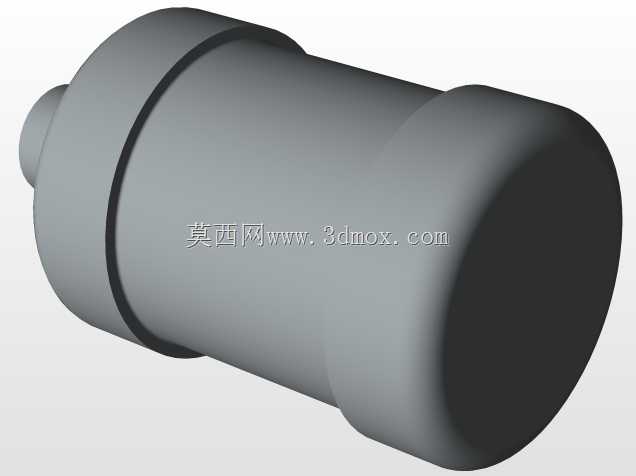

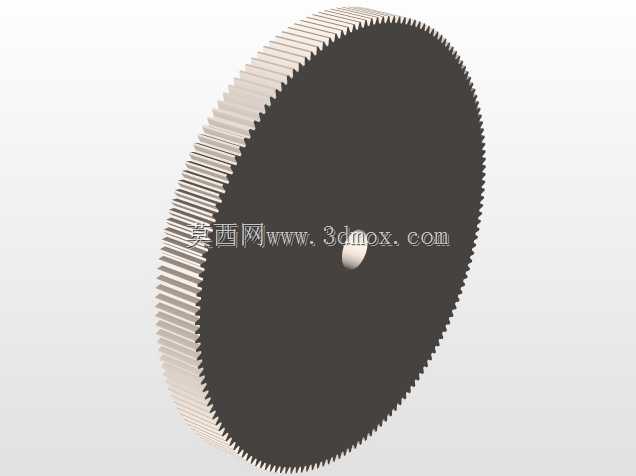

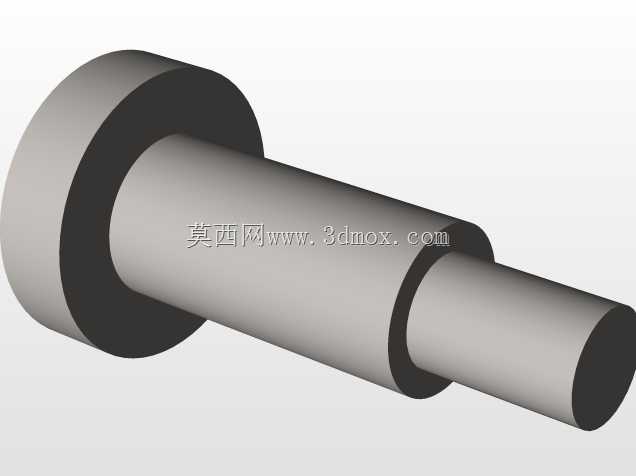

这款定柱式悬臂吊运设备，主要面向中小型生产车间、仓储库区、设备检修工位等场景设计，适配额定起重量五吨的重物短距离转运、机床上下料吊装、设备零部件装配对位、仓储货物堆垛移位等作业需求，能够有效填补大型桥式起重机覆盖盲区的作业空白，在狭窄作业空间内完成灵活的回转吊运作业，无需铺设长距离运行轨道，对作业场地的基建要求更低，适配多数中小规模生产场地的平面布局。设备采用立式圆柱主立柱作为核心承载结构，立柱底部设计为放射状加筋的法兰安装底座，安装时需要在作业区域地面浇筑匹配厚度的混凝土承重基础，通过地脚螺栓将底座与基础牢固锚固，确保满负载作业时整体结构的抗倾覆稳定性，立柱主体采用厚壁无缝钢管加工成型，内部可根据受力需求增设加强筋板，承载五吨额定载荷时的结构形变控制在安全允许范围内。立柱顶部设置回转支撑机构，搭配驱动组件可带动水平悬臂实现三百六十度全范围回转，悬臂采用标准工字钢结构设计，截面选型经过受力校核，能够承受满载时的弯曲应力，悬臂下方配套运行式电动葫芦起升机构，葫芦可沿着悬臂下翼缘实现水平方向的往复移动，配合起升机构的钢丝绳卷筒、吊钩组完成重物的垂直升降动作，电动葫芦集成了起升限位、运行限位等安全防护结构，避免作业过程中出现冲顶、脱轨等安全隐患。悬臂与立柱的连接部位设置了加强三角支撑结构，分散悬臂根部的集中应力，回转部位配套润滑通道，可定期加注润滑脂降低转动摩擦阻力，保障回转动作顺畅无卡滞。设备整体安装边界以立柱中心为圆心，悬臂长度为作业半径，覆盖圆形作业区域，作业时不会超出该半径范围，便于车间提前规划作业通道与物料存放区域，立柱高度根据作业现场的最大起升高度需求匹配设计，确保吊钩起升最高位置时能够避让现场的设备、管线等固定障碍物。设计过程中针对各受力节点做了有限元受力校核，从底座锚固螺栓的抗剪强度、立柱的压弯稳定性、悬臂的抗弯挠度、回转支撑的承载能力到葫芦运行轨道的局部承压能力，都匹配五吨额定载荷做了安全系数预留，同时兼顾了结构的轻量化设计，在满足强度刚度要求的前提下尽可能减少不必要的材料冗余，降低设备自身重量与基建成本。相较于大型桥式起重设备，这款悬臂吊的安装周期更短，日常维护保养更便捷，作业操作灵活度更高，非常适合单工位固定区域的频繁吊装作业，能够有效降低工人的搬运劳动强度，提升车间内物料转运、装配作业的整体效率。
