5x8规格挠性梅花联轴器结构设计

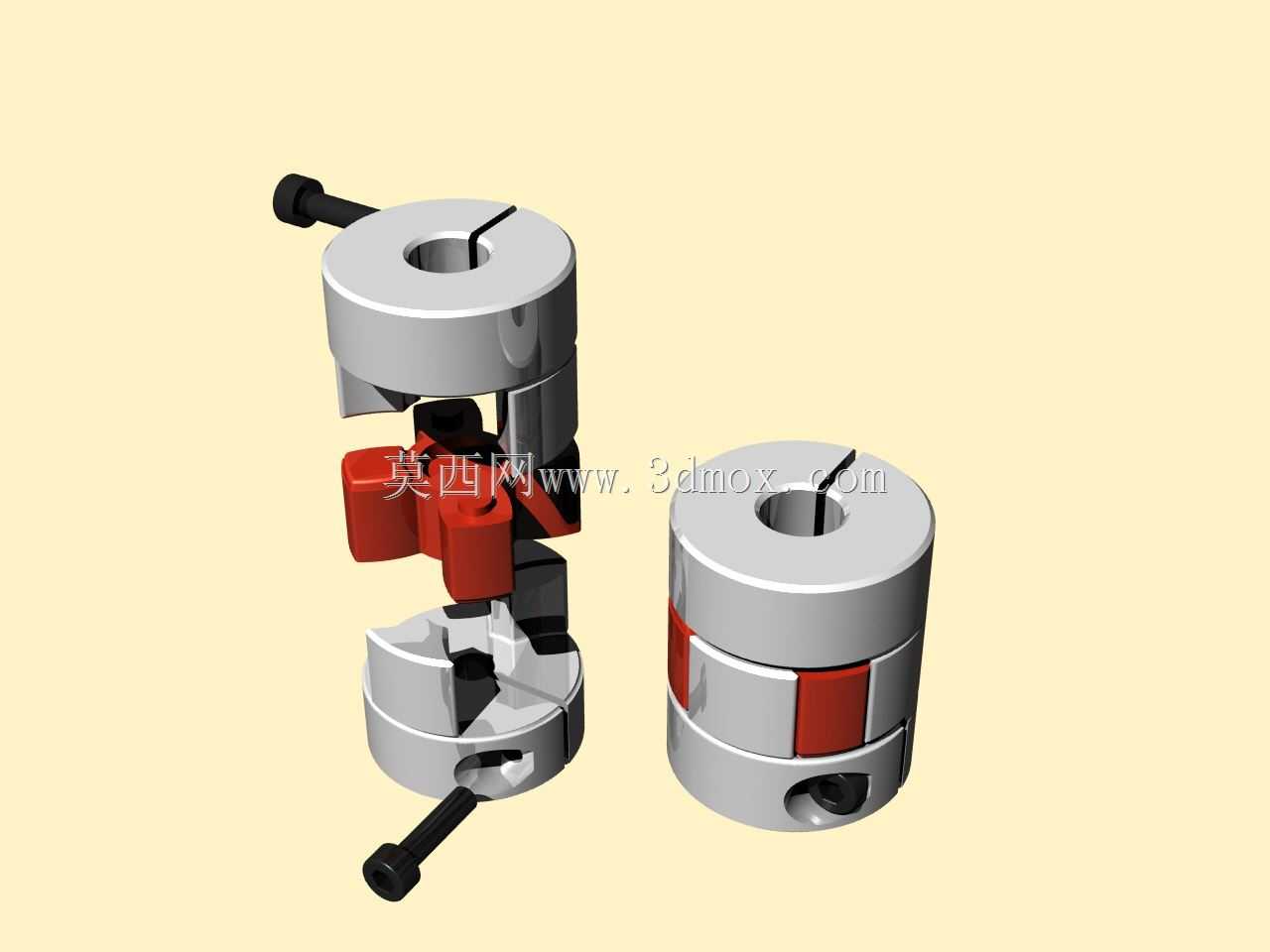

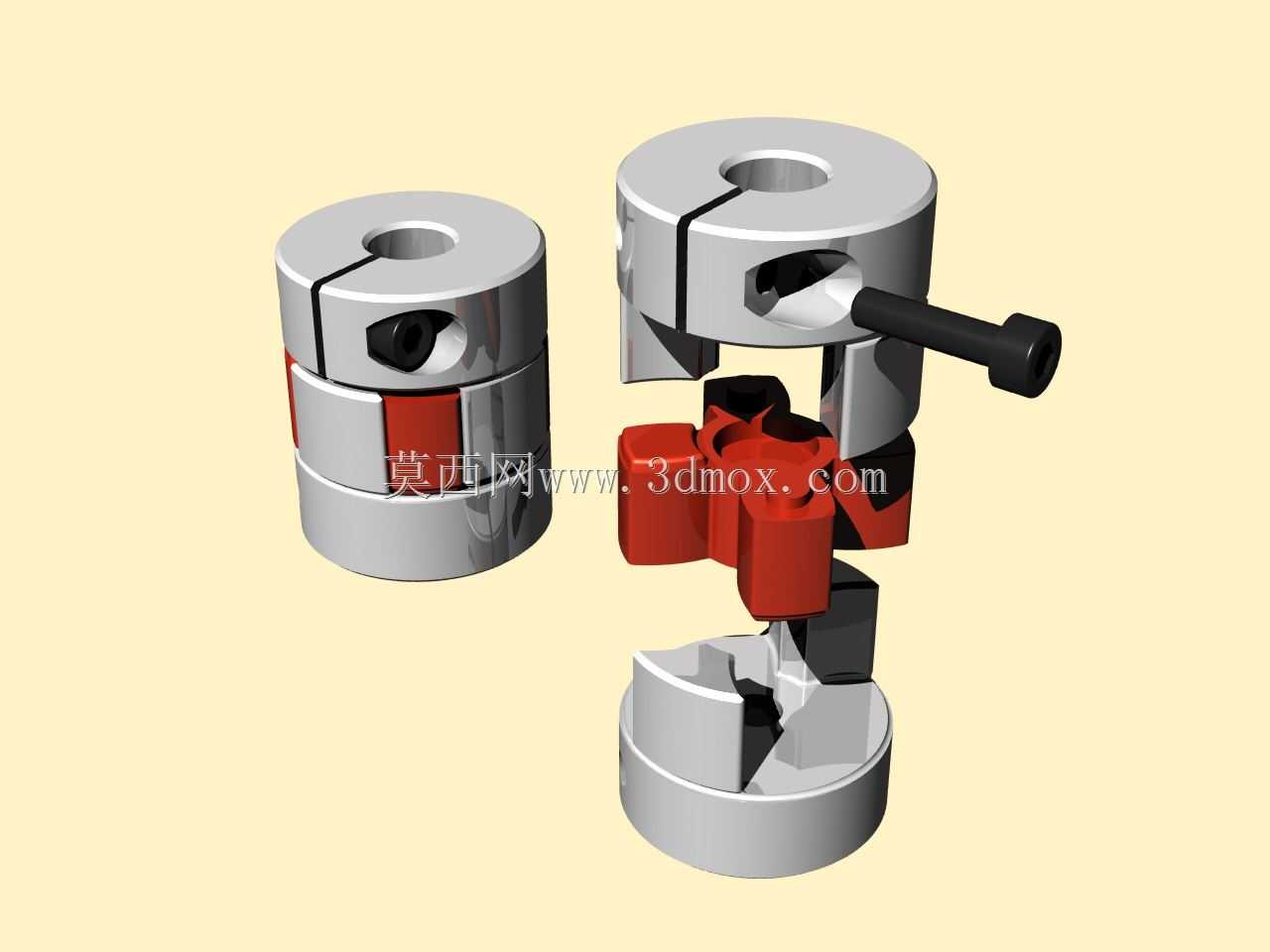

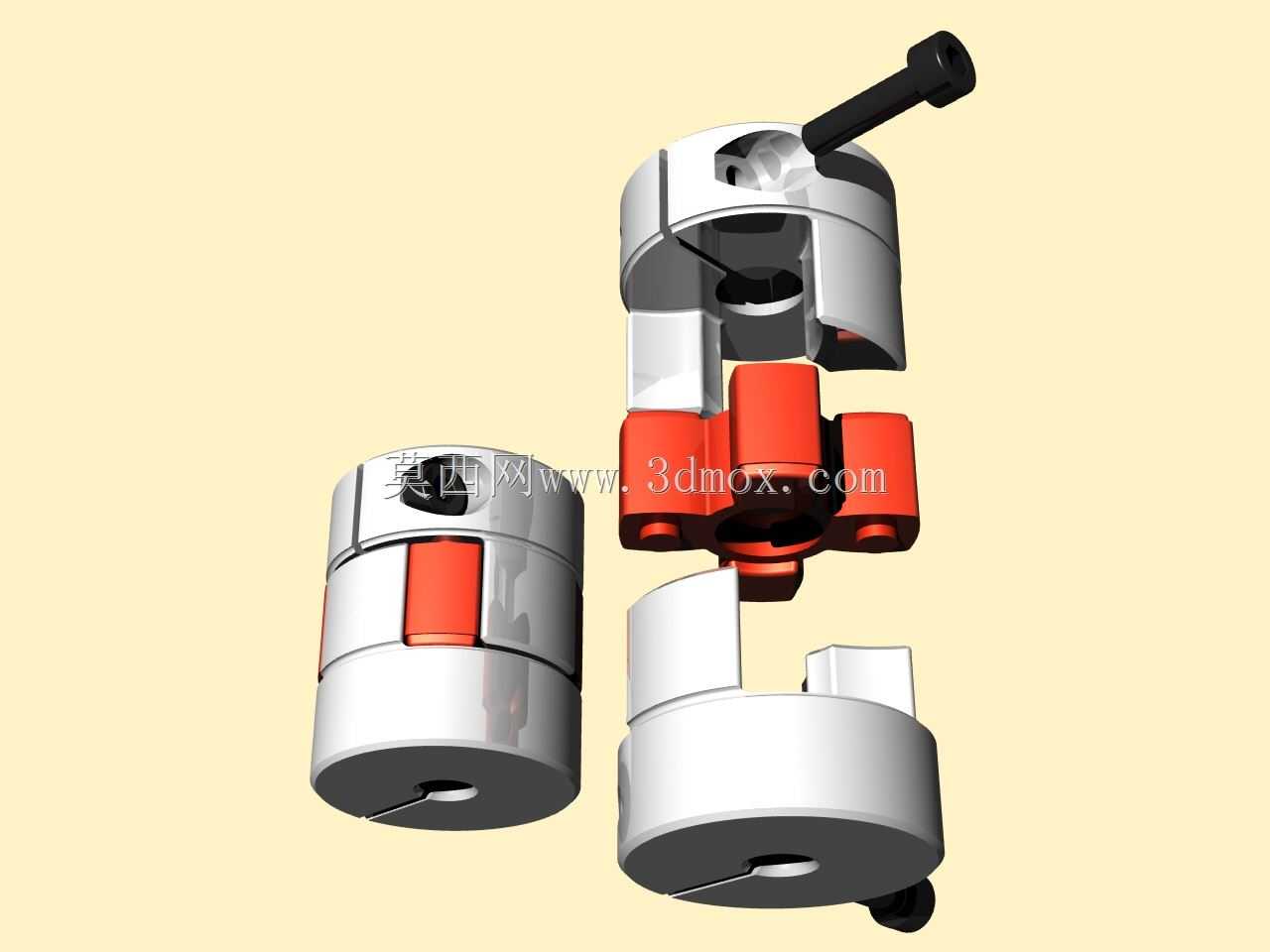

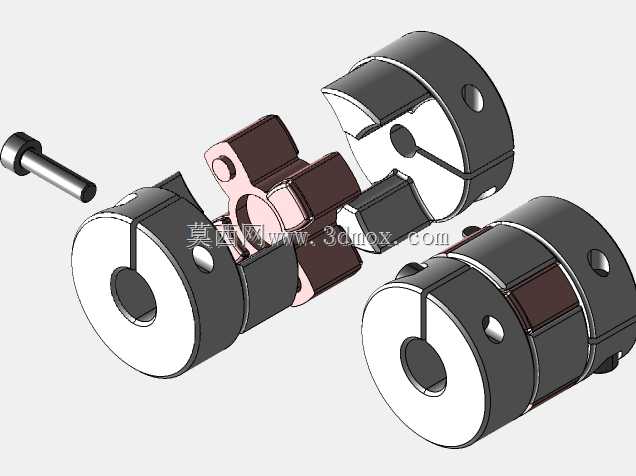

这款挠性联轴器主要面向中小功率传动场景的轴系连接需求，常见于3D打印机进给机构、小型铣床主轴传动、CNC雕刻机走刀系统这类对传动同轴度偏差有补偿需求的设备中，用来衔接驱动端与负载端的转轴，抵消安装过程中产生的径向、角向与轴向偏差，避免轴系因硬连接产生额外弯曲应力，延长轴承与核心传动件的使用寿命。产品采用经典的梅花型弹性体结构设计，两端为金属材质的轴套，轴套端面加工有三爪式凸台，中间夹装红色弹性缓冲块，装配时两端轴套的凸台交错嵌入弹性块的凹槽内，传动过程中扭矩通过凸台挤压弹性块传递，弹性块本身的形变可以吸收传动过程中的冲击振动，同时补偿两轴之间的安装偏差，相比刚性联轴器，它能在安装精度有限的场景下保持平稳传动，减少运行过程中的噪音与振动。设计过程中优先考虑了安装便捷性，轴套侧面预留了紧定螺钉安装位，装配时无需复杂的工装，仅需将两端轴套分别套入对应轴径，对准弹性块位置后拧紧紧定螺钉即可完成固定，后期维护更换弹性块时也无需完全拆卸两端轴系，仅需将两端轴套拉开一定间隙就能取出旧弹性块完成替换，大幅降低了设备维护的时间成本。外形尺寸方面，这款联轴器适配5mm与8mm直径的转轴连接需求，整体外径控制在紧凑范围内，不会占用过多的安装空间，轴套的轴向长度经过优化，既保证了与转轴的足够接触面积，避免紧定螺钉压接后出现轴套打滑的问题，又不会过度增加轴系的轴向尺寸，适配小型自动化设备内部局促的安装边界。轴套的金属部分采用了圆滑过渡的外形设计，没有尖锐的凸起棱角，高速旋转时不会产生额外的风阻与安全隐患，表面做了均匀的氧化处理，具备基础的防锈抗腐蚀能力，能适应车间多粉尘、少量切削液飞溅的工作环境。中间的弹性块选用耐磨耐油的弹性材质，长期运行下不易出现永久形变，能持续保持稳定的缓冲补偿能力，即使在频繁正反转的传动场景下，也能精准传递扭矩，不会出现传动滞后的问题，保障设备的传动精度。
