复古边三轮摩托车管式承载车架结构

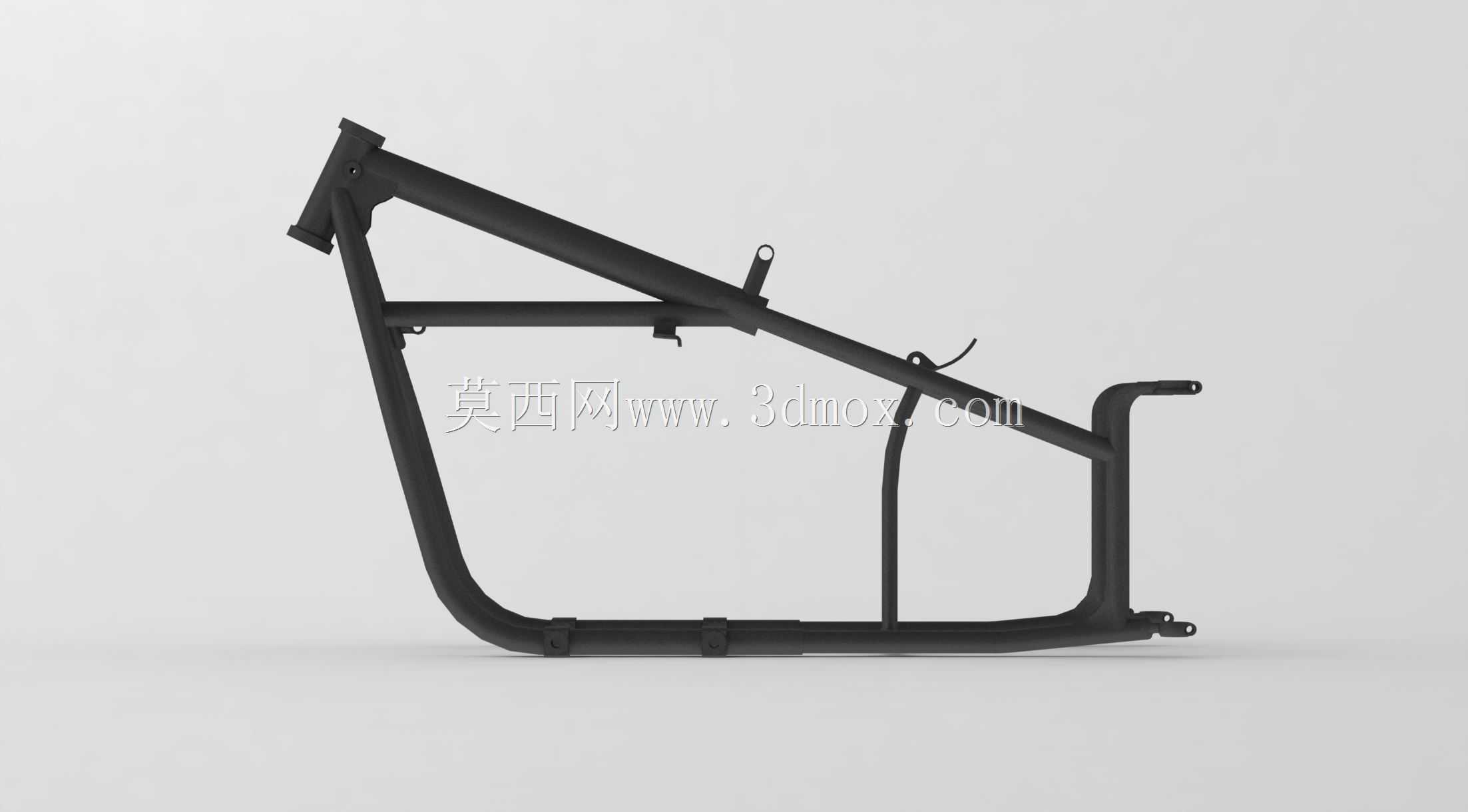

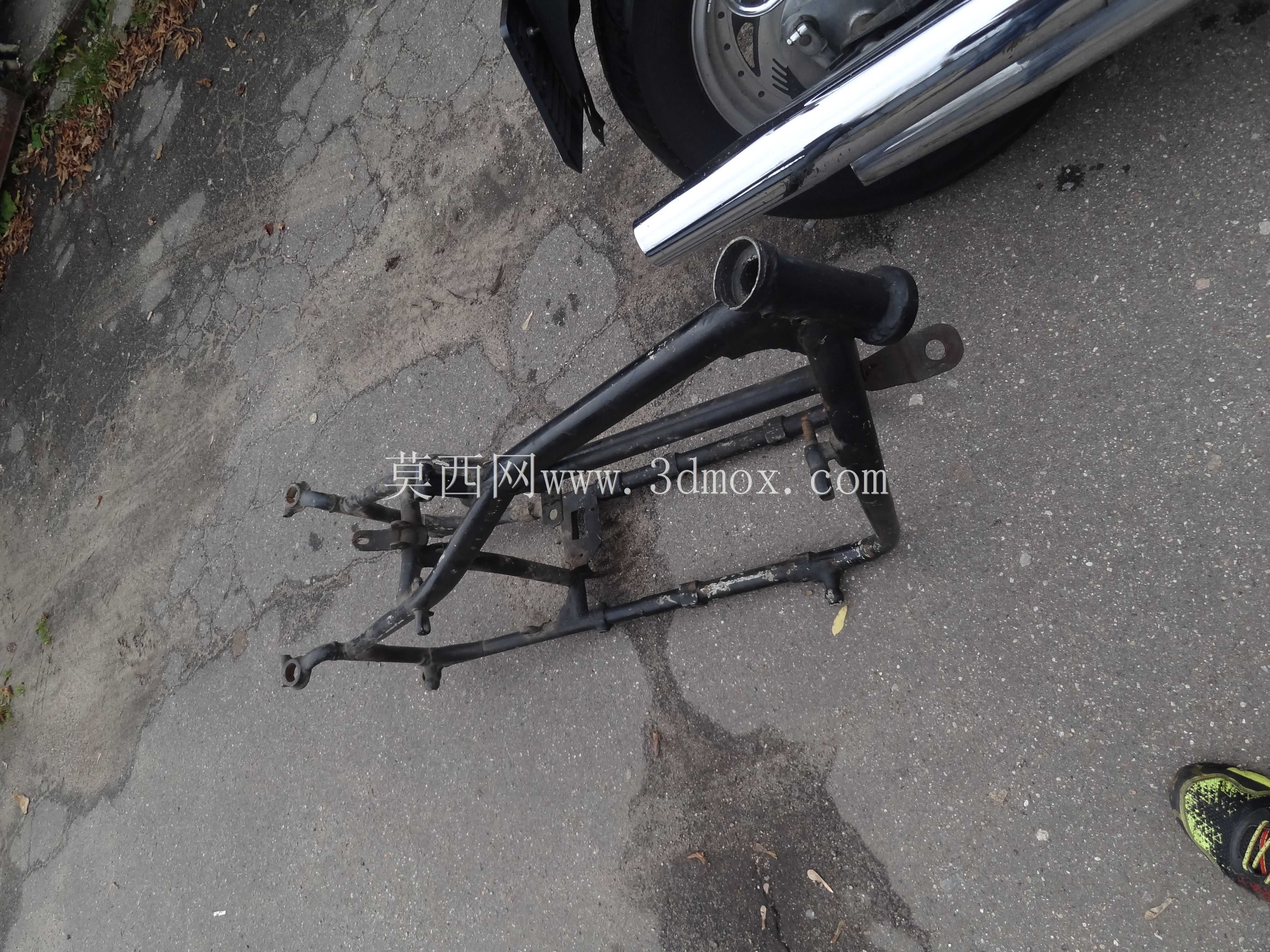

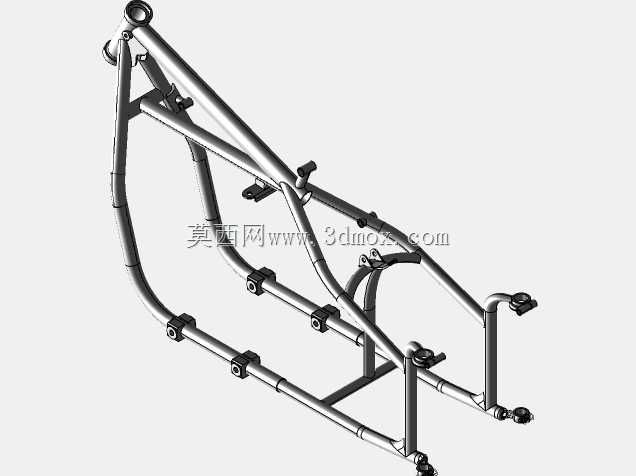

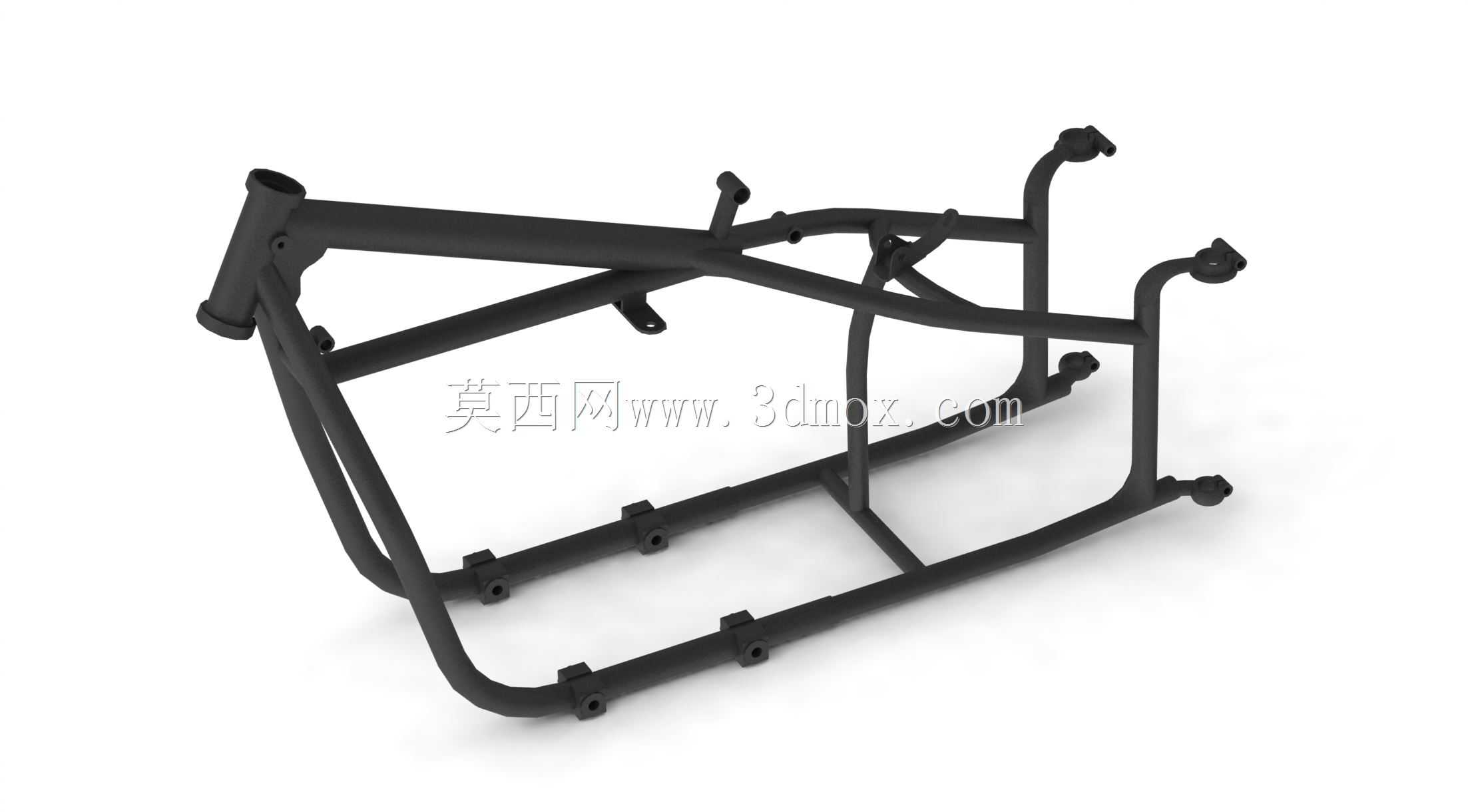

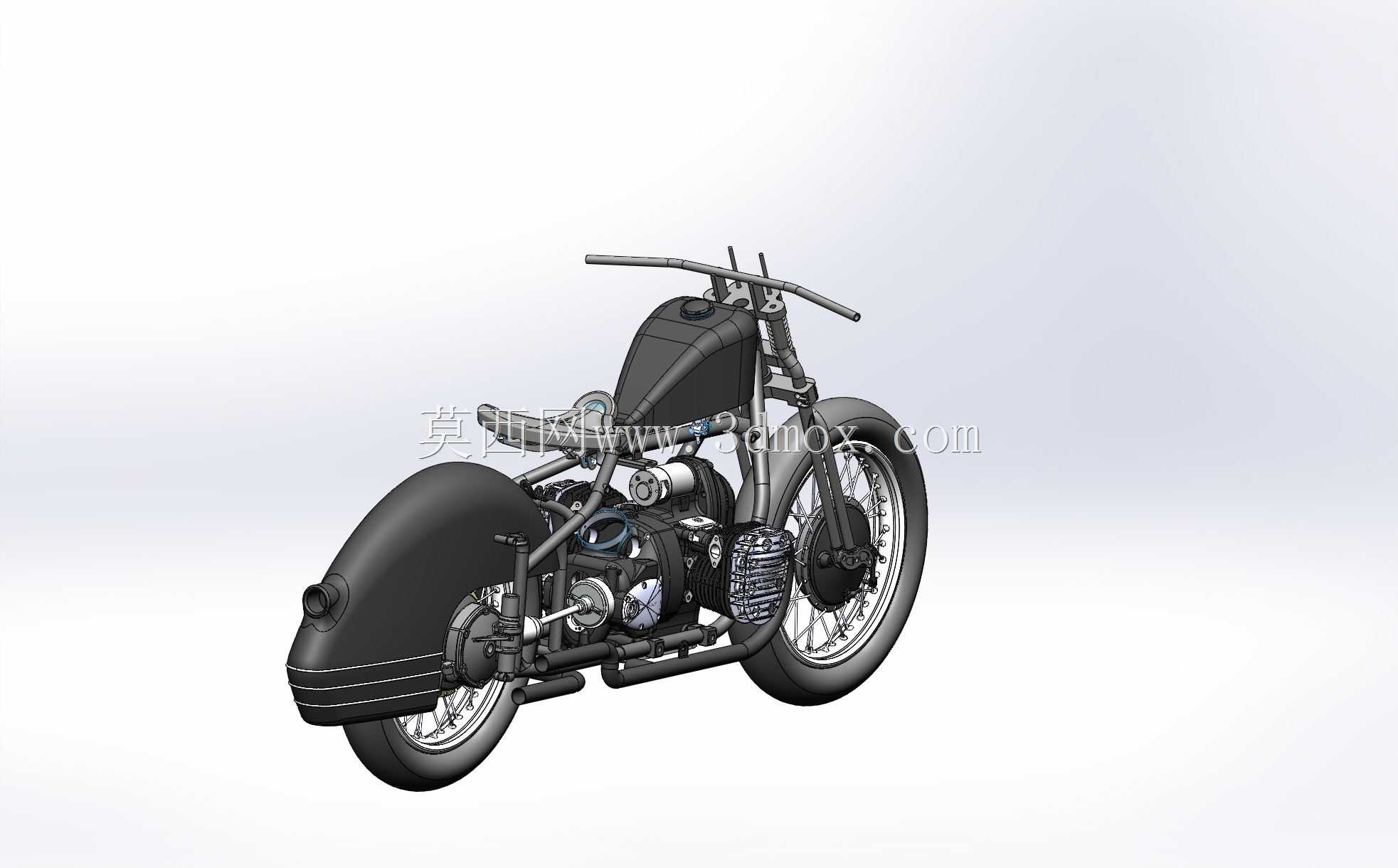

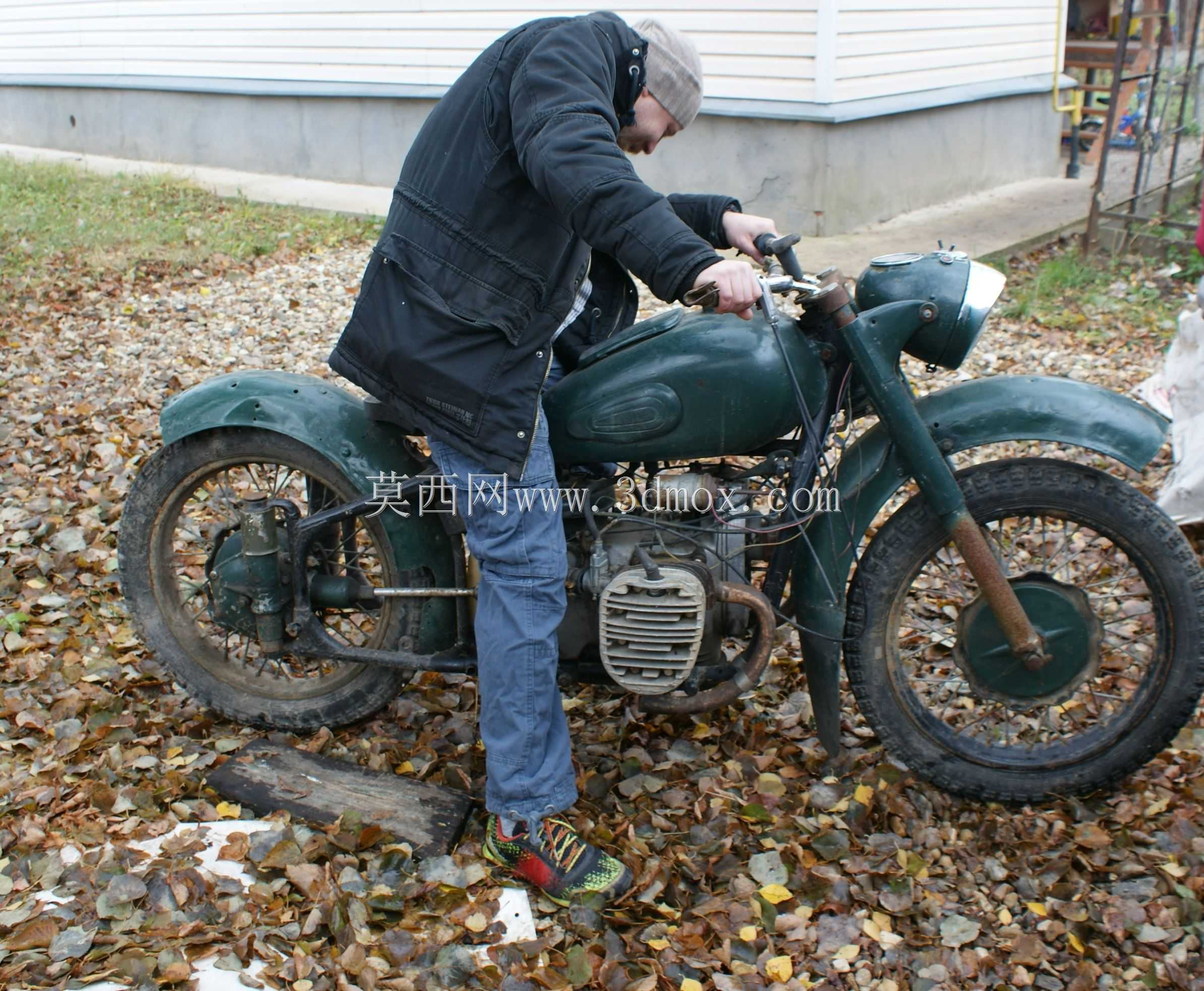

该款车架为经典复古边三轮摩托车的核心承载基体，采用大管径薄壁钢管弯折拼焊成型的空间桁架结构，整体布局兼顾主车体承载与边轮连接的刚性需求，是整车动力总成、行走系统、覆盖件、驾乘部件的安装定位基准。在实际应用场景中，这类管式桁架车架多用于复古定制摩托、复刻老式军用摩托的改装与整机组装场景，能够适配单缸或双缸卧式发动机的安装布局，同时预留边斗连接支座的安装点位，满足三轮状态下的载荷分布要求。从功能特性来看，车架整体采用闭环桁架结构设计，主纵梁沿整车前后方向贯通布置，前部设置转向立管安装位，用于匹配方向柱与前减震总成的安装，立管角度经过反复校核，兼顾低速转向灵活性与高速行驶的直线稳定性；中部区域设置多组发动机安装吊耳，通过不同位置的安装孔位适配不同排量的动力总成，吊耳处采用加厚钢板与主管焊接强化，避免动力传递过程中出现焊缝开裂问题；下部设置双层横置管梁，既作为脚踏、制动踏板的安装基础，也能在车辆发生底部剐蹭时承担防护作用，避免核心部件受损；后部设置多组减震安装支座与后摇臂连接轴位，匹配双枪后减震的布局，同时预留后座、后货架的安装点位；右侧延伸出的边轮连接支架，通过多组斜向撑管与主车架刚性连接，保证边轮与主车架的位置精度，降低三轮行驶过程中的车架扭转变形量。在设计思路上，这款车架优先保证结构刚性与轻量化的平衡，所有弯折管材均采用冷弯工艺成型，避免热弯导致的管材强度下降，焊缝均采用满焊工艺处理，关键受力位置额外增加三角形加强筋结构，在不额外增加过多重量的前提下大幅提升车架抗扭、抗弯性能；所有安装点位的孔位均经过同轴度校核，保证后续零部件装配时无需额外扩孔、修正，降低组装难度。从安装边界来看，车架前部转向立管的内径、长度均匹配常规70/100规格的前减震总成，中部发动机安装位的横向间距、纵向安装孔距适配多款经典卧式单缸发动机，后部摇臂安装轴的直径、宽度匹配常规跨骑车型的后摇臂总成，边轮连接支架的安装点位间距符合传统边三轮的边斗安装标准，能够直接适配市面上多数复古摩托改装通用配件，无需对车架进行二次切割、焊接改造，大幅降低定制改装的加工成本与周期。
