重型吊装导向滑轮支架总成结构设计

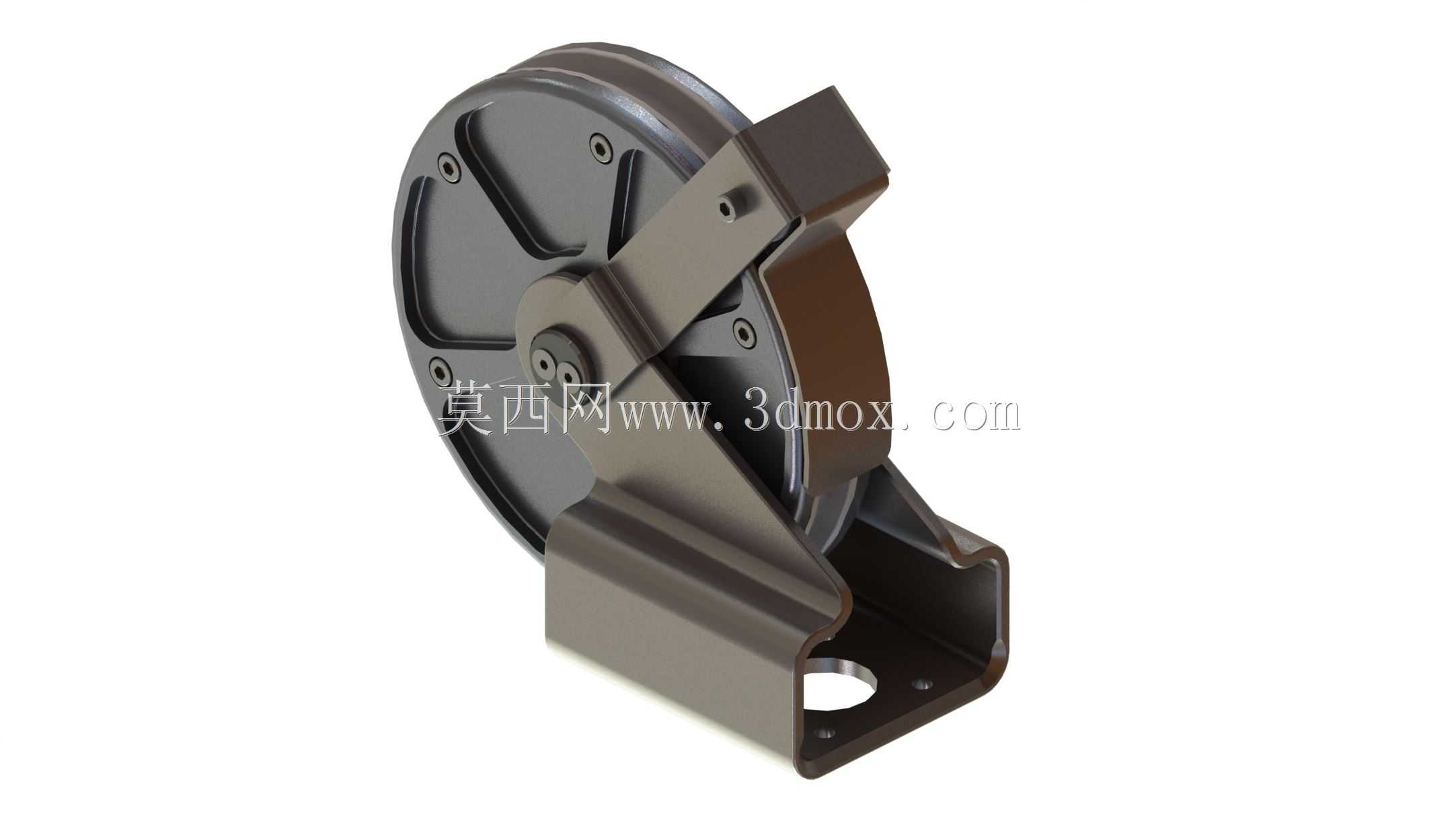

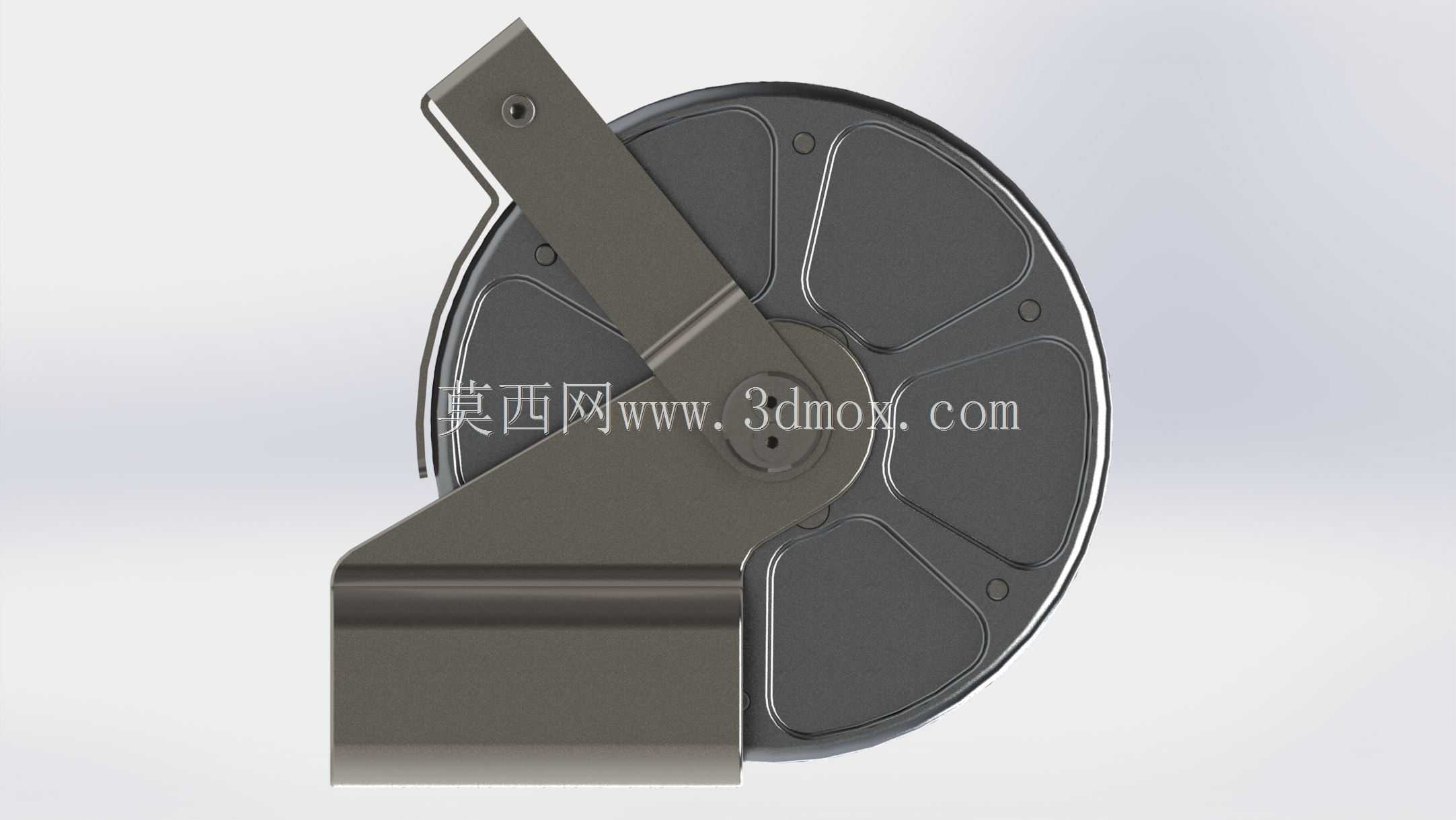

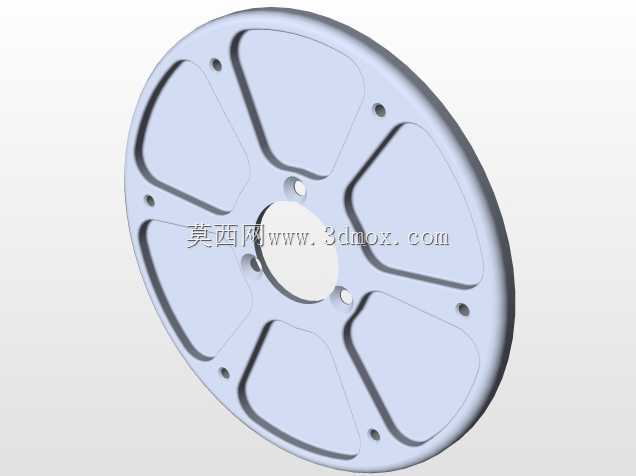

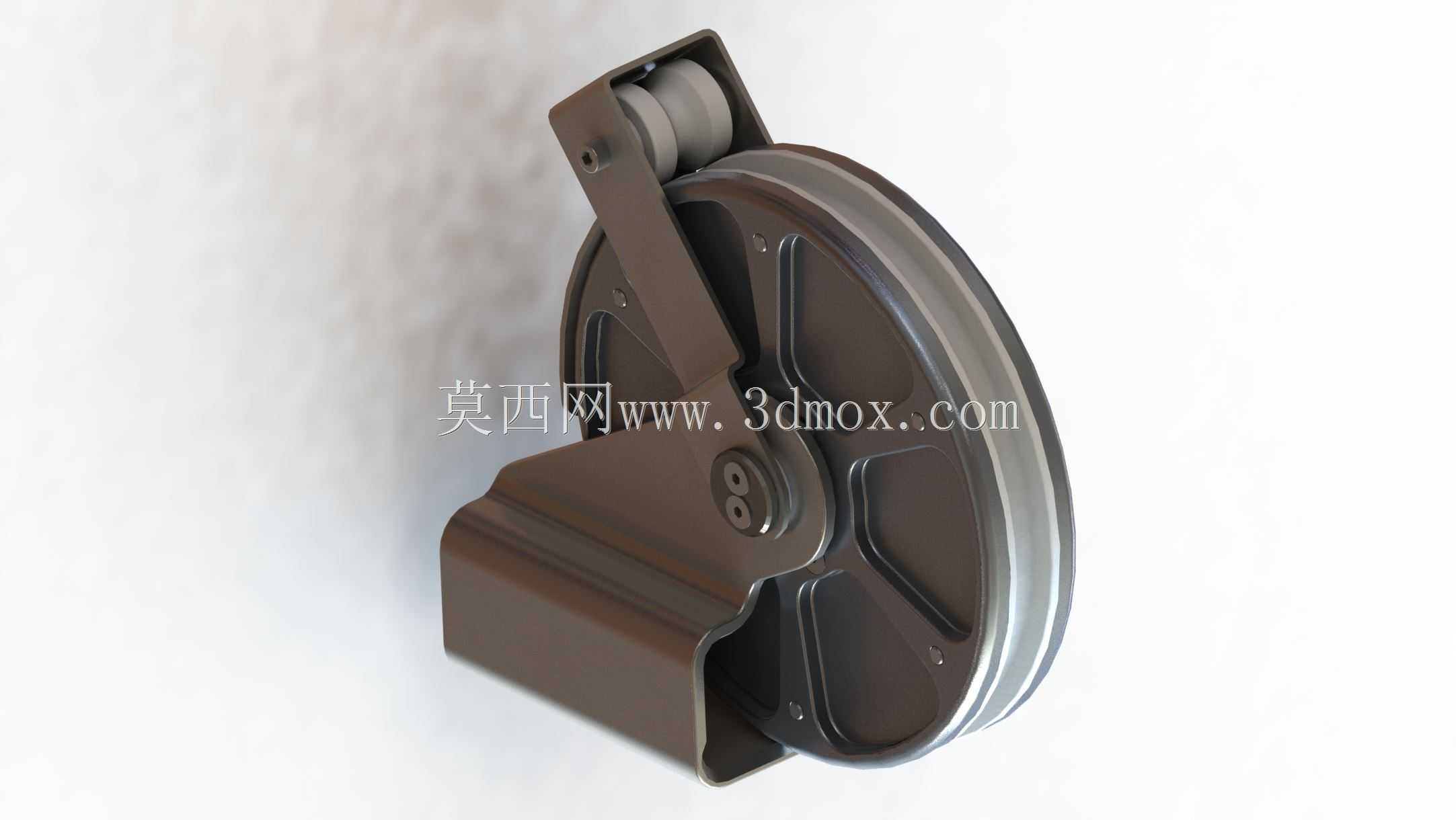

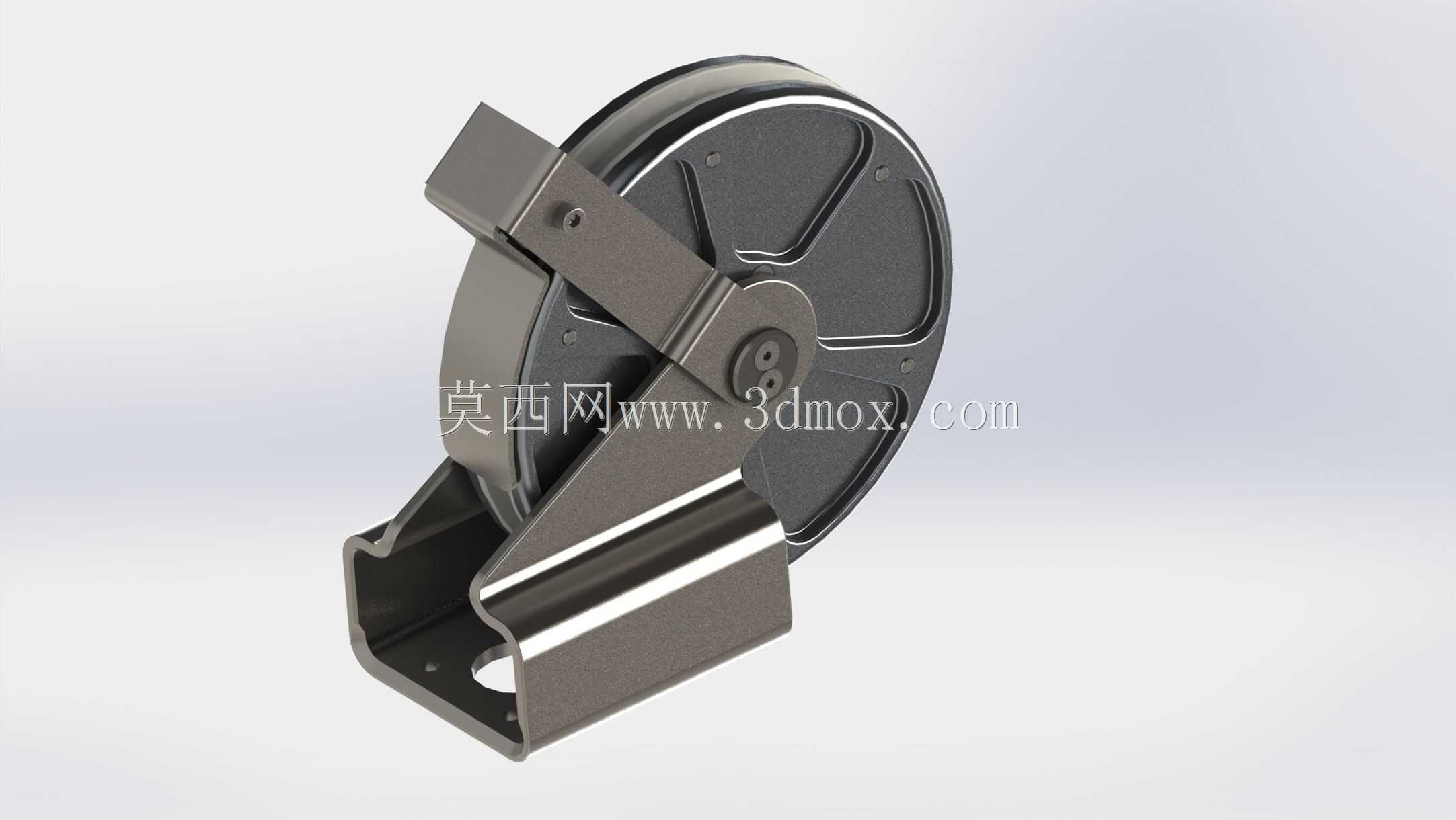

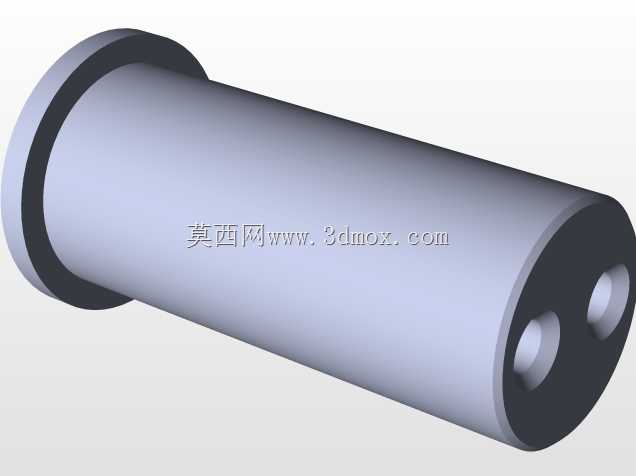

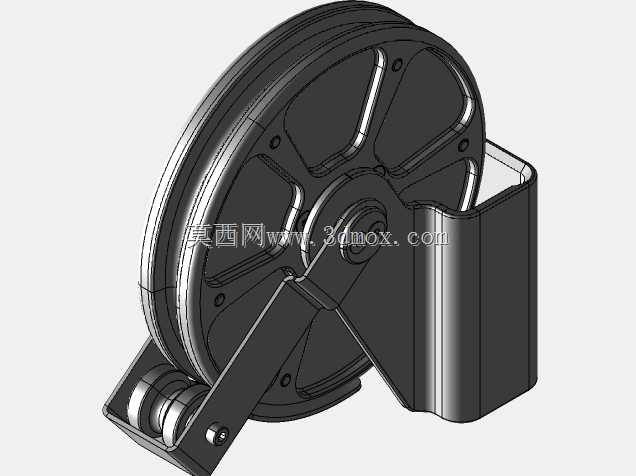

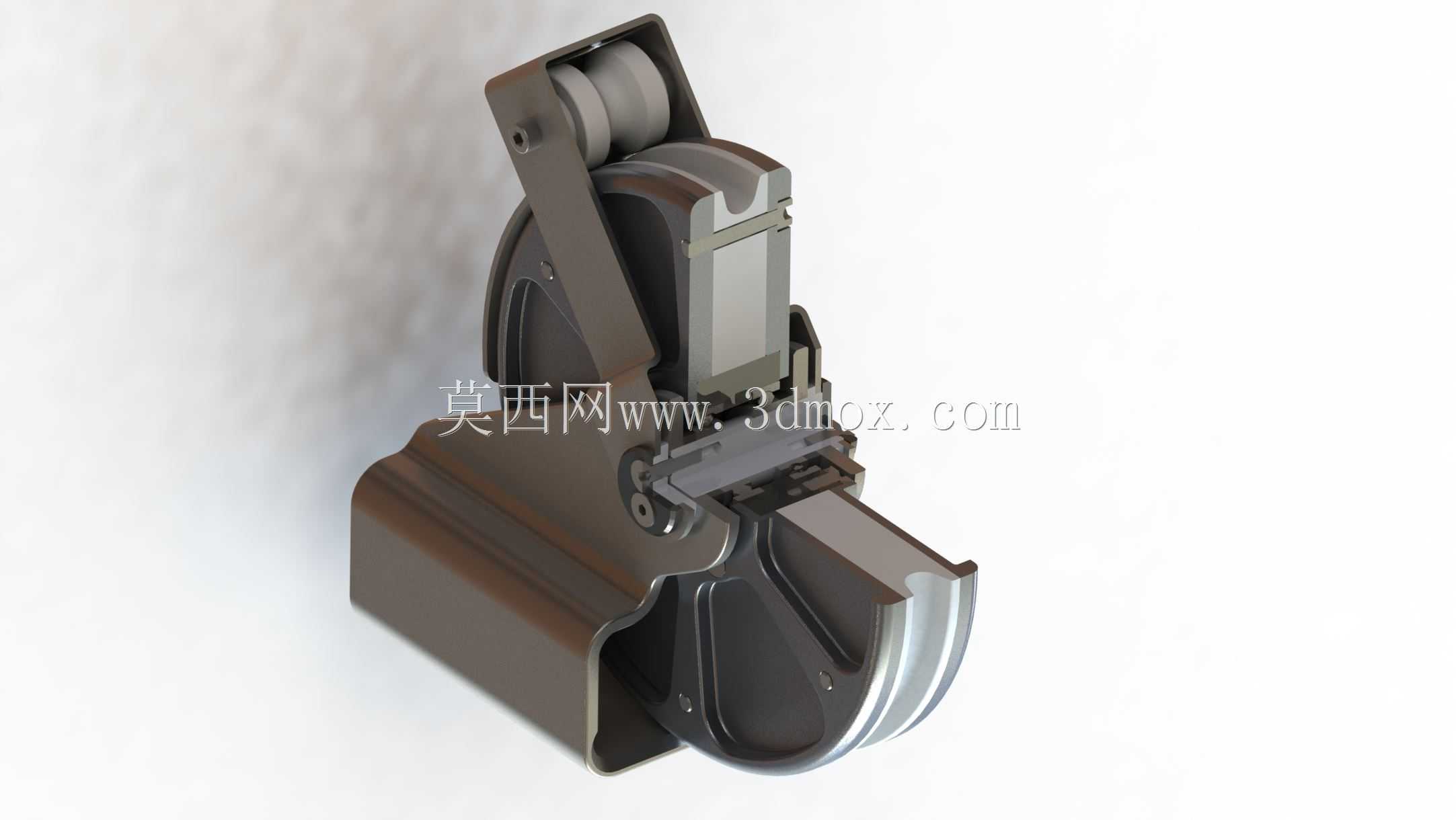

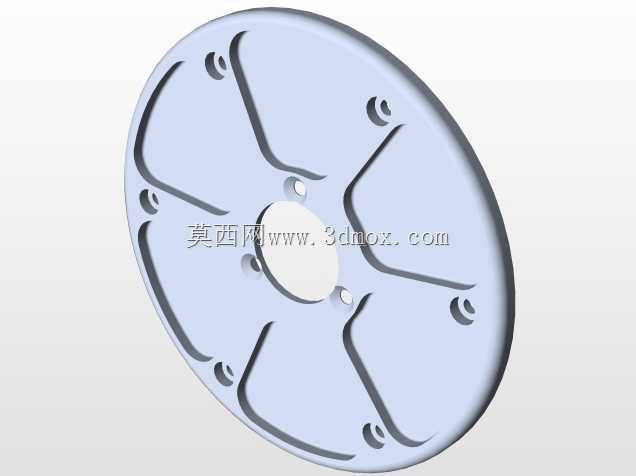

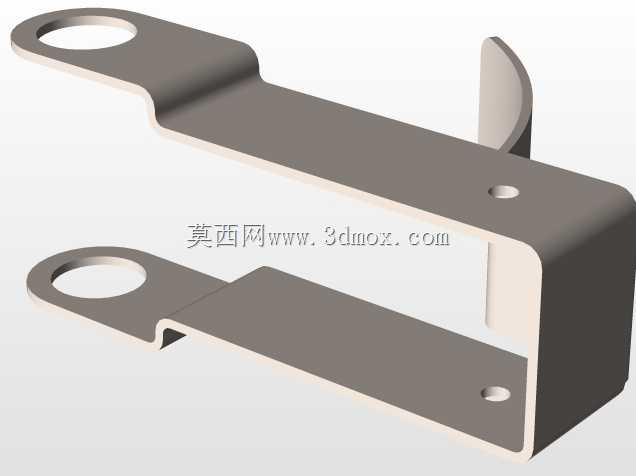

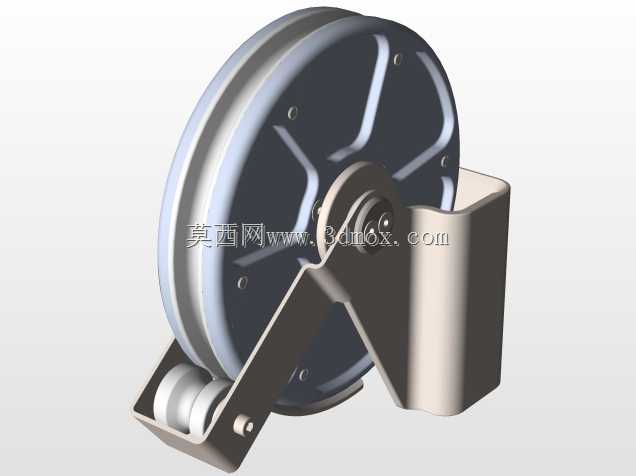

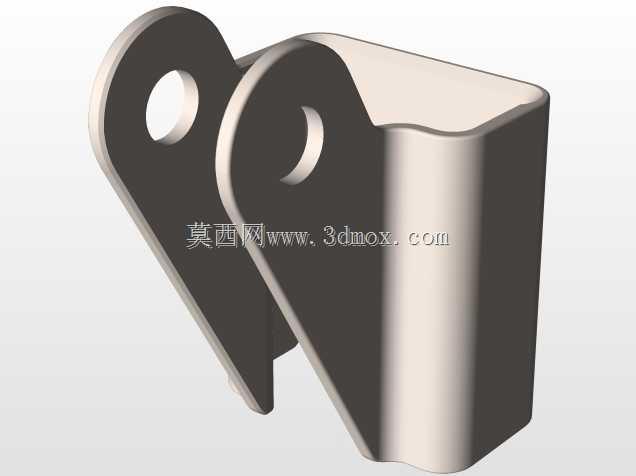

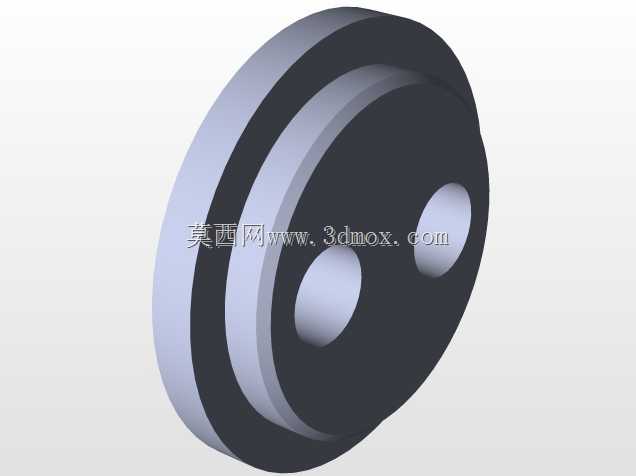

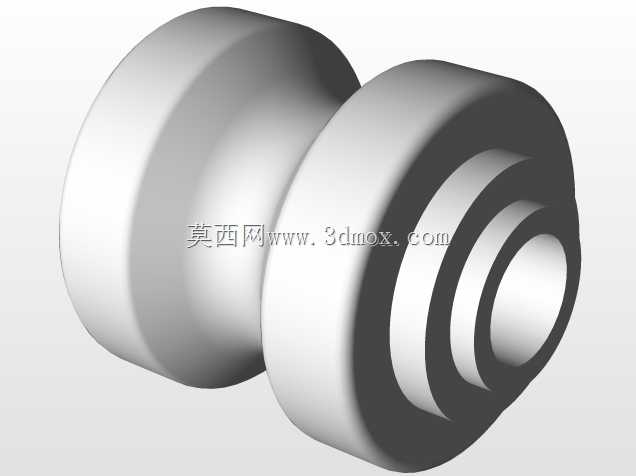

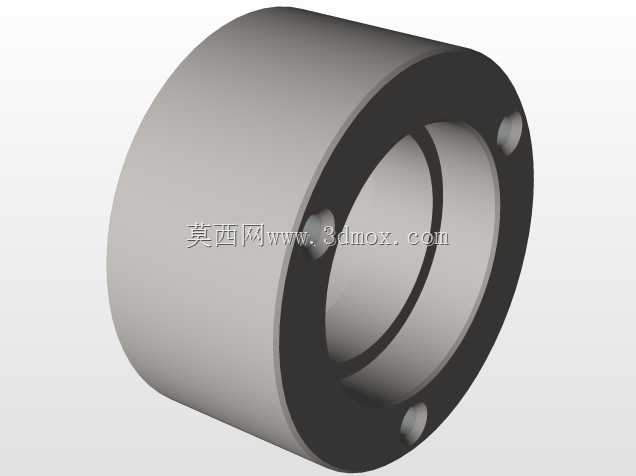

该滑轮支架总成主要面向重型起重牵引、工程钻探、船舶系泊、户外越野救援等多场景的绳索导向作业需求，可适配钢丝绳、高强度纤维缆等多种缆索类型，作为缆索传动系统中的核心导向承载部件，能够在复杂受力工况下稳定改变缆索的牵引方向，降低缆索转向过程中的摩擦损耗，同时规避缆索与周边刚性结构直接接触产生的磨损、卡滞问题，大幅提升缆索的使用寿命与作业过程的安全系数。在工程钻探作业场景中，该部件可配套钻机的卷扬系统使用，为钻具提升、钻杆输送环节的缆索提供侧向导向支撑，抵消钻探作业中产生的侧向冲击力，避免缆索因偏载出现跳绳、乱绳问题；在游艇码头系泊场景中，可作为岸基或艇载的缆索转向部件，适配不同潮汐水位下的系泊角度变化，保障系泊缆索始终处于顺畅受力状态；在越野救援、林业集材等户外绞车作业场景中，该支架可快速固定在车架、锚点等结构上，拓展绞车的牵引角度覆盖范围，实现多方向的牵引救援作业，无需反复调整锚点位置。从功能特性来看，该总成采用一体式弯折成型的安装支架与单侧悬臂式滑轮布局，支架主体采用高强度钢板冲压弯折成型，设置有带安装孔的固定底座与侧向支撑加强筋，既能够保证整体结构的抗冲击、抗形变能力，又可实现快速安装固定；滑轮采用带加强筋的盘式结构，轮槽经过圆角优化处理，可与不同直径的缆索形成良好的贴合接触，轮体内部集成自润滑转动结构，转动过程阻尼小、无卡滞，可承受大吨位的径向载荷；支架与滑轮的连接部位采用加粗销轴与防松结构设计，可避免大载荷作业下销轴脱出、轮体偏移的问题。在设计思路上，该结构优先考虑重载工况下的受力合理性，通过有限元分析对支架弯折处、销轴连接点、轮体辐条等应力集中区域进行结构优化，在保证整体承载能力达标的前提下尽可能削减非受力区域的材料厚度，实现结构轻量化与高强度的平衡；同时充分考虑现场安装的便捷性，安装底座的孔位采用通用化尺寸设计，可适配多数常规锚点、车架、设备基座的安装间距，无需额外定制转接件即可完成装配；轮体与支架的间隙经过精准计算，既能够保证轮体转动过程中不与支架产生摩擦干涉，又可避免缆索卡入轮体与支架的间隙中。从安装边界来看，该总成的安装底座为U型弯折结构，底部设置两个同轴的圆形安装通孔，可通过螺栓或销轴快速完成固定，安装时需保证支架的受力方向与底座安装面垂直，避免出现侧向偏载；滑轮的轮槽宽度可适配直径8-16mm的各类缆索，安装时需保证缆索的进出方向与轮槽处于同一平面，最大偏角不超过5度，避免缆索出现脱槽问题；整体结构的外轮廓无尖锐凸起，所有边角均经过倒角处理，可避免作业过程中剐蹭缆索或操作人员，适配户外、工地、船舶等多种复杂作业环境的使用要求。
