带万向安装框架的船用丁烷小型燃烧炉

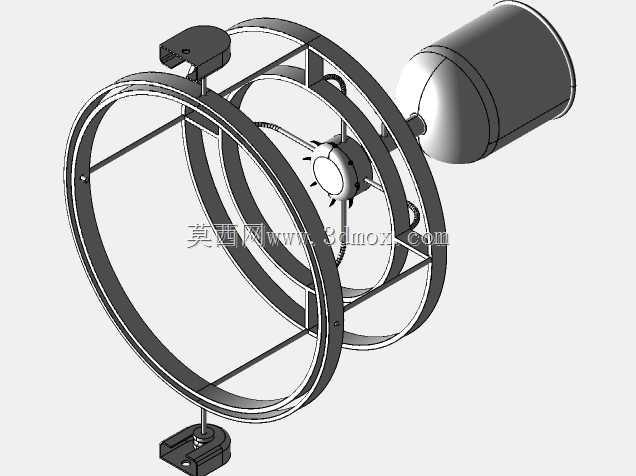

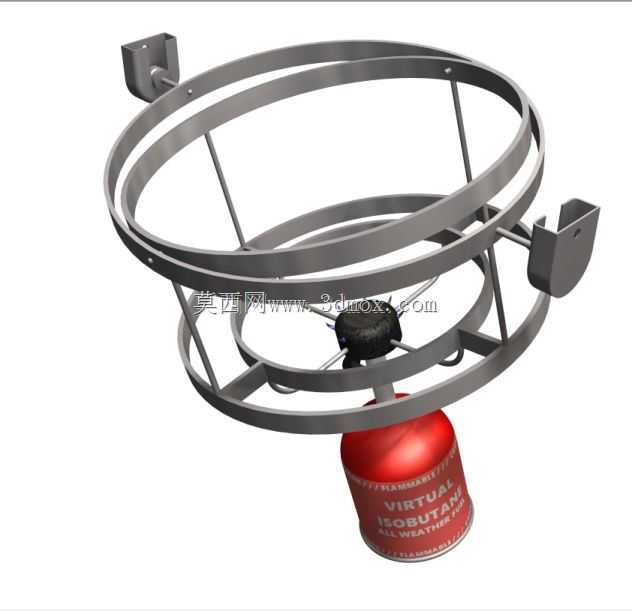

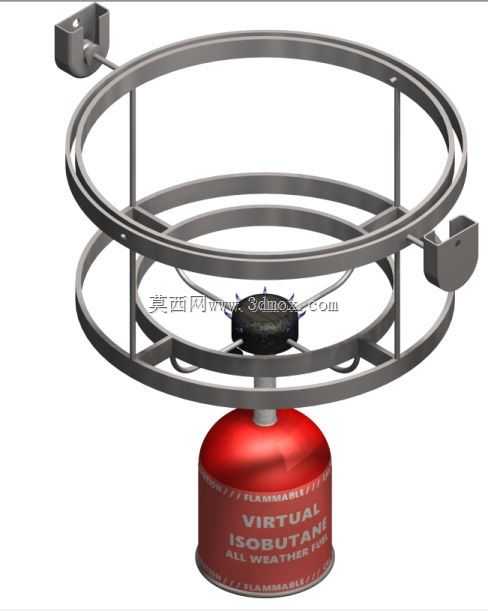

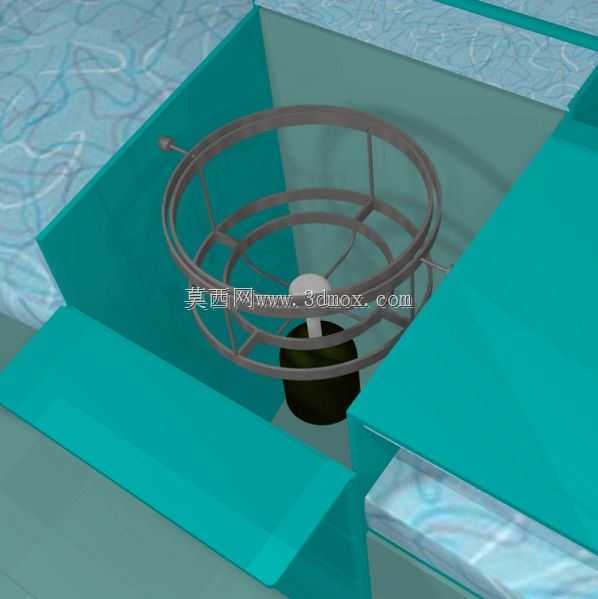

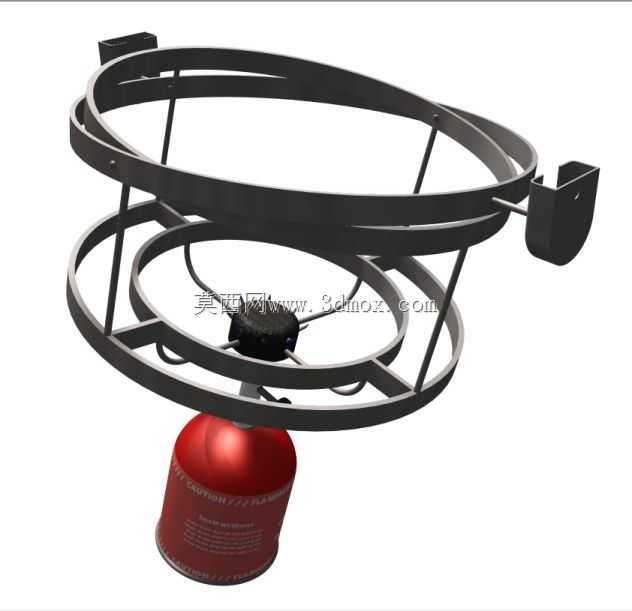

这款小型燃烧炉的核心设计出发点，是解决小型敞篷船舶在航行过程中，船体受浪涌影响产生持续倾斜、颠簸时，常规炉具无法稳定放置、燃烧端易倾洒引发安全隐患的痛点，整套结构采用双层环形金属框架搭配万向铰接结构，将燃烧头组件悬浮固定在框架中心位置，无论外围安装支架随船体产生多大角度的侧倾，燃烧头都能在重力作用下始终保持水平朝上的状态，避免燃料泄漏、火焰偏移的问题。从实际应用场景来看，除了适配小型敞篷休闲船、钓鱼艇的舱内临时炊事需求，同结构的小型炉具也可用于户外露营、高海拔徒步等地面不平整的使用场景，万向调节结构不需要额外调平支脚，放置后即可自动找正水平，大幅降低复杂环境下的使用门槛。整套炉具的安装结构采用两侧对称的挂耳式支架，支架上预留标准安装孔位，可直接通过螺栓固定在船舶舱壁的预留安装位，也可搭配快拆卡扣实现临时挂载，不需要对船体结构做大规模改造，安装边界的预留尺寸可根据不同船体的舱内空间调整框架直径，常规款的外围环形框架直径控制在300mm以内，整体高度不超过220mm，挂载后不会占用过多舱内活动空间，适配绝大多数长度在6米以内的小型敞篷船舶的舱内布局。燃料适配方面，炉头采用标准螺纹接口，可直接匹配市售的常规螺纹式丁烷、丙烷小型气罐，气罐挂载在炉头正下方的固定位，随万向结构同步摆动，始终与燃烧头保持垂直同轴状态，供气管路采用柔性耐油材质，避免反复摆动产生管路弯折、疲劳开裂的问题，燃烧头的火力输出可通过侧边的调节阀精准控制，满足烧水煮食、简单加热的炊事需求。框架结构采用薄壁金属管材弯制成型，双层环形结构通过径向支撑筋焊接固定，在保证整体结构强度的前提下尽可能降低自重，避免给小型船舶增加过多负载，所有金属构件表面都做了防锈防腐处理，可耐受海上高盐高湿的使用环境，长期使用不会出现锈蚀卡滞的问题，保证万向铰接结构的转动灵活性。在结构设计的细节上，铰接节点采用耐磨轴套配合间隙配合的销轴，转动阻尼经过调校，既可以让燃烧头在重力作用下顺畅转动找正，又不会因为船体颠簸产生过度晃动，避免火焰窜动影响使用稳定性，框架外围没有突出的尖锐棱角，避免舱内人员活动时磕碰受伤，整体结构没有易损的复杂构件，日常维护只需要定期清理铰接位置的盐分、灰尘，加注少量润滑脂即可保证长期可靠使用。
