小型船用三辊系缆绞车结构设计

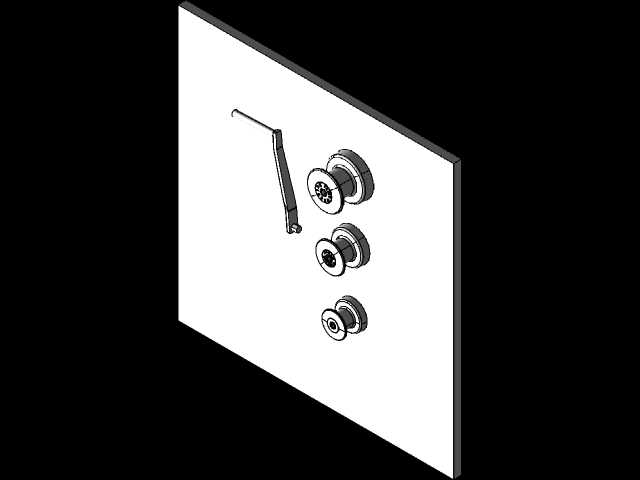

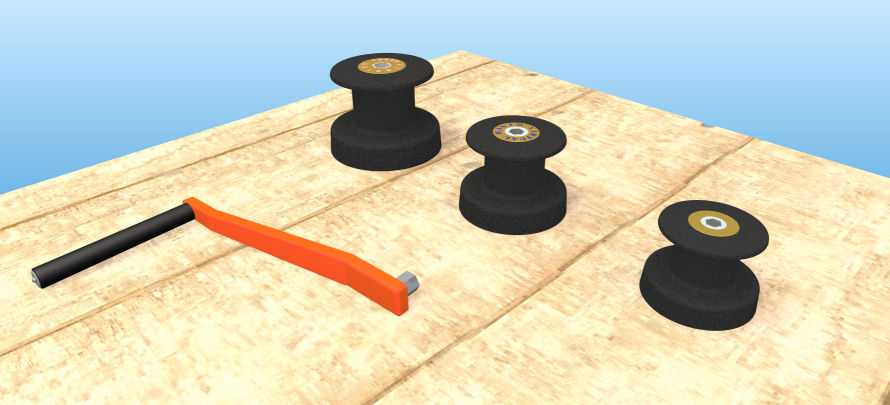

　　这套手动绞车结构主要面向小型内河作业船、近岸休闲小艇的系泊固定场景设计，区别于大型船舶的液压驱动绞车，整体采用全手动操作逻辑，无需外接动力源，适配无供电条件的小型船舶甲板安装需求。整套结构包含三个独立的立式导缆辊与一个带操作手柄的锁止机构，安装基准为平整木质或钢制甲板平面，安装时需保证三个辊轮的中心连线与船舷系缆点的出绳方向保持垂直，避免缆绳收放过程中出现偏磨卡滞。

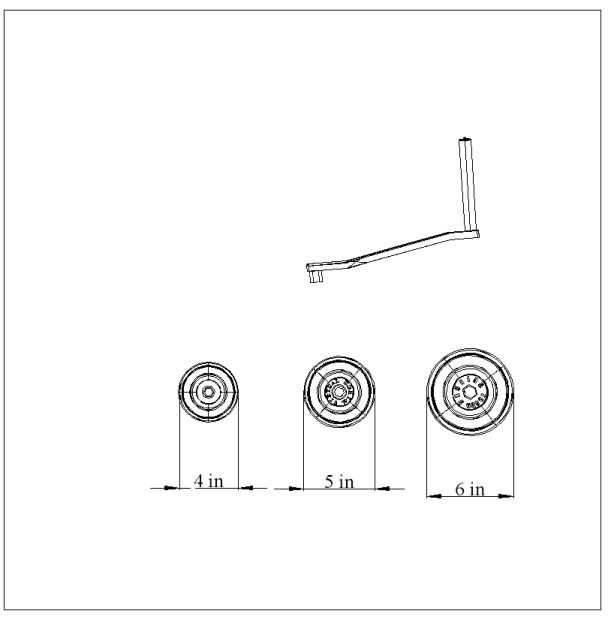

　　从功能逻辑来看，三个立式辊轮承担缆绳导向与分绳作用，不同直径的系泊缆绳可根据受力角度选择对应辊轮间隙穿行，辊轮顶部内嵌的金属衬套直接与中心固定轴配合，转动副间隙控制在0.2mm以内，既保证转动顺滑，又不会因间隙过大导致缆绳嵌入辊轮与基座的缝隙中。操作手柄采用偏心锁止结构，当手柄下压至与甲板平行位置时，偏心块会压紧穿行的缆绳实现锁止，上抬手柄即可释放缆绳进行长度调节，整个操作过程无需额外插销或锁扣，单人即可在1秒内完成锁止或释放动作，适配船舶靠岸时快速系泊的操作需求。

　　设计过程中优先考虑了甲板安装的边界限制，整套结构的总高度不超过180mm，不会占用甲板过多通行空间，辊轮底部采用加宽法兰底座，每个底座预留两个沉头安装孔，可直接通过螺栓固定在甲板预埋的螺母座上，无需对甲板进行大面积裁切改造。操作手柄的力臂长度经过反复校核，当缆绳承受最大5kN的系泊拉力时，操作人员施加在手柄末端的操作力不超过150N，符合成年操作人员的手动施力舒适区间，避免紧急操作时出现力臂不足无法锁止的问题。

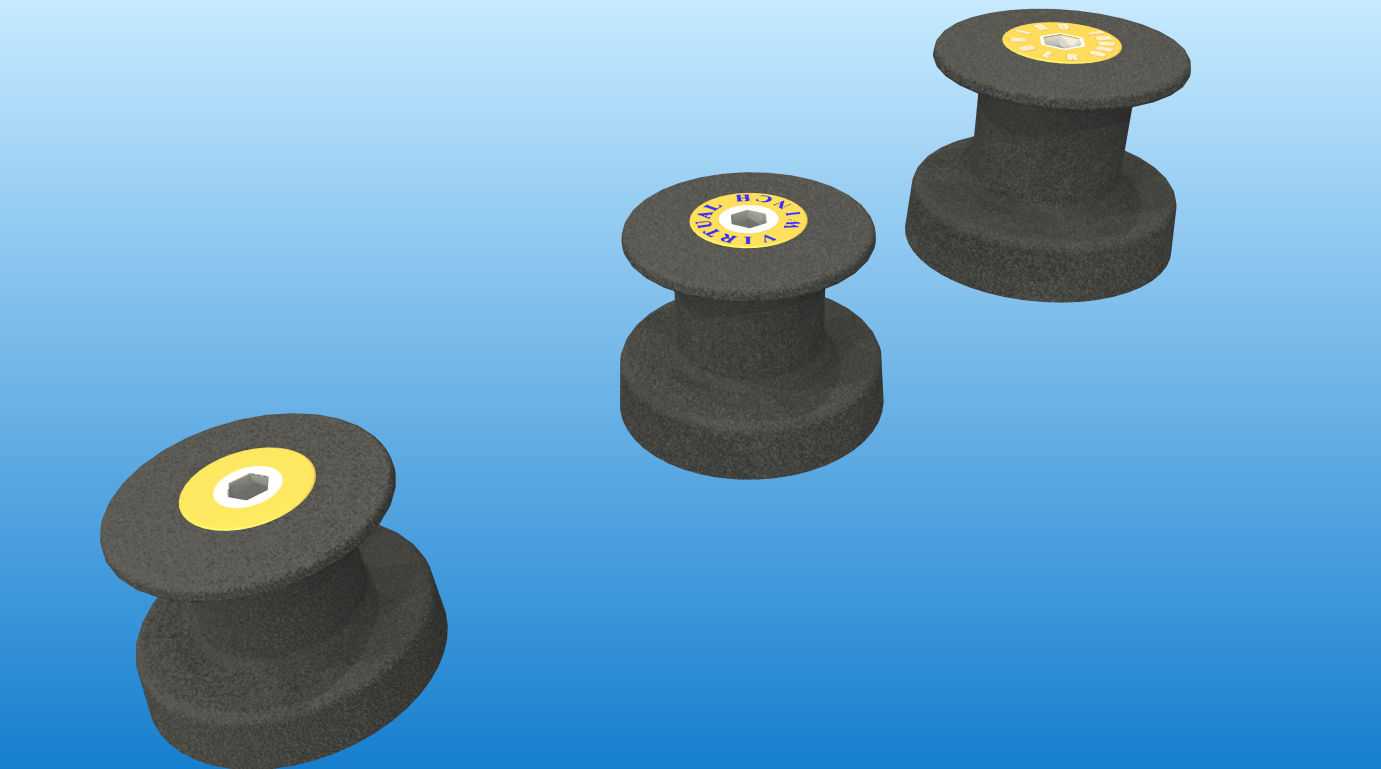

　　辊轮的外形采用上窄下宽的锥台结构，这种设计可以让缆绳在受力状态下自动滑向辊轮下部，避免缆绳受拉力上窜脱离辊轮导向范围，辊轮表面做圆弧过渡处理，没有尖锐棱角，防止磨损缆绳的纤维编织层，延长系泊缆绳的使用寿命。锁止机构的偏心块表面加工有交叉网纹，摩擦系数控制在0.4以上，即使缆绳表面沾有水分或藻类黏液，也能提供足够的锁止摩擦力，不会出现打滑松脱的情况。

　　实际应用中，这套绞车除了船舶系泊场景外，也可适配小型浮动码头、水上作业平台的临时缆绳固定需求，安装时只需保证基座平面的平面度误差不超过1mm/m，即可保证各辊轮的转动同轴度。整套结构没有复杂的传动齿轮或液压元件，日常维护仅需定期向辊轮衬套加注少量润滑脂，检查固定螺栓的预紧力即可，在高盐高湿的水上作业环境中，所有金属部件均采用镀锌防腐处理，非金属手柄采用耐候尼龙材质，可承受长期紫外线照射与海水侵蚀，不会出现过早老化脆裂的问题。

　　在结构建模阶段，所有配合面均按照实际加工公差进行装配校验，辊轮与中心轴的配合采用间隙配合，锁止偏心块与基座的转动副采用小间隙过渡配合，既保证操作手感无虚位，又不会因加工误差导致装配卡滞。整套结构的零部件通用化程度较高，除了偏心锁止块为定制加工件外，其余固定轴、螺栓、衬套均采用标准件，后期维修更换无需单独定制配件，可直接采购标准五金件完成替换，降低了全生命周期的使用维护成本。
