小型台式三轴数控加工设备结构设计

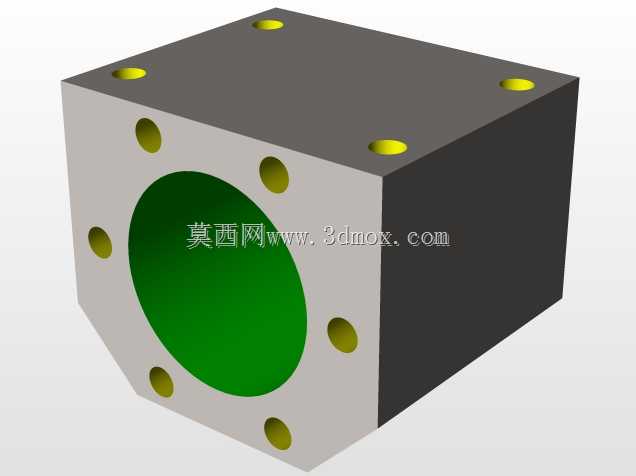

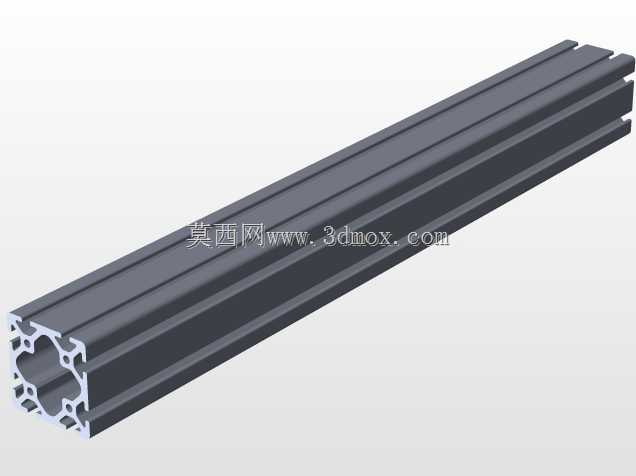

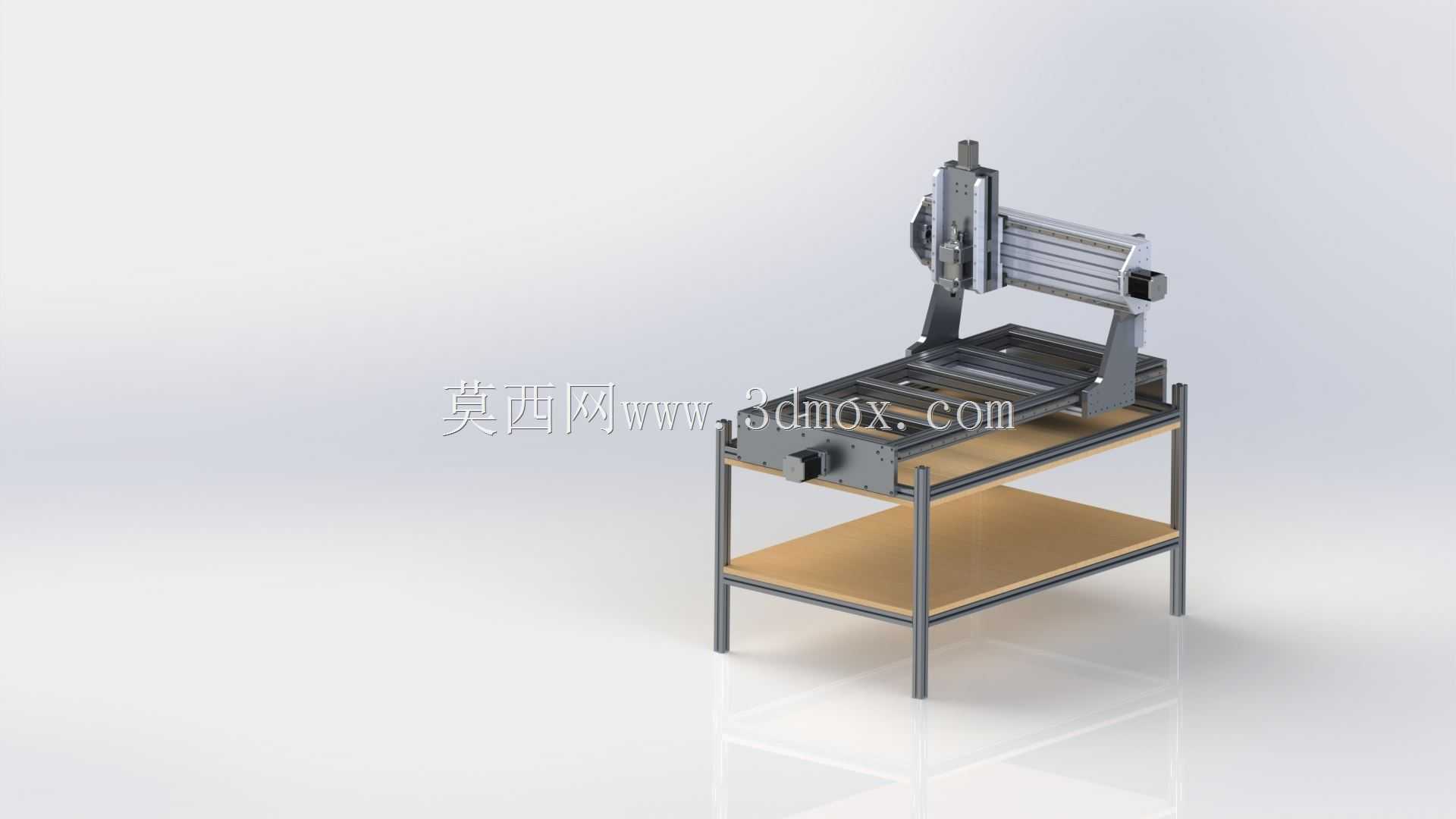

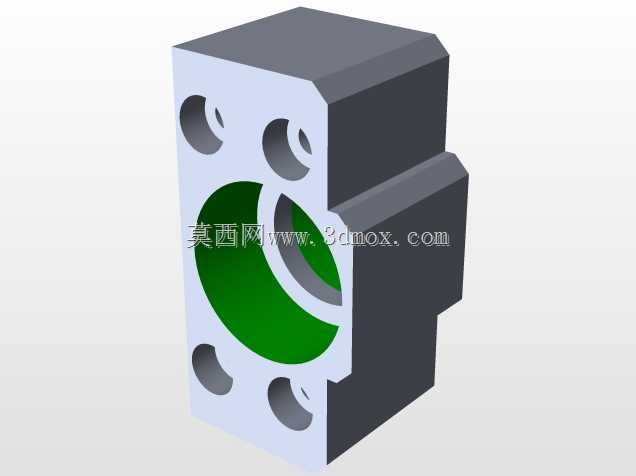

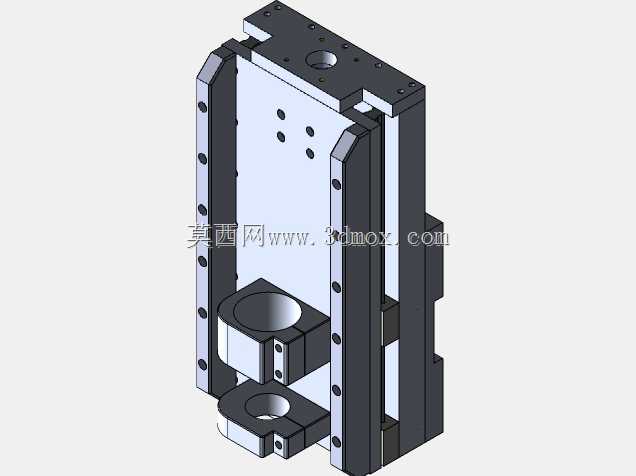

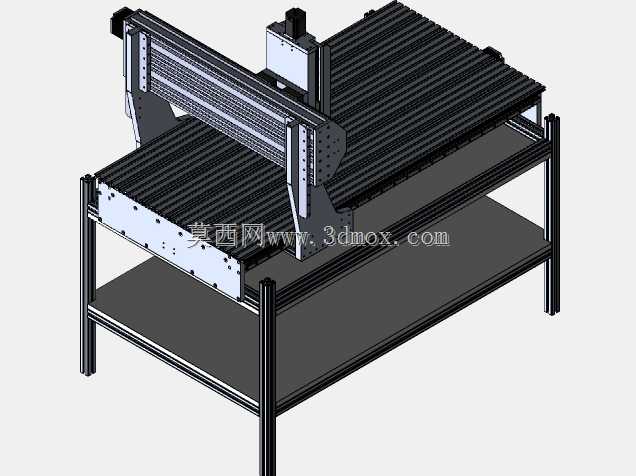

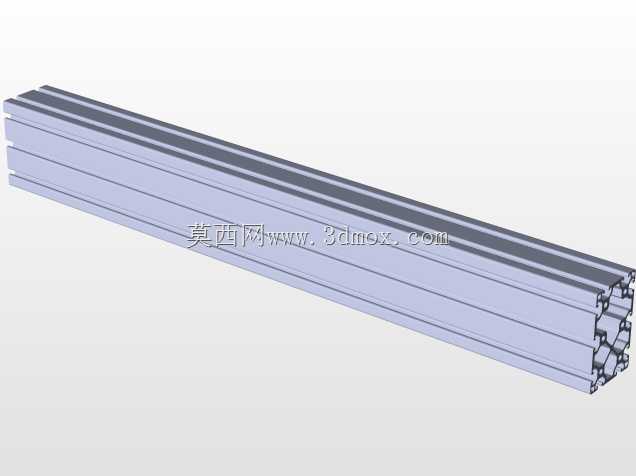

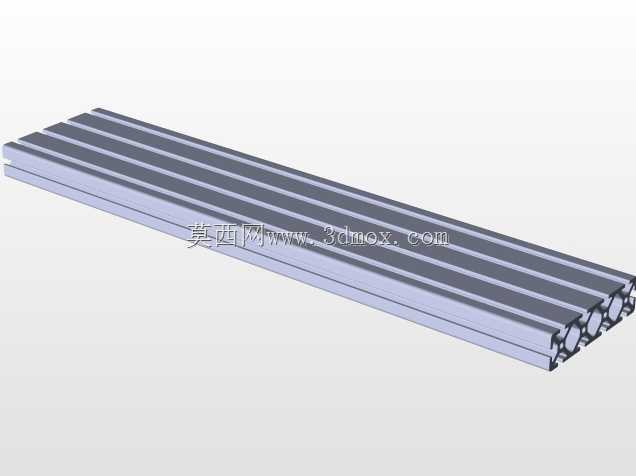

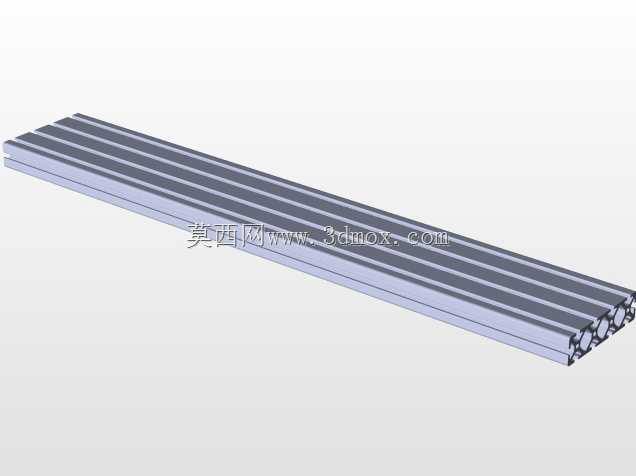

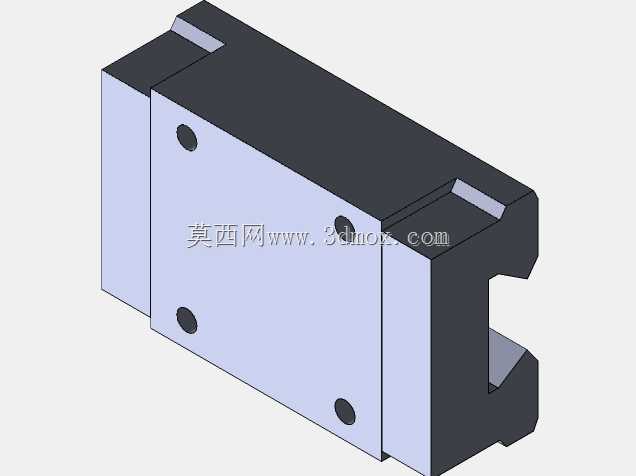

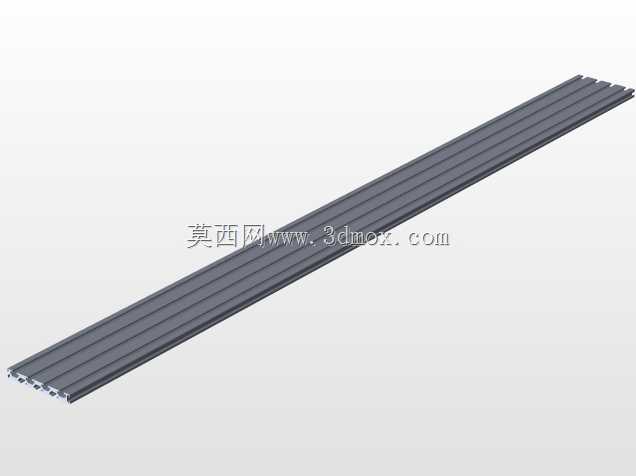

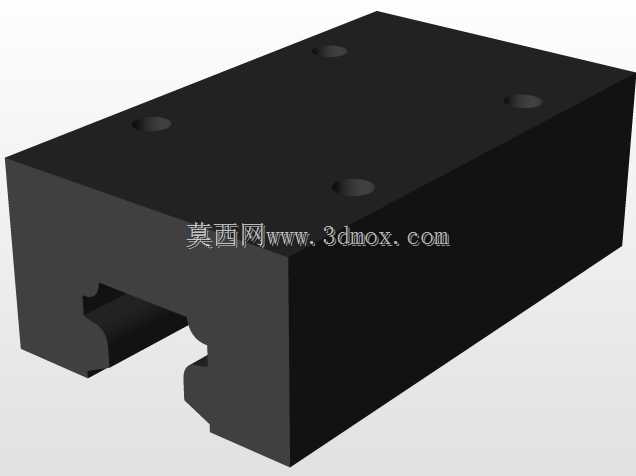

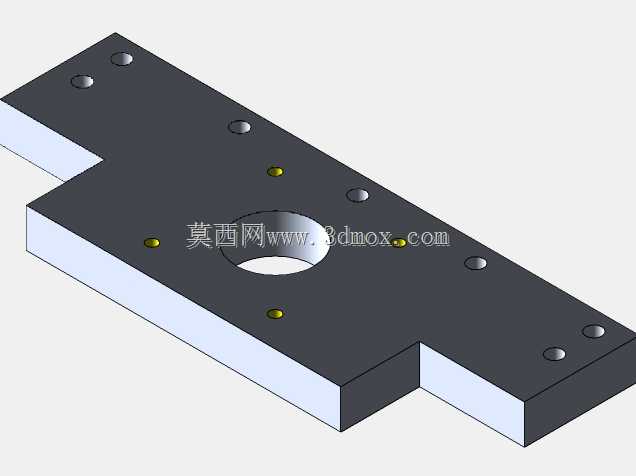

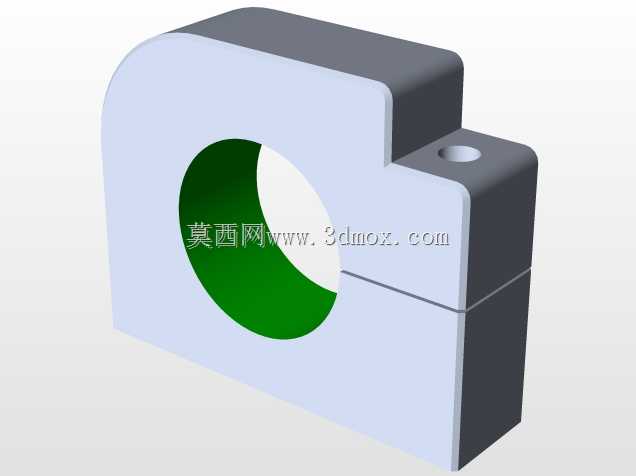

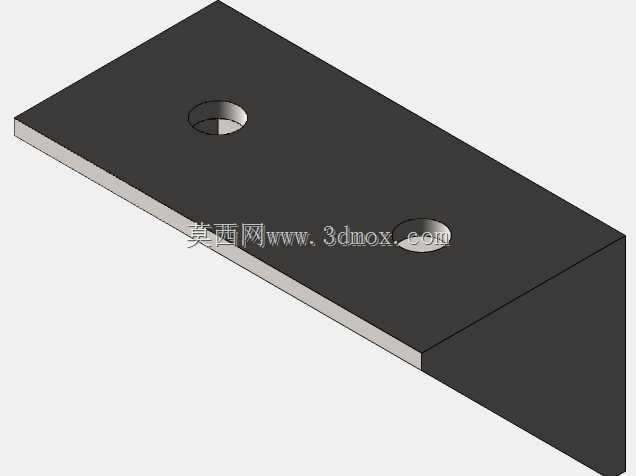

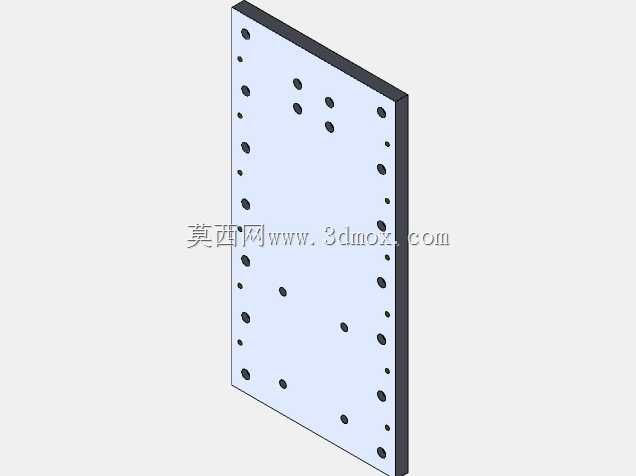

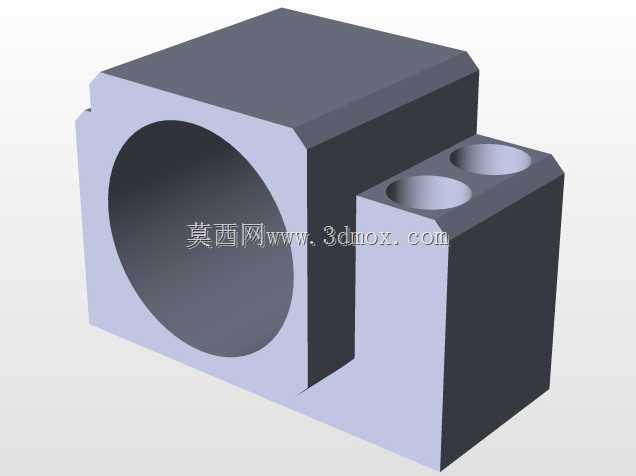

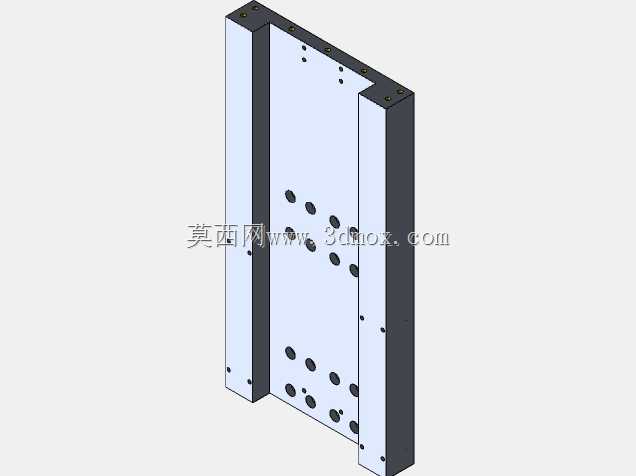

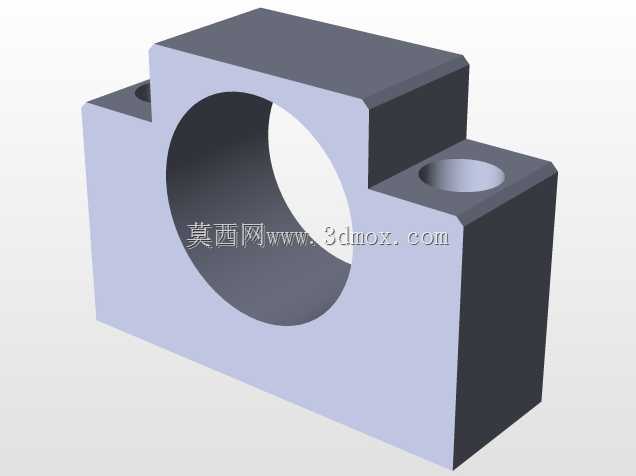

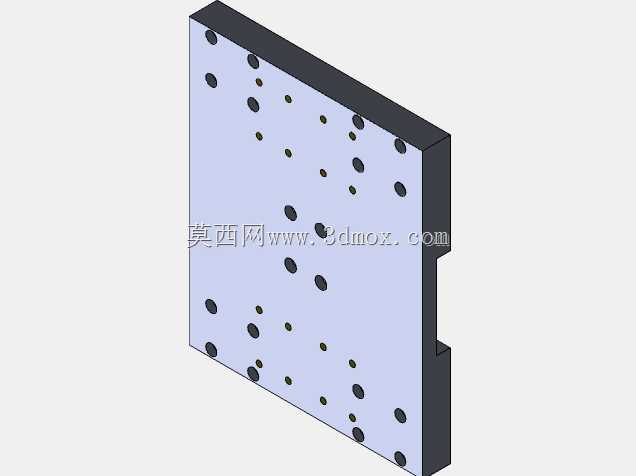

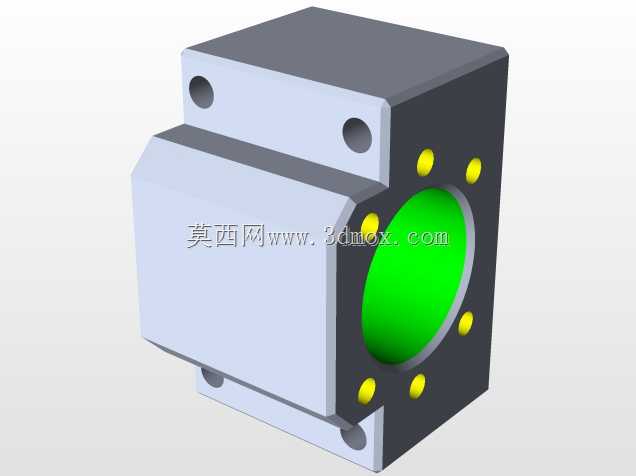

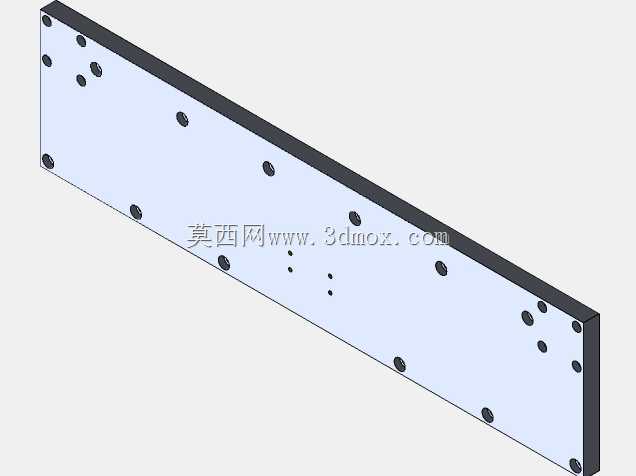

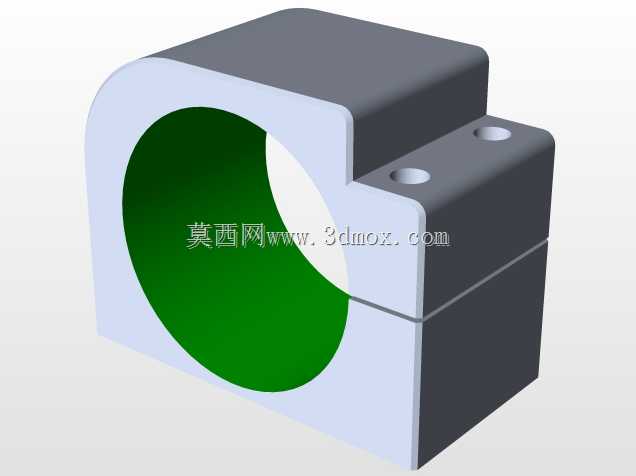

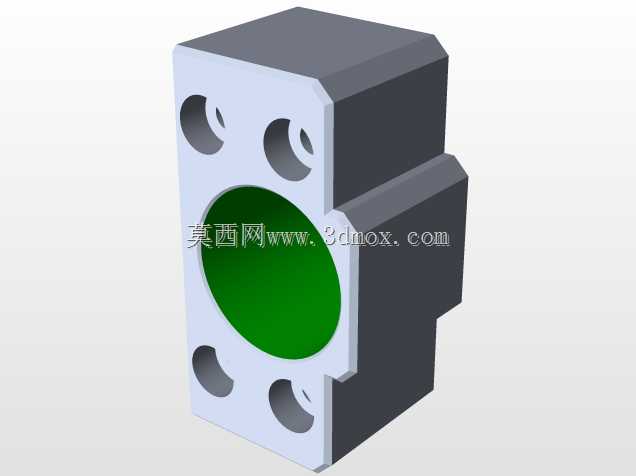

这款三轴数控加工设备主要面向小型加工工坊、职业院校实训教学、个人创客工作室等场景使用，可满足小尺寸工件的铣削、雕刻、钻孔等多工序加工需求，适配木质板材、软金属、工程塑料等多种常见加工材质，能够完成平面浮雕、轮廓切割、简单型腔加工等常见加工任务，填补了大型工业机床占地空间大、投入成本高，无法适配小空间小批量加工场景的空白。设备整体采用台式双层机架结构设计，下层置物台可用于存放加工刀具、待加工工件、常用工装夹具等物料，充分利用垂直空间减少设备整体占地面积，上层为核心加工工作区域，机架采用标准工业铝型材搭配金属连接件组装，兼顾结构刚性与组装调试的便捷性，无需复杂的混凝土基础固定，放置在平稳的普通工作台面即可完成安装调试投入使用。设备的三个运动轴采用成熟的十字滑台布局，X轴沿工作台长度方向布置，有效行程覆盖1150毫米，可适配长度一米以内的长条状工件加工；Y轴沿工作台宽度方向布置，有效行程为700毫米，配合X轴形成完整的平面加工范围；Z轴沿垂直方向布置，有效行程200毫米，可满足一定厚度工件的深度加工需求，三个轴均采用直线导轨搭配传动丝杆的运动结构，运行平稳定位精度可靠，能够保障加工过程的稳定性与成品加工精度。在设计思路上，这款设备优先兼顾了易用性与维护便捷性，所有传动部件均外露布置无需复杂的外壳防护，日常清理加工碎屑、加注润滑油脂、更换易损配件都可直接操作，大幅降低了设备的日常维护门槛；驱动电机、传动组件等核心部件均采用通用标准件，后期更换配件无需定制特殊规格，有效降低了设备的长期使用成本。设备的主轴组件安装在Z轴滑台上，可根据加工需求更换不同功率的主轴单元，适配不同材质的加工参数要求，工作台面采用平整的硬质板材制作，可方便地加装夹具、压板等工装，快速完成不同形状工件的装夹固定，整体结构紧凑布局合理，在有限的占地空间内实现了尽可能大的加工行程，非常适合小空间内的小型零件加工作业使用。
