工程用重载伸缩式液压执行油缸结构

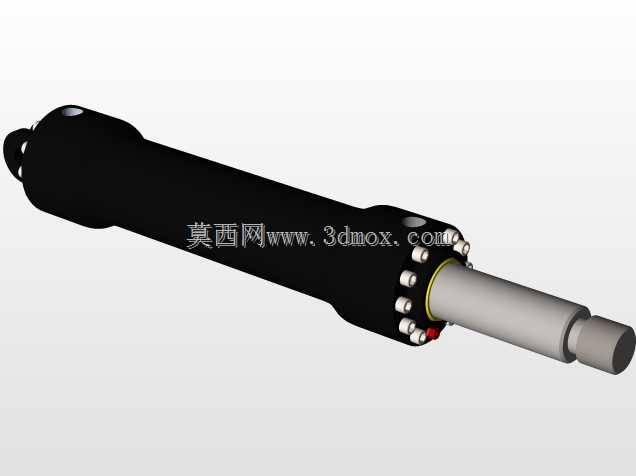

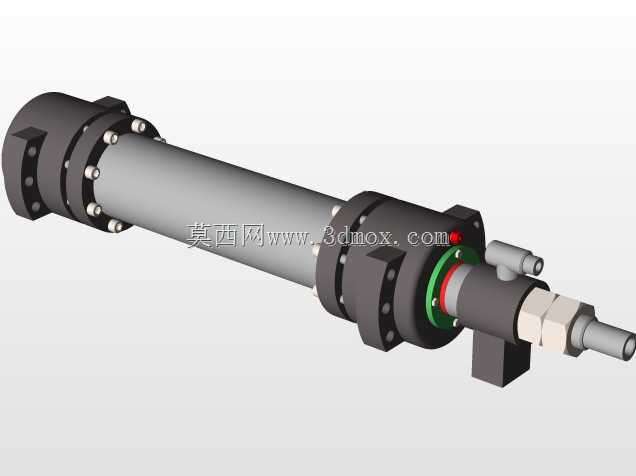

在工业液压传动系统的实际应用场景中，这类伸缩式液压执行部件是液压工作站核心的动力输出单元，广泛适配工程机械举升作业、重型设备姿态调整、工业压机施压驱动、冶金设备工位进给、港口装卸机械变幅动作等多类重载工况，承担着将液压油的压力能稳定转换为直线往复机械动能的核心作用，是整套液压传动链路里直接对接作业负载的终端执行构件。从实际功能特性来看，该部件采用单杆活塞式的结构设计，缸体主体做了密封强化处理，端盖位置布置了多组均匀排布的紧固连接件，能够在高压油液持续作用下保证缸体各连接位置的密封可靠性，避免高压工况下出现油液渗漏、连接松脱的问题；活塞杆表面做了高精度的磨削加工处理，表面粗糙度控制在极低区间，既可以降低往复运动过程中密封件的磨损速率，延长整套部件的维护周期，也能减少运动过程中的摩擦阻力，提升动力传递的效率。从设计思路层面来看，这款油缸的结构设计优先兼顾了重载承载能力与安装适配性，缸体采用一体化的厚壁成型结构，能够承受持续的高压油液冲击，在进出油口位置做了集成式的接口设计，既可以适配常规的硬管连接，也能兼容高压软管的快速装配需求；活塞杆伸出端做了标准化的连接端头设计，能够直接对接不同作业场景的负载连接结构，无需额外做过渡转接件的定制加工，大幅降低现场安装的适配成本。在外形尺寸与安装边界层面，该油缸整体采用长条形同轴布局结构，径向尺寸控制紧凑，能够适配安装空间较为局促的设备内部工位，轴向伸缩行程预留了充足的冗余量，既可以满足大行程举升、进给的作业需求，也能在完全缩回状态下减少对设备安装空间的占用；安装过程中仅需要固定缸体尾部的铰接点位，配合活塞杆端头的活动连接结构，就能适配小幅度的摆动工况，不会因为安装对位的微小偏差出现活塞杆偏磨、卡滞的问题，能够在多粉尘、高湿度、温度波动较大的复杂工业现场长期稳定运行，为整套液压工作站提供稳定可靠的直线动力输出。
