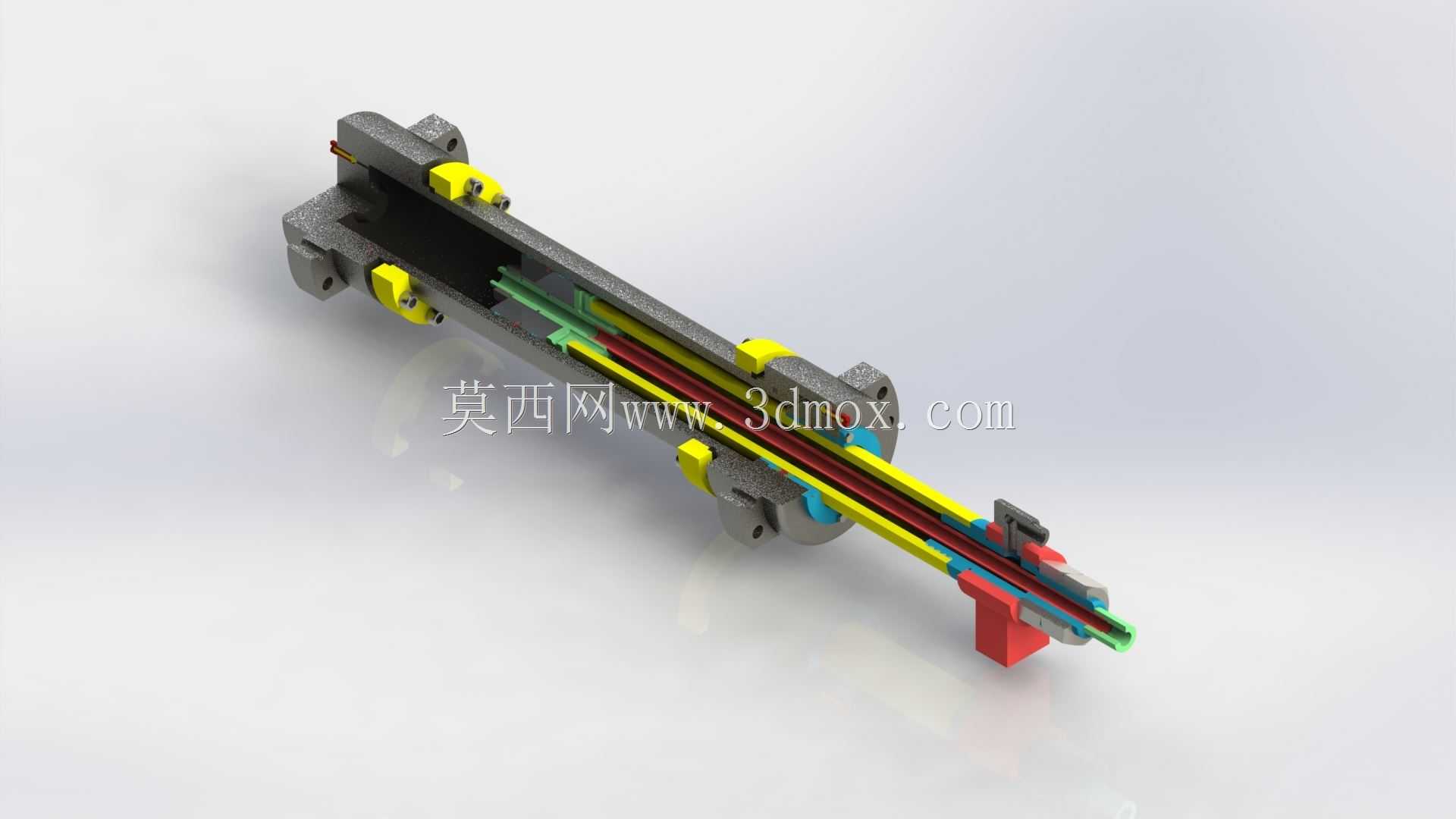

动力滑台配套液压缸剖面结构展示

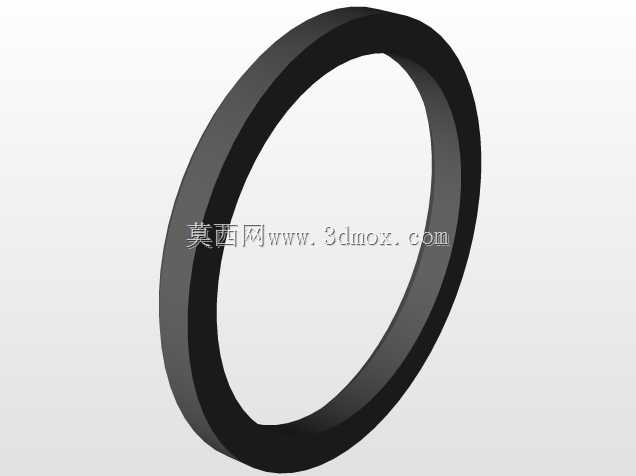

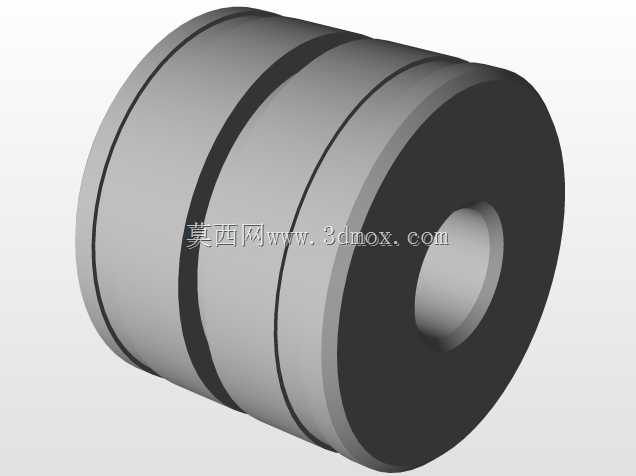

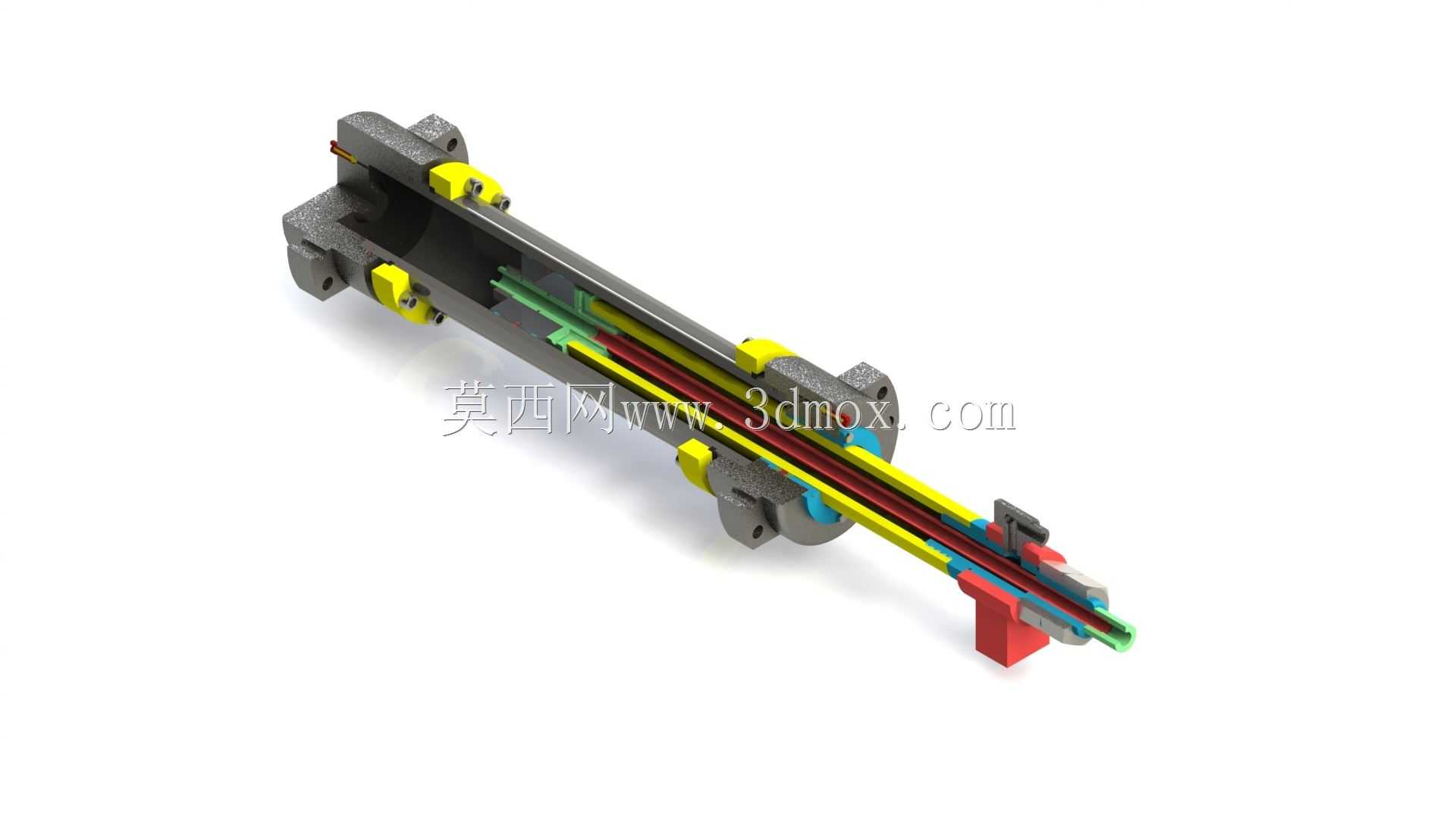

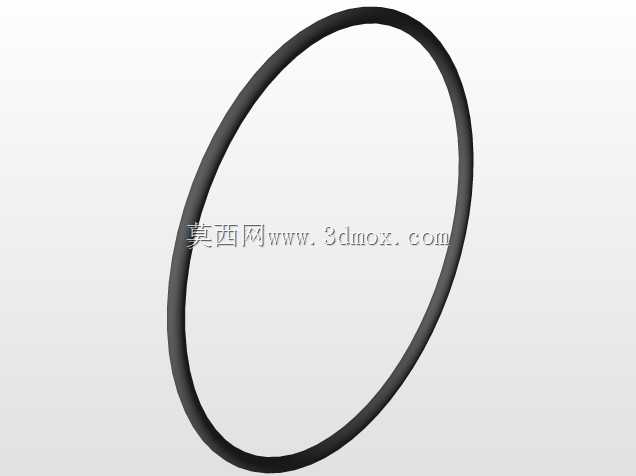

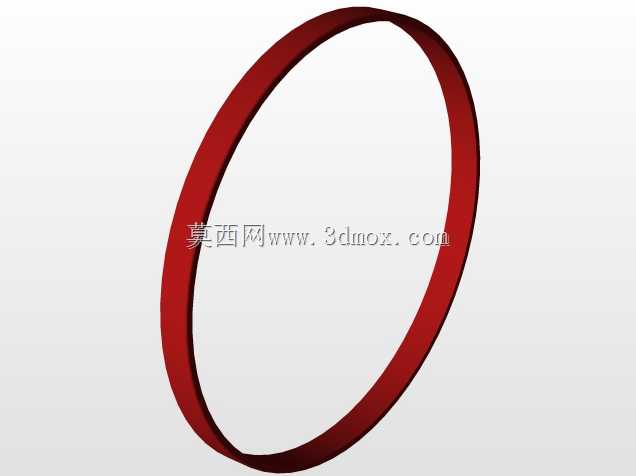

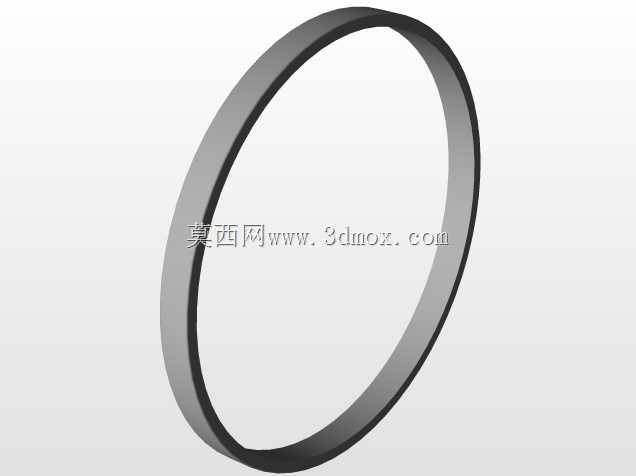

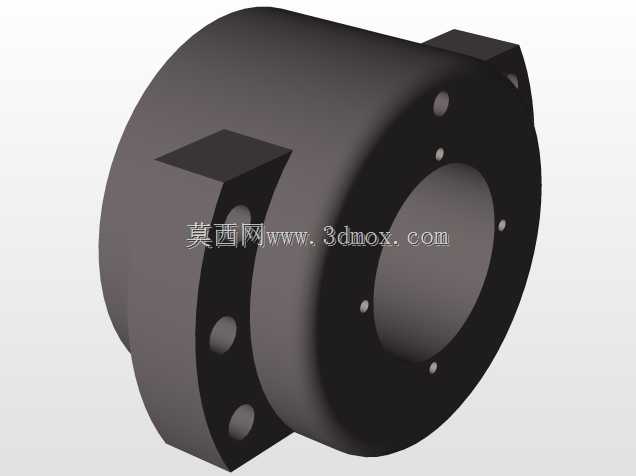

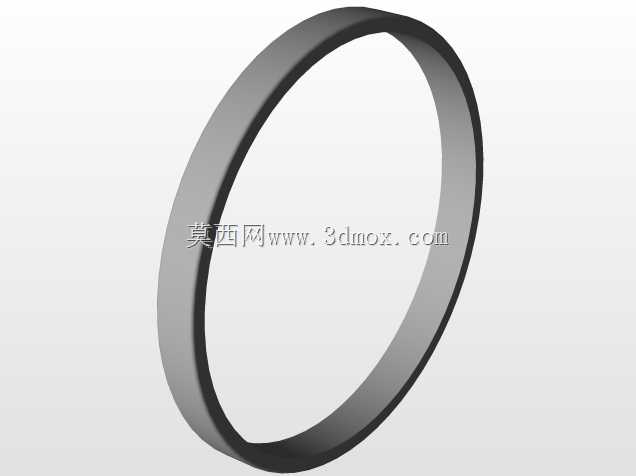

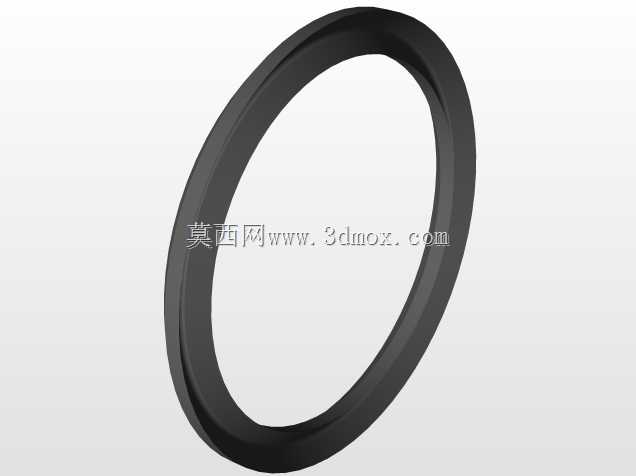

这款液压缸是专为机床动力滑台配套设计的直线执行元件，在金属切削加工领域应用广泛，可适配组合机床、专用铣床、镗床等设备的进给工位，为滑台提供稳定的直线推拉力，完成刀具进给、工件移位、工位夹紧等核心动作，是机床自动化加工回路中不可或缺的动力输出部件。从结构设计来看，该模型采用了剖面展示形式，清晰呈现了内部的活塞杆、缸筒、密封组件、导向套、缓冲结构以及进出油道布局，设计阶段充分考虑了动力滑台的工况需求：缸体两端设置的安装耳座可直接与滑台基座、移动拖板铰接，适配滑台的水平安装姿态，避免安装过程中出现额外的侧向力矩，延长密封件的使用寿命。在功能特性上，这款液压缸采用双作用设计，可通过压力油的方向切换实现活塞杆的伸出与缩回动作，内部集成的多级密封结构能够有效阻隔液压油的内泄与外漏，保证行程范围内的推力输出稳定；活塞杆端部的连接结构可直接对接滑台拖板，传递平稳的轴向力，缸体内部设置的缓冲结构能够在行程末端降低活塞对端盖的冲击，避免滑台快进到位时产生的振动影响加工精度，适配动力滑台快进、工进、快退的典型工作循环。从安装边界来看，该液压缸的轴向尺寸完全匹配常规通用动力滑台的安装空间，缸体外径、耳座安装孔位、活塞杆伸出长度均按照行业通用动力滑台的配套参数设计，安装时无需额外改制连接支架，可直接替换同规格的常规液压缸产品；缸体侧面预留的油口位置符合液压管路的常规排布走向，能够避免与滑台周边的导轨、丝杠、润滑管路产生干涉，适配车间现有设备的改造升级需求。在实际生产场景中，这类液压缸能够为动力滑台提供足够的进给力，满足粗加工时的大切削负载需求，同时在精加工阶段也能保证进给速度的平稳性，避免爬行现象影响工件的表面加工质量，是组合机床动力部件中可靠性较高的液压执行元件。
