龙门式数控雕刻切割加工设备结构

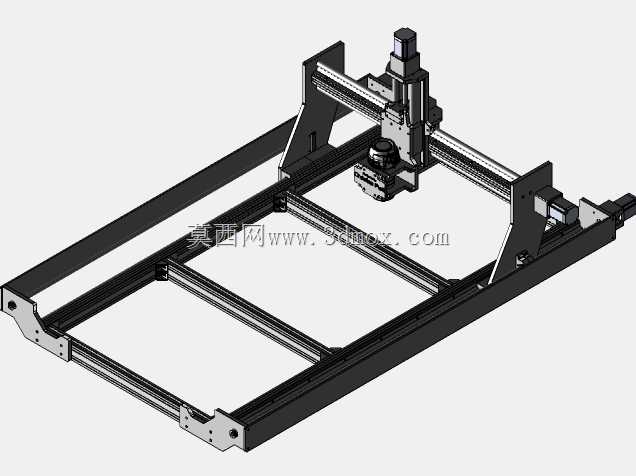

该设备属于台式龙门架构的数控铣削加工设备，主要面向小型加工工坊、个人DIY加工、教学实训场景使用，可完成软金属、木材、工程塑料、合成板材等多种材质的平面雕刻、轮廓切割、开槽铣削、浮雕加工等作业，能够适配广告标识制作、工艺礼品加工、小型零件精密铣削、教学演示操作等多元场景，相比大型工业数控加工设备，其占地面积更小，部署灵活，对安装场地的承重、空间要求更低，适合小批量定制化加工作业使用。设备整体采用龙门跨坐式布局，加工区域位于机架中部的开放式工作台面，操作人员可从多个方向完成工件装夹、对刀调整、加工状态观察等操作，工作台采用水平平整支撑结构，可搭配通用夹具完成不同尺寸工件的固定，有效避免加工过程中工件移位影响加工精度。传动系统采用精密直线导轨搭配丝杠传动的组合，X轴方向导轨沿机架两侧纵向布置，承载龙门架的纵向移动负载，Y轴导轨布置在龙门横梁上，搭载Z轴加工头完成横向进给，Z轴组件垂直布置在滑座上，可带动加工主轴完成垂直方向的进给运动，三轴传动均通过支架与机架刚性连接，保障传动过程的稳定性。在结构设计层面，X轴托架的顶部与底部支撑、Z轴导轨端部均增设了连接孔位，通过紧固件将支撑部件锁紧为整体，大幅提升X轴托架的结构刚性，避免高速进给过程中出现托架晃动、形变的问题；Y轴丝杠组件配套设计了独立的丝杠螺母安装支架，将龙门架的受力完全传导至下部工作台支撑框架上，替代原有的局部支撑结构，让整体框架形成完整的受力闭环，即使长时间满负载运行，框架刚性也能满足加工精度要求，不会因为框架形变导致加工尺寸偏差；Y轴电机安装位置增设了防护装置，可阻挡加工过程中产生的切屑、粉尘飞溅到电机输出轴与丝杠连接位置，避免杂质进入传动部件造成磨损、卡滞，延长传动组件的使用寿命。设备的安装边界充分考虑小型场地的部署需求，整体机架采用铝型材搭配板材拼接的结构，组装难度低，不需要大型吊装设备即可完成整机装配，工作台下方预留了充足的走线、排屑空间，日常维护时可快速清理加工残留的切屑，检查各传动部件的润滑、紧固状态，设备运行时的水平调整可通过机架底部的支撑脚完成，不需要额外制作专用安装地基，普通平整的硬质地面即可满足安装要求。
