两款不同线径圆柱螺旋压缩弹簧结构设计

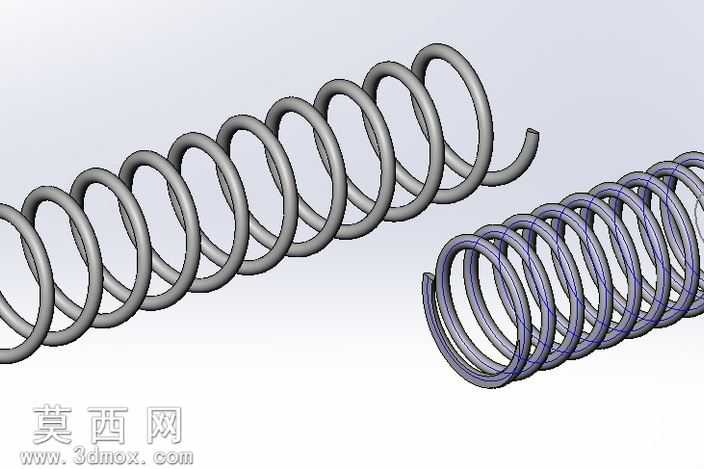

本作品为两款圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用参数化草图驱动特征的建模逻辑，首先在前视基准面绘制弹簧螺旋线路径，精准设定螺旋线的圈数、节距、中径参数，匹配两款弹簧不同的线径规格，其中一款弹簧线径较粗、节距偏大，整体刚度更高，另一款弹簧线径偏细、圈数更密，可提供更柔和的弹性反馈。建模时以螺旋线为扫描路径，绘制对应线径的圆形截面轮廓，执行凸台扫描特征生成弹簧主体螺旋结构，随后对弹簧两端的支撑圈进行收尾处理，通过切除、延伸、曲率调整等操作，让两端的磨平端与相邻簧圈平滑过渡，避免应力集中的尖锐结构，保证弹簧实际使用时的端面贴合度与受力均匀性。材质渲染阶段，为两款弹簧分别赋予金属材质属性，粗线径弹簧采用哑光合金钢材质，调整材质的粗糙度、金属度参数，还原常规五金弹簧的磨砂金属质感，表面添加细微的加工纹理，模拟冷卷弹簧的真实表面状态；细线径弹簧采用半光亮弹簧钢材质，表面添加轻微的蓝色镀膜反光效果，区分两款弹簧的应用场景差异，同时通过剖面视图展示细线径弹簧的内部簧圈贴合状态，清晰呈现簧圈之间的均匀间隙。结构设计上严格遵循圆柱螺旋压缩弹簧的设计规范，两款弹簧的有效圈数、支撑圈数比例均符合机械设计手册的相关要求，螺旋升角控制在合理区间，保证弹簧受压时的形变均匀，不会出现侧向偏移、圈间卡滞的问题，两端的支撑圈经过磨平处理，端面与弹簧轴线保持垂直，可保证安装时的定位精度。设计过程中重点考量弹簧的受力特性，通过参数化调整可快速修改弹簧的线径、中径、圈数参数，适配不同载荷、不同安装空间的使用需求，建模完成后通过软件的干涉检查功能验证簧圈之间无干涉，曲率检查确认所有过渡位置曲率连续，无应力集中的锐角结构，整体模型可直接用于装配验证、工程图导出、有限元受力分析等后续设计环节，为弹性元件的选型、定制设计提供精准的三维数字模型支撑。
