折叠式床用铰链支撑联动机构

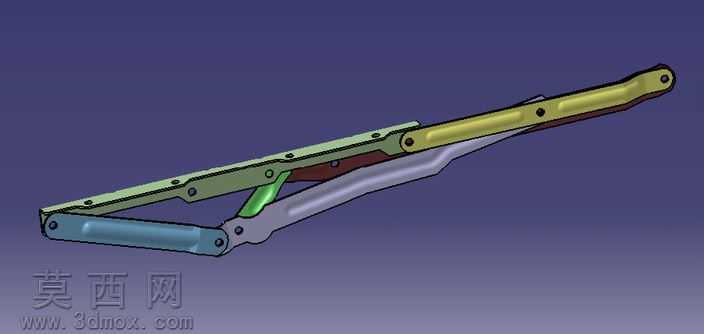

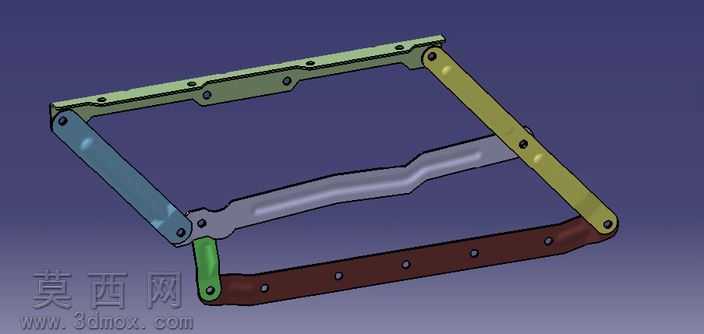

本作品为床体用折叠支撑联动铰链机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械构件的装配公差规范，对每一处连杆铰接孔位、连接端面的尺寸进行精准约束，确保各活动部件在虚拟装配环境下可实现无干涉的顺畅运动。模型搭建阶段先完成各独立零件的特征建模：长条形支撑臂采用钣金特征生成，还原了金属板材弯折后的加强筋结构与安装孔位，孔位间距严格匹配床架安装的通用尺寸标准；棕色承力连杆采用实体拉伸特征构建，表面预留的铆钉安装孔做了沉头处理，还原实际五金件的装配细节；绿色铰接摇臂作为运动传递的核心部件，建模时对两端铰接轴的同轴度做了严格约束，避免运动过程中出现卡滞问题；蓝色斜向支撑杆采用圆管特征构建，两端的铰接接头做了圆角过渡处理，降低应力集中风险。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：长条形金属支撑臂赋予军绿色喷塑金属材质，调整材质的粗糙度参数还原哑光喷塑的质感，表面添加细微的颗粒纹理模拟真实喷塑层的肌理；棕色承力连杆赋予深棕色烤漆金属材质，适当提高材质的反光度模拟烤漆面的光滑质感；绿色摇臂赋予亮绿色金属漆材质，蓝色支撑杆赋予银灰色金属基底加蓝色喷涂层的复合材质，各铰接轴部位赋予抛光不锈钢材质，还原金属销轴的亮面反光效果。结构设计上采用多连杆联动的折叠方案，通过多组铰接点的运动轨迹配合，实现床体部件的平稳折叠与展开支撑，展开状态下各连杆形成稳定的三角支撑结构，可承受床体加载后的垂直载荷，折叠状态下各构件可紧密收合，大幅减小收纳占用空间。设计过程中反复调整各连杆的长度比例与铰接点位置，优化运动行程，确保折叠与展开过程中各部件运动轨迹无干涉，操作施力符合人体工学，同时兼顾结构强度与收纳便利性，可直接应用于折叠床、沙发床等家具的支撑结构设计，也可作为同类连杆联动机构的设计参考模板。
