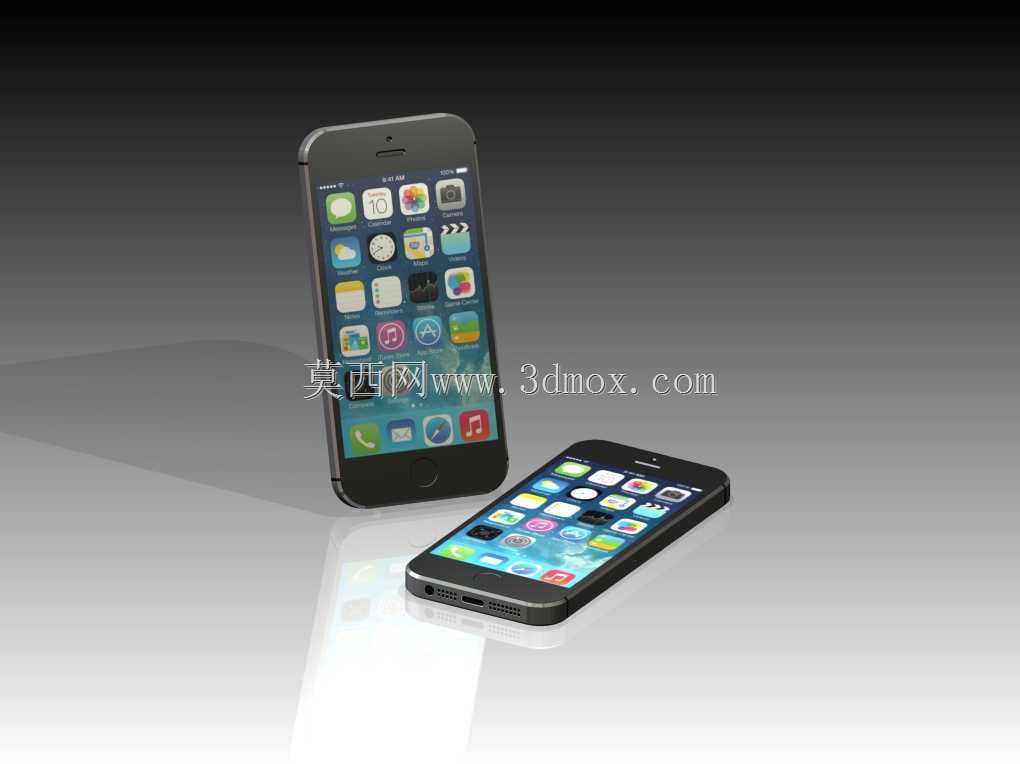

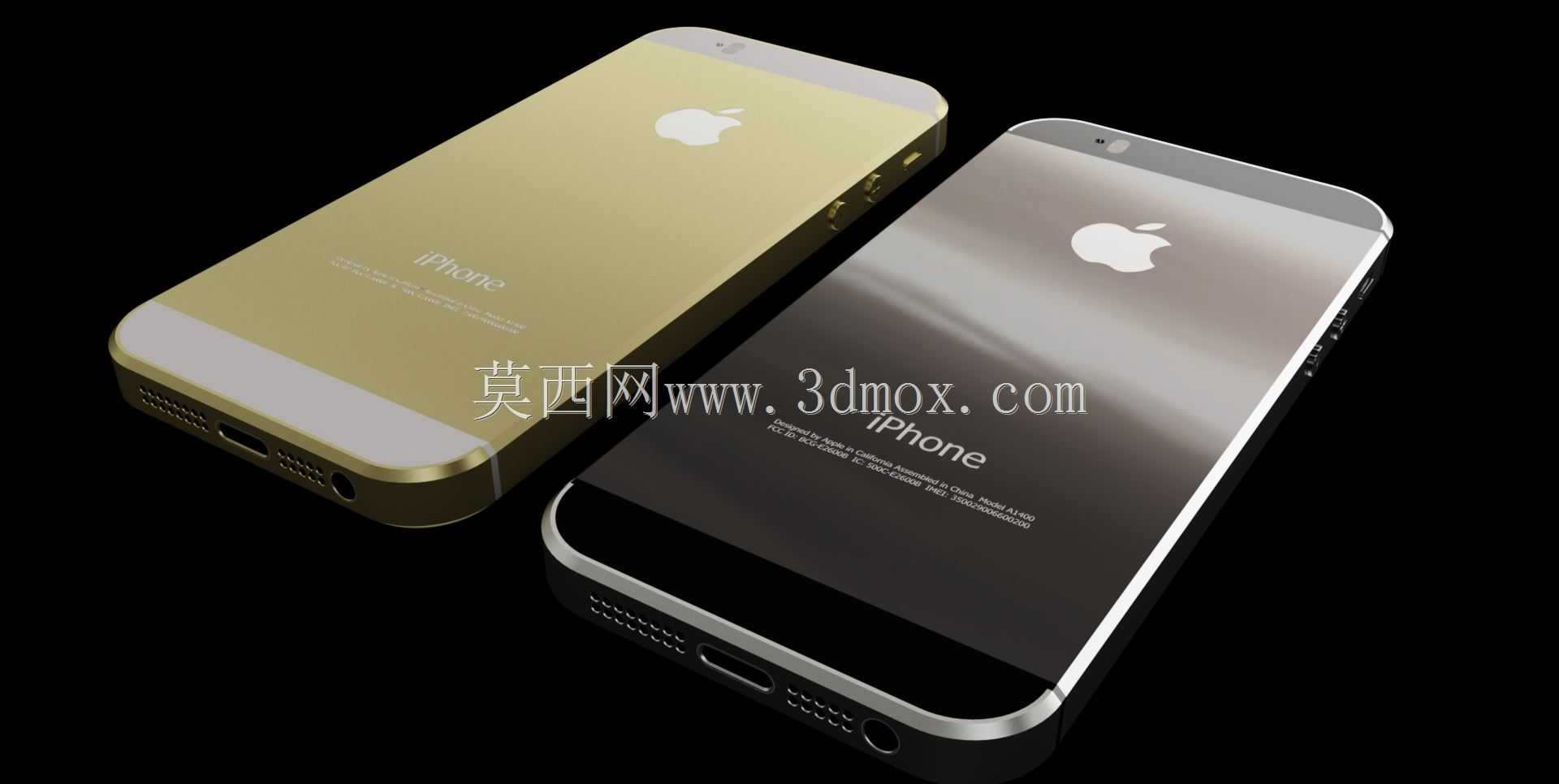

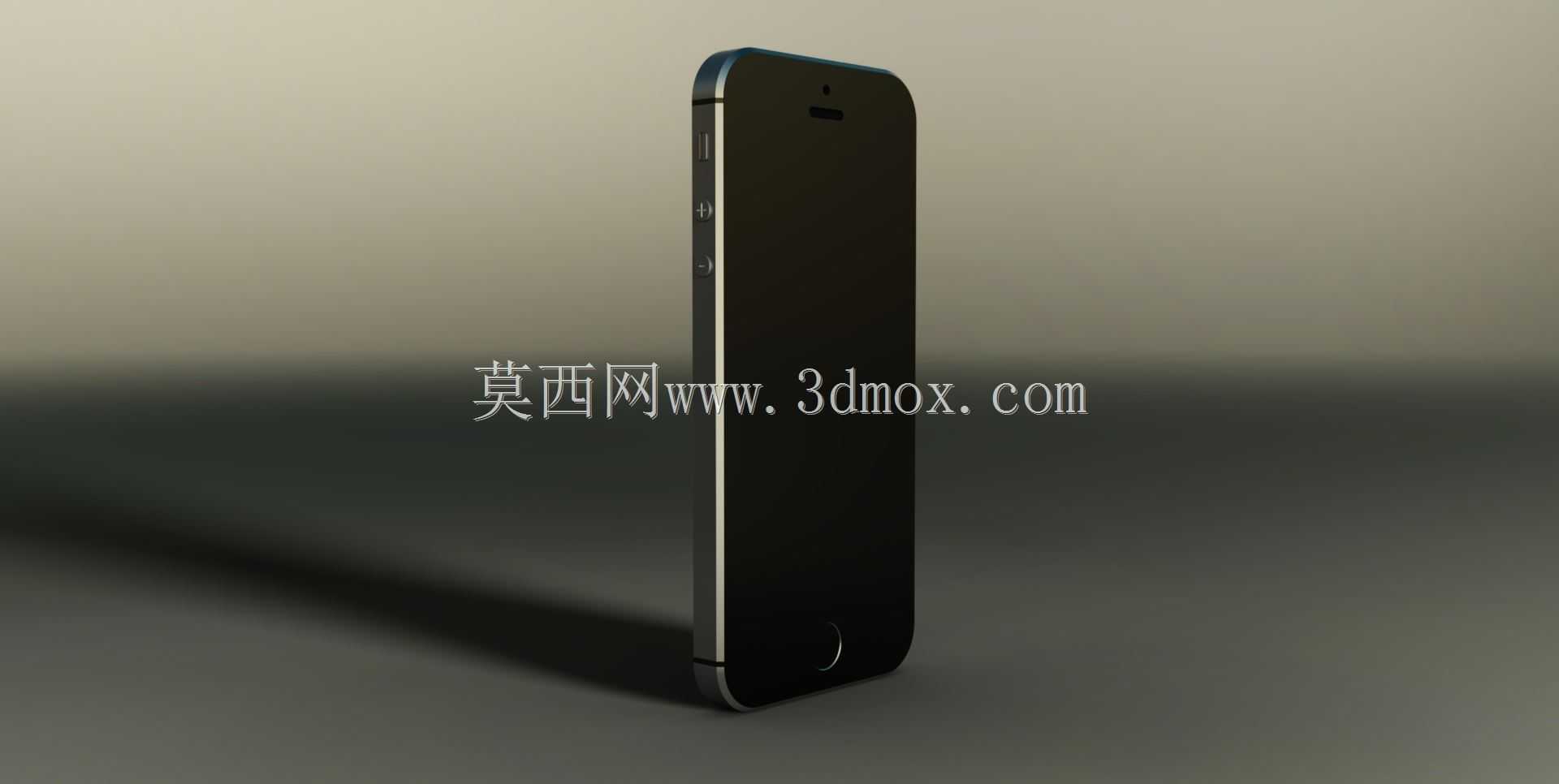

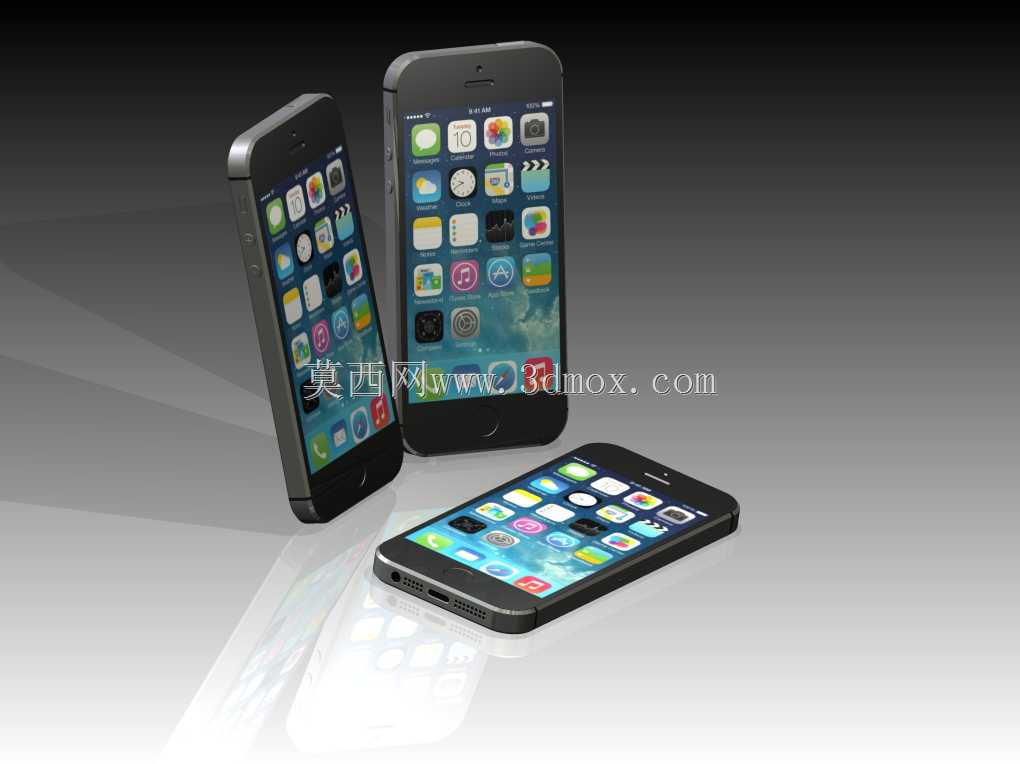

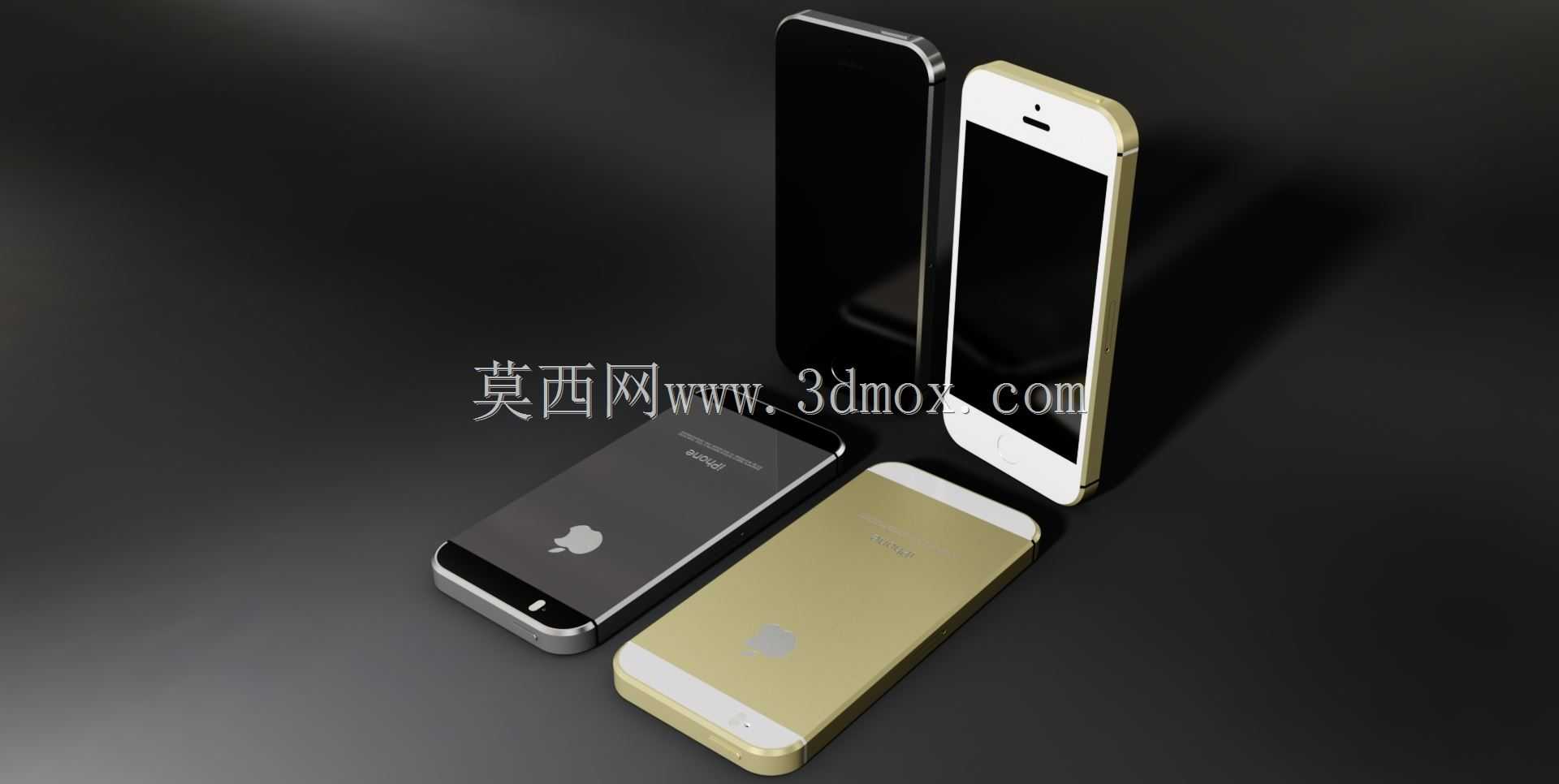

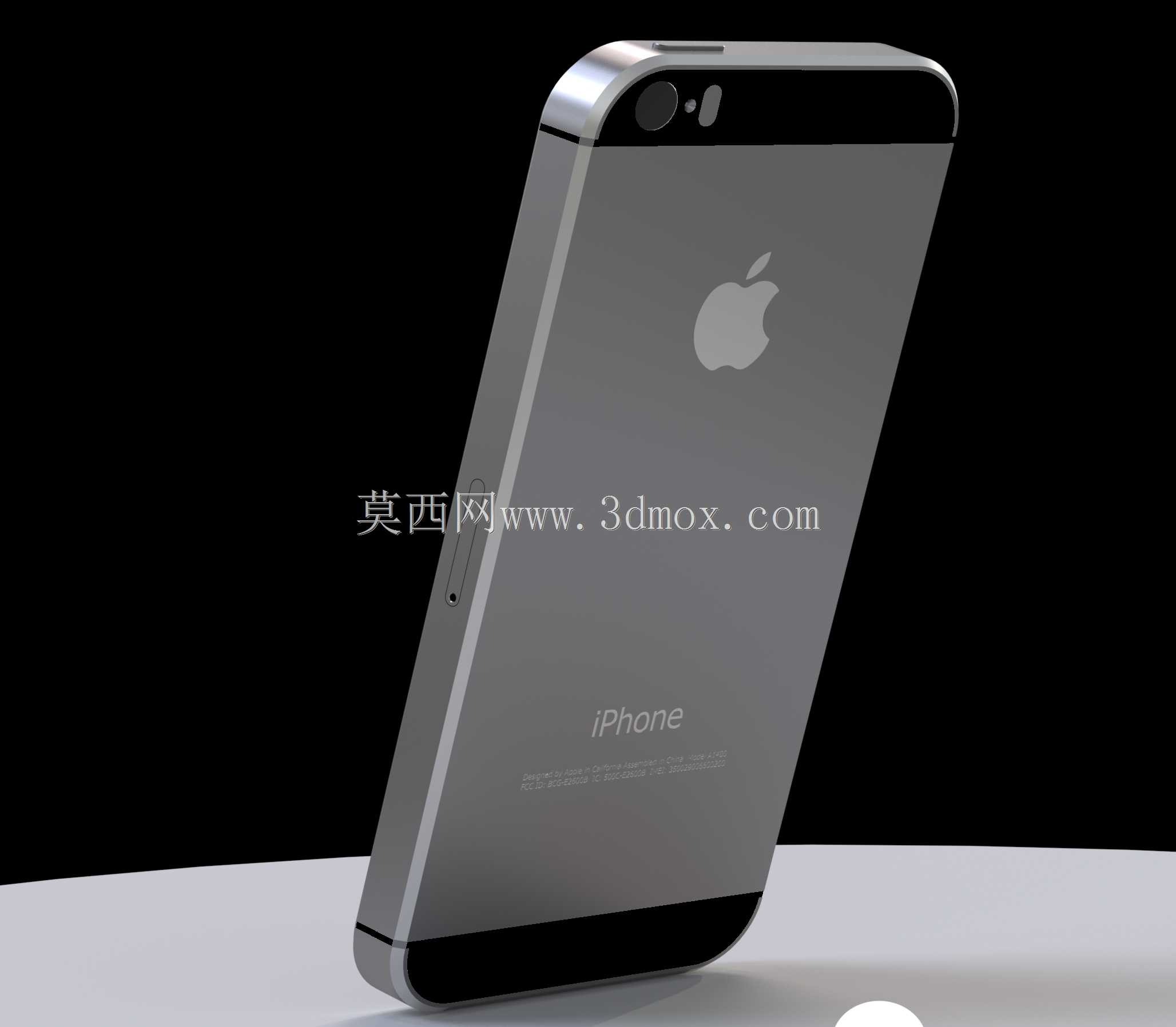

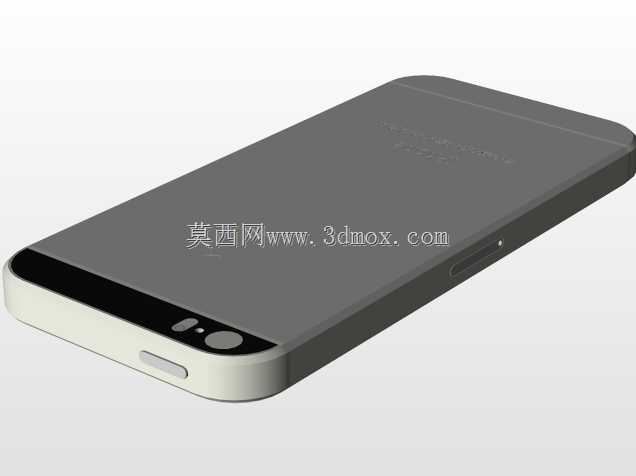

苹果iPhone5S智能手机外观结构三维建模

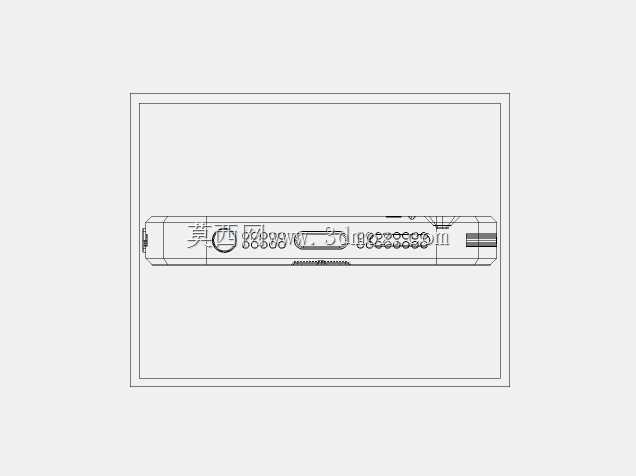

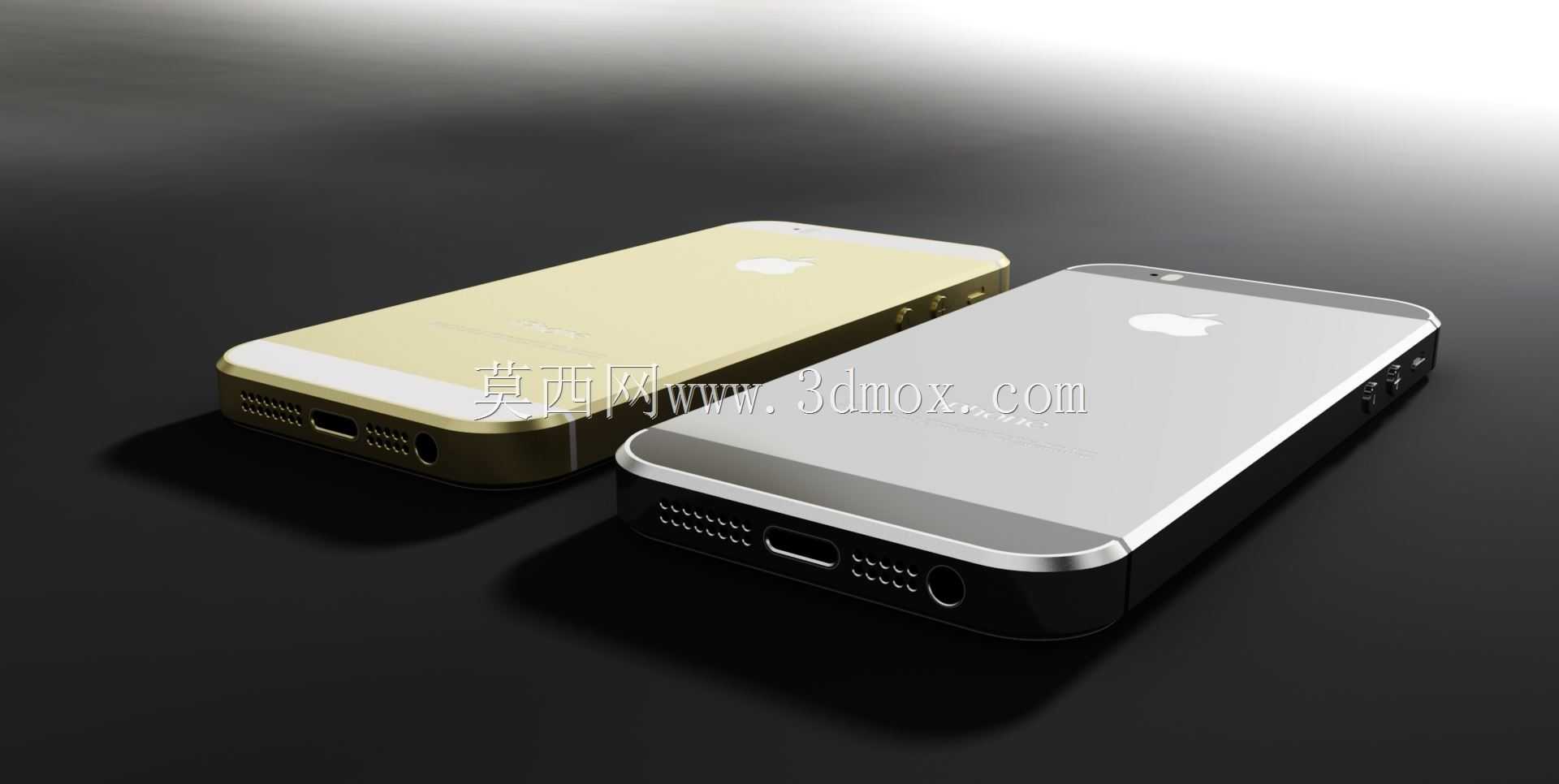

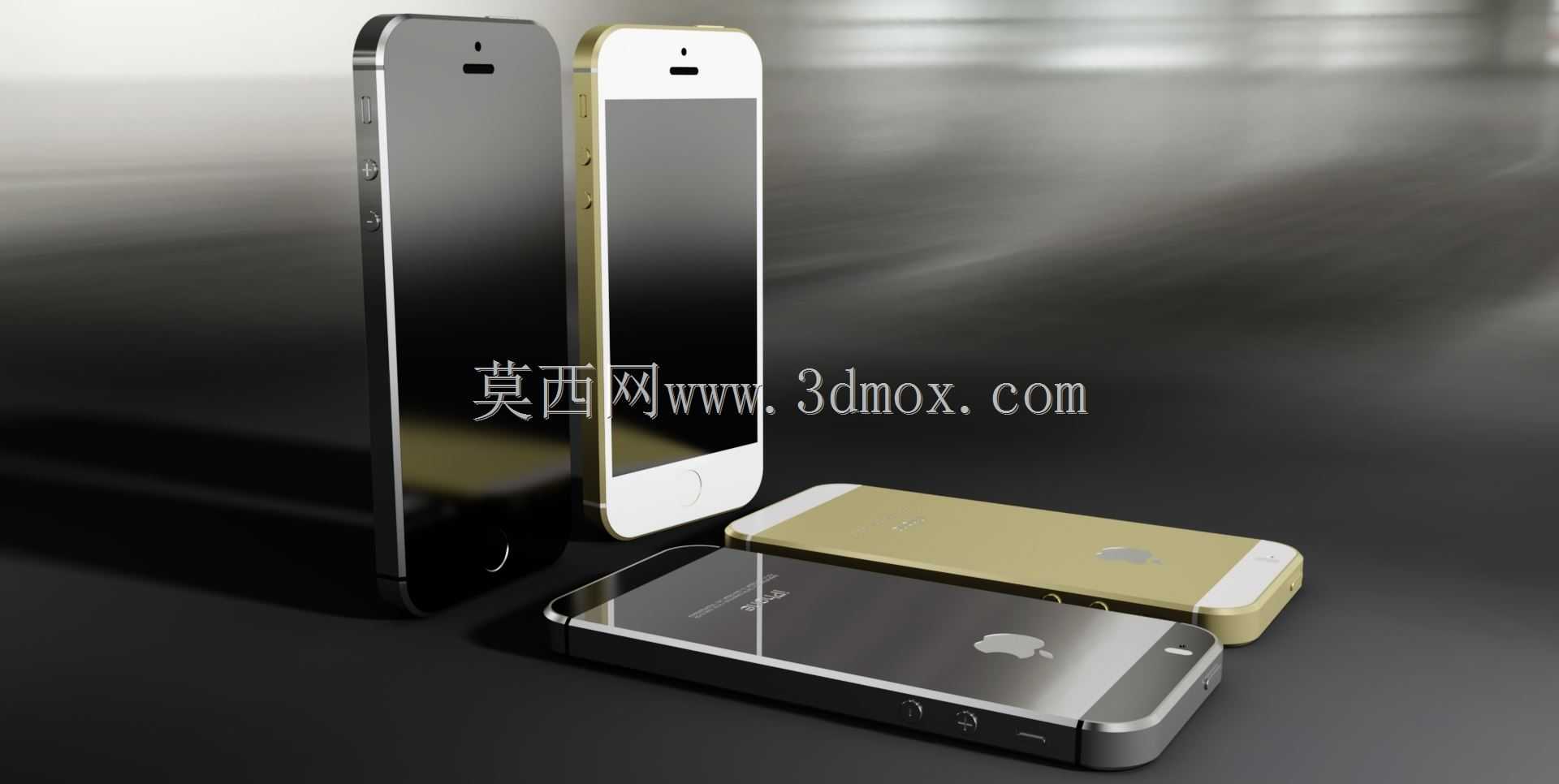

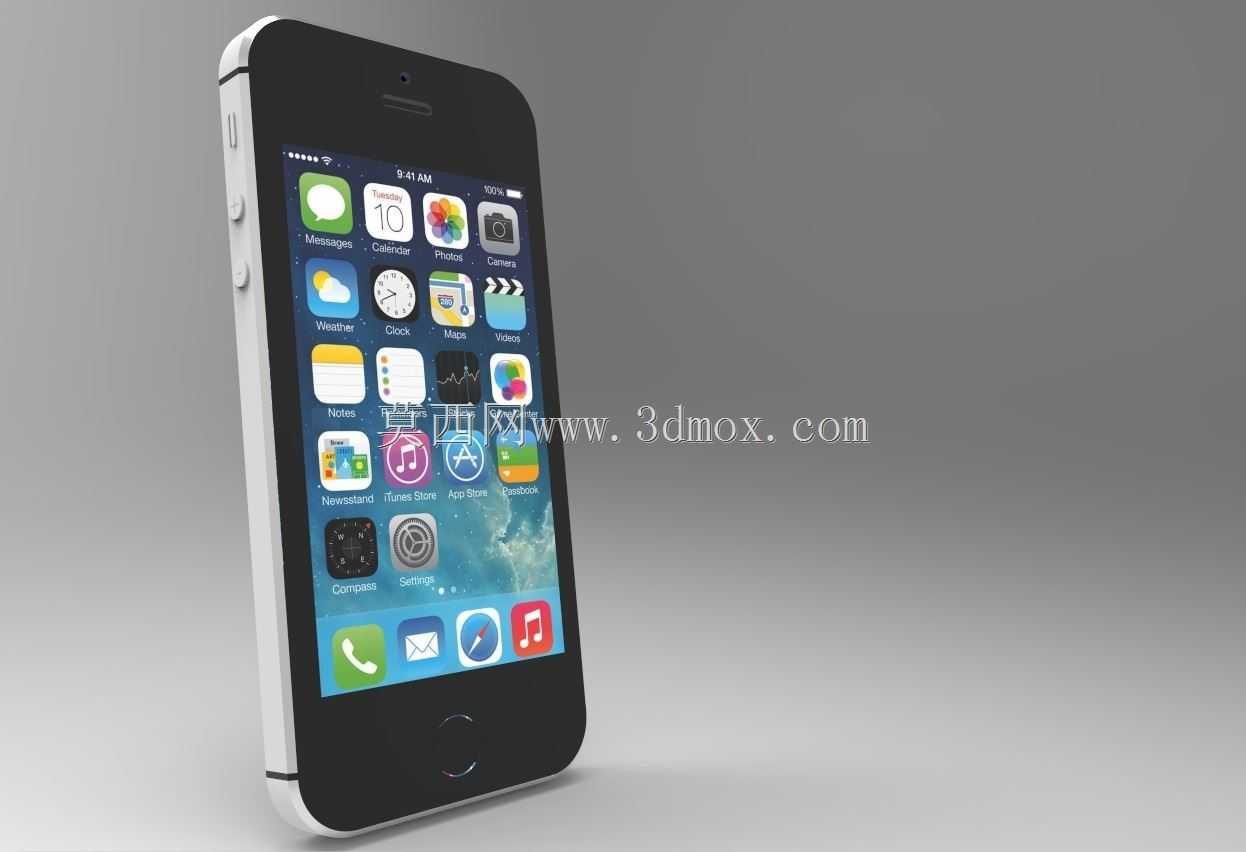

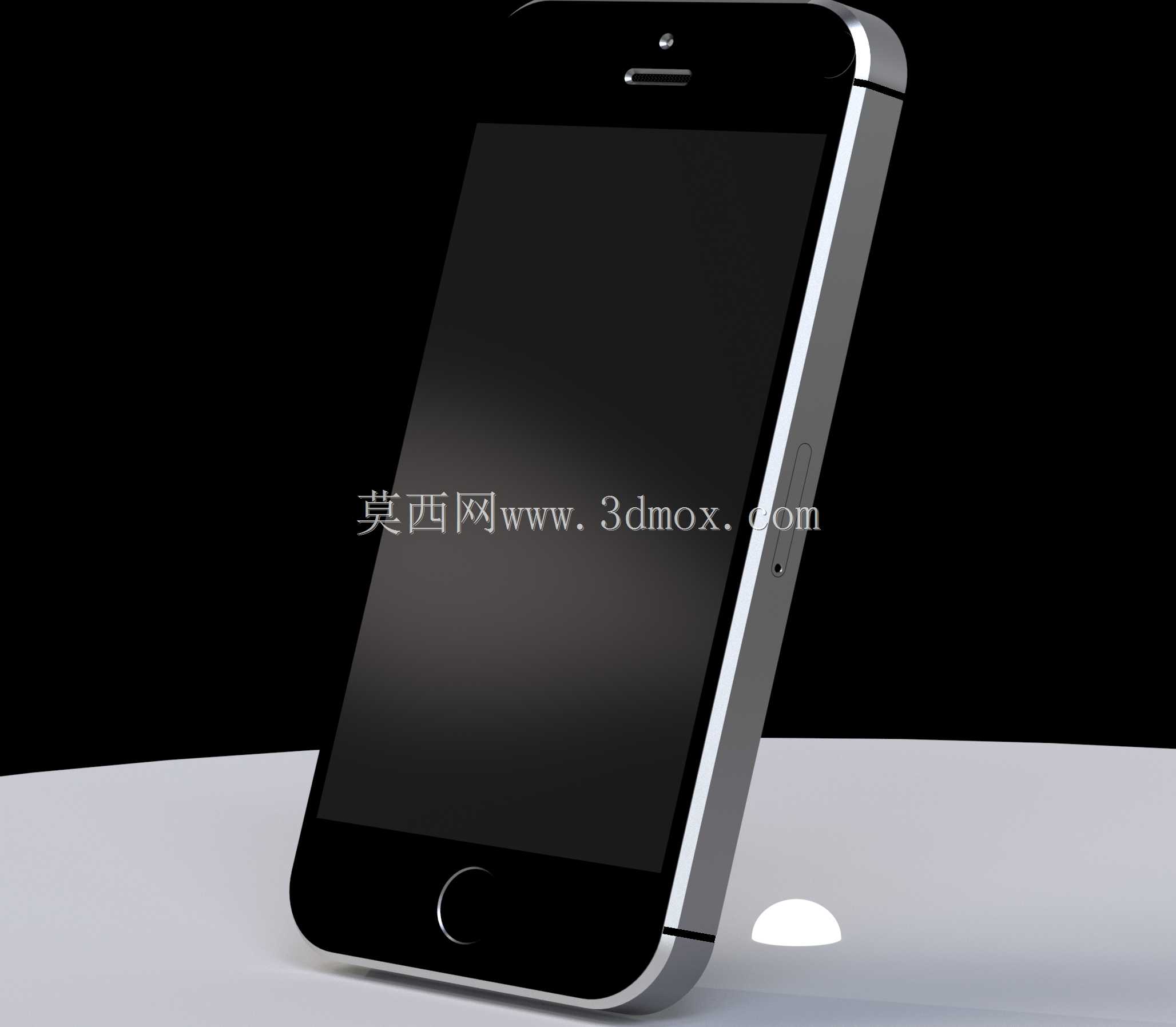

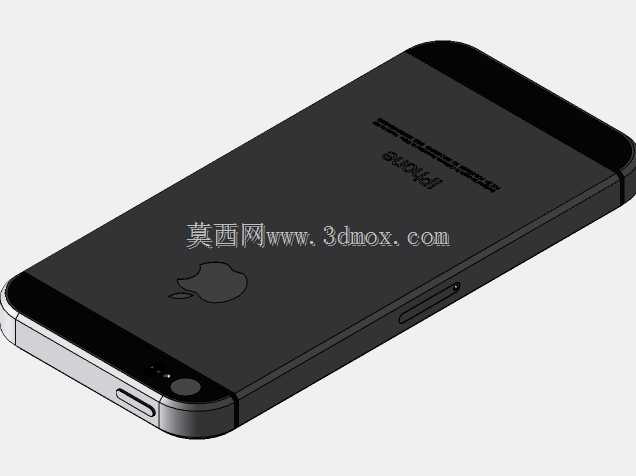

这款消费电子类手持通讯终端的三维实体建模，完整还原了直板触控智能手机的整机结构特征，建模过程中严格遵循消费电子行业手持设备的人机工程设计逻辑，所有外观曲面、结构边界均参考量产机型的实际装配公差要求搭建，可直接用于数码产品结构设计教学、外观方案验证、周边配件适配开发等场景。从实际应用场景来看，该模型可作为手机保护套、贴膜、外接扩展配件等周边产品设计的基准参照，设计师可直接基于模型外轮廓提取贴合曲面，避免反复测绘实机产生的尺寸偏差，也可用于消费电子结构设计课程的逆向建模教学案例，帮助初学者掌握消费电子产品的曲面拆分、壁厚控制、按键与机身配合间隙设计等核心技能。模型完整还原了整机的外形尺寸边界，机身正面的触控屏区域、前置传感器开孔、听筒开槽位置均与实机装配位置一致，侧边的音量按键、静音拨片、SIM卡托开孔、电源按键的凸起高度与按压行程预留空间均按照实际装配要求设置，底部的扬声器开孔、数据接口、麦克风开孔的排布位置与孔径大小均符合量产机型的结构设计规范，背面的摄像头模组凸起高度、闪光灯位置、机身背部曲面的弧度过渡均做了精准还原，确保模型与实机的外轮廓偏差控制在结构设计允许的公差范围内。建模过程中采用实体建模与曲面建模结合的思路，机身中框的金属倒角部分采用曲面放样后与主体实体做布尔合并，确保倒角过渡顺滑无破面，前后玻璃面板与中框的配合台阶按照实际装配的0.1mm间隙预留，避免后续做装配干涉检查时出现误判，所有按键部件均作为独立实体存在，可单独拆分用于按键结构的受力分析或者按键手感模拟，内部结构虽然未做完整还原，但预留了主板、电池、摄像头模组的安装空间边界，可作为整机堆叠设计的基础参照框架。在做周边配件适配设计时，可直接提取模型外表面做偏置处理生成保护套的内腔曲面，根据不同材质的收缩率调整偏置量即可快速生成保护套的初始模型，也可基于屏幕区域的平面轮廓生成钢化膜的外形轮廓与开孔位置，大幅缩短周边产品的开发周期，减少实机打样的次数。对于结构设计初学者而言，该模型可用来练习消费电子产品的分模思路、曲面连续性控制、装配间隙设置等实用技能，通过拆解模型的建模步骤，可快速掌握手持消费电子设备的建模逻辑，理解外观设计与内部结构堆叠之间的平衡关系，避免出现外观曲面无法适配内部元器件安装的设计问题。
