家用抛物面卫星信号接收天线结构设计

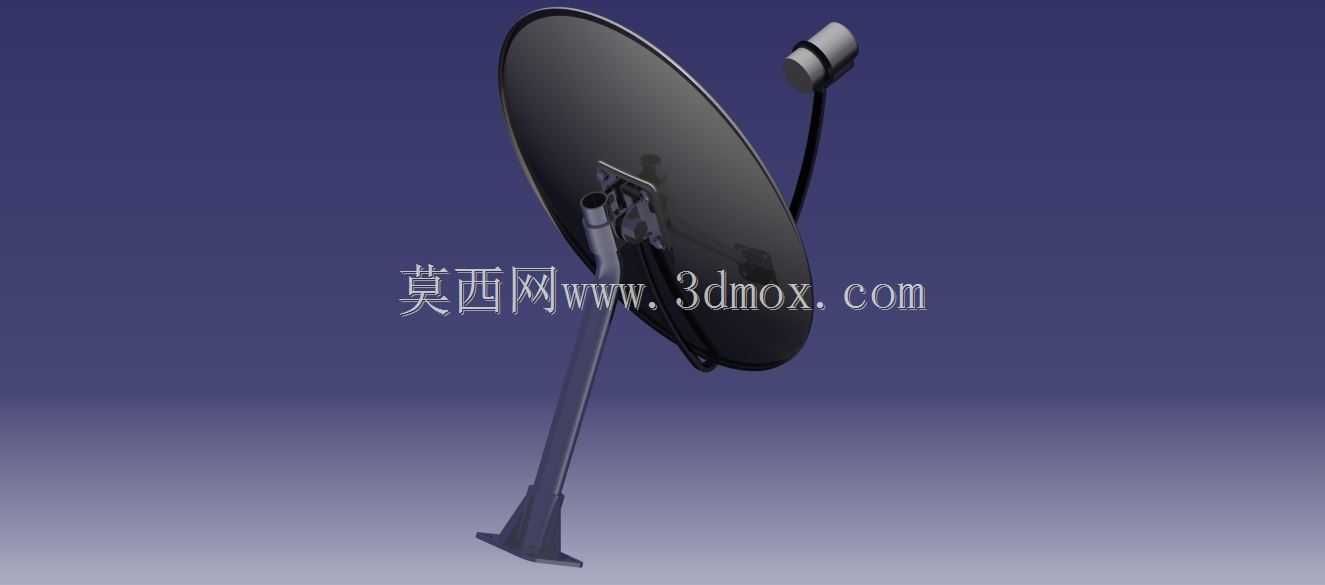

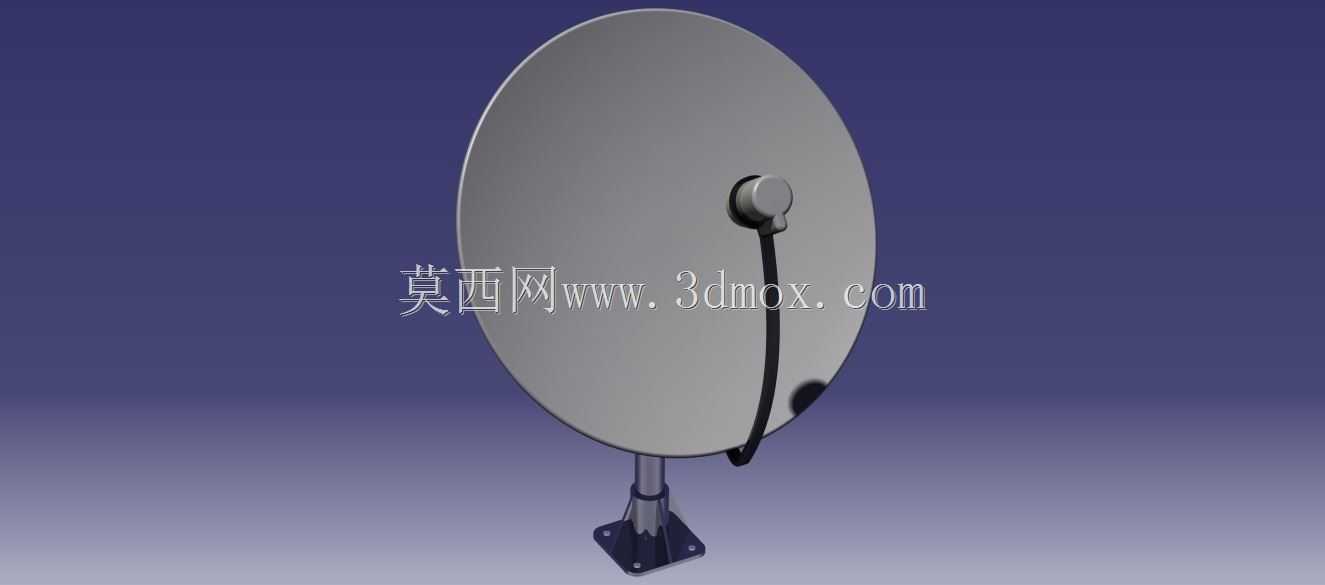

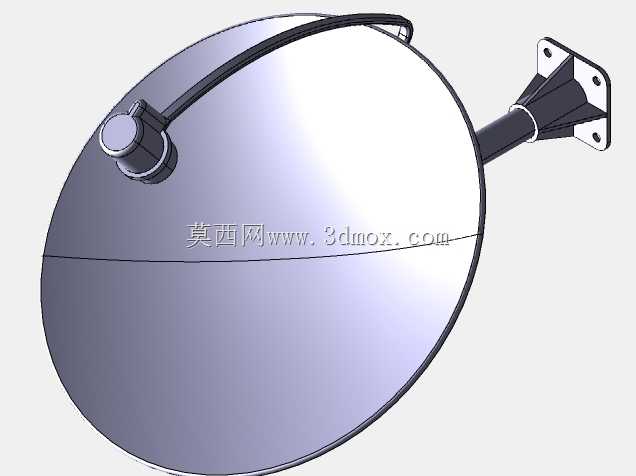

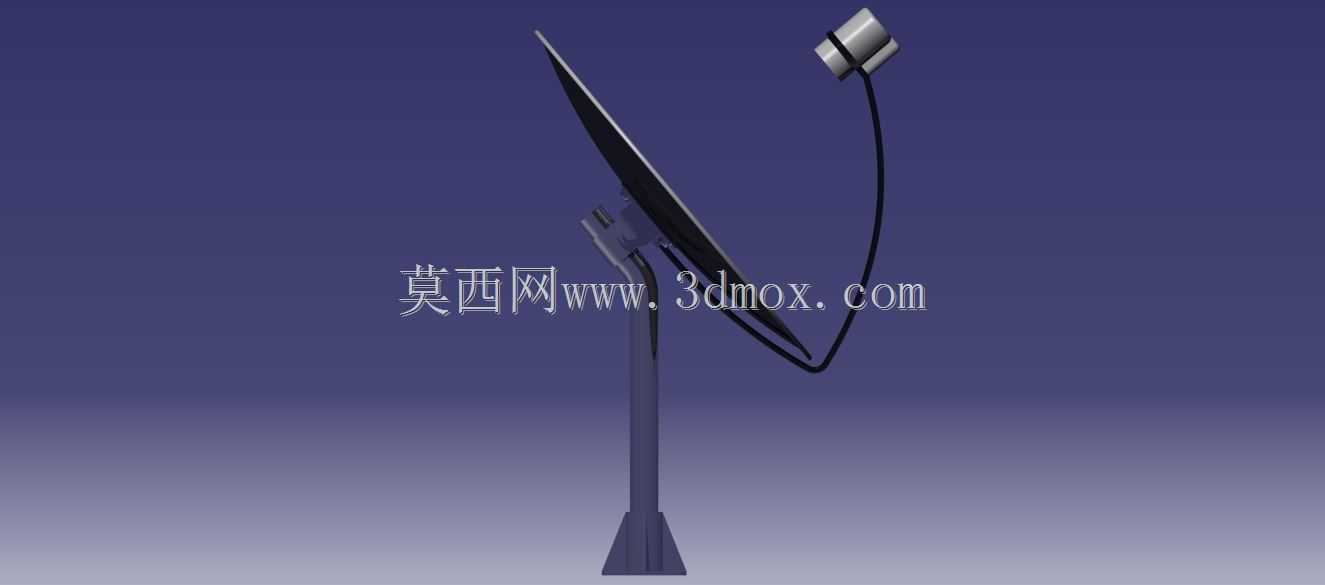

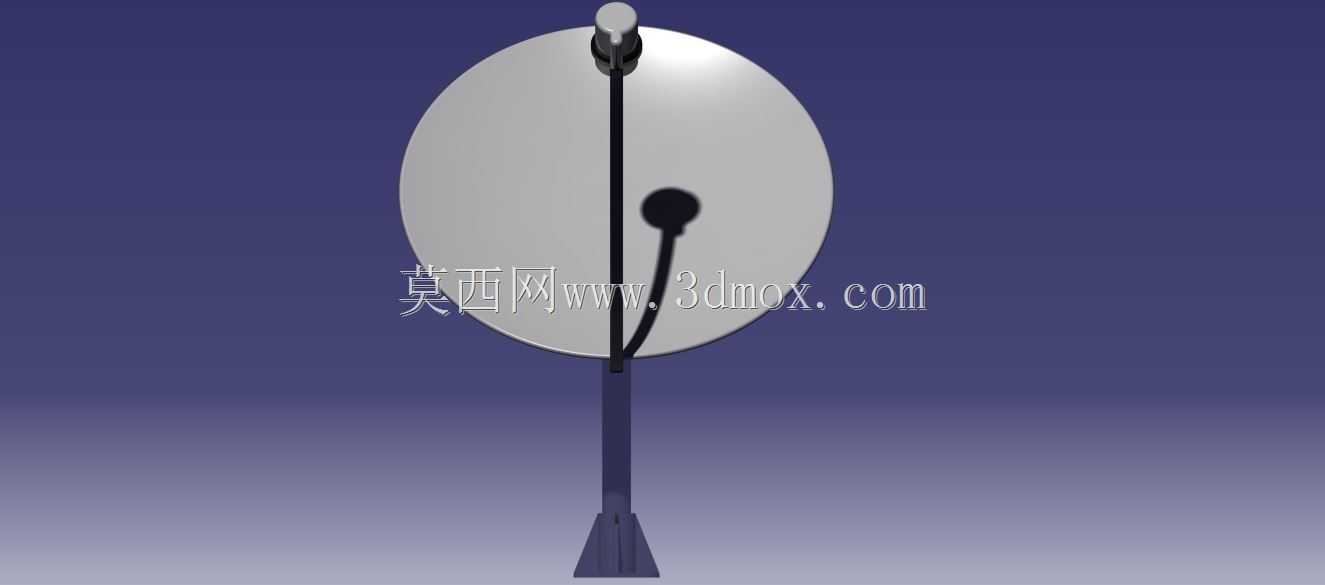

这款卫星信号接收装置主要面向民用卫星电视信号接收场景，广泛应用于偏远乡村、城郊民居、临时户外作业营地等有线网络覆盖不足的区域，能够稳定捕获地球同步轨道通信卫星下发的广播电视信号，为终端用户提供清晰稳定的电视节目信号源，解决偏远区域公共广电网络铺设成本高、覆盖难度大的实际问题。从实际用途来看，该装置通过抛物面结构的电磁波反射原理，将空间中传输的微弱卫星信号汇聚到焦点位置的高频馈源处，经过信号转换后通过同轴线缆传输至室内机顶盒，完成信号的解码输出，实现广播电视节目的稳定播放，同时也可适配部分卫星数据通信的信号接收需求，拓展使用场景。在功能特性设计上，该装置采用大曲率抛物面反射面设计，反射面采用金属材质成型，表面做抗腐蚀涂层处理，能够长期耐受户外日晒雨淋的复杂环境，避免金属氧化导致信号反射效率下降；馈源支架采用一体化弯折成型结构，保证馈源始终处于抛物面的几何焦点位置，减少安装调试过程中的位置偏差带来的信号损耗；底部支撑结构采用多角度可调设计，可根据安装地的经纬度计算出的卫星俯仰角、方位角进行灵活调节，适配不同区域的信号对准需求，降低普通用户的安装调试门槛。设计思路上，整体结构优先考虑户外安装的稳定性与耐用性，反射面采用分瓣拼接与整体成型两种适配结构，兼顾运输便利性与结构强度，支撑立柱采用加厚金属管材，底部预留膨胀螺栓安装孔位，可直接固定在水泥基座、建筑顶面或者墙面支架上，保证大风天气下的结构稳定性，避免装置移位或者倾覆。外形尺寸方面，反射面直径适配民用常用的接收规格，整体安装完成后纵向高度可根据支撑立柱的安装高度灵活调整，安装时需要预留反射面旋转调节的空间，避开周边高大建筑、树木的信号遮挡，保证反射面朝向卫星的方向无遮挡物，同时馈源与反射面的相对位置严格按照抛物面焦距设计，安装时无需额外调整焦距，仅需微调方位角与俯仰角即可完成信号对准，大幅降低非专业用户的安装难度。
