轻木激光切割固定翼小飞机结构设计

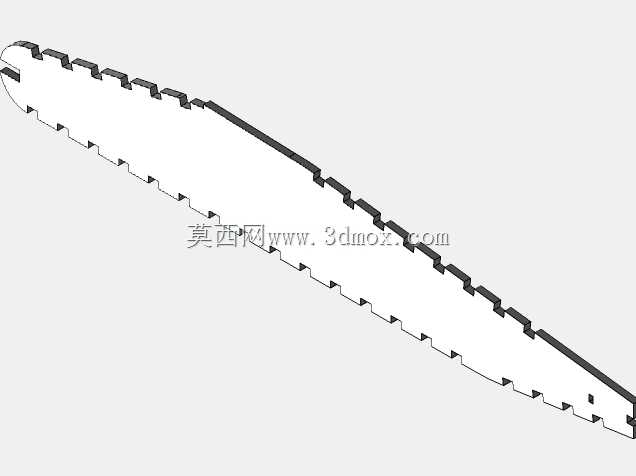

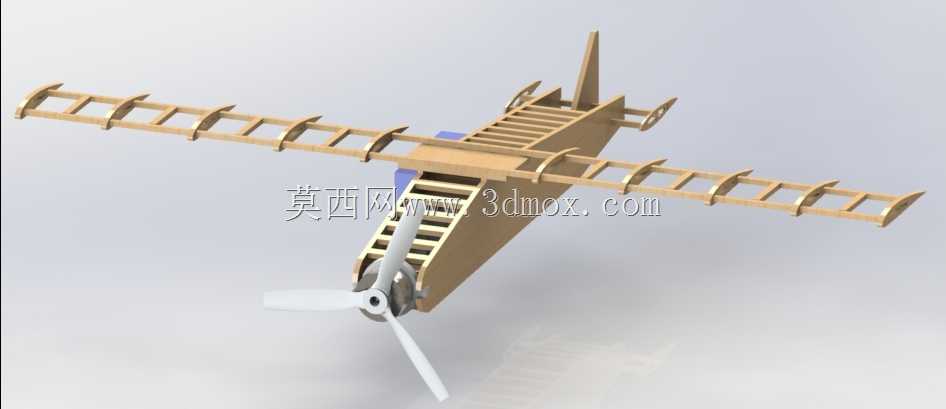

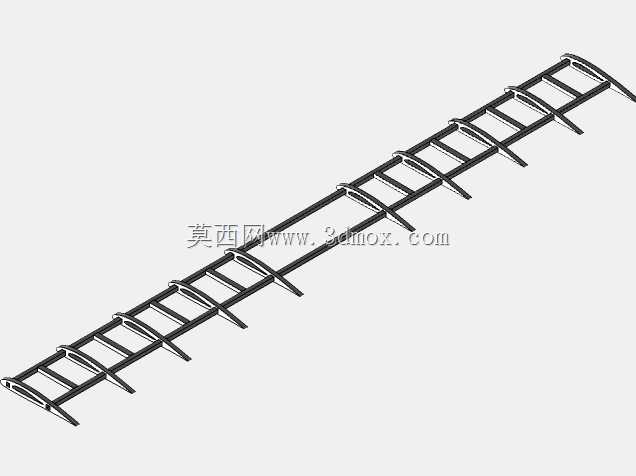

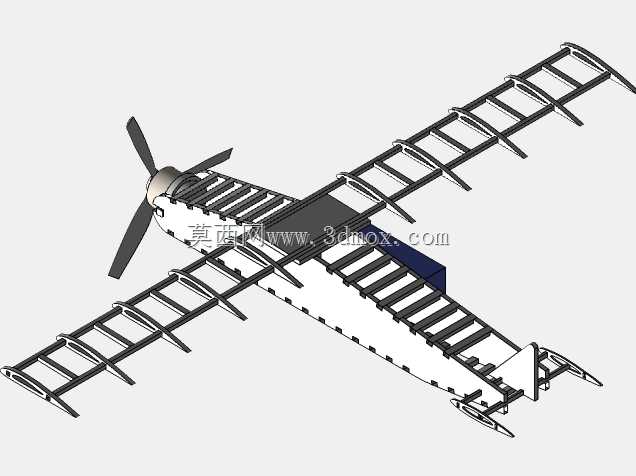

这套轻木结构固定翼航模的设计，核心面向室内及近距低空休闲飞行场景，适配新手入门练习与轻量航模改装需求，整体结构围绕轻量化与易加工性做了针对性优化。从结构布局来看，采用上单翼常规布局，翼面采用分段式翼肋加前后缘条的框架结构，翼肋沿翼展方向等距排布，通过翼梁串联形成整体承力结构，这种设计既可以保证翼面的翼型精度，又能最大程度降低结构重量，同时预留了蒙皮粘贴的安装基准面，后续覆热缩蒙皮后可快速形成光滑的气动外形。机身主体采用层板拼接的箱式结构，前段预留了动力电机的安装座，安装位做了加厚层板补强，可适配不同KV值的外转子无刷电机，电机座的安装孔位采用通用化设计，支持常规十字安装与X型安装两种电机固定方式，前端螺旋桨预留了足够的转动间隙，避免桨叶转动时触碰机身结构。机身中段设置了两个独立的舱位，靠前的舱位用于放置动力电池，舱位尺寸适配常规2S-3S容量500-800mAh的锂聚合物电池，舱内预留了魔术贴粘贴区域，可根据飞行重心需求调整电池前后位置，实现整机重心的快速配平；靠后的舱位用于放置电子调速器，舱位侧面预留了散热缝隙，可避免电调长时间大油门工作时出现积热问题。尾翼部分采用与主翼一致的框架式结构，平尾与垂尾均通过插接方式与机身尾部连接，插接位做了定位止口设计，安装时无需反复调整角度即可保证尾翼与主翼的安装角度符合气动设计要求，同时支持快速拆卸，方便外出携带时拆分收纳。整套结构的所有结构件均适配激光切割加工工艺，零件之间采用卡槽加少量胶水粘接的方式拼接，不需要复杂的工装夹具即可完成组装，拼接公差控制在0.1mm以内，组装后整体结构强度可满足常规飞行中的机动动作受力需求，不会出现低空小机动下的结构变形问题。主翼与机身的连接采用插接加橡筋捆绑的固定方式，既可以保证飞行中机翼的固定可靠性，在遇到轻微碰撞时，橡筋可提供一定的缓冲余量，避免机翼与机身的连接部位出现硬断裂。起落架部分采用轻量化的钢丝弯折结构，安装位预留了钢丝插接孔，可根据起降场景选择安装或者拆除起落架，拆除后可进一步降低整机重量，适合手抛起飞的飞行场景。整套结构的外形尺寸控制在1米翼展以内，机身长度控制在60厘米左右，整体起飞重量可控制在200g以内，对飞行场地的要求极低，小范围的开阔场地即可完成起降操作。
