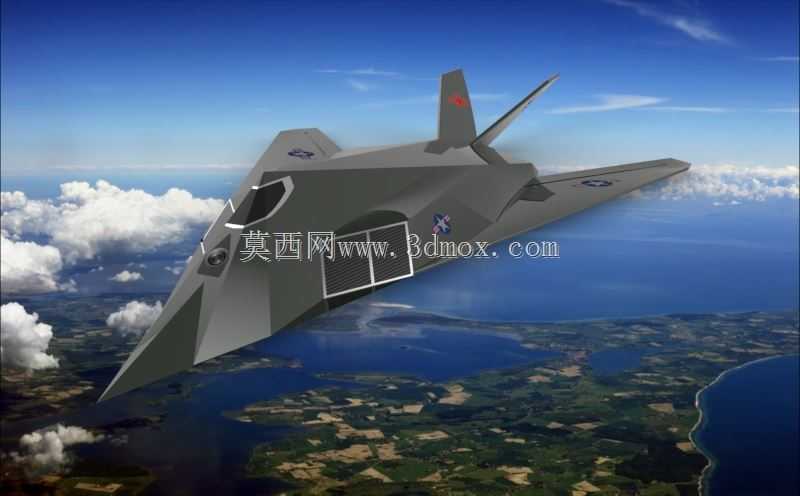

F-117夜鹰隐身战机多面体气动外形结构

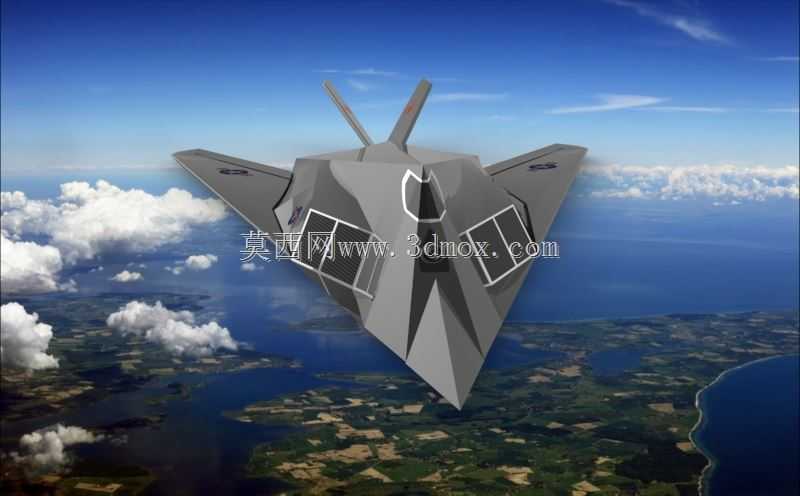

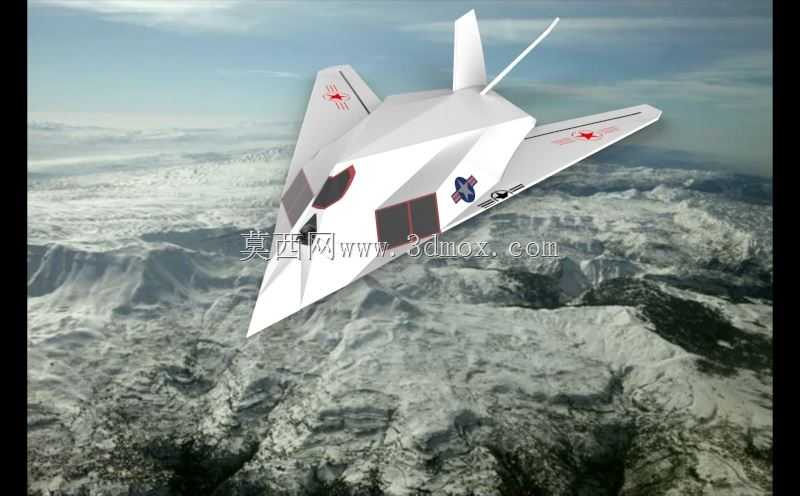

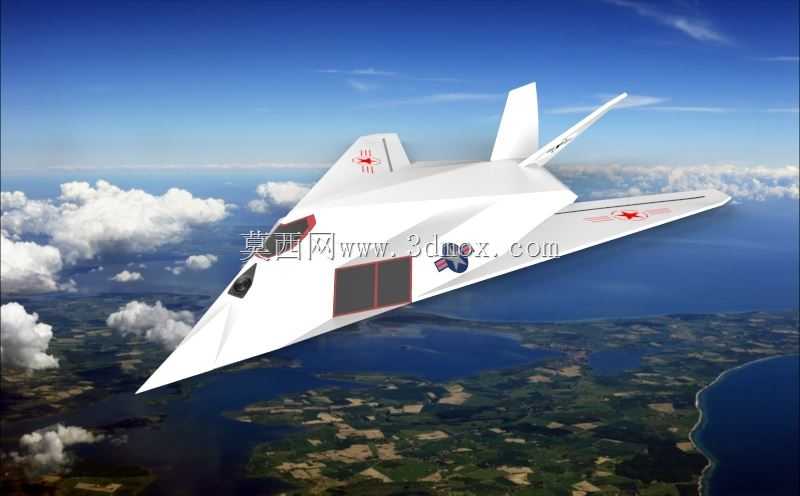

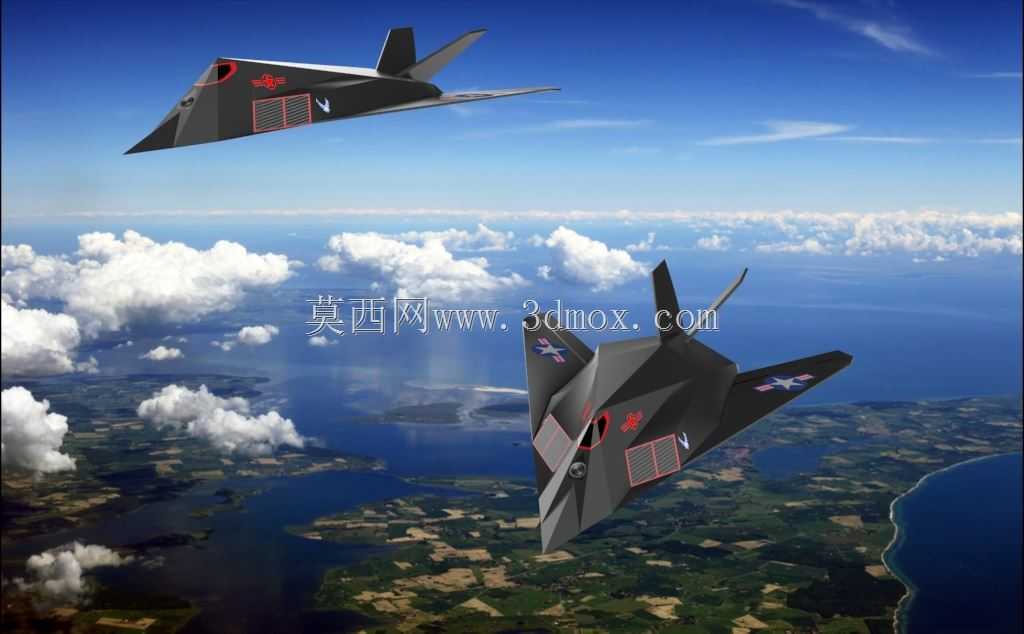

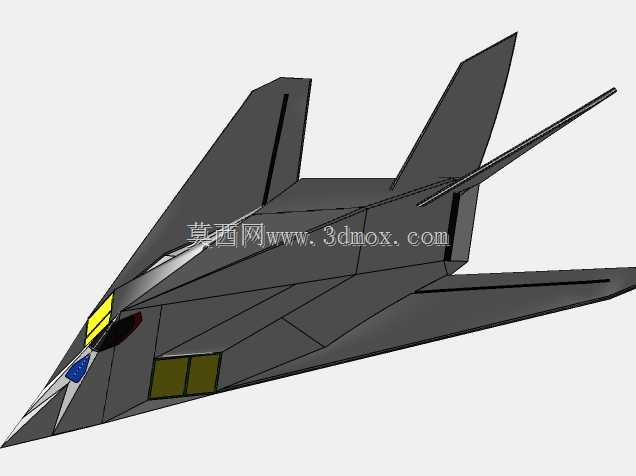

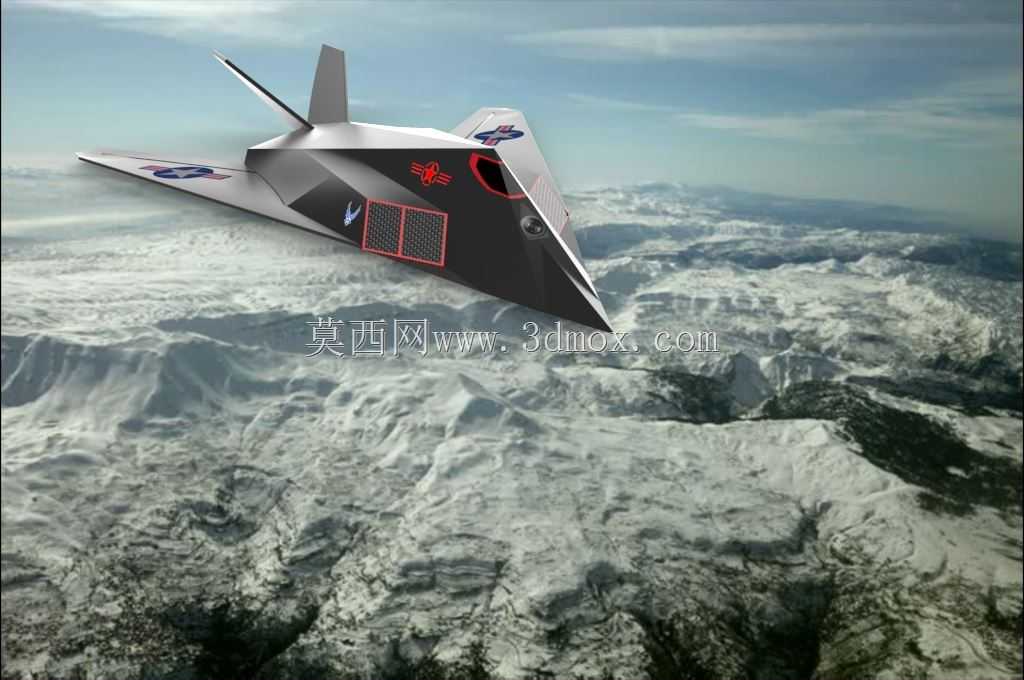

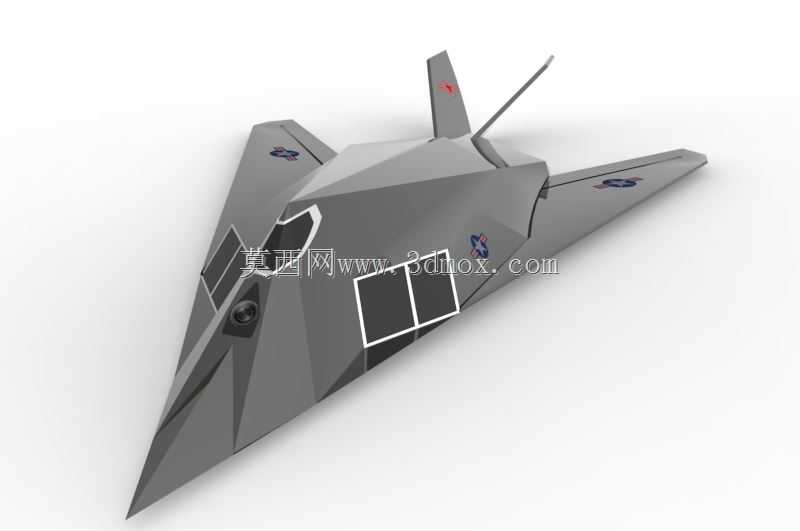

这款隐身战机的三维结构完全围绕雷达低可探测性需求展开，整体采用全多面体拼接构型，没有任何连续曲面结构，所有蒙皮板块均为平面形态，板块间的棱边按照固定角度平行排布，将入射雷达波集中反射到几个非威胁方向的窄波束内，避免形成全向雷达回波。从结构设计逻辑来看，整机采用翼身融合的飞翼式布局，没有独立的水平尾翼与垂直尾翼，外翼段前缘后掠角较大，后缘呈W形锯齿设计，所有口盖、舱门的接缝均与棱边走向保持平行，避免出现垂直于雷达入射方向的直角缝隙。座舱盖采用多面体镀膜玻璃框架，整体与前机身棱边完全对齐，没有突出的圆弧结构，连机载传感器的窗口都做了平面化处理，嵌入机身蒙皮内，没有任何外露的凸起结构。进气道布置在机翼上表面，采用网状格栅覆盖入口，既可以保证发动机进气流量需求，又能遮挡发动机压气机叶片的强雷达反射面，尾喷口为扁平窄缝结构，沿机身后缘延伸布置，喷口下唇做了加长处理，能够快速混合发动机热喷流与外界冷空气，降低红外辐射特征。起落架舱、武器舱均采用内埋式设计，舱门边缘做了锯齿修形，关闭后与周围蒙皮完全齐平，没有突出的锁扣与缝隙。整机的结构边界严格控制在隐身气动要求的尺寸范围内，机长、翼展、机高的比例完全匹配多面体反射的角度要求，所有外露的天线都整合到蒙皮棱边内部，没有传统战机的刀状天线凸起。在实际应用场景中，这类结构设计主要用于穿透敌方防空网执行精确打击任务，全机没有任何外挂点，所有弹药均挂载在内置弹舱内，投弹时舱门快速开启关闭，尽可能缩短暴露时间。建模过程中需要严格控制每个平面的夹角精度，棱边的平行度误差会直接影响雷达反射特征的模拟效果，所有蒙皮板块的拼接处要做到零阶连续，不能出现曲面过渡，哪怕是极小的圆弧倒角都会破坏整体的隐身构型。机身内部的承力框架需要适配多面体的外形走向，框板的安装角度要与蒙皮平面垂直，避免出现异形曲面的加工面，降低实际生产中的工艺难度，毕竟全平面结构的蒙皮可以直接用板材折弯成型，不需要复杂的曲面拉形工艺，这也是该机型在设计时兼顾加工可行性的考量。尾翼采用V形布局，两个垂尾向外倾斜，同样为多面体结构，倾斜角度刚好与机翼棱边平行，既可以保证航向稳定性，又不会形成额外的雷达反射角。
