开源双足步行机器人机械结构设计

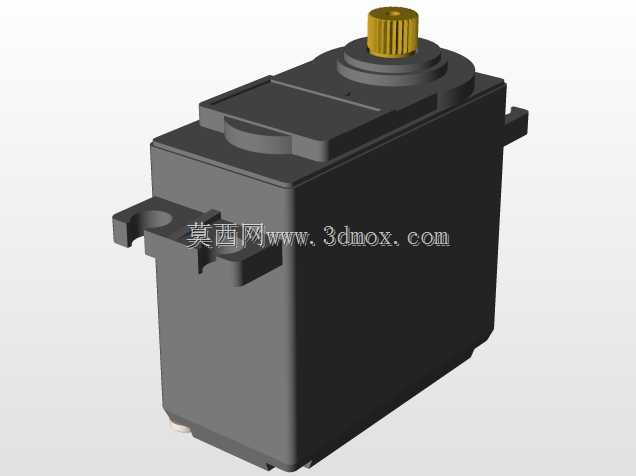

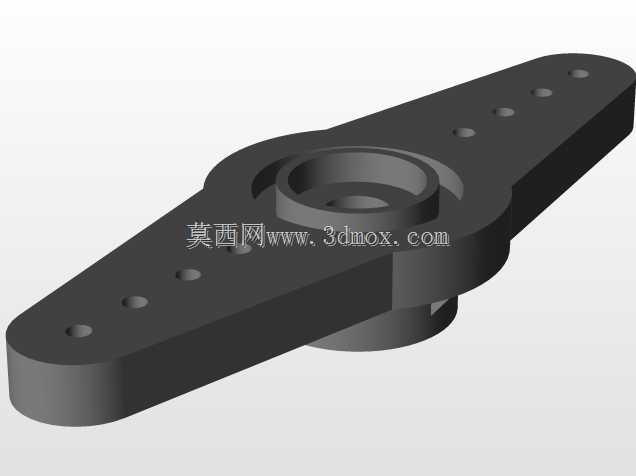

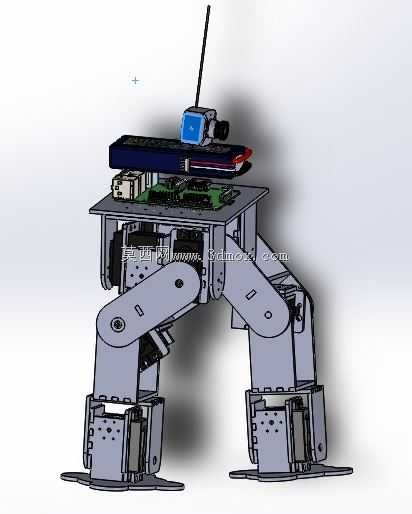

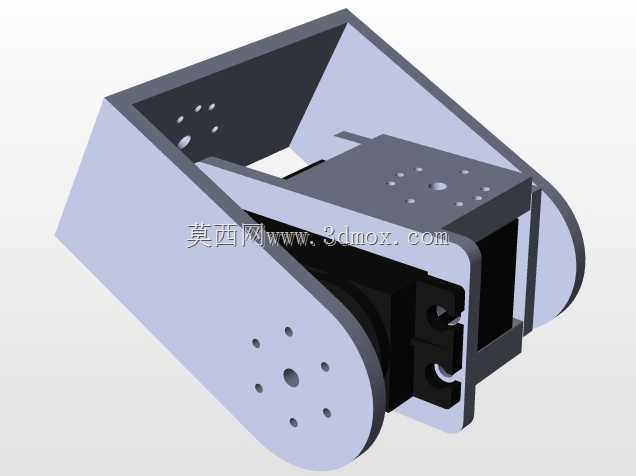

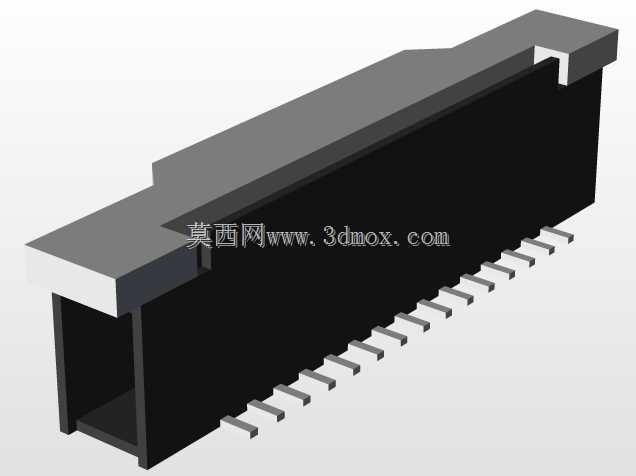

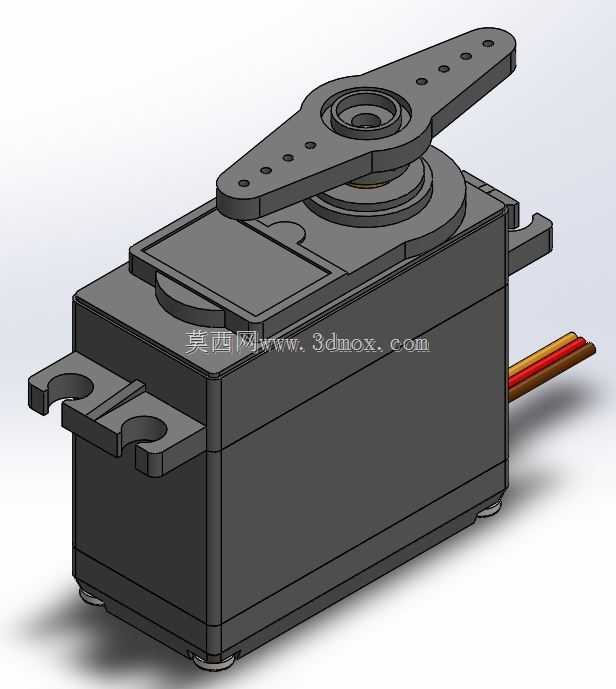

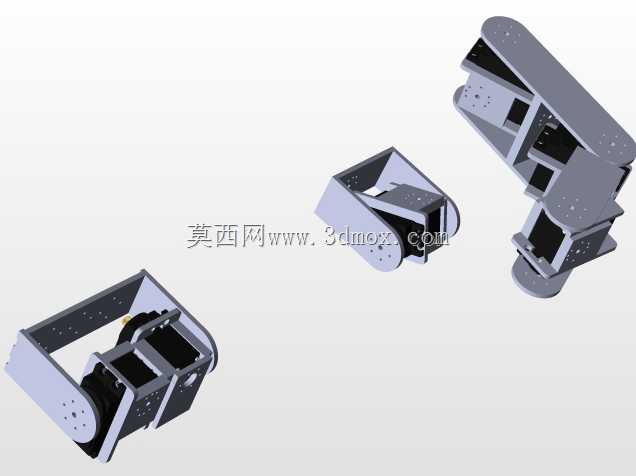

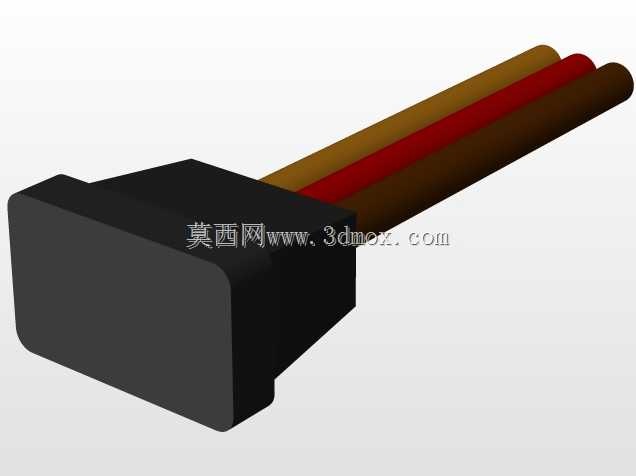

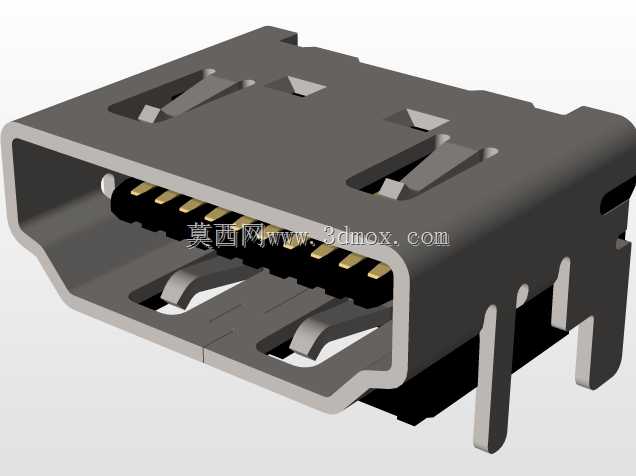

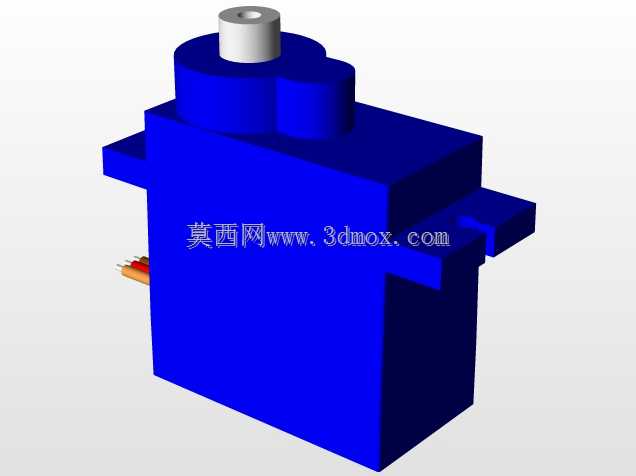

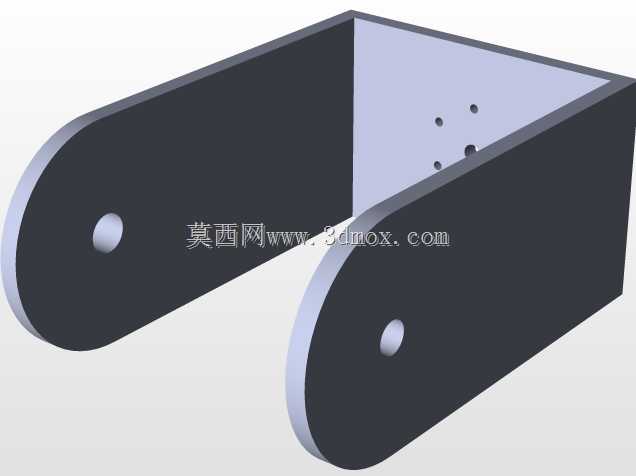

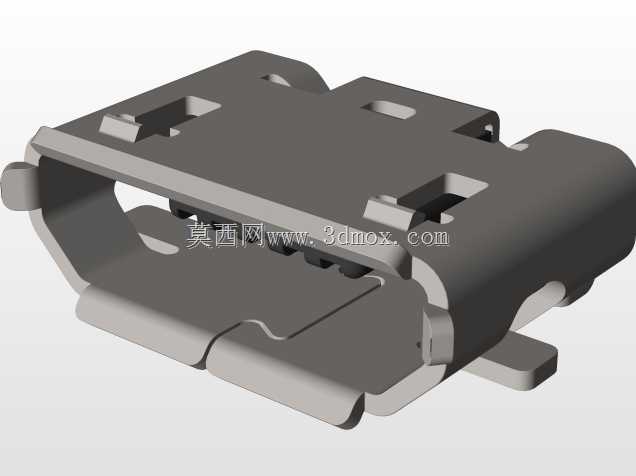

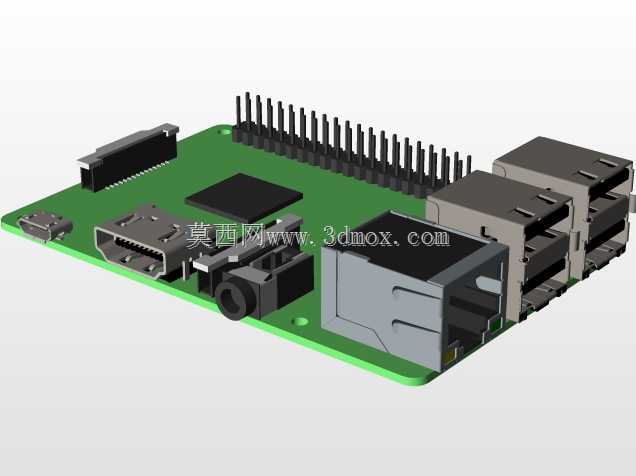

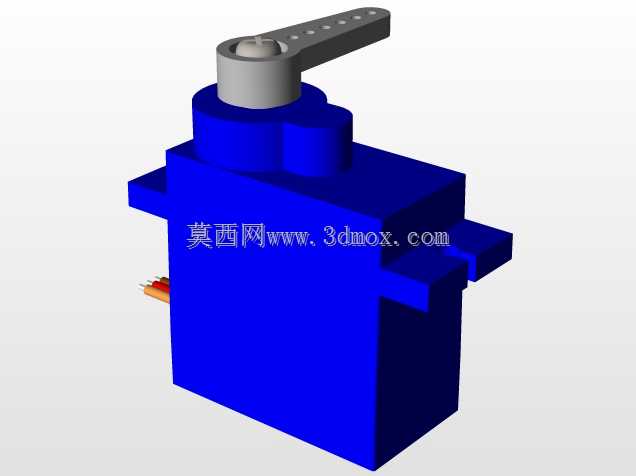

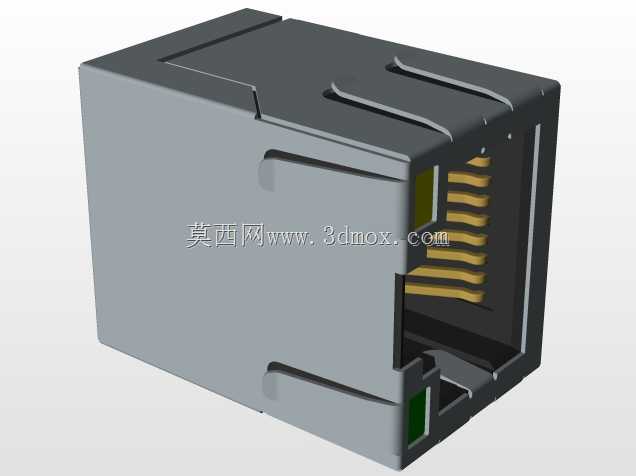

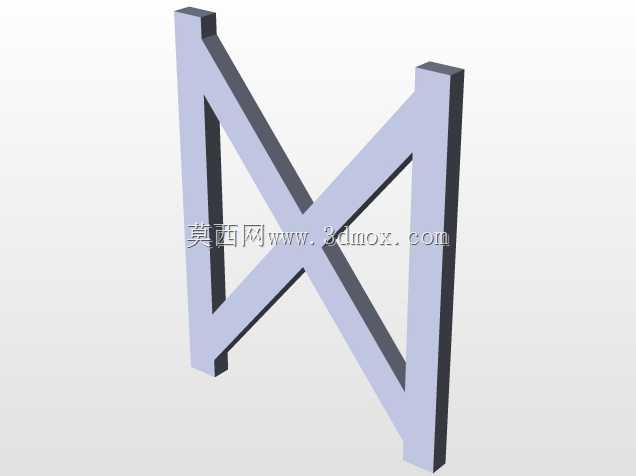

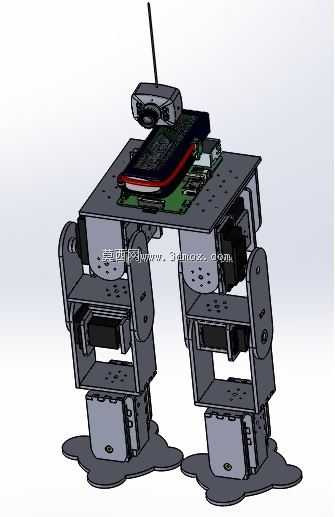

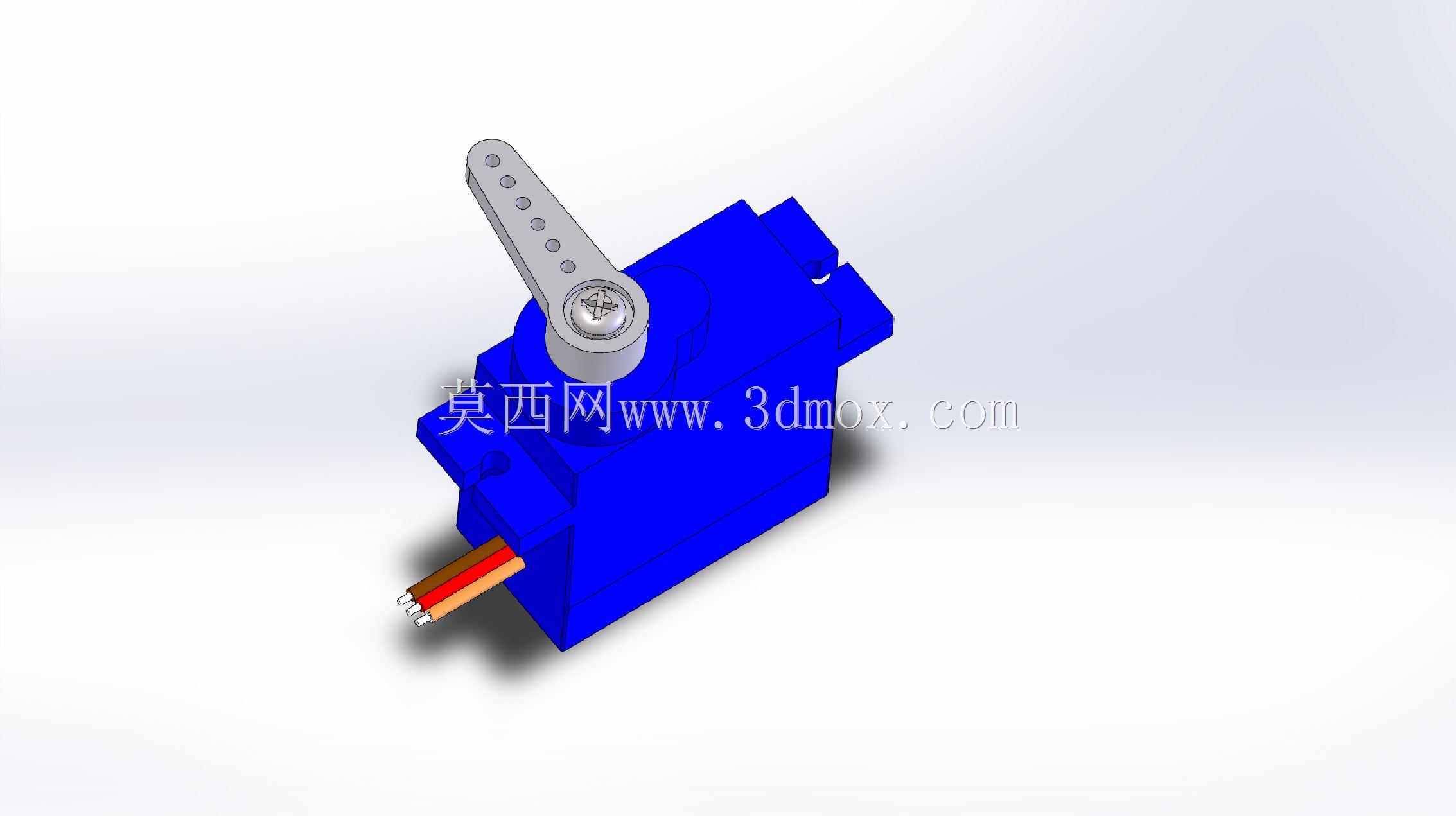

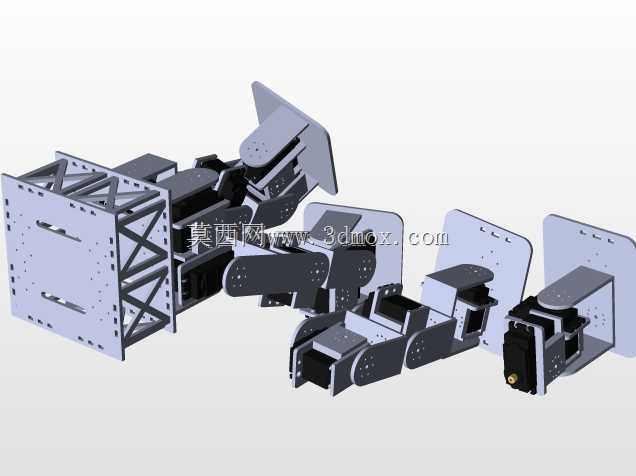

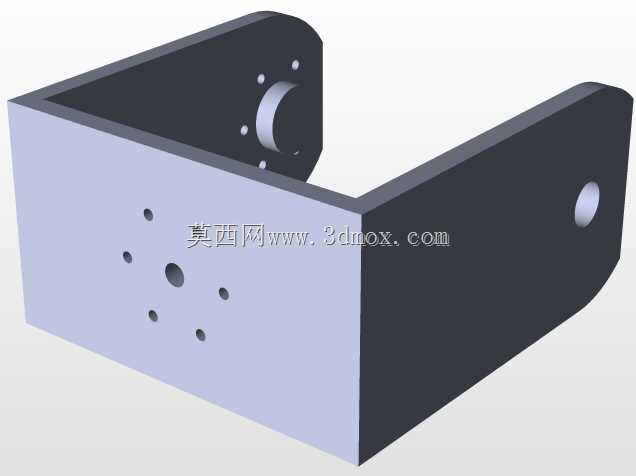

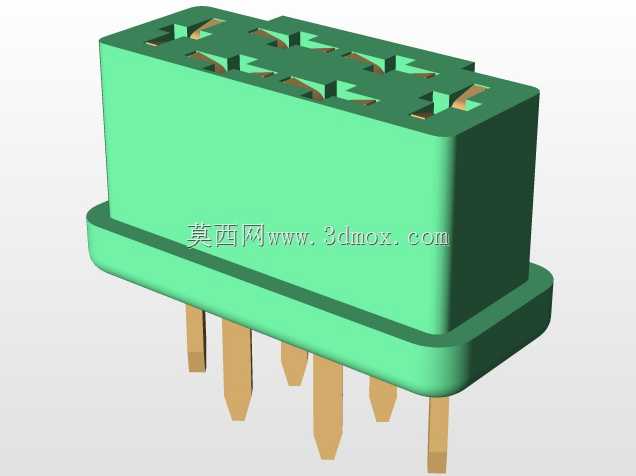

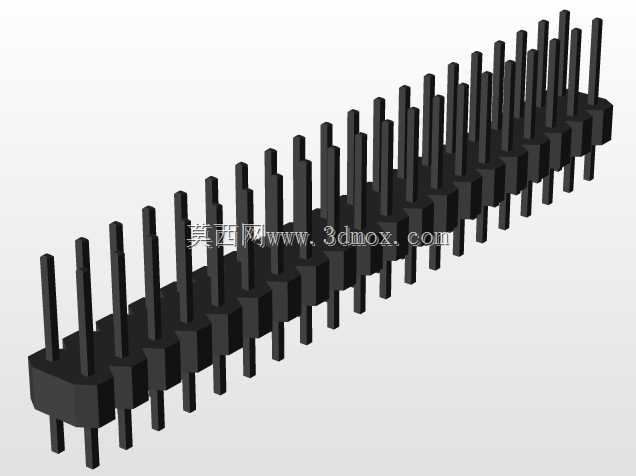

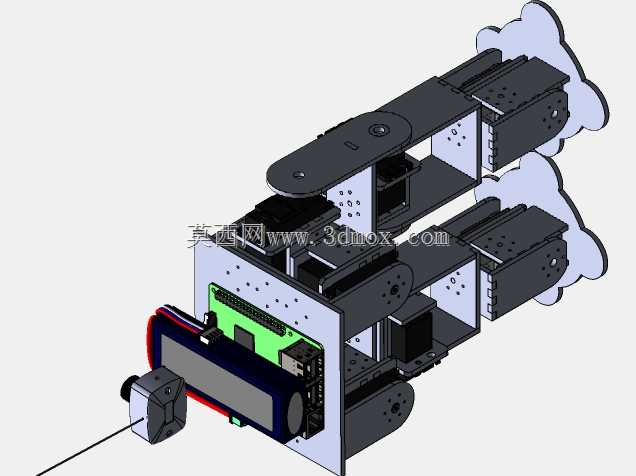

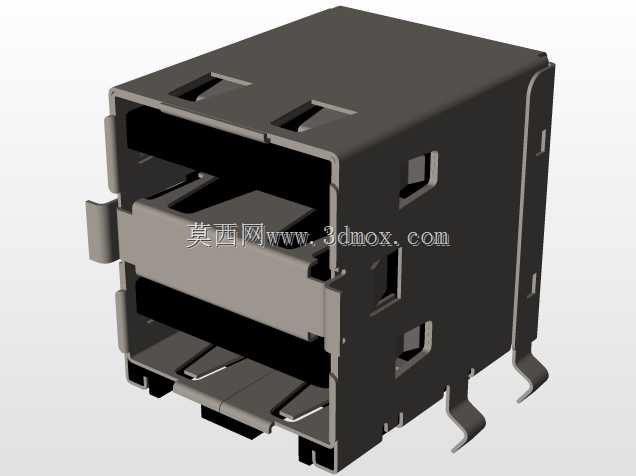

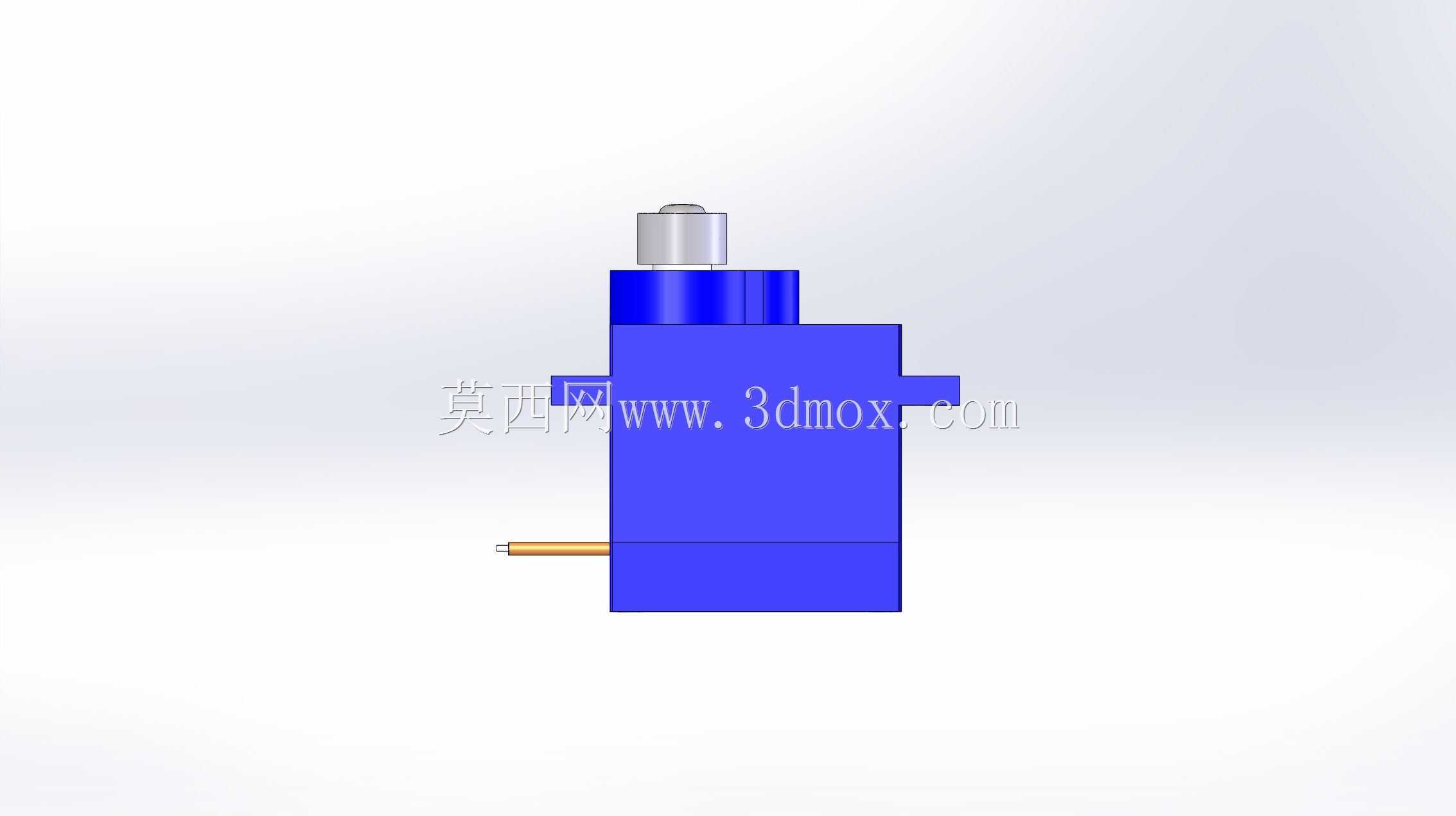

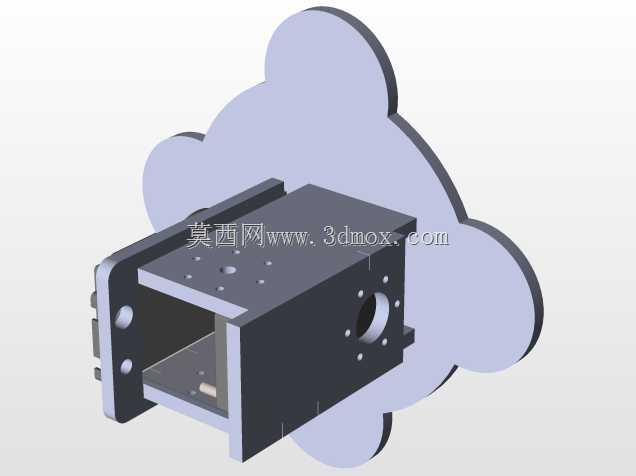

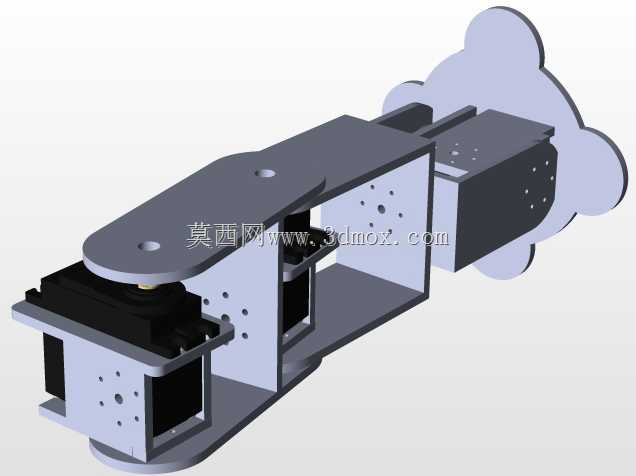

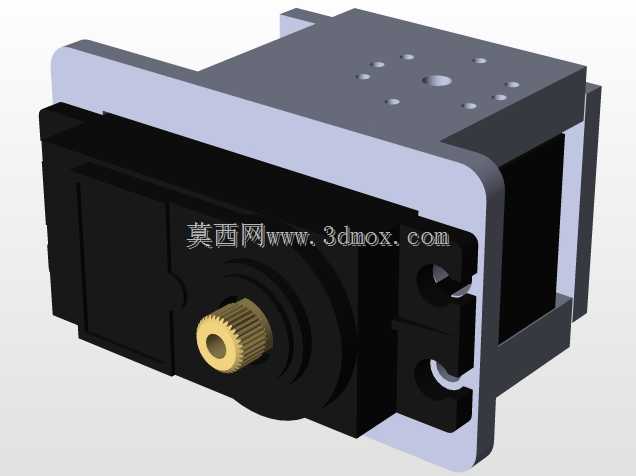

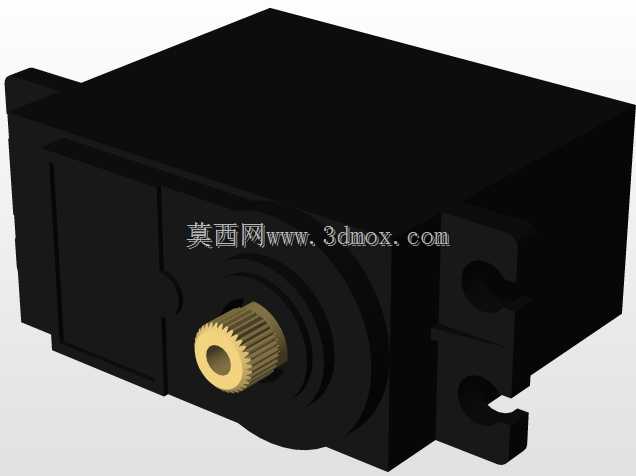

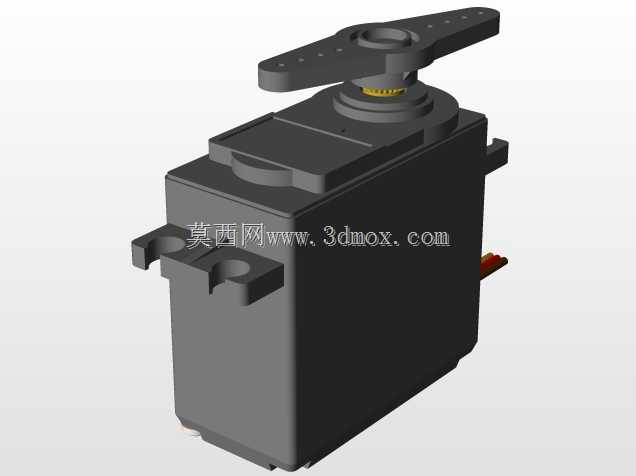

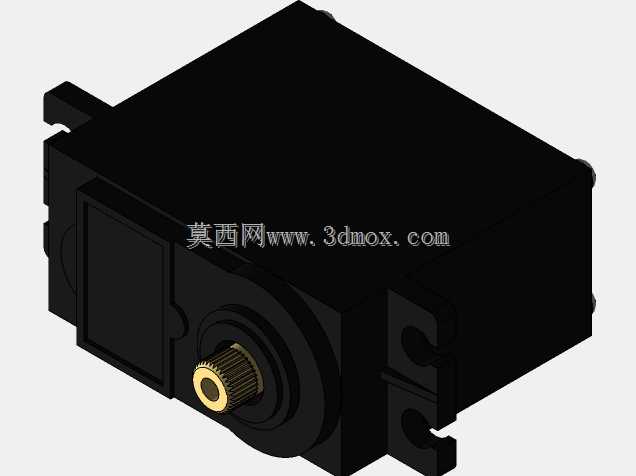

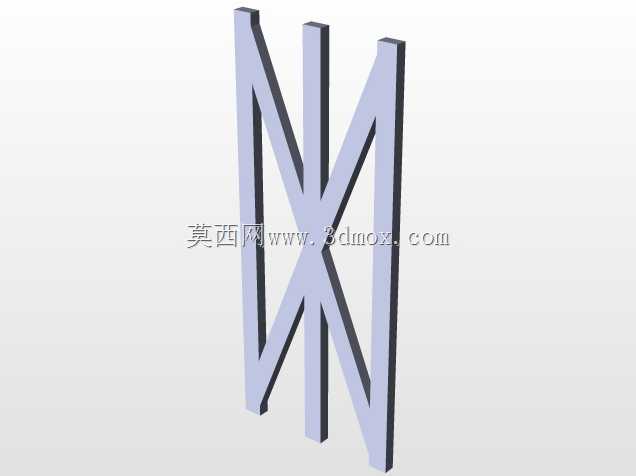

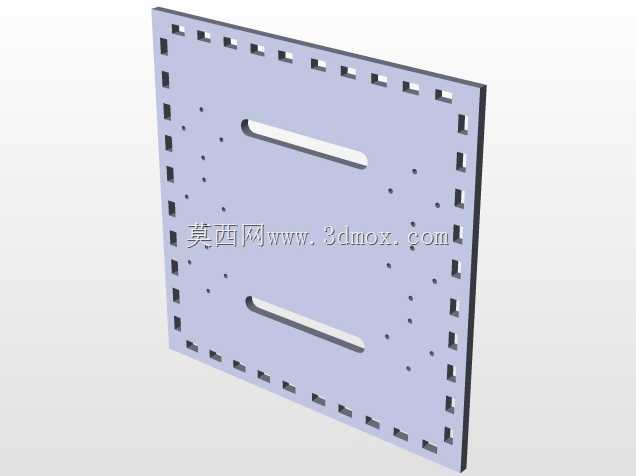

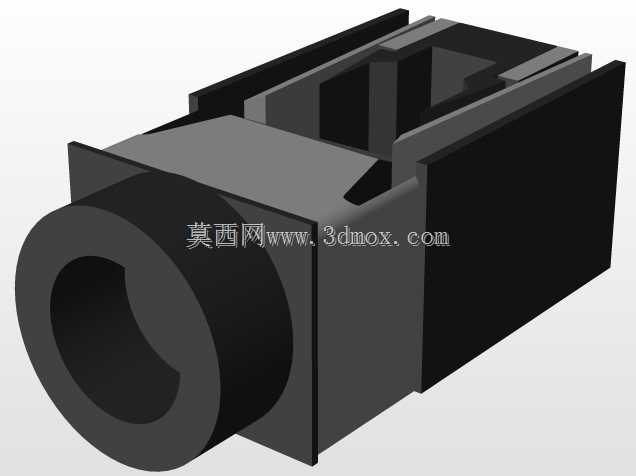

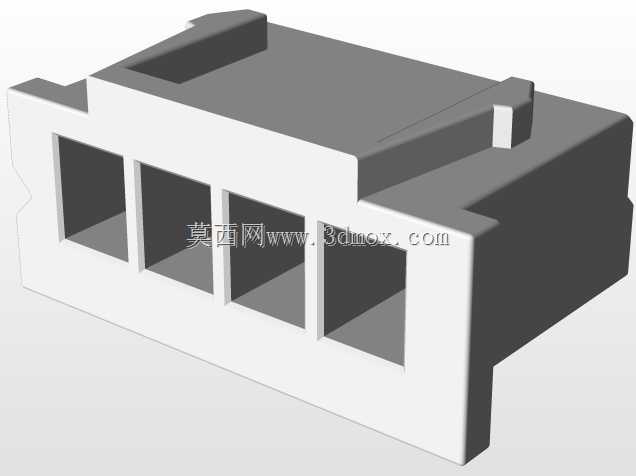

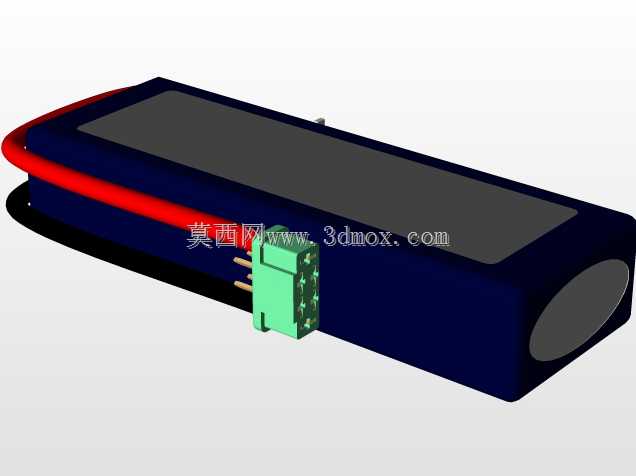

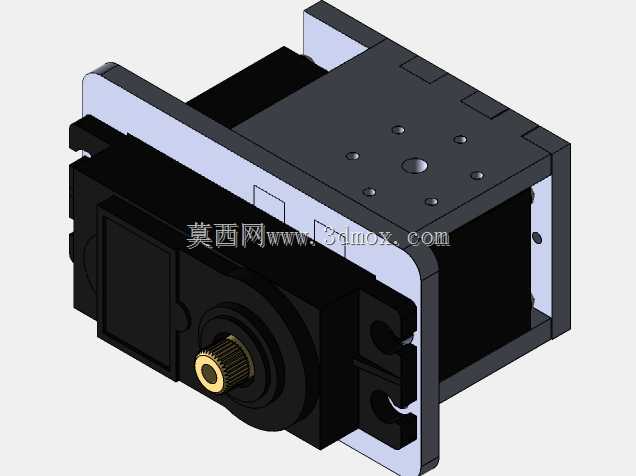

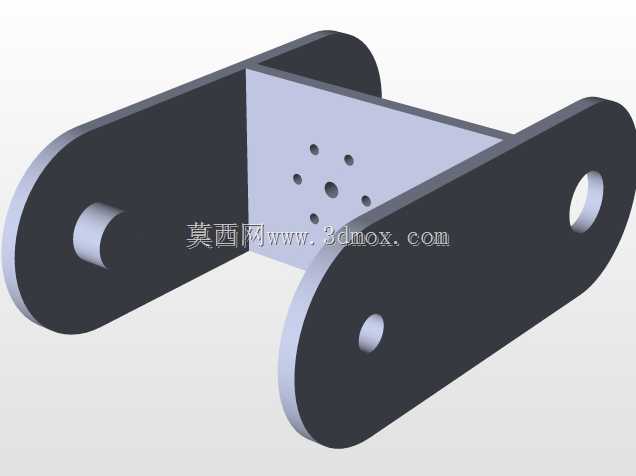

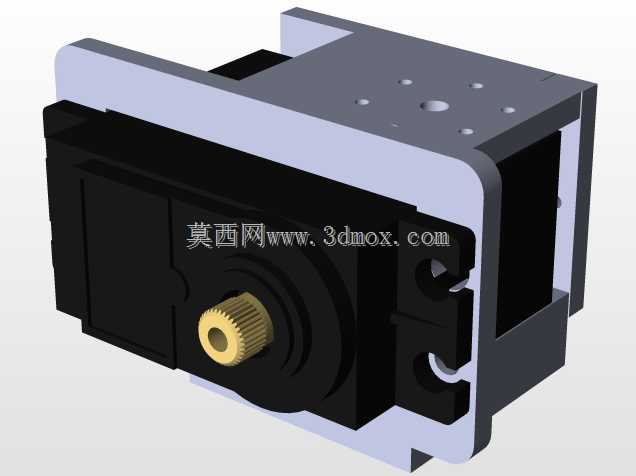

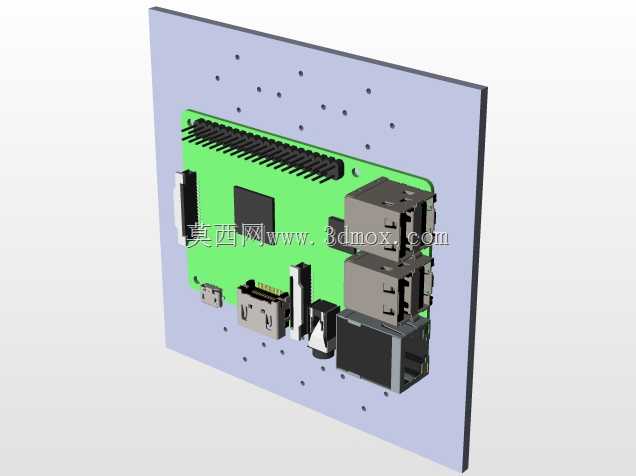

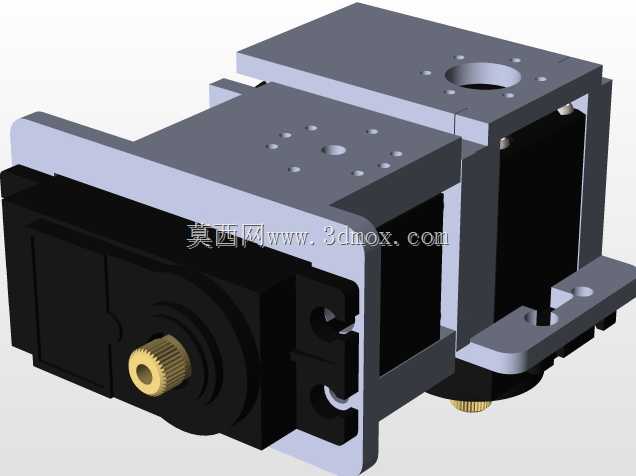

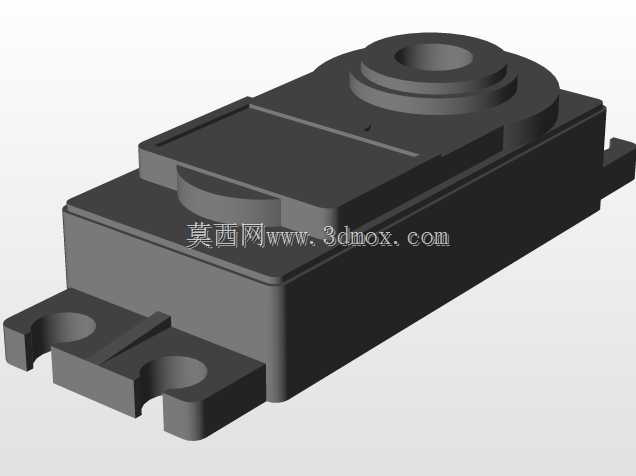

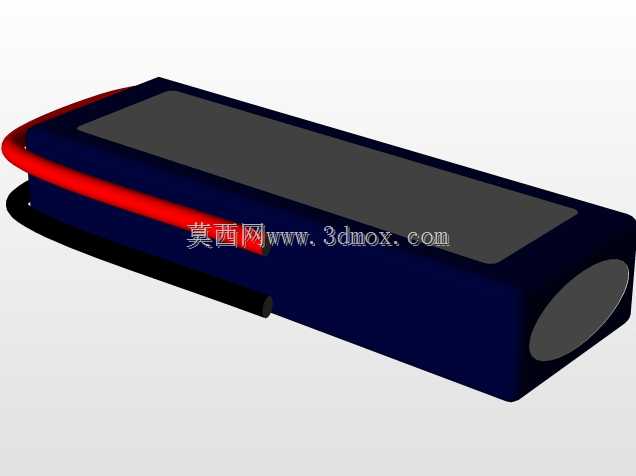

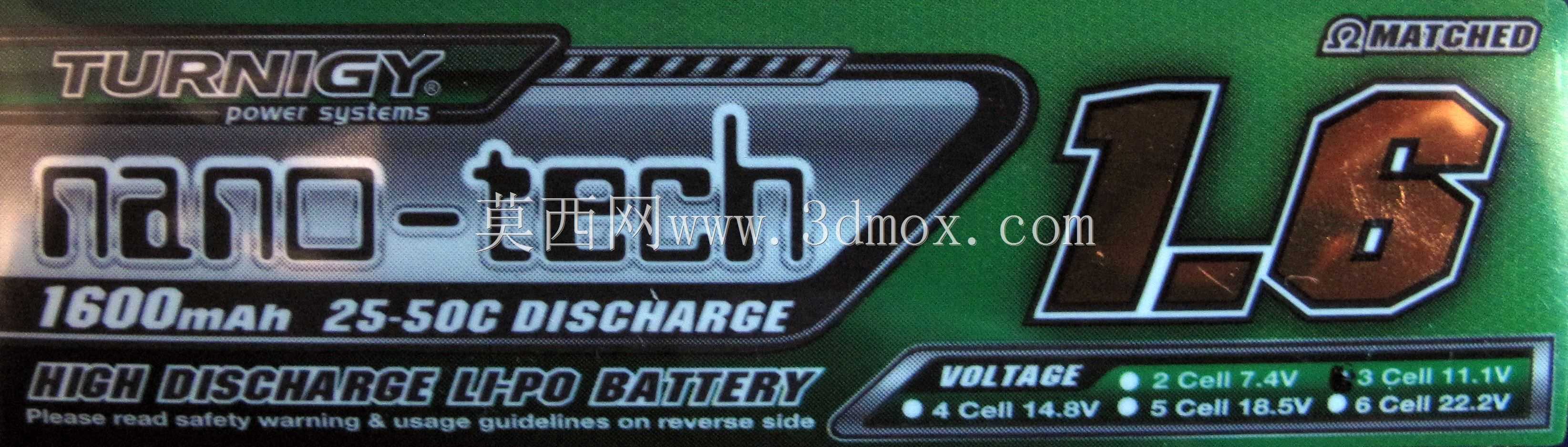

这款双足步行机器人的结构设计，核心围绕小型仿生足式移动场景的落地需求展开，可用于高校机器人教学实验、青少年科创竞赛平台、小型仿生移动载体二次开发等场景。整机采用分层式机架布局，最上层预留了传感器与控制模块的安装位，可直接固定视觉摄像头、无线通信模块等外设，中间层为核心控制板与电源模块的安装区域，通过铜柱隔离上下层结构，既保证了布线空间，也能避免线路与运动构件发生干涉。下肢部分采用多自由度舵机串联构型，髋部、膝部、踝部分别设置独立的舵机安装位，每个关节的连接支架都做了轻量化镂空处理，在保证结构刚度的前提下尽可能降低运动部件的自重，减少舵机的负载扭矩消耗。足部设计为大接触面积的平板式支撑结构，足底预留了传感器安装孔位，可后续加装压力传感器实现行走过程中的ZMP检测，提升步态稳定性。设计过程中优先考虑了装配与调试的便利性，所有舵机与支架的连接都采用标准紧固件，关节处的铰接孔位预留了0.2mm的装配间隙，避免加工误差导致的运动卡滞。整机的安装边界控制在小型桌面级设备范畴，站立状态下的高度适配常规实验台操作空间，横向跨步的最大行程经过运动仿真校核，不会出现构件碰撞的问题。布线时所有舵机的连接线都可沿支架内侧的走线槽排布，避免运动过程中线路拉扯损坏。结构件的选型兼顾了加工可行性，大部分板材类构件可采用激光切割加工，铰接类零件可通过3D打印或小型CNC加工制作，降低了原型制作的成本与门槛。关节处的舵机输出轴与支架之间采用抱紧式连接结构，相比传统的螺丝顶紧方式，能承受更大的交变载荷，避免长时间行走后出现连接松动的问题。整机的重心经过配平设计，静态站立时重心投影落在双足支撑区域的中心位置，为动态步态调整预留了足够的稳定裕度。在实际调试场景中，该结构可适配常规的数字舵机，不需要额外定制传动部件，开发者可直接基于现有开源步态算法进行二次开发，快速验证不同步态参数的实际行走效果，也可通过更换不同扭矩的舵机，调整整机的负载能力，适配不同的外设搭载需求。
