连杆式伺服夹持机械爪结构设计

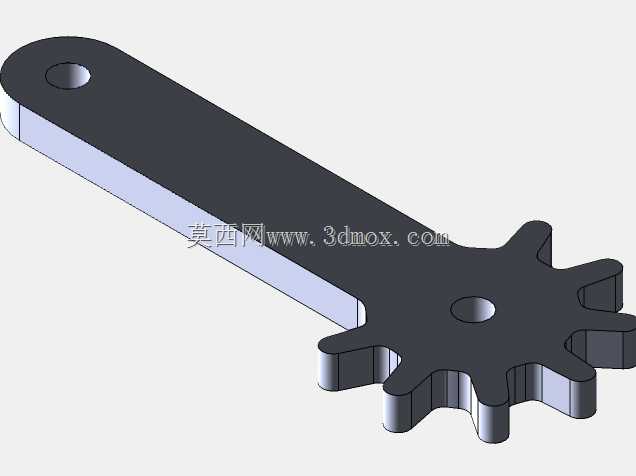

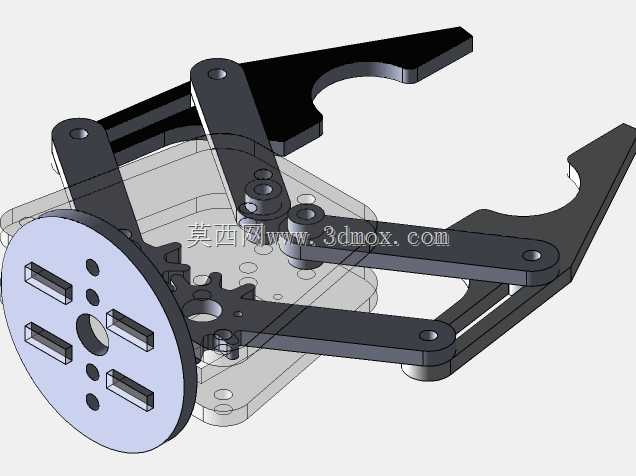

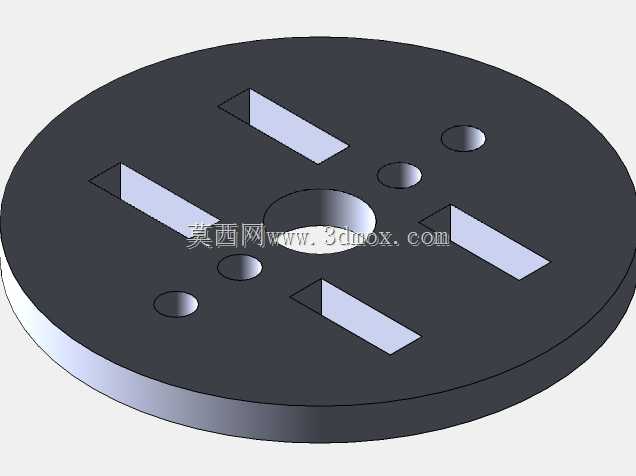

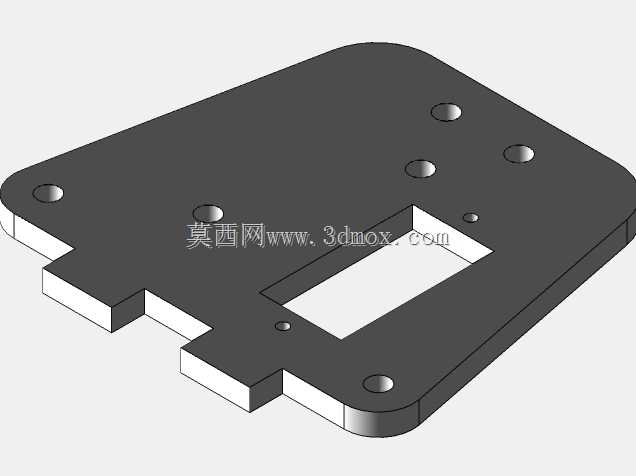

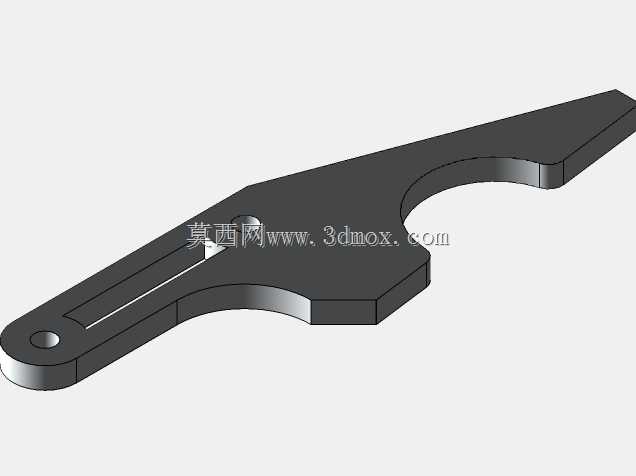

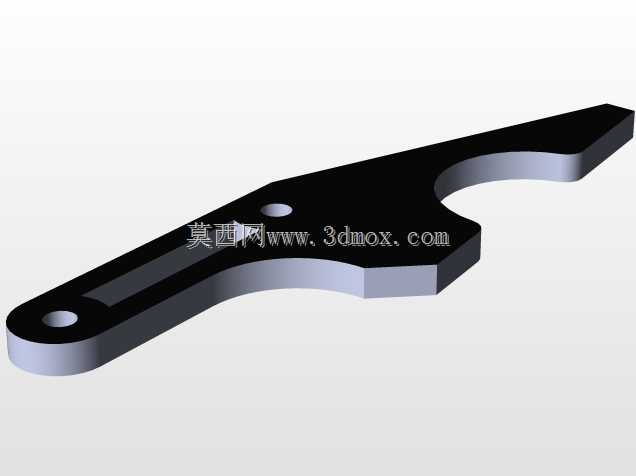

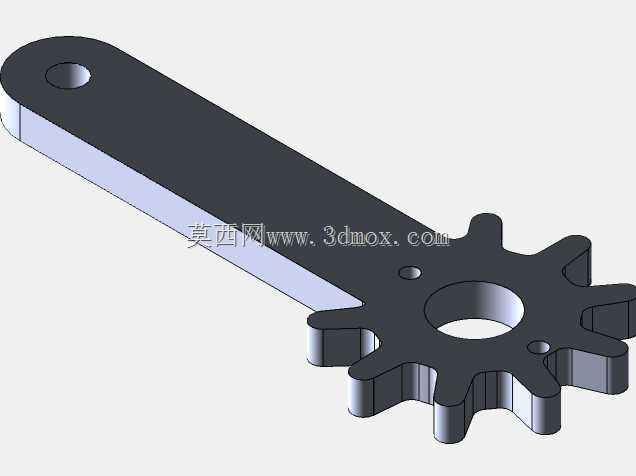

这款伺服夹持结构主要面向小型自动化装配、教学实验平台、轻型物料分拣场景的末端执行需求，可直接适配常规舵机输出端完成开合动作，替代复杂气动夹持回路在低负载场景下的应用，省去气源布置、调压阀组安装的配套成本，在桌面级自动化工作站、学生竞赛机器人平台、小型搬运模组上有很高的适配性。从实际功能来看，该夹持器采用对称双摇杆连杆传动布局，舵机输出的旋转扭矩通过多组连杆同步传递到两侧夹爪，实现两个夹持臂的同步对中开合，不会出现单臂偏移导致的夹持偏心问题，对规则圆柱类、方块类工件都能形成稳定的包覆夹持，夹持行程覆盖常规小型零件的尺寸范围，可适配直径或宽度在0到60mm区间的轻型工件，单爪夹持负载可满足1kg以内工件的搬运、移位需求。设计层面上，整体结构采用层叠式板件拼接思路，主体支撑件采用平板式结构，既降低了加工难度，也给连杆铰接点预留了充足的安装空间，所有铰接位置都采用销轴配合，转动副间隙控制在合理范围，避免开合过程中出现卡滞、旷量过大的问题；前端夹爪采用弧形内凹轮廓，内侧预留了防滑垫安装槽位，可根据夹持工件的材质更换橡胶、硅胶防滑垫，提升夹持摩擦力防止工件脱落；后端的法兰安装盘采用标准孔位布局，可直接固定在SG90、MG995等常用型号舵机的输出轴上，安装盘上的多组槽孔也支持微调安装位置，适配不同臂展的机械臂末端接口，不需要额外设计转接法兰。安装边界方面，整体结构在完全闭合状态下的横向宽度不超过80mm，纵向伸出长度从安装法兰端面到夹爪最前端约75mm，整体厚度控制在30mm以内，不会占用过多的末端安装空间，在狭窄工位内也能完成取放动作；所有连杆的运动轨迹都做了干涉校验，开合全程不会出现连杆与主体支撑件、舵机本体的碰撞，夹爪张开到最大行程时，两侧夹爪的尖端不会超出主体安装座的横向边界，避免运动过程中刮碰到周边工装或工件。结构上还预留了传感器安装位，可在夹爪内侧加装微型压力传感器，实现夹持力的闭环控制，针对易碎、易变形的薄壁工件调整夹持力度，避免夹伤工件；铰接位置的销轴孔都设计了衬套安装空间，长期往复运动磨损后可直接更换衬套，不需要整体更换结构件，降低后期维护成本。
