SB声学SATORI MW16P中置扬声器结构

在DIY音箱制作、专业音响系统搭建的场景里，中置扬声器的结构匹配度直接决定了整套系统的中频还原表现，这款SB声学SATORI MW16P的三维结构，刚好适配桌面HiFi箱、家庭影院中置声道、小型监听音箱的开发需求。从实际用途来看，该单元主要负责人声、乐器中频段的信号重放，是整套音响系统里衔接高频与低频单元的核心部件，其结构设计直接影响声音的指向性、失真度与安装适配性。

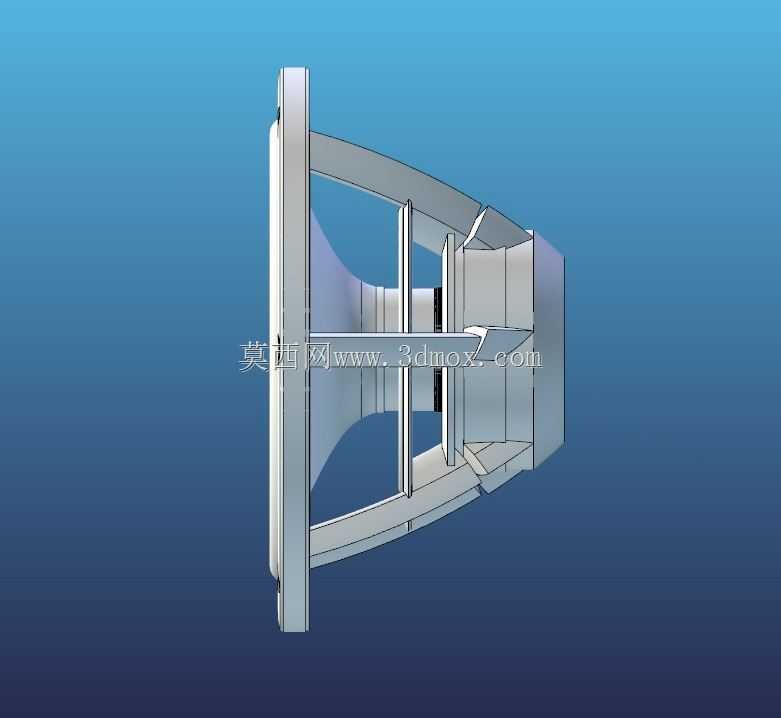

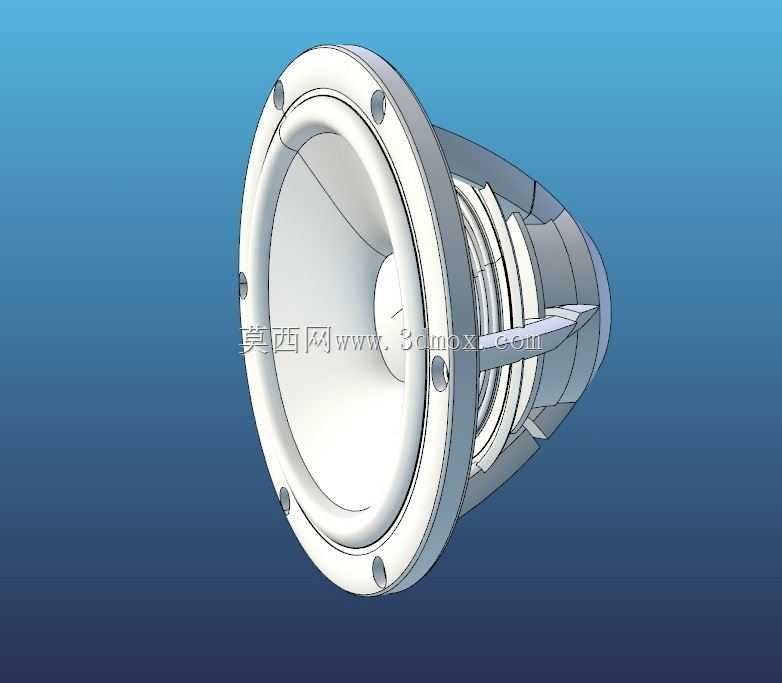

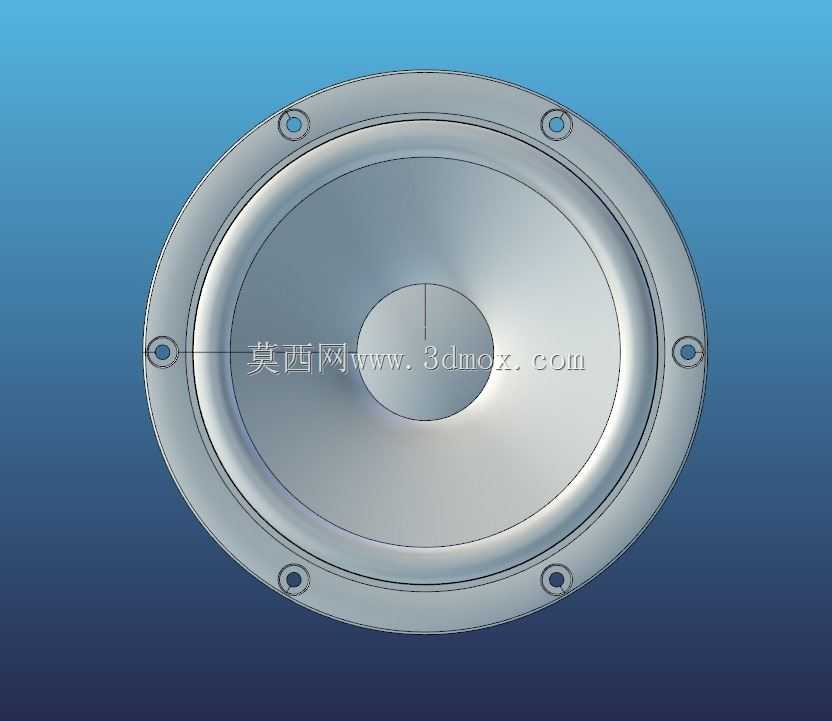

设计层面上，这款单元采用了带安装孔的圆形法兰盘结构，法兰边缘均匀分布6个沉头安装位，安装时可通过M4规格螺丝直接固定在音箱面板上，沉头孔的深度刚好容纳螺丝头部，避免安装后突出面板影响面网贴合。单元整体为锥盆结构，振膜采用符合声学阻尼特性的曲面弧度设计，从中心防尘帽到折环处的曲率经过反复调校，既可以保证振膜活塞运动时的刚性，减少分割振动带来的失真，又能配合折环的顺性参数，获得合适的谐振频率。折环采用半圆弧截面的橡胶材质结构，与盆架的衔接处做了密封压边处理，避免单元工作时出现前后腔漏气的问题。

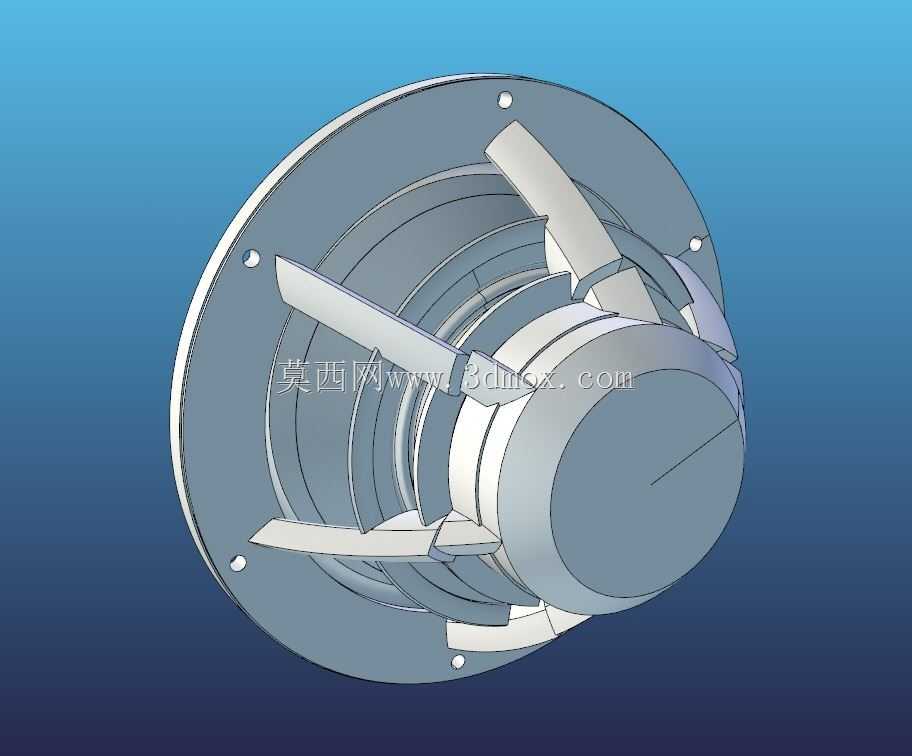

磁路部分采用了外置式的T铁与华司结构，磁钢外围做了金属导磁罩包裹，既可以减少漏磁对周边电路的干扰，又能优化磁隙内的磁场均匀度，提升音圈工作时的线性行程。盆架采用一体化压铸的金属结构，从法兰盘到磁路固定端的支撑筋做了等角度分布设计，在保证整体结构强度的同时，尽可能减少了盆架对声波衍射的影响，支撑筋的厚度与角度经过优化，不会在振膜后方形成明显的声反射驻波。

安装边界方面，这款单元的法兰外径适配常规6.5英寸单元的开孔尺寸，安装时音箱面板的开孔直径需要匹配盆架的颈部尺寸，预留0.2mm左右的安装间隙，同时面板厚度建议在15-25mm之间，保证单元安装后磁路部分不会与音箱内部的加强筋产生干涉。单元后方的接线端子采用了插拔式的焊片结构，接线时需要注意正负极标识，避免反接导致的相位抵消问题。对于DIY音箱制作者来说，这个结构模型可以直接导入箱体设计软件中，完成面板开孔、内部腔体避让、分频器安装位置的匹配校核，不用再手动测量单元的各个尺寸参数，大幅缩短音箱开发的打样周期，也能避免因尺寸测量误差导致的安装错位问题。在专业音响设备的批量生产场景中，该模型也可用于生产线工装夹具的设计，快速制作单元定位治具，提升装配环节的一致性。
