达芬奇平衡轮机械结构演示装置

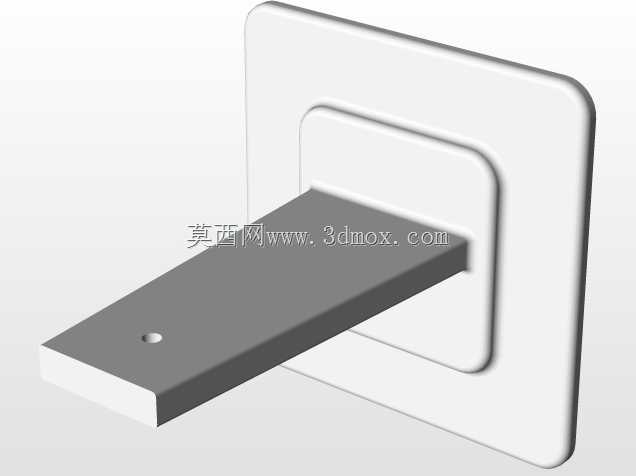

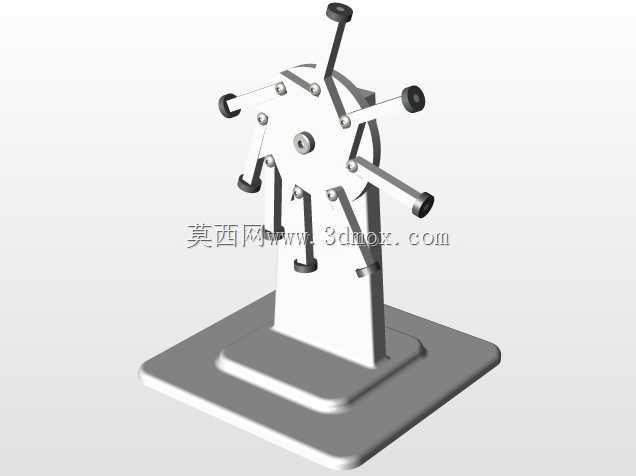

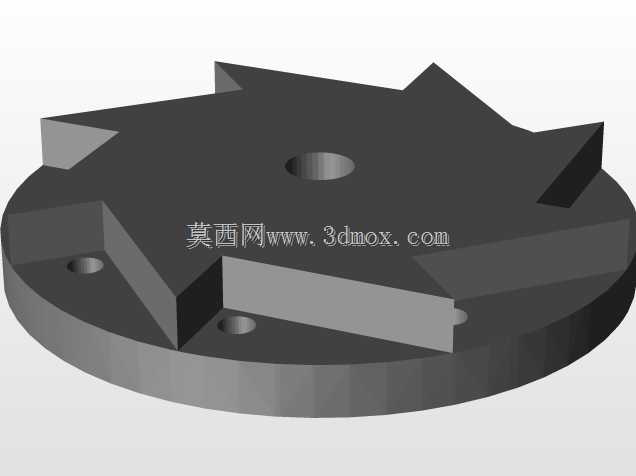

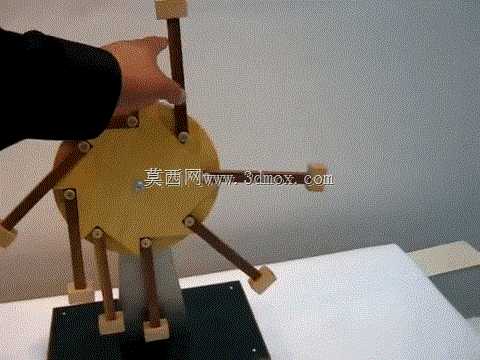

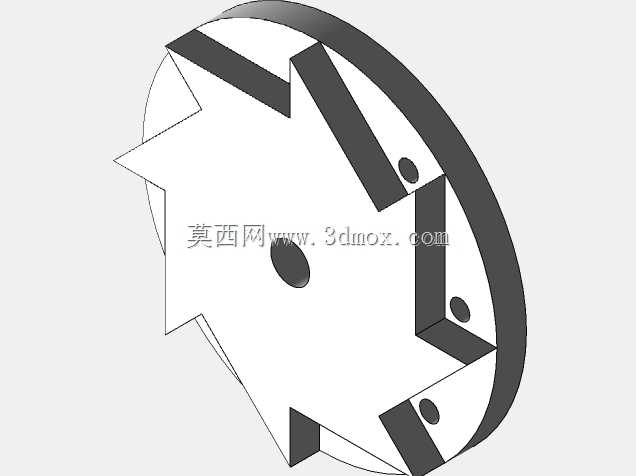

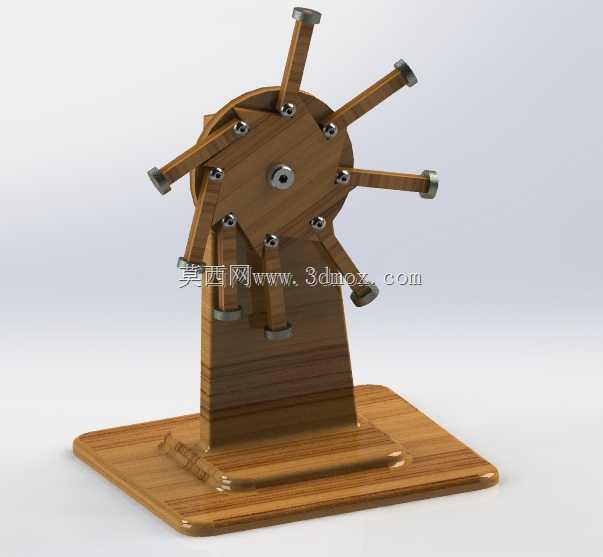

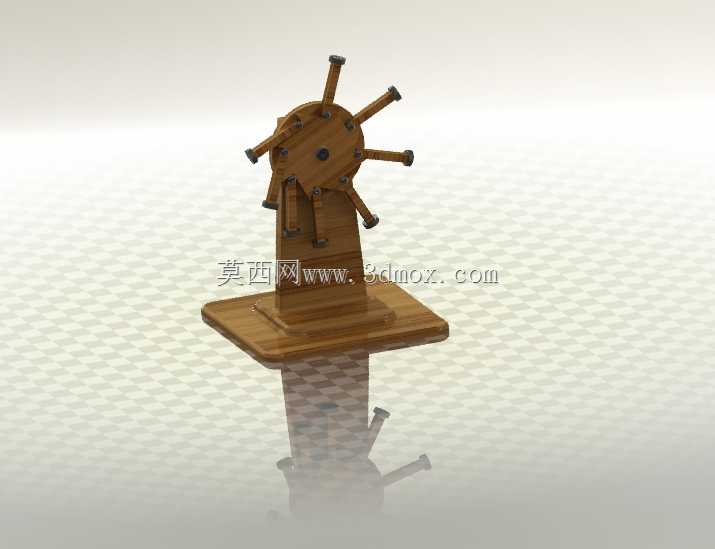

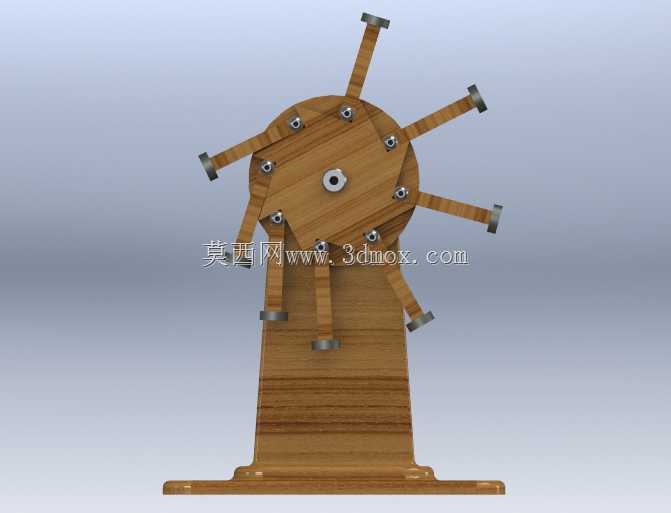

这款平衡轮结构常被用于机械原理教学演示场景，在职业院校机械基础课堂、科技馆力学展区、青少年科创教育实训场景中，能够直观展示重力矩平衡、偏心配重调节的核心力学逻辑，帮助学习者快速理解非对称轮系的力矩补偿原理。从实际功能来看，该装置通过沿轮盘径向均匀分布的摆杆与端部配重块，在轮盘转动过程中自动调整各配重的力臂长度，让轮盘在任意转角位置都能趋近力矩平衡状态，可用于验证永动机设想的力学误区，也可作为趣味机械摆件展示经典机械设计巧思。设计过程中，首先确定轮盘的基准回转中心，沿轮盘周向等角度分布8组摆杆铰接位，每组摆杆与轮盘采用间隙配合的铰接结构，保证摆杆可绕铰接点自由摆动，端部配重块的质量经过反复校核，确保单侧配重产生的力矩不会打破轮盘整体的平衡阈值。轮盘中心预留标准轴孔，可搭配通用支架的支撑轴完成装配，支撑轴与轴孔采用H7/g6的间隙配合公差，保证轮盘转动时无卡滞、无过大窜动。安装边界方面，整套装置放置于水平工作台面时，底座的支撑范围覆盖轮盘转动的最大外径，摆杆下摆的最低位置距离底座上表面预留足够安全间隙，避免配重块转动时与底座发生碰撞；轮盘两侧的支撑立柱高度经过匹配设计，保证轮盘回转中心的高度符合日常演示的观察视角，不需要额外垫高即可清晰展示摆杆随轮盘转动的位置变化过程。结构细节上，每根摆杆的长度一致，端部配重块的外形尺寸统一，铰接点的销轴采用防脱结构设计，避免装置反复转动后销轴松脱掉落；轮盘本身采用轻量化设计，在保证结构刚度的前提下降低自身重量，减少支撑轴的转动摩擦负载，让装置在微小外力作用下即可顺畅转动，更直观地展示力矩平衡的实际效果。这类结构虽然不具备实际动力输出能力，但在机械认知教学中能够把抽象的力矩平衡概念转化为可视的动态演示过程，帮助初学者建立对重力、力臂、力矩平衡关系的具象认知，也可为非标自动化设备中的偏心配重平衡结构设计提供原理参考，比如在部分需要往复摆动的工装机构中，可借鉴这种随动配重的设计思路，抵消机构运动过程中的偏载力矩，降低驱动负载与机构振动。
