Traxxas遥控攀爬车Revo空心杆端结构件

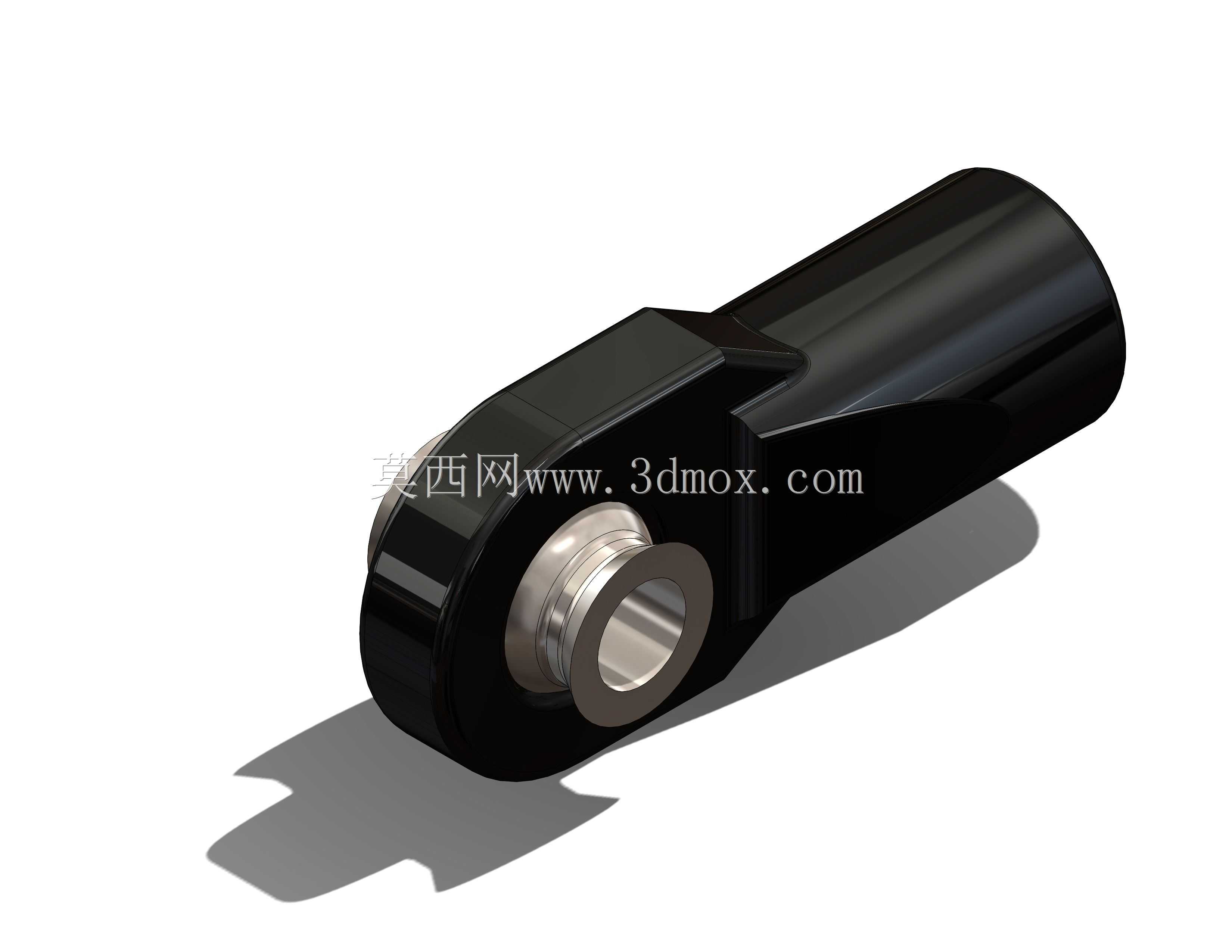

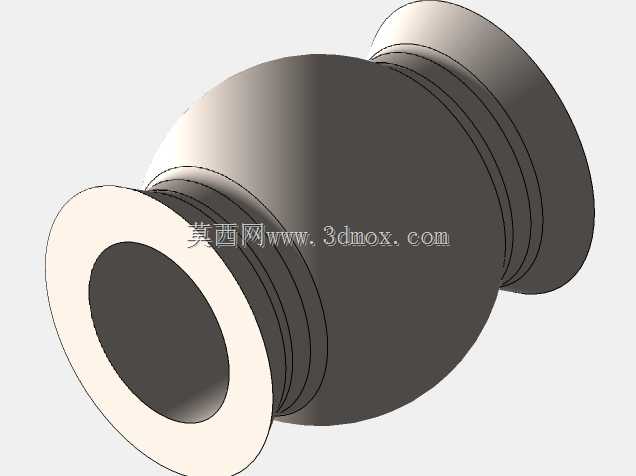

这款杆端零件主要应用于RC遥控攀爬车的悬挂传动连接环节，作为悬挂拉杆与车架、摇臂之间的铰接连接件，承担传递拉杆推拉力、补偿悬挂跳动过程中角度偏移的核心作用，在攀爬车越障、姿态调整过程中，能够持续保证拉杆作用力的平顺传递，避免硬连接带来的卡滞、应力集中问题。从结构设计来看，主体采用长筒形杆身搭配端部铰接耳的一体化构型，筒身部分为空心结构，内壁预留内螺纹安装位，可直接与对应规格的金属拉杆螺纹旋合，无需额外转接件即可完成拉杆长度的微调适配，满足不同轮距、不同悬挂行程设定下的装配需求。端部铰接耳为对称双耳结构，中间嵌装金属衬套，衬套内孔为光孔设计，可通过销轴与车架安装座或摇臂铰接点配合，衬套与杆端主体采用嵌入式装配，既保留了主体材质的轻量化优势，又通过金属衬套提升了铰接位置的耐磨性能，避免反复摆动造成的孔位磨损失圆。设计过程中重点考量了安装边界的适配性，筒身外径控制在适配常规M3/M4拉杆的尺寸区间，铰接耳的外廓宽度匹配主流1/10比例攀爬车的安装座间隙，销轴孔的同轴度公差控制在0.02mm以内，保证铰接转动时无旷量，同时筒身长度预留足够的螺纹啮合深度，避免攀爬过程中受冲击载荷出现螺纹脱扣的问题。外形上杆身与铰接耳的衔接位置做了圆弧过渡处理，没有尖锐棱角，既可以降低应力集中系数，提升零件的抗冲击强度，也能避免安装过程中刮损周边的管线、车壳部件。在实际装车使用时，该杆端可以适配不同硬度的悬挂拉杆组合，当车辆攀爬大角度障碍时，铰接端可以随悬挂摆动角度自由转动，不会对拉杆产生附加的弯曲载荷，有效延长拉杆及整个悬挂系统的使用寿命，同时空心筒身的设计在保证结构强度的前提下尽可能降低了零件自重，减少悬挂下重量，提升悬挂的响应灵敏度。铰接位置的衬套与杆端主体的配合采用过盈压装设计，正常使用工况下不会出现衬套松脱转动的问题，衬套内孔的表面粗糙度控制在Ra1.6以下，降低销轴转动时的摩擦阻力，让悬挂动作更加顺滑。
