小米易动作运动摄像机结构设计

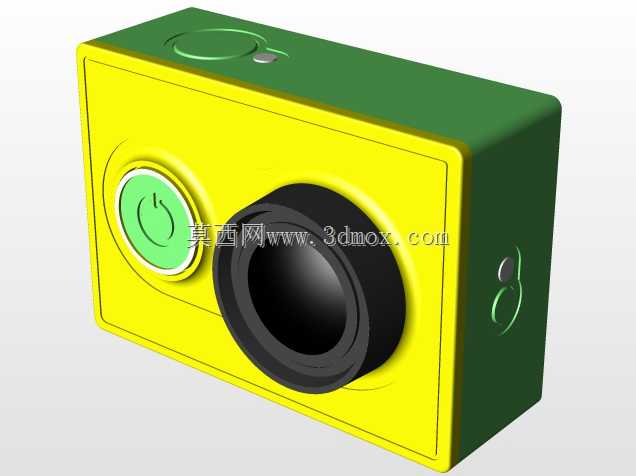

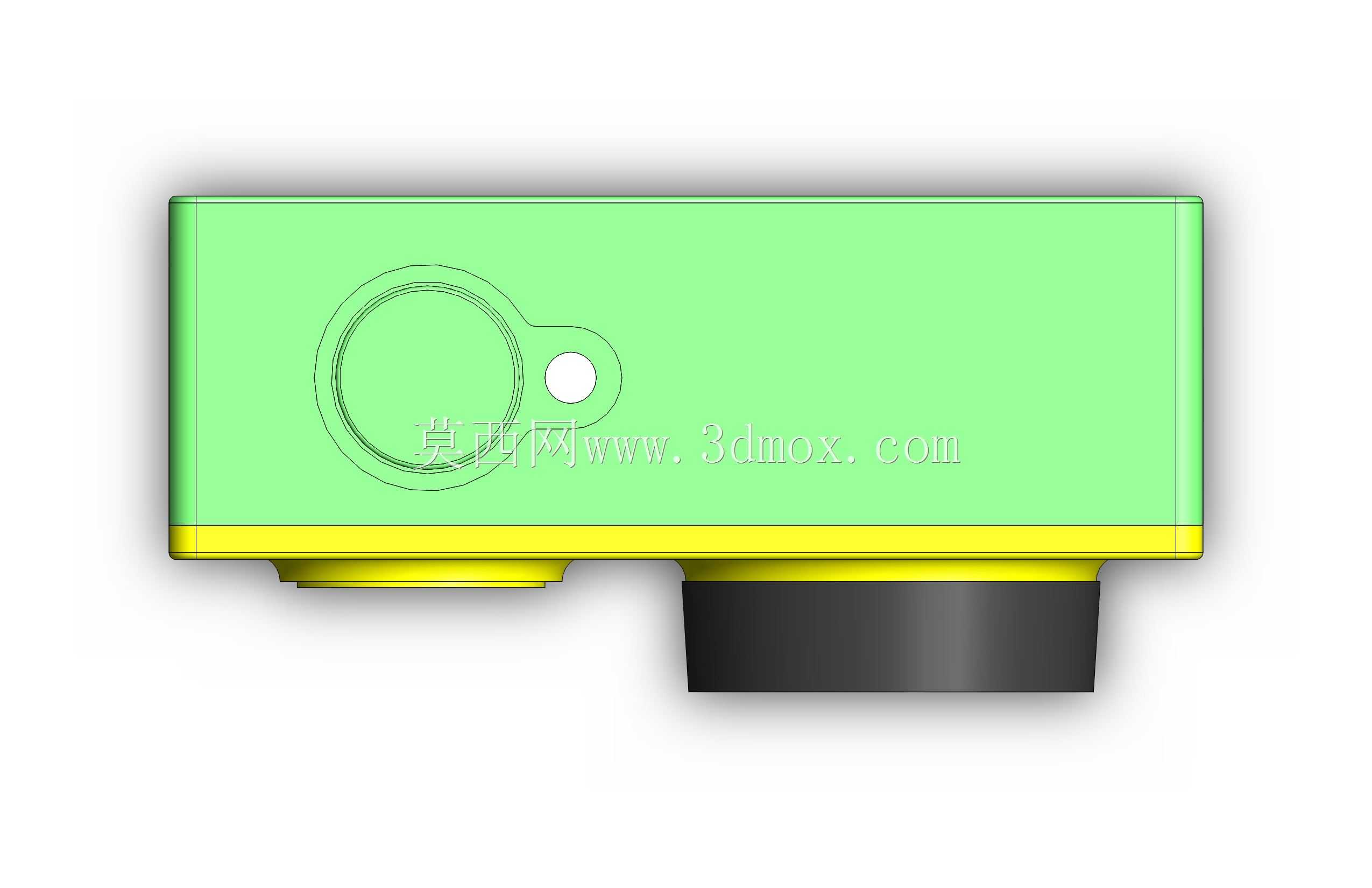

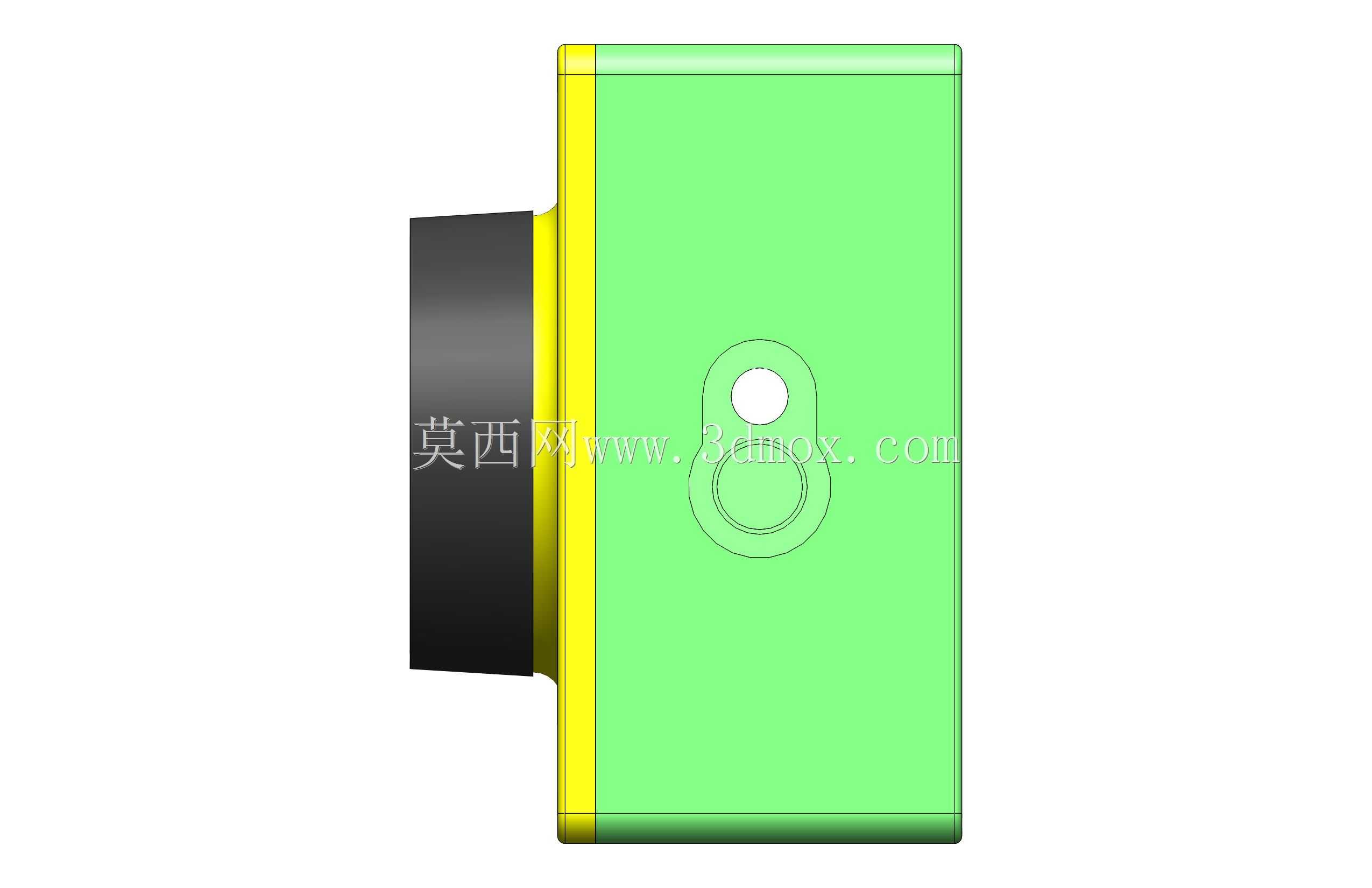

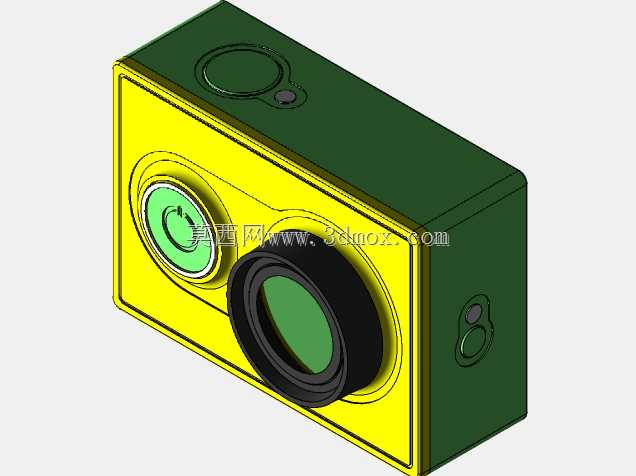

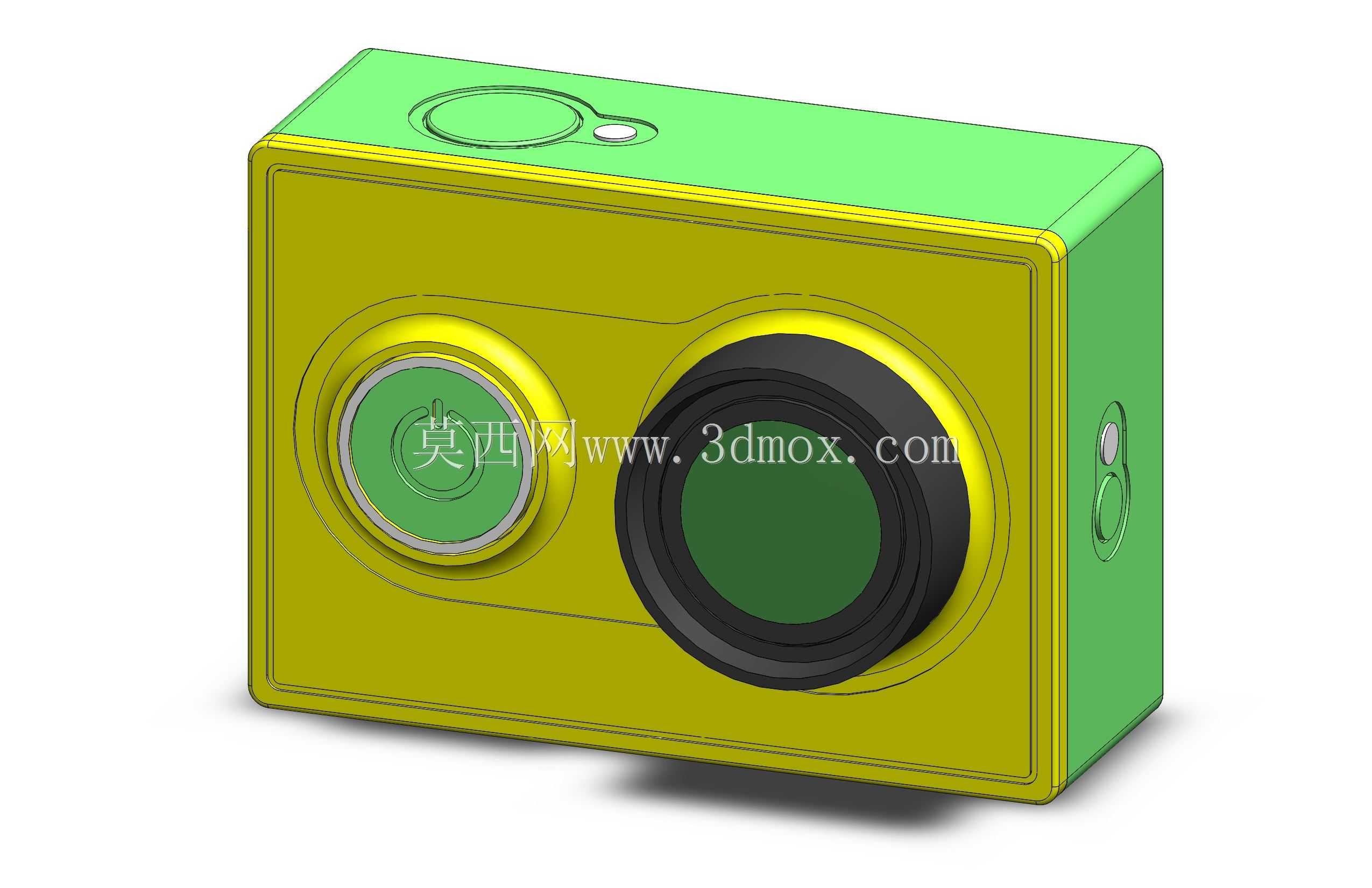

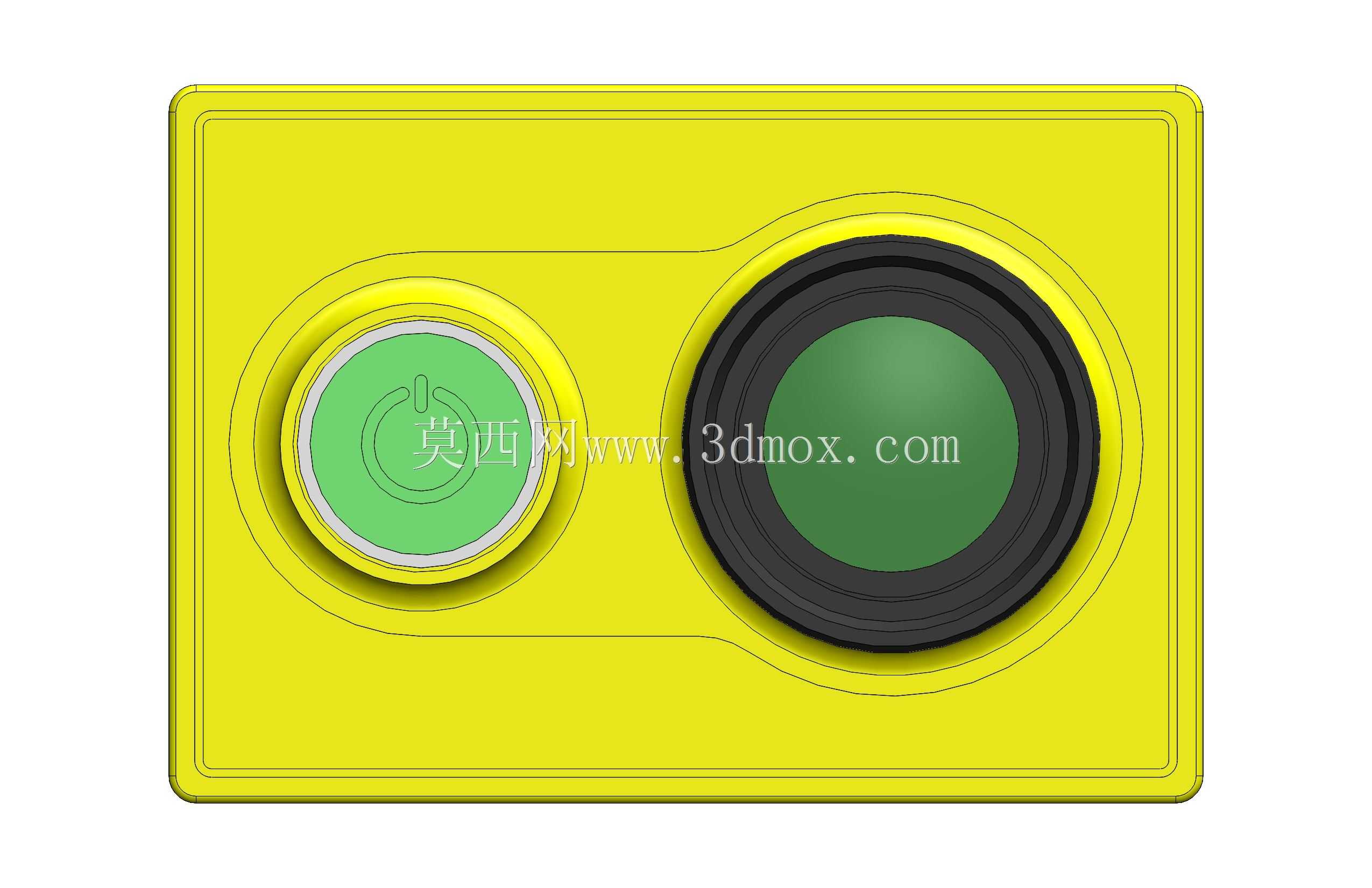

这款运动摄像机的结构设计充分考虑户外极端使用场景的适配需求，整机采用方正紧凑的块式布局，外壳做了双色分区处理，正面主摄像区域做了环形凸台限位结构，镜头外圈的橡胶防护圈直接卡入壳体预留的环形槽内，无需额外打胶即可实现镜头部位的防磕碰、基础防水密封效果，镜头中心与正面壳体的形心偏移量控制在合理范围，既给侧方的状态指示灯、功能按键预留安装空间，也避免镜头突出量过大导致运输、使用过程中镜面被剐蹭。顶部的功能按键做了下沉式设计，按键表面与壳体顶面的高度差控制在1.5mm以内，既可以避免户外携带时被背包内其他物品误触，也能保证戴薄手套操作时的按压反馈清晰，按键周边的密封胶圈槽直接在壳体注塑时一体成型，减少后续装配的密封工序。侧面的接口区域预留了密封盖的安装转轴位，密封盖与壳体采用连体软胶连接结构，避免频繁开启接口盖时配件脱落丢失。整机的安装边界充分适配通用运动相机的快装底座规格，底部预留了标准快装板的螺孔定位凸台，螺孔周边做了2mm的加厚筋位，保证在高速运动、剧烈震动的使用场景下，安装螺孔不会因为应力集中出现壳体开裂的问题。从实际用途来看，这类运动摄像机除了常规的户外极限运动记录，还可以适配多旋翼航拍设备的挂载需求，整机重量控制在轻量化区间，挂载在小型飞行器上不会过度影响飞行动态平衡，壳体的棱角处都做了R2的圆角过渡，既可以减少飞行过程中的风阻，也能避免尖锐棱角在碰撞时造成额外的损伤。内部结构设计上，主板、电池、镜头模组的安装位都做了独立的筋位分隔，电池仓与主板仓之间设置了0.8mm厚的隔热挡墙，避免长时间录制时电池发热影响主板元器件的工作稳定性，镜头模组的安装座做了三个可调定位点，装配时可以微调镜头光轴角度，保证成像画面的水平度。壳体的壁厚控制在1.8mm，既满足户外跌落的强度要求，也尽可能压缩整机的外形尺寸，所有卡扣结构都做了导向斜角设计，装配时无需额外工装即可实现上下壳的精准对位，卡扣的扣合量控制在0.6mm，既保证壳体结合的紧密性，也方便后期维修拆机时不会轻易撬断卡扣。正面副指示灯的导光柱直接嵌入壳体预留的通孔内，导光柱与壳体之间采用过盈配合，省去额外的固定胶水，导光柱的端面做了磨砂处理，避免指示灯亮度过高在近距离拍摄时产生眩光问题。
