冲压成型指节撑子金属结构设计

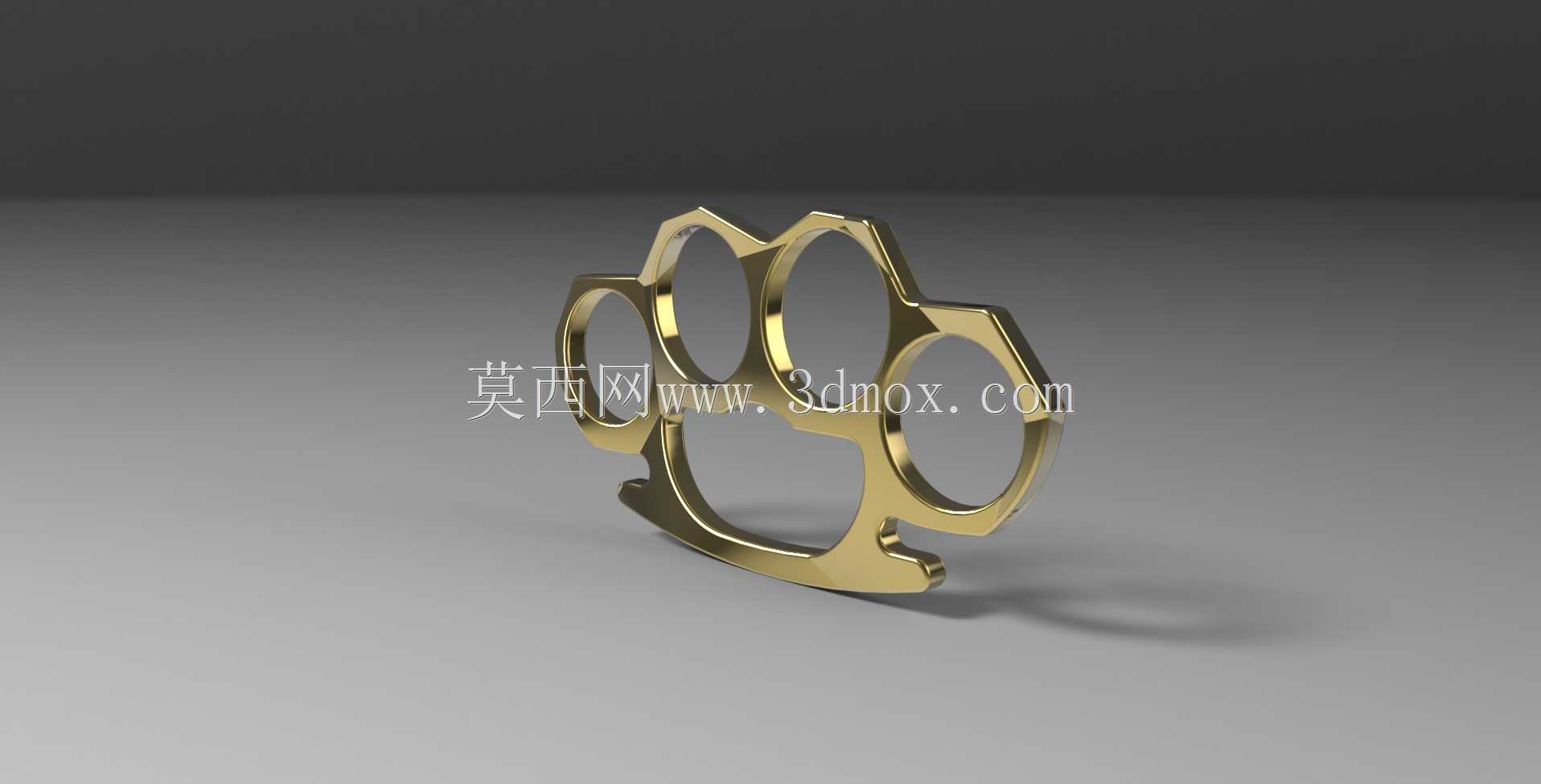

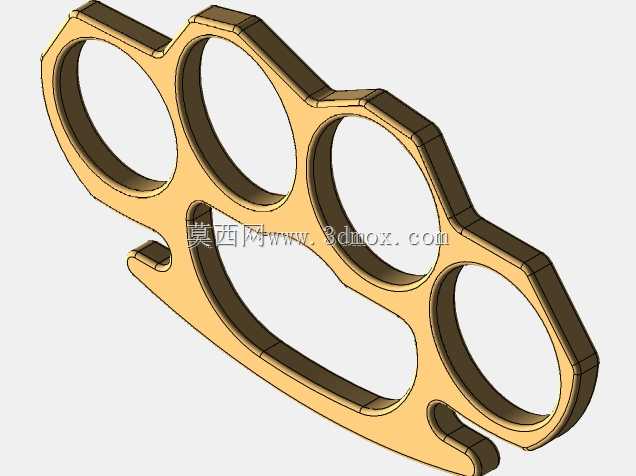

这款冲压成型的指节撑构件，整体采用一体式金属板材冲压弯折工艺成型，区别于传统铸造或铣削加工的同类型构件，冲压工艺带来的纤维连续金属组织能让构件在同等壁厚下获得更高的抗弯折强度，同时生产效率更高，适合批量成型加工。从结构设计来看，构件主体设置四个等距排布的指孔，指孔边缘做了圆弧卷边处理，避免使用过程中硌伤指部，握持侧的下沿贴合手掌自然弯曲弧度做了内收折弯，能让握持时的受力均匀分散到整个掌面，避免局部应力集中造成的握持不适或构件变形。构件的外轮廓做了不等厚的冲压加强筋设计，在指孔之间的连接桥位置，通过局部压型提升截面惯性矩，让构件承受侧向冲击时不会在连接桥位置发生断裂。从实际应用场景来看，这类构件属于近身防身类五金工具，也可作为战术装具的配套附件使用，设计时需要严格控制整体外轮廓尺寸，确保握持时指孔中心距匹配成年人手指的自然张开间距，通常单指孔内径控制在20-22mm区间，相邻指孔中心距保持28-30mm，整体宽度控制在110mm左右，高度控制在70mm上下，整体厚度根据冲压板材选型不同，通常在2-3mm区间，这个尺寸边界既能保证成年男性可以顺畅佩戴，也不会因为尺寸过大造成携带不便。设计过程中需要重点关注冲压工艺的可行性，所有弯折位置的内R角不能小于板材厚度的0.5倍，避免冲压弯折时出现板材开裂，同时构件表面的所有锐边都需要在冲压后做滚磨去毛刺处理，避免日常携带时勾刮衣物。从受力角度分析，构件在承受正面冲击载荷时，下沿的掌托位置会将反作用力传递到掌根位置，四个指孔的连接桥会将冲击力均匀分散到四根手指，避免单根手指承受过大载荷，外沿的突出打击面做了小平面设计，能在接触目标时形成足够的接触压强，同时不会因为棱角过于尖锐造成不必要的划伤。建模过程中需要重点还原冲压件的工艺特征，包括弯折处的圆角、压型加强筋的过渡曲面、卷边位置的等厚特征，不能按照实心机加工件的思路去建模，要充分考虑板材冲压的等壁厚特点，所有曲面偏移都要保持壁厚一致，避免出现工艺无法实现的结构。
