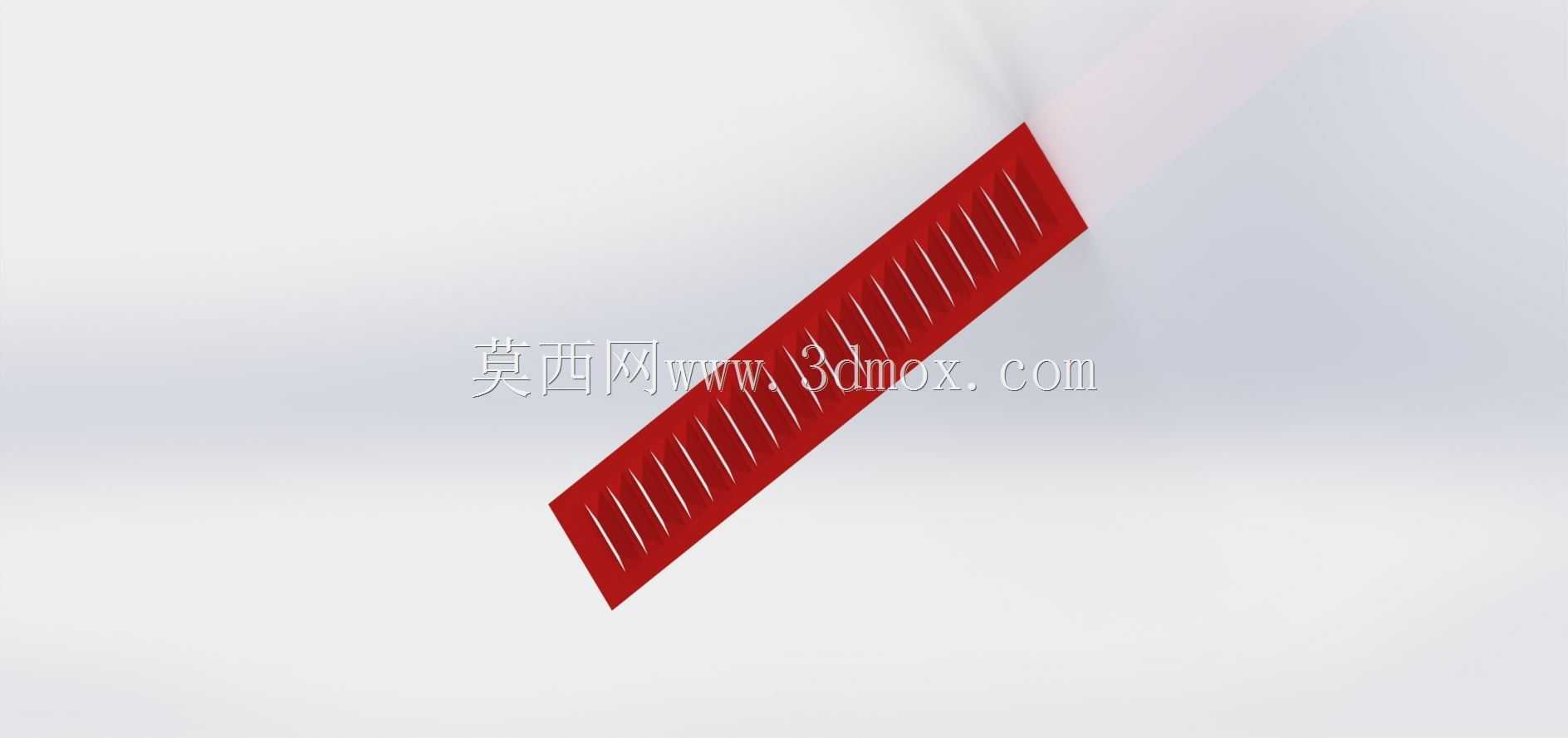

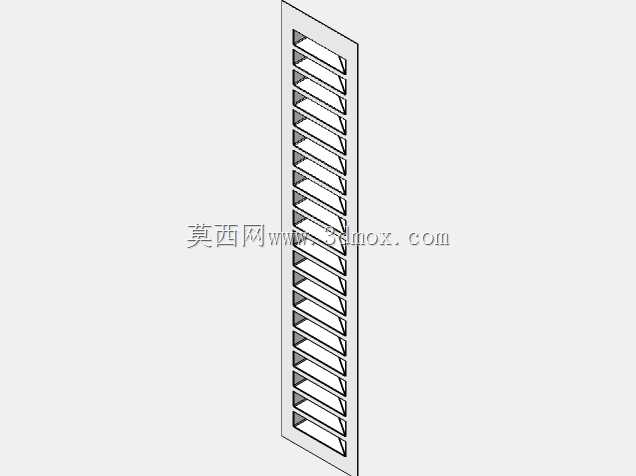

金属板斜置式通风百叶结构设计

在各类工业柜体、户外设备外壳、建筑通风立面的结构设计中，金属板百叶是兼顾通风散热与防护遮挡的核心构件，这款斜置式金属百叶的设计，完全围绕工程实际中的安装与使用需求展开。从实际应用场景来看，这类构件常被用在电气控制柜侧壁、户外通讯设备舱的通风面、厂房侧墙的通风口，或是散热要求较高的设备外壳区域，既要保证气流可以顺畅通过结构间隙，带走内部积聚的热量，又要阻挡外界的雨水、飞溅碎屑、大体积杂物直接进入设备内部，避免内部元器件受外物侵入出现故障。设计过程中首先考虑的是叶片的倾斜角度，不同于常规垂直排布的百叶，这款采用斜向整体排布的叶片结构，叶片与金属基板一体冲压成型，没有额外的拼接缝隙，既减少了装配工序，也避免了拼接位置长期使用后出现的锈蚀、松动问题。叶片的翻边高度经过反复校核，在保证通风有效过流面积的前提下，调整翻边的倾斜角度，让外界斜向飘落的雨水会顺着叶片的倾斜面直接导流到基板外侧，不会顺着缝隙渗入内侧，同时叶片的冲压边缘做了圆弧过渡处理，避免加工和安装过程中出现划手的安全隐患。从安装边界来看，这款百叶结构直接在整块金属基板上完成冲压成型，安装时只需要在对应的安装面开出与基板外轮廓匹配的开口，通过基板四周预留的安装孔位即可完成固定，不需要额外搭建支撑框架，适配1.2mm到2.5mm厚度的冷轧钢板、不锈钢板、铝合金板等常用钣金基材，不管是设备外壳的嵌入式安装，还是建筑通风面的外挂式安装都能适配。结构的通风间隙控制在合理区间，既可以保证足够的通风量满足散热需求，又能阻挡尺寸较大的飞虫、碎屑进入内部，同时叶片的排布密度经过优化，不会因为间隙过密导致风阻过大，也不会因为间隙过疏失去防护作用。在实际选型使用时，设计人员可以根据设备的散热量、安装位置的防雨等级要求，调整基板的整体长宽尺寸，或是调整叶片的倾斜角度、翻边高度，不需要重新搭建整体结构逻辑，只需要在现有模型基础上修改对应参数即可快速生成适配不同场景的结构，大幅缩短钣金结构的设计周期。一体冲压的结构也让整体构件的结构强度更高，相比拼接式的百叶结构，抗外力冲击的能力更强，在户外使用时可以承受一定的风力载荷，不会出现叶片变形脱落的问题，长期使用的维护成本更低。
