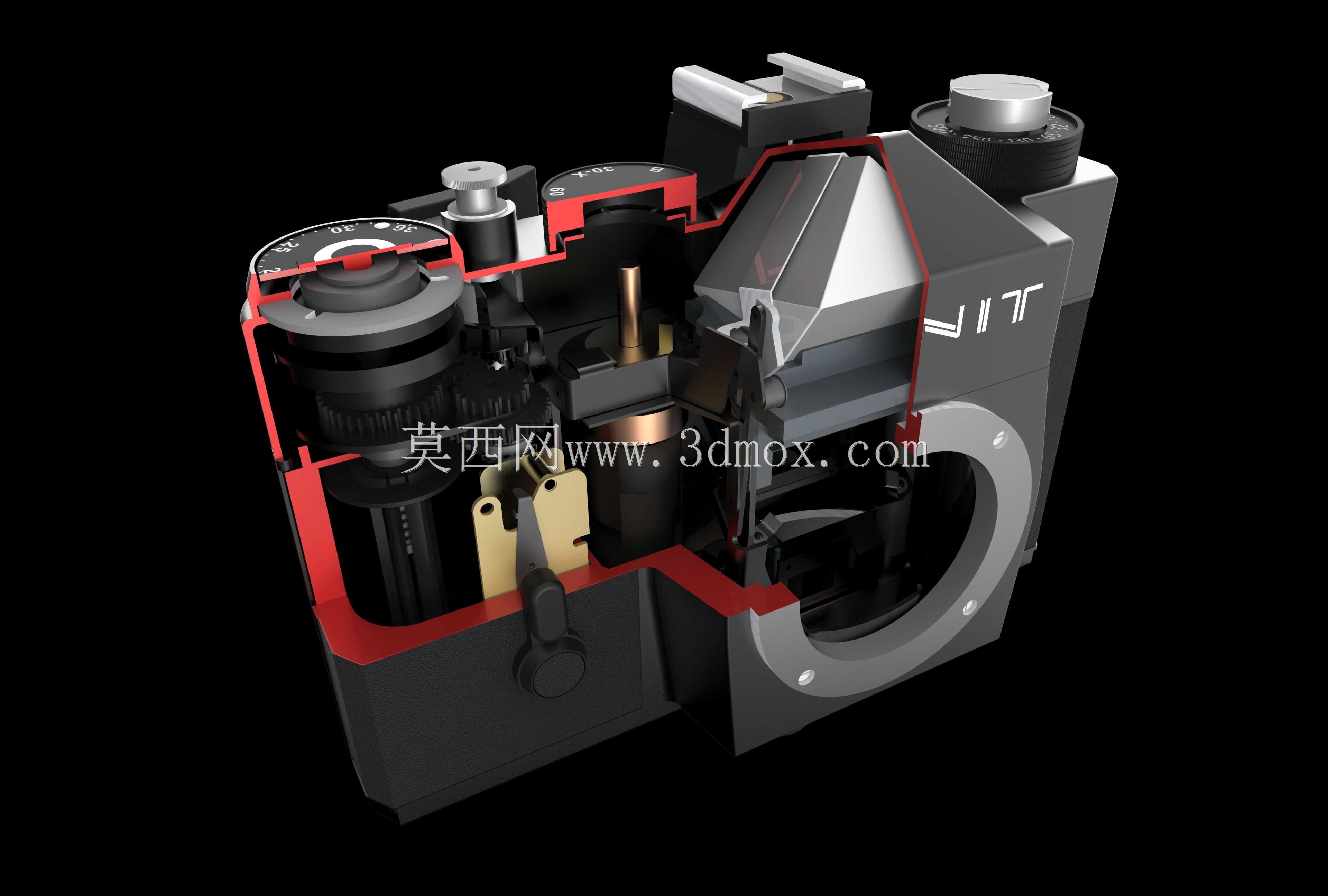

复古胶片相机内部剖切结构展示

该模型呈现的是经典135规格胶片单反相机的全剖切结构，可清晰观测到从镜头卡口到五棱镜取景器、从胶片仓到卷片机构的完整内部布局，能直观理解胶片单反的光学成像与机械运作逻辑。在光学结构部分，镜头卡口采用标准螺口设计，卡口端面到胶片平面的法兰距严格匹配对应镜头的成像后截距，保证不同规格同卡口镜头的成像焦点能准确落在胶片平面上；五棱镜的屋脊角度经过精确计算，可将对焦屏上的倒立实像转换为正立的取景画面，取景光路中设置的对焦屏采用磨砂材质，配合裂像对焦结构可实现手动对焦的精度校验，取景目镜的出瞳距离适配日常人眼观测习惯，佩戴眼镜也可正常完成取景操作。机械传动部分，卷片扳手与快门上弦机构采用联动设计，单次扳动卷片扳手即可完成胶片过片与快门上弦两个动作，避免出现漏拍或者重复曝光的问题；快门机构采用帘幕式结构，前后帘的运动时序可通过调速机构调整，实现不同曝光时长的控制，调速转盘的档位定位采用钢珠弹簧结构，切换档位时有清晰的触感反馈，避免拍摄过程中误触改变参数。胶片仓的尺寸严格适配135规格胶片的片轴直径与胶片宽度，仓内设置的胶片导槽可保证胶片在卷动过程中保持平整，不会出现片基偏移导致的画面裁切问题，压片板的压力经过调校，既可以保证胶片贴合焦平面，又不会因为压力过大导致胶片划伤。机身外壳采用金属冲压成型结构，剖切后可看到外壳与内部骨架的连接点位，骨架采用铝合金材质，在保证整体结构强度的同时控制整机重量，顶部的测光元件、回片旋钮、热靴接口的布局都符合传统胶片相机的操作逻辑，热靴接口的触点位置可兼容同期的外置闪光灯设备，实现同步触发闪光。
