数码宝贝初代暴龙机精细结构建模

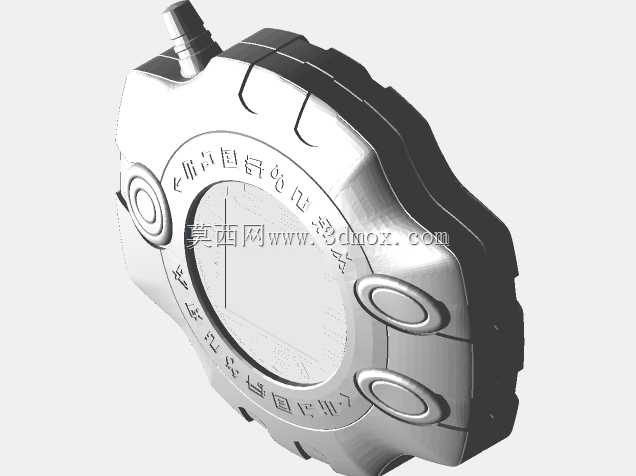

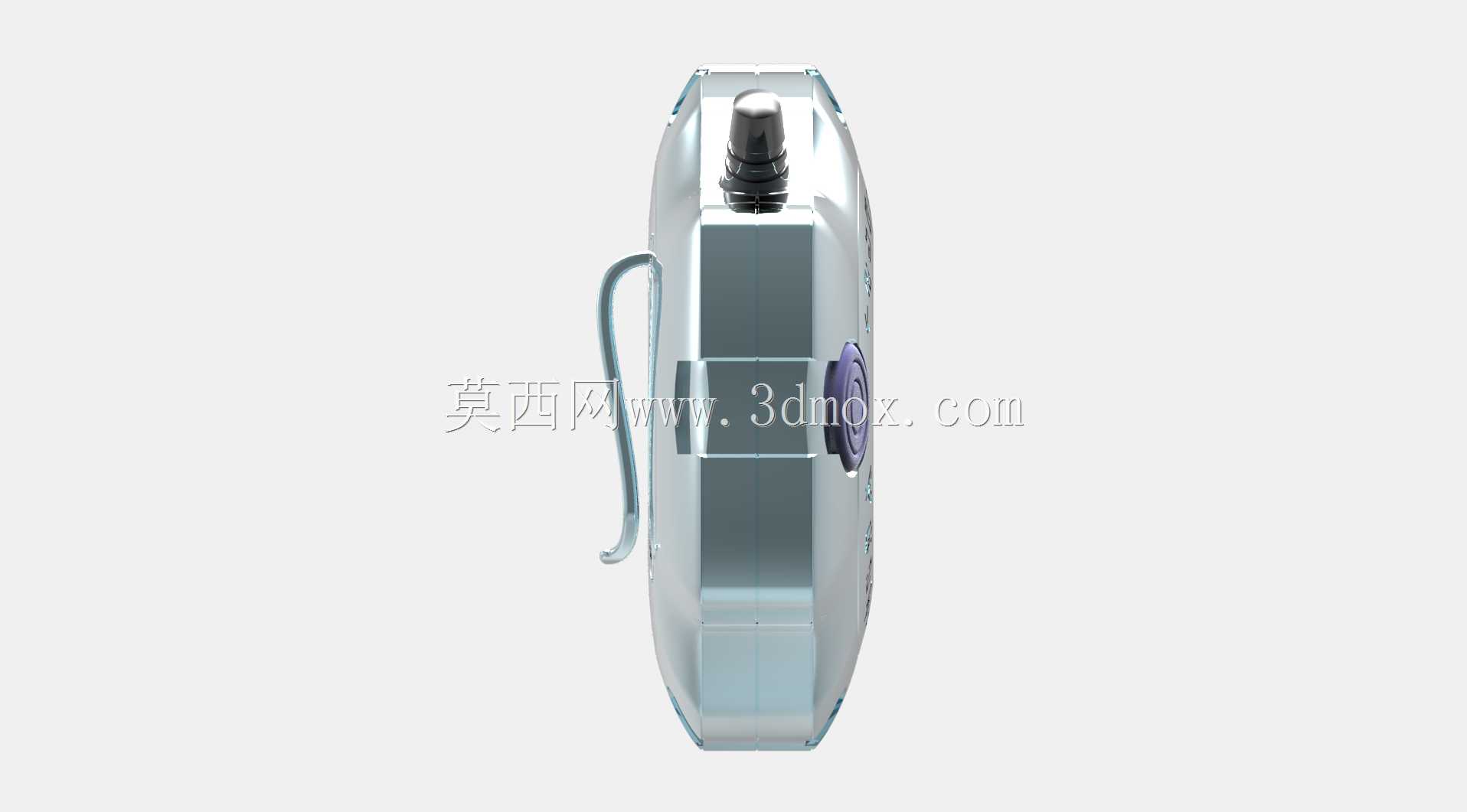

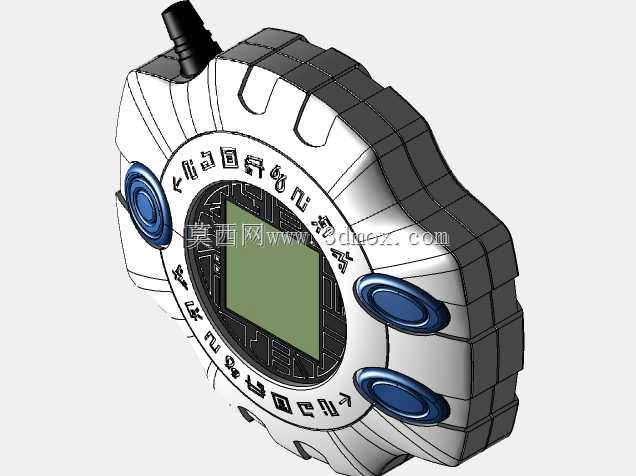

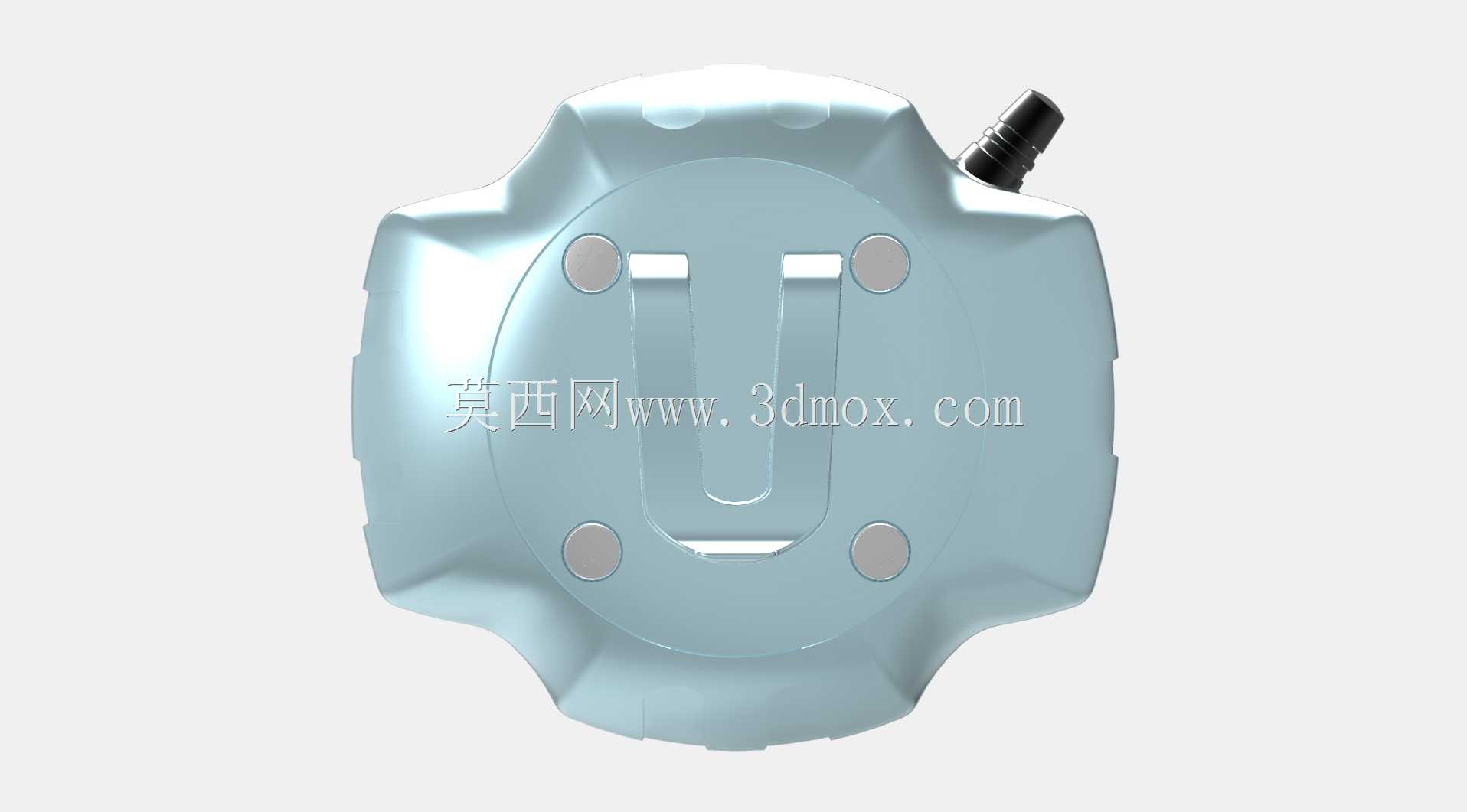

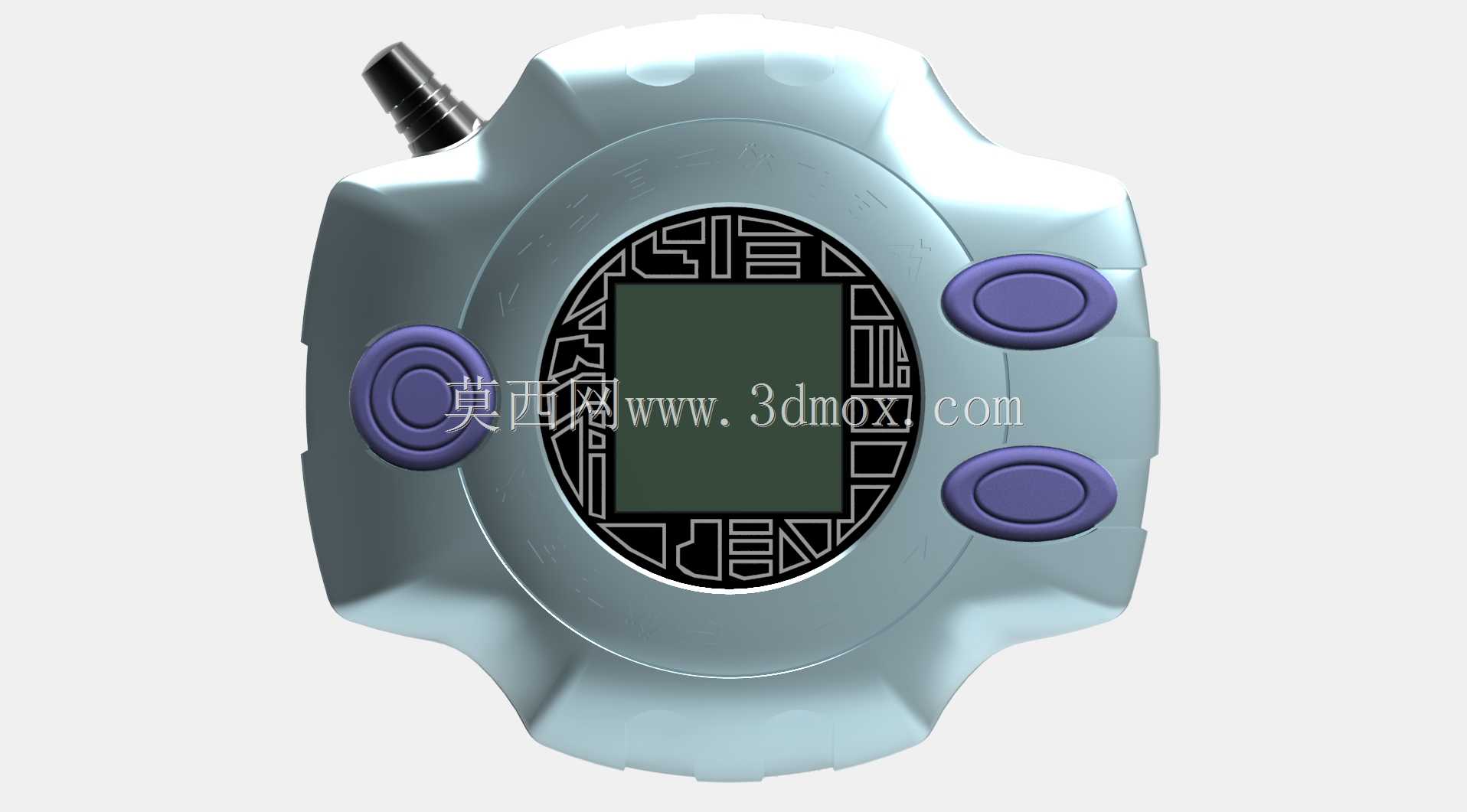

本次建模还原的是初代数码暴龙机的完整结构，从实际手持使用场景出发，首先考虑单手握持的人机交互边界，整体外壳采用不规则多弧面过渡设计，边缘做了R2-R4不等的圆角处理，避免握持时硌手，整机横向最大宽度控制在65mm，纵向长度72mm，厚度方向最厚处22mm，完全贴合10-16岁青少年手掌抓握的尺寸范围，符合初代产品面向青少年用户的定位。外壳主体采用ABS注塑成型的壁厚设计，均匀壁厚控制在1.8mm，按键安装位局部加厚到2.5mm，避免按键按压时出现壳体形变，三个功能按键采用独立的柱体定位结构，按键帽高出壳体表面3.2mm，按压行程设计为1.2mm，触发反馈清晰，按键边缘做了0.5mm的倒角，防止长期按压出现毛边卡顿。正面屏幕区域采用下沉式安装结构，屏幕视窗尺寸为22mm*18mm，视窗周边做了一圈0.8mm高的凸台，既可以保护屏幕表面不被直接刮擦，也能在装配时给屏幕密封胶条预留安装位，达到日常防泼溅的使用要求。壳体表面的纹饰采用浅浮雕式设计，蚀刻深度控制在0.3mm，既还原了原作的纹路细节，也不会因为纹路过深导致注塑时出现填充不满、脱模困难的问题，顶部的挂绳孔做了贯穿式加强筋设计，挂绳位的壁厚加厚到3mm，能承受5kg以上的拉力，避免日常悬挂携带时出现断裂。从结构装配逻辑来看，壳体采用前后壳卡扣加两颗M1.7自攻螺丝的固定方式，卡扣均匀分布在壳体四周，间距控制在12-15mm之间，装配后合模缝间隙控制在0.1mm以内，不会出现明显的错位缝隙。内部预留了CR2032纽扣电池的安装仓，电池仓盖采用滑扣式设计，不需要额外工具即可更换电池，电池触点采用磷铜弹片结构，接触电阻稳定，长期使用也不会出现接触不良的问题。天线部分采用可插拔的圆柱结构，天线根部做了定位凸点，插入后有清晰的到位反馈，不会轻易脱落。这类模型除了用于动漫周边的手办复刻、3D打印定制场景外，也可以作为手持数码产品的结构设计参考，尤其是小尺寸手持设备的人机尺寸把控、壁厚设计、按键结构、装配逻辑都有很强的参考价值，建模时所有的拔模斜度都控制在1.5度，完全符合注塑生产的工艺要求，不需要额外做结构调整就可以直接用于开模打样，细节处的圆角、加强筋、定位柱都按照实际量产的设计规范做了处理，没有出现建模常见的壁厚不均、直角未倒、干涉错位等问题。
