桌面级小型龙门式家用数控雕刻设备结构

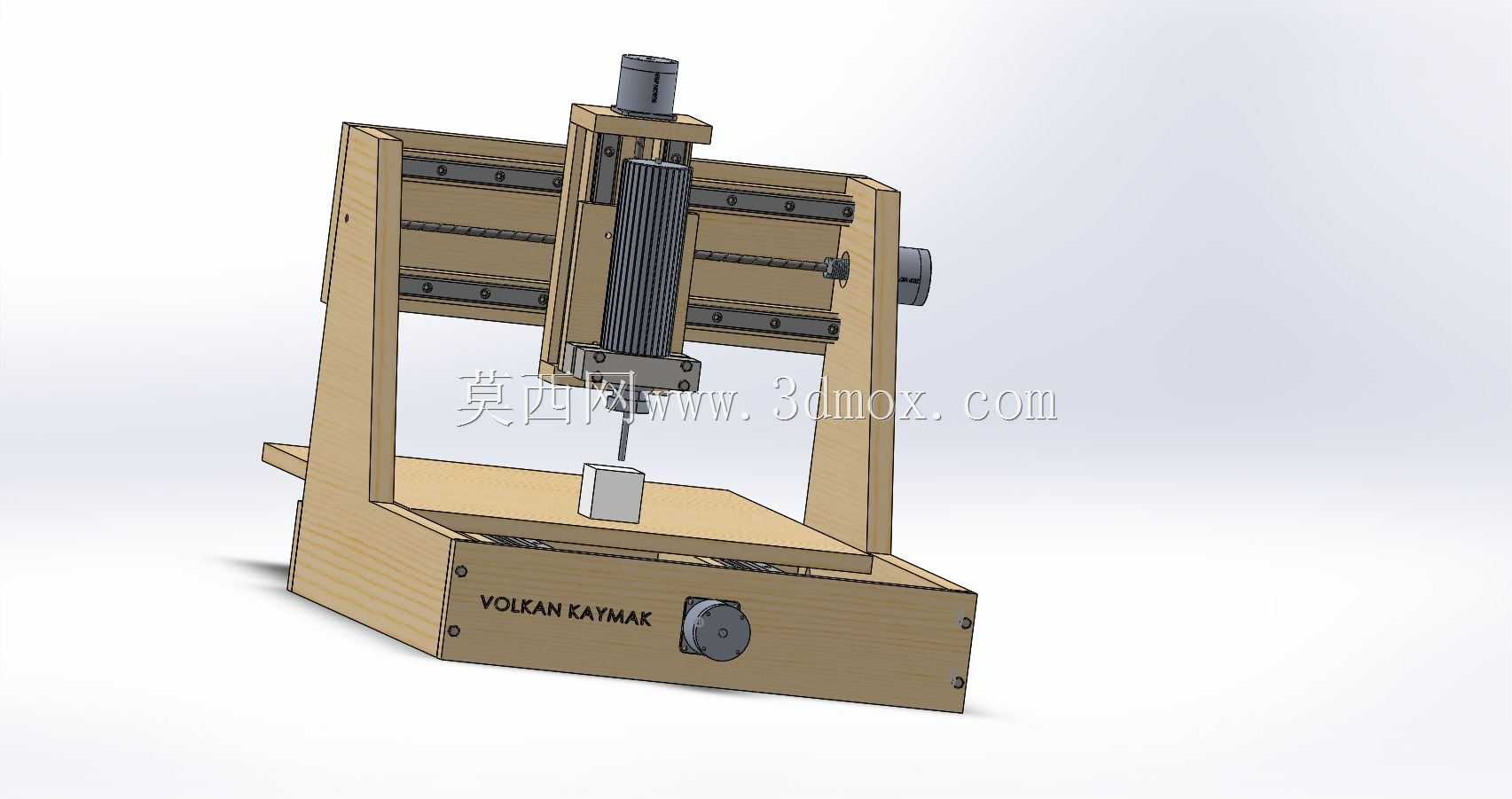

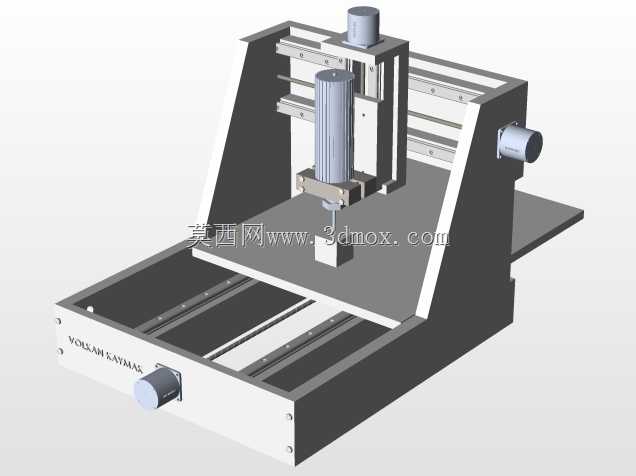

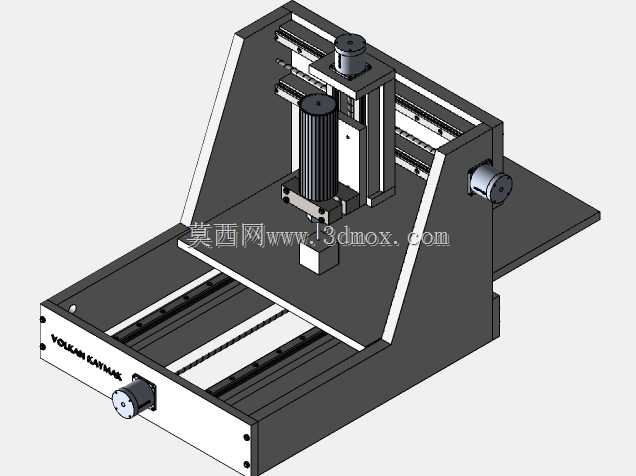

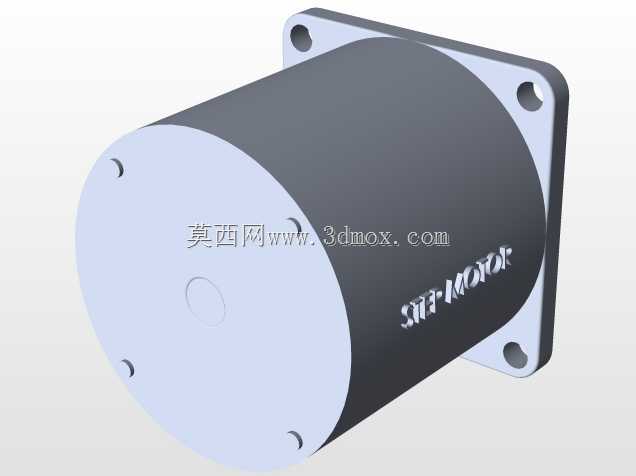

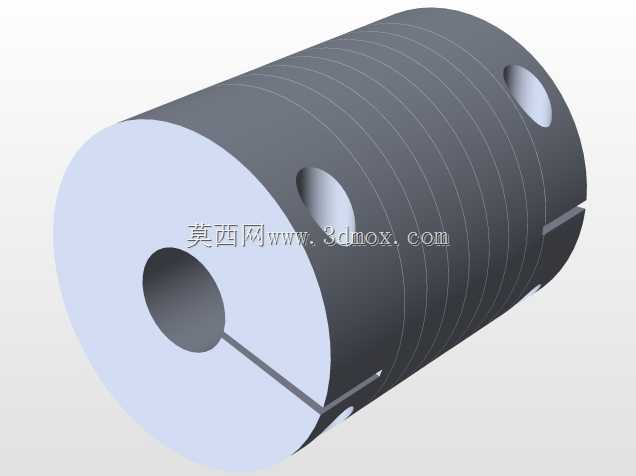

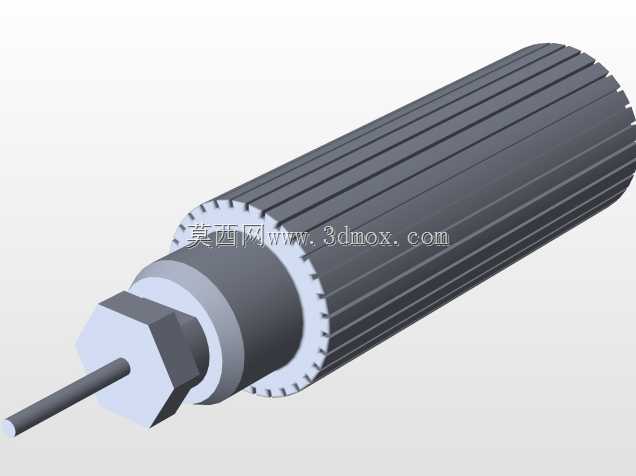

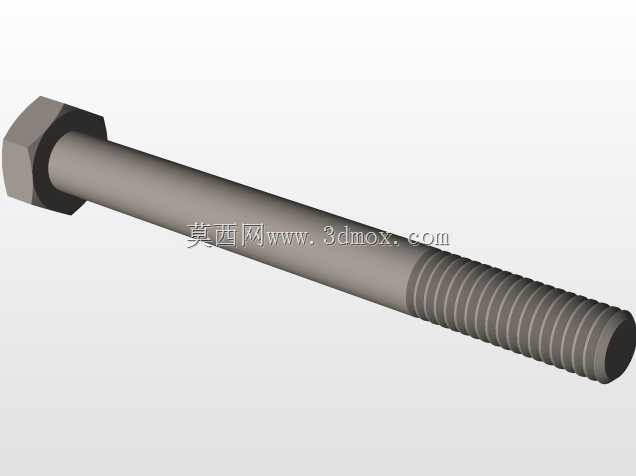

这款桌面式小型数控加工设备，主要面向个人DIY加工、小型手板制作、创客工坊的轻量加工场景，可覆盖软金属、亚克力、密度板、PCB板等常见民用加工材料的铣削、雕刻、钻孔作业，适配小批量定制化零件的快速打样需求，无需占用大型工业场地，普通家用工作台即可完成布设。整体采用龙门式动梁结构布局，床身底座为一体化框架设计，两侧立式支撑臂与底座刚性连接，X向传动组件沿横梁长度方向布设，Z向主轴滑台挂载于横梁滑块上，Y向运动平台集成在底座上部的工作台区域，三个运动轴的传动路径短，结构重心集中在设备下部，运行时的整机振动幅度能得到有效控制，适合轻载高速的小行程加工场景。设计阶段优先考虑了家用场景的安装边界，整机外轮廓尺寸适配常规1.2米宽度的家用工作台，设备底部预留了标准安装孔位，可直接通过螺栓固定在木质或金属工作台面上，不需要额外浇筑混凝土地基，也无需配套大型工业集尘设备，外接常规家用220V供电即可驱动，设备运行噪音控制在民用场景可接受的区间内，不会对日常居家环境造成过度干扰。主轴组件采用高速风冷电主轴配置，夹持端适配标准铣刀夹头，可快速更换不同直径的雕刻刀、铣刀、钻头，满足不同加工工序的刀具需求；三个运动轴均配置了线性导轨与精密传动副，重复定位精度可满足小型零件的加工公差要求，运动滑台的限位组件集成在导轨两端，可避免超程运行造成的结构碰撞。设备的电控组件全部集成在底座内部的空腔中，外部仅预留电源接口与数据传输接口，走线全部沿结构件内部的线槽布设，避免加工过程中切屑、切削液飞溅造成线路损坏，工作台面采用平整硬质面板设计，可配套通用夹具固定待加工工件，也可根据加工需求加装定制化的工件固定工装。从结构设计逻辑来看，这款设备没有追求工业级机床的重切削能力，而是在加工能力、设备体积、使用成本三者之间做了平衡，去掉了工业机床冗余的重型床身、复杂的冷却循环系统，保留了数控加工核心的三轴运动与主轴切削功能，让非工业场景的用户也能完成基础的数控加工作业，结构件多采用标准化的型材与通用传动配件，后期维护更换配件的成本较低，适合个人用户长期使用。
