龙门式数控雕刻加工设备结构设计

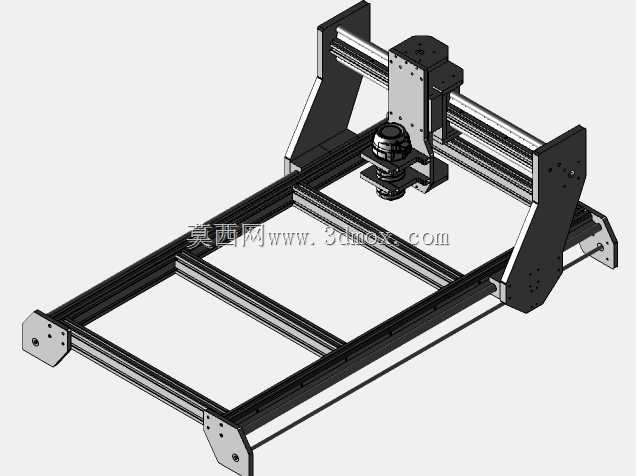

这款龙门式数控雕刻设备主要面向小型加工场景，可覆盖木工板材浮雕、亚克力标识切割、软金属小件铣削、工艺礼品精细雕刻等多类作业需求，适配个体加工作坊、文创产品工作室、学校创客空间、小型五金加工门店等场景，能够完成平面铣削、轮廓切割、曲面浮雕、钻孔攻丝等多类型加工工序，替代传统人工雕刻作业，大幅提升加工精度与生产效率，降低人工操作的误差与劳动强度。设备整体采用龙门式架构布局，以工业铝型材拼接搭建主体机架，兼顾结构刚性与组装便捷性，型材的槽道设计可灵活调整各部件的安装位置，适配不同加工幅面的改装需求。横向运动轴架设在机架两侧的立式支撑结构上，可实现X轴方向的平稳往复运动，搭载加工主轴的滑座安装在横向横梁上，可完成Y轴方向的进给移动，同时滑座集成了独立的Z轴托架结构，能够承载主轴组件完成垂直方向的升降进给，三轴配合可实现三维空间内的走刀路径全覆盖，满足复杂轮廓、曲面造型的加工需求。设计过程中针对主轴装夹做了专项优化，配套的主轴夹具可适配对应规格的电主轴，装夹稳固性强，可抵消高速切削过程中产生的振动，避免走刀偏移影响加工精度，同时夹具的调节结构可快速调整主轴伸出长度，适配不同长度的刀具装夹需求，换刀调试操作便捷。机架底部的型材框架预留了充足的工作台安装空间，可根据加工需求搭配不同材质的工作台面板，比如吸附式亚克力台面、铝型材T型槽台面、密度板辅助台面等，安装边界可适配常规幅面的板材装夹，无需对机架主体做额外切割改装即可完成工作台的固定。两侧的立式支撑采用三角加强结构设计，可提升横梁运动过程中的结构稳定性，避免高速进给时出现横梁晃动、震颤的问题，保障长时间连续加工的精度保持性。传动结构沿型材槽道内嵌安装，可减少加工过程中产生的切屑、粉尘落入传动部件，降低日常维护的清理难度，延长传动组件的使用寿命。设备的走线沿型材槽道规整布置，可避免运动过程中出现线缆拖拽、磨损的问题，提升设备运行的安全性与可靠性。整体结构设计兼顾了加工刚性、组装便捷性与改装灵活性，用户可根据自身的加工需求，更换不同功率的主轴、调整传动组件的参数、扩展对应的辅助加工配件，适配不同材质、不同精度要求的雕刻加工作业。
