3D打印用MK3双电源PCB加热床结构设计

这款双电源PCB加热床是桌面级FDM3D打印设备的核心成型配套部件，主要应用于消费级、入门准工业级熔融沉积成型3D打印机的成型工位，承担打印过程中成型面恒温加热的核心功能，解决PLA、ABS、PETG等常见打印耗材冷却收缩导致的翘边、首层粘附力不足、层间剥离等常见打印缺陷，为耗材首层铺展、逐层堆叠提供稳定的温度基底。

从实际使用场景来看，该加热床可适配不同供电条件的DIY改装机型与量产整机，支持12V与24V两种常见的3D打印机供电规格，用户可根据自身设备的电源输出参数选择对应接线端口，无需额外添置变压模块即可完成适配，大幅降低设备改装与配件替换的门槛。加热床板面采用方形对称布局，四个角位预留标准安装固定孔位，可匹配市面上主流的i3结构、CoreXY结构等桌面机型的热床安装支架，安装边界可覆盖220mm至235mm成型尺寸的打印机架，安装时仅需通过螺丝锁紧四角即可完成固定，配合常规的 leveling 调平组件即可实现成型面的平整度校准。

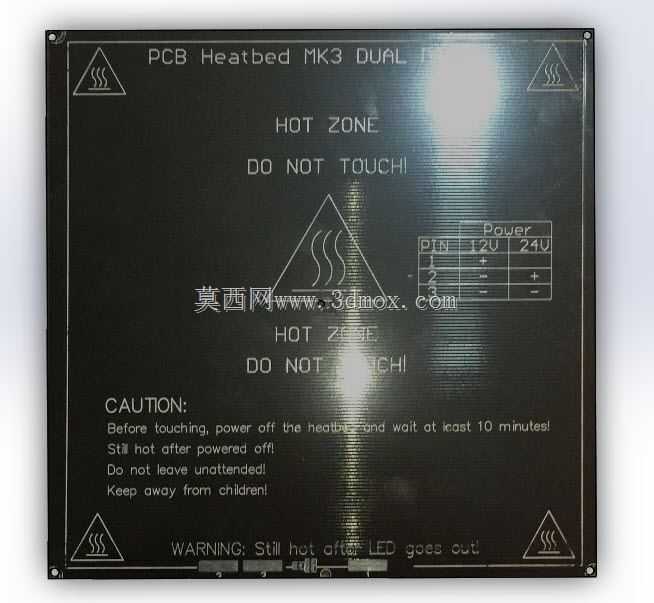

产品功能设计上，板面明确划分高温工作区域，通过醒目的高温警示标识标注热区范围，提醒操作人员在设备工作过程中、断电后短时间内避免直接触碰板面，防止高温烫伤；板面印刷的接线定义标识清晰区分12V、24V电源的正负极接线位，避免用户接反线路导致的加热元件烧毁、电源短路等问题。加热基材采用整面PCB覆铜设计，加热线路均匀排布在基板内部，可保证整个成型区域的温度差控制在±2℃范围内，避免局部温度过高导致的耗材过度软化、局部温度不足导致的翘边问题。

设计思路上，这款加热床充分考虑桌面3D打印用户的实际使用痛点，双电源兼容设计兼顾老款12V机型与新款24V机型的配件替换需求，板面集成的警示信息无需额外粘贴警示标签，长期高温使用下不会出现标签卷边、脱落的问题；基板本身具备足够的结构刚性，正常安装锁紧状态下不会出现中部塌陷变形，可长期保持成型面的平面度，减少反复调平的操作频次。加热床表面可直接搭配磨砂 Build Surface 贴膜、PEI弹簧钢板等常见打印粘附介质使用，无需额外改造板面结构，即可实现不同耗材的稳定粘附，打印完成后待冷却即可轻松取下模型，大幅降低打印后处理的操作难度。
