Airsoft ProWin M4适配HopUp组件结构设计

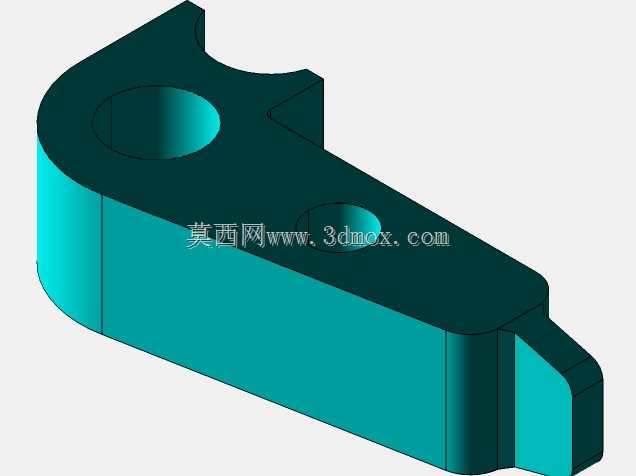

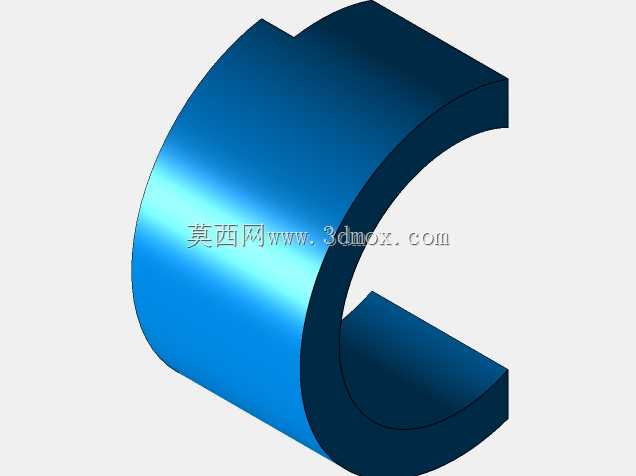

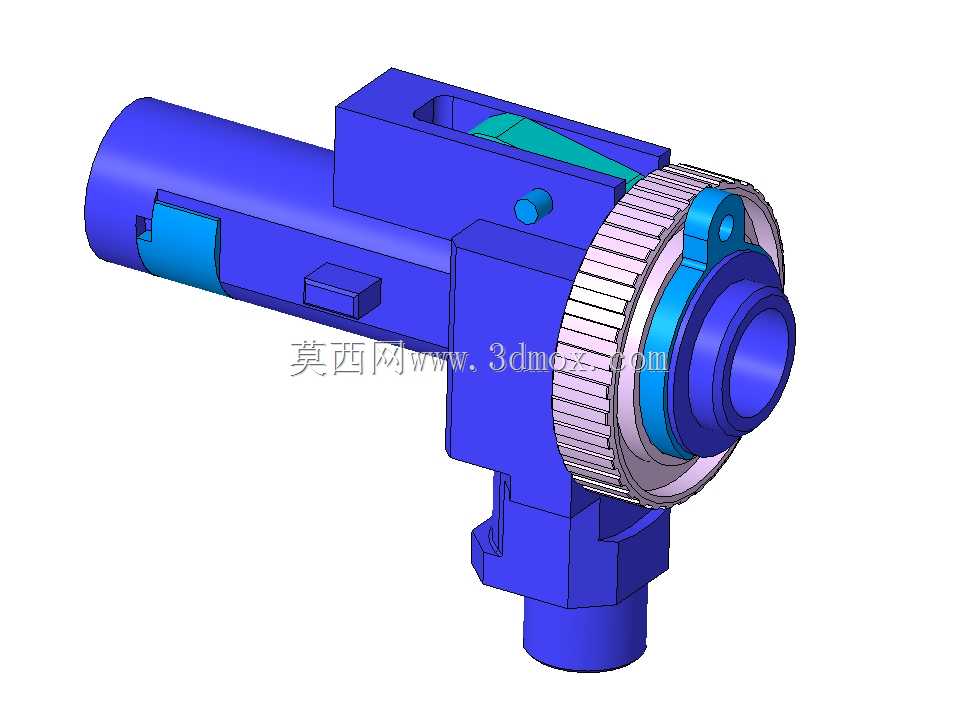

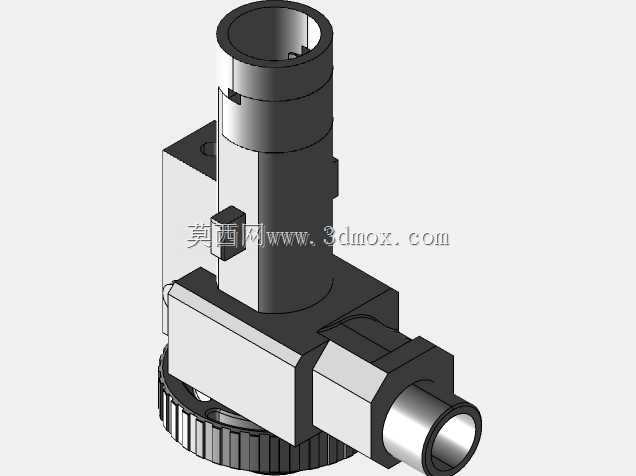

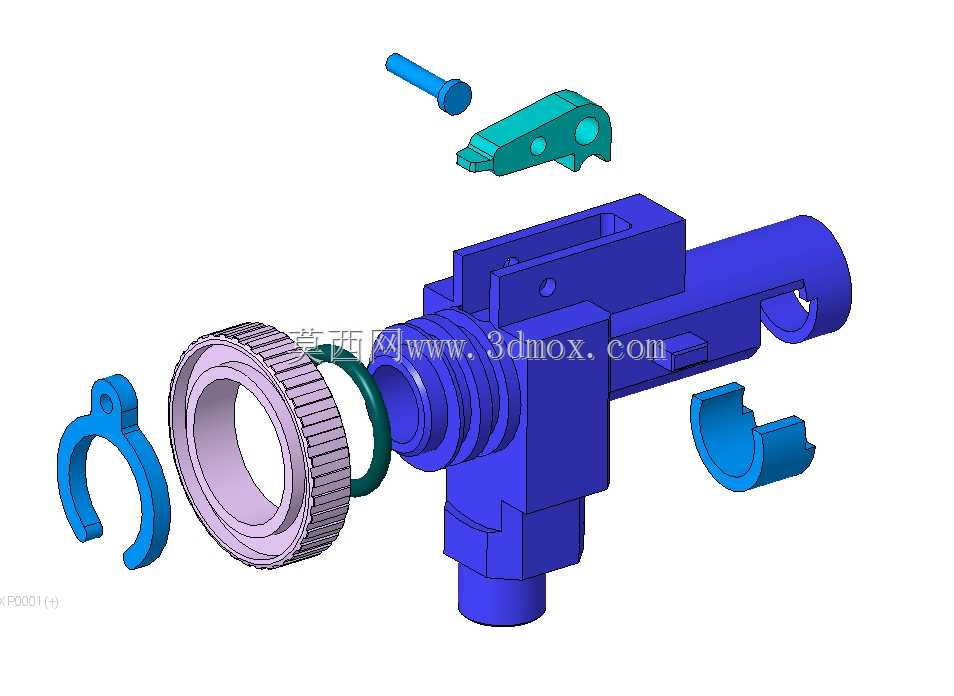

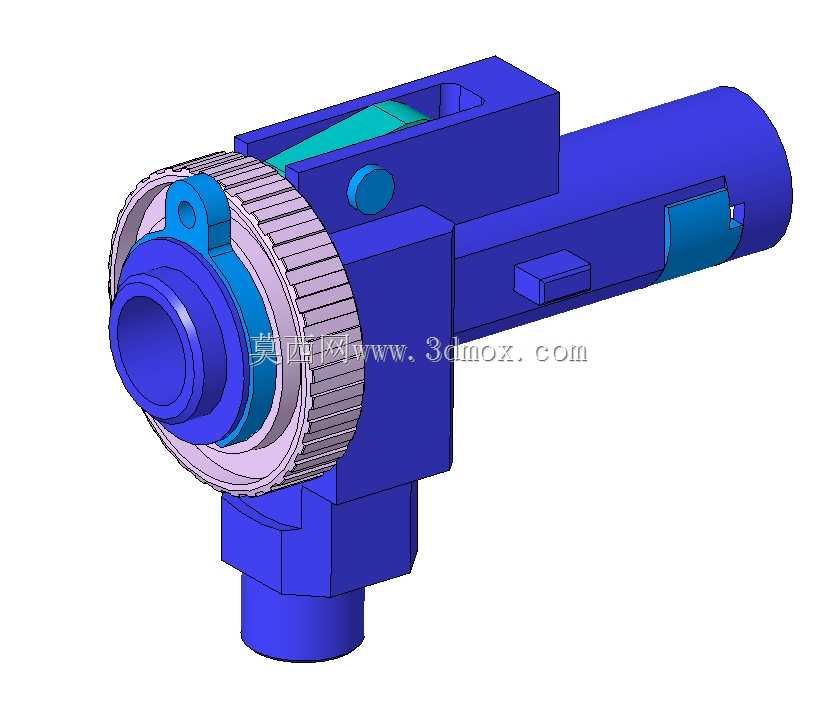

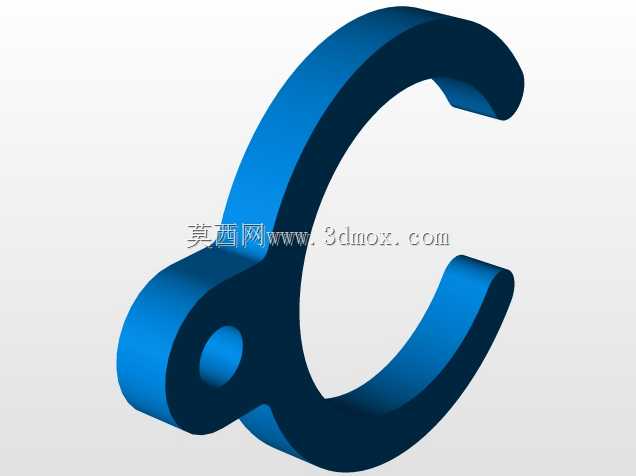

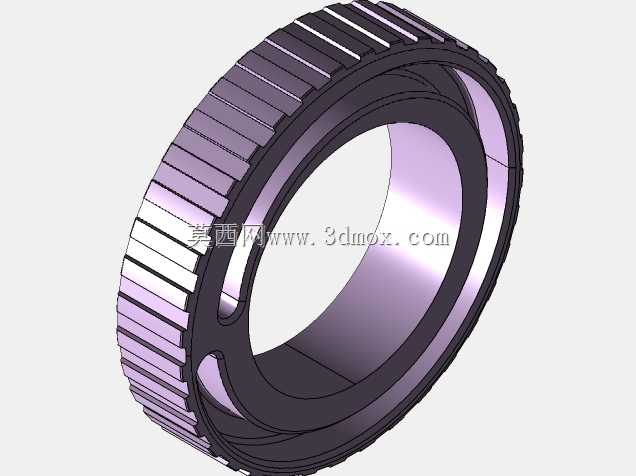

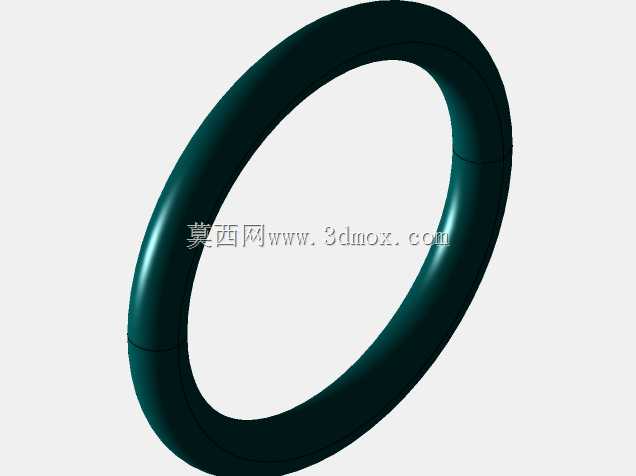

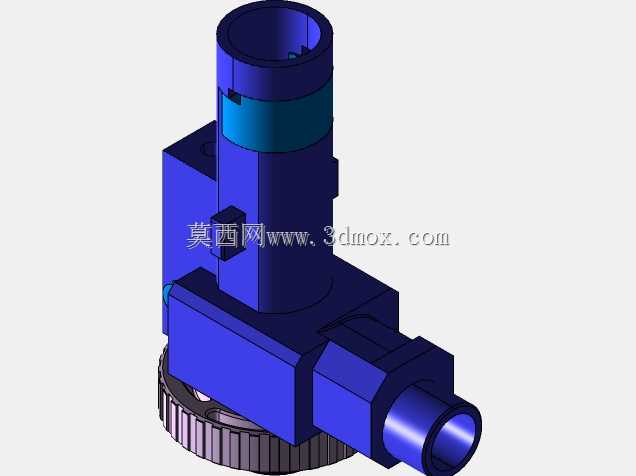

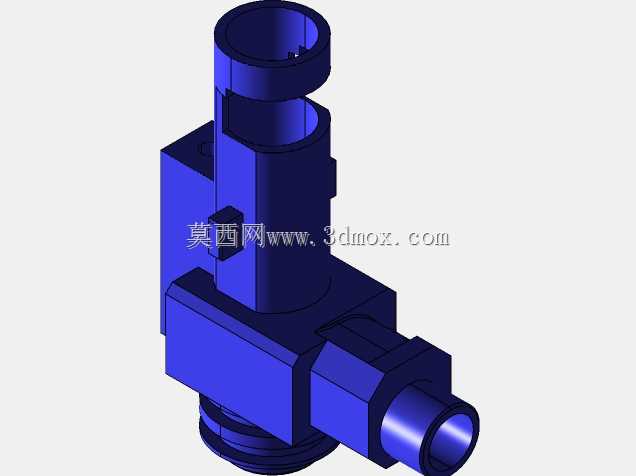

该结构件是适配M4系列气动软弹发射器的HopUp调节组件，也就是俗称的跃变室，在气枪类休闲竞技装备领域承担核心弹道调节功能，是影响射击精度与弹道稳定性的关键部件，广泛应用于Airsoft竞技运动的发射器改装、原厂配件替换以及定制化发射器组装场景中。整套组件采用分体式模块化设计思路，核心主体为承力基座，承担整体安装定位、气流导通、弹丸导入的核心功能，基座前端设置外螺纹接口，用于匹配发射器外管的安装定位，侧面预留调节旋钮的安装槽位，后端设置与波箱出气口对接的密封端面，保证高压气流无泄漏导入弹膛。组件包含调节旋钮、C型固定卡环、密封胶圈、压弹上盖、限位卡扣五个附属零件，调节旋钮采用滚花外圈设计，增大手动调节时的摩擦力，无需额外工具即可完成HopUp压弹量的微调，适配不同重量弹丸的弹道修正需求；C型固定卡环用于将调节旋钮锁定在基座前端，既保证旋钮可顺畅转动调节，又避免旋钮受气流冲击或震动发生轴向窜动；密封胶圈嵌套在基座与外管的对接位置，填充配合间隙，避免高压气体从接缝处泄漏，保证弹丸初速的稳定性；压弹上盖通过卡扣固定在基座上方的弹丸入口位置，内部预留胶皮安装槽，通过旋钮转动带动压块挤压HopUp胶皮，改变胶皮对弹丸上表面的摩擦力，让弹丸在出膛时产生向后的旋转，利用马格努斯效应延长弹丸的有效射程，同时修正弹道下坠，提升远距离射击的精度；两个半圆弧限位卡扣分别用于固定密封胶圈与上盖位置，避免零件受反复震动出现松脱。整套组件的安装边界完全匹配标准M4规格发射器的机匣内部安装空间，基座主体长度适配常规机匣的HopUp仓尺寸，前端螺纹规格与市面主流M4外管通用，后端接口可直接对接标准二号波箱的出气口，无需额外打磨修改即可完成装配，各配合零件的公差控制在0.02mm以内，保证活动部件调节顺畅无卡顿，固定部件连接稳固无旷量。在实际使用场景中，该组件可替换原厂塑料HopUp室强度不足、调节精度差的缺陷，金属材质的基座可承受更高的出气压力，适配高功率改装的发射器使用，多零件分体设计也方便后期维护更换易损件，当HopUp胶皮出现磨损时，只需拆开上盖即可快速替换，无需拆解整个发射器结构。设计过程中充分考虑了竞技使用的实际需求，调节旋钮的阻尼感经过优化，每转动一格的压弹量变化均匀，使用者可根据不同场地的气温、风速以及使用的弹丸重量，快速调整到合适的压弹幅度，保证弹道平直稳定，同时所有外露棱角均做了倒角处理，避免安装时刮伤机匣内部涂层，也减少装配过程中划伤手指的风险。
