适配10mm轴的HK550/HK600直升机旋转斜盘结构

该旋转斜盘是航模直升机旋翼系统的核心传动控制部件，主要适配550级、600级遥控直升机的旋翼操纵场景，承担着将舵机的直线往复动作转化为旋翼桨叶周期变距与总距变化的关键作用，是直升机实现升降、前后飞、侧飞、转向等全向飞行动作的核心传动枢纽。在实际航模飞行作业中，斜盘的动作精度直接决定了旋翼的变距响应速度与飞行姿态控制精度，其结构稳定性直接影响大机动飞行、3D特技动作的完成度与飞行安全。

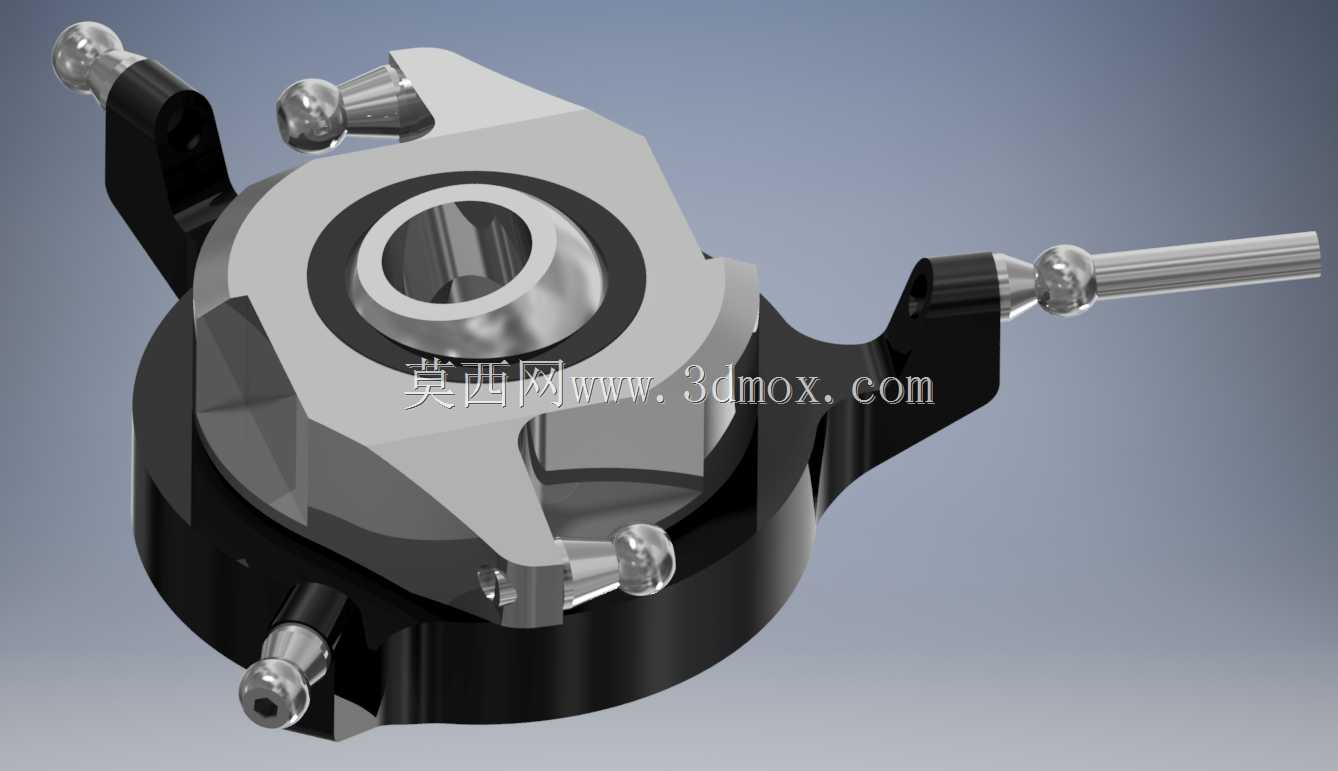

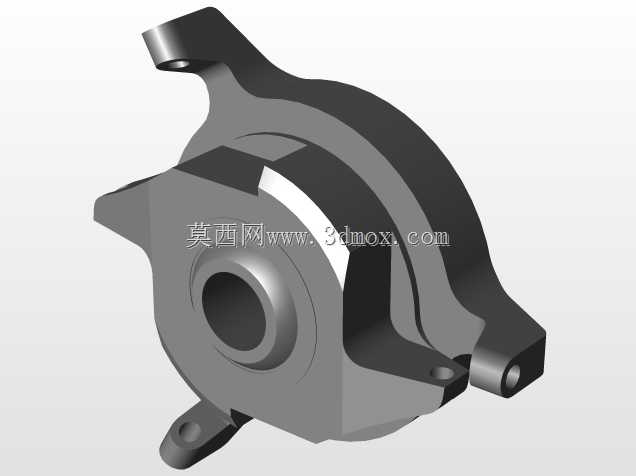

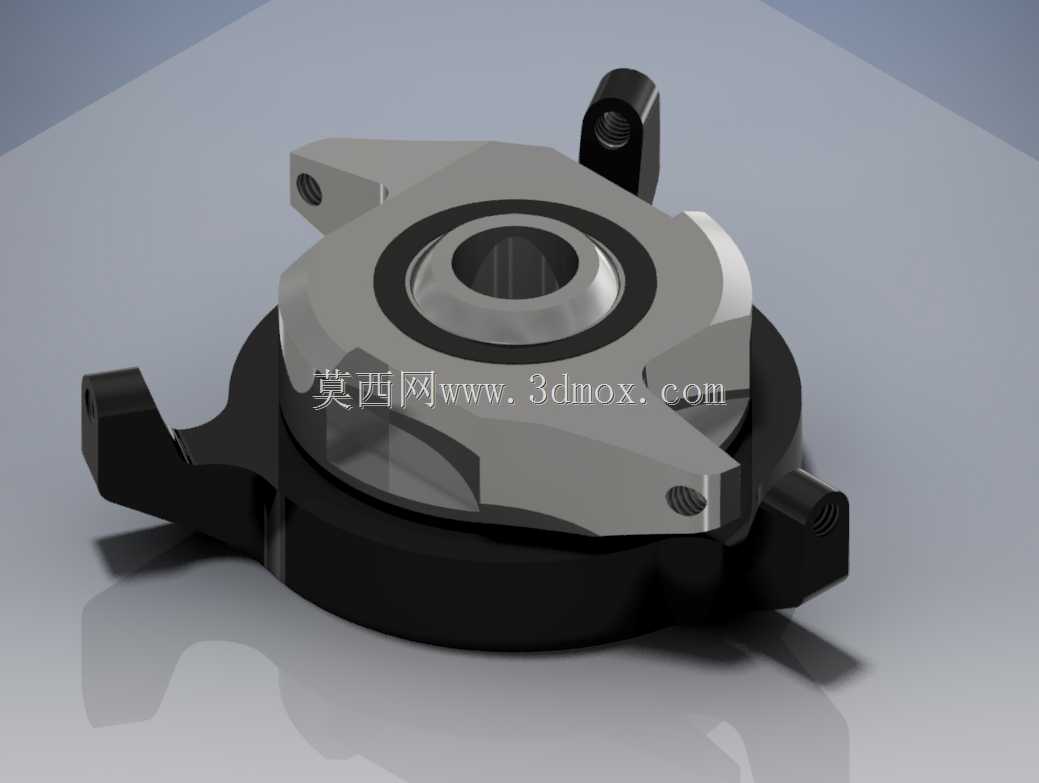

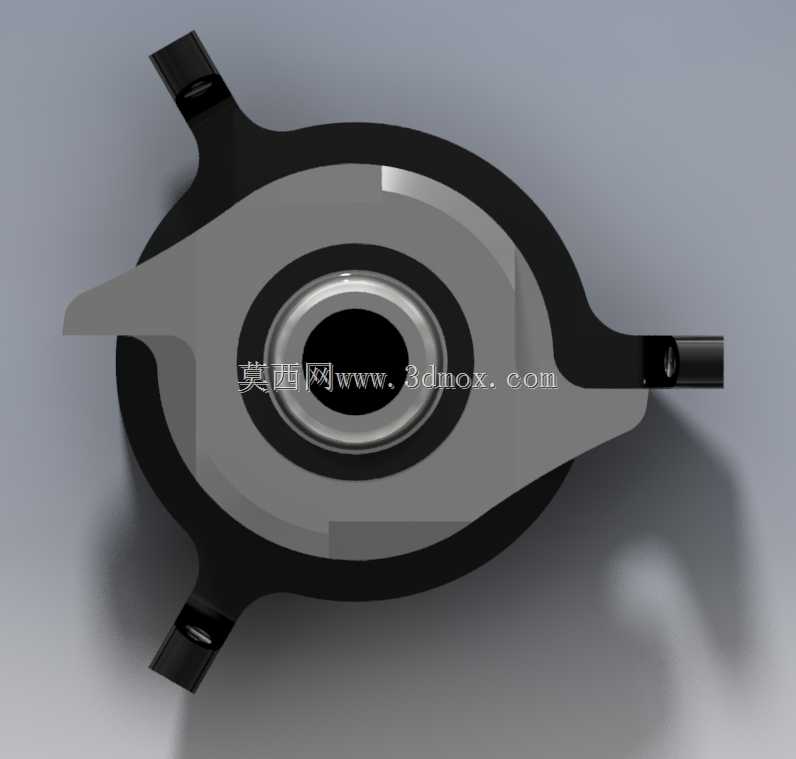

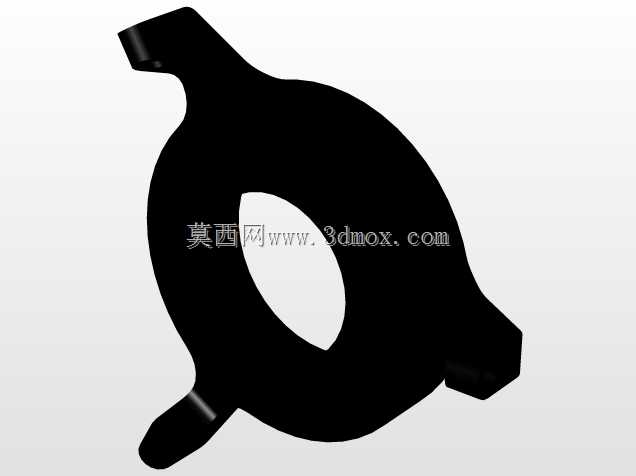

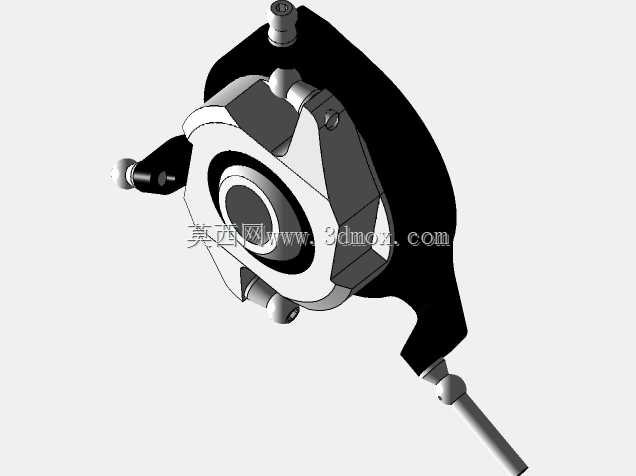

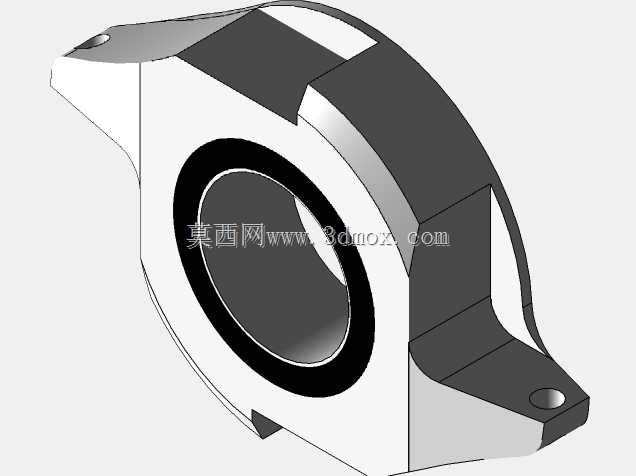

该款斜盘专门适配轴径10mm的旋翼主轴，整体采用分体式结构设计，分为不随机翼主轴转动的固定环与随主轴同步转动的旋转环两部分，固定环侧预留三个均匀分布的舵机连杆安装球头位，可匹配标准航模舵机的拉杆连接需求，旋转环侧对应布置多组桨夹连杆安装位，能够将舵机传递的动作精准同步到每一片旋翼桨夹上。设计过程中仅针对斜盘的外部轮廓、安装接口、连接点位做了精准还原，没有复刻内部的轴承排布、密封结构等细节，能够满足航模整机装配干涉检查、舵机行程调试、旋翼操纵系统运动仿真的使用需求。

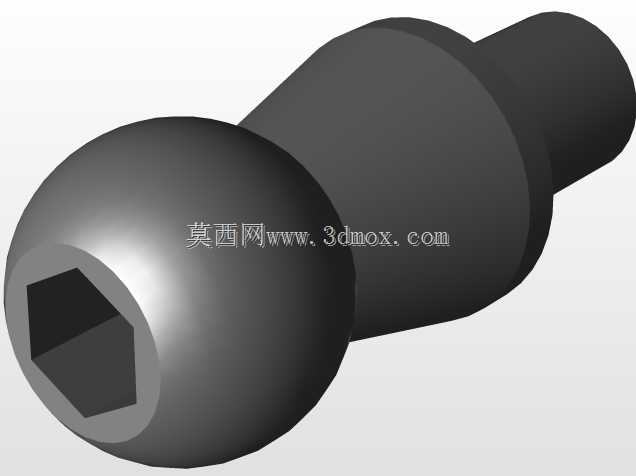

从安装边界来看，斜盘中心的10mm轴孔与主轴采用间隙配合设计，可沿主轴轴向顺畅滑动实现总距调整，同时可绕主轴做小角度倾斜实现周期变距；外围的连杆球头采用标准航模M3螺纹接口，可直接匹配市面上通用的金属连杆头，无需额外改装即可完成装配。整体外形采用中心对称布局，各连杆安装点的角度偏差控制在极小范围内，能够保证三个舵机动作同步传递时不会出现卡滞、虚位过大的问题，固定环与旋转环之间的接触面做了低摩擦设计适配，可减少动作过程中的阻力损耗，提升舵机响应速度。在实际装机场景中，该斜盘可直接替换同级别机型的原厂斜盘部件，用于整机结构展示、飞行原理教学、舵机安装位校准等场景，也可作为航模改装设计的参考基准，帮助设计者快速完成旋翼操纵系统的布局规划，避免出现安装位干涉、动作行程不足等设计问题。
