JAE板对板连接器插座三维结构设计

做PCB结构设计的时候，板对板连接器的选型和布局一直是高密度板卡设计里的核心细节，尤其是0.4mm间距的高密度连接器，稍有尺寸偏差就会导致焊接偏移、合板干涉，甚至高速信号传输异常，这类JAE系列的板对板插座，在消费电子、工业控制板卡、通讯设备的板间互联场景里应用极广，不管是手持终端的主板与副板连接，还是工业采集模块的信号板与主控板对接，都能看到这类高密度连接器的身影。

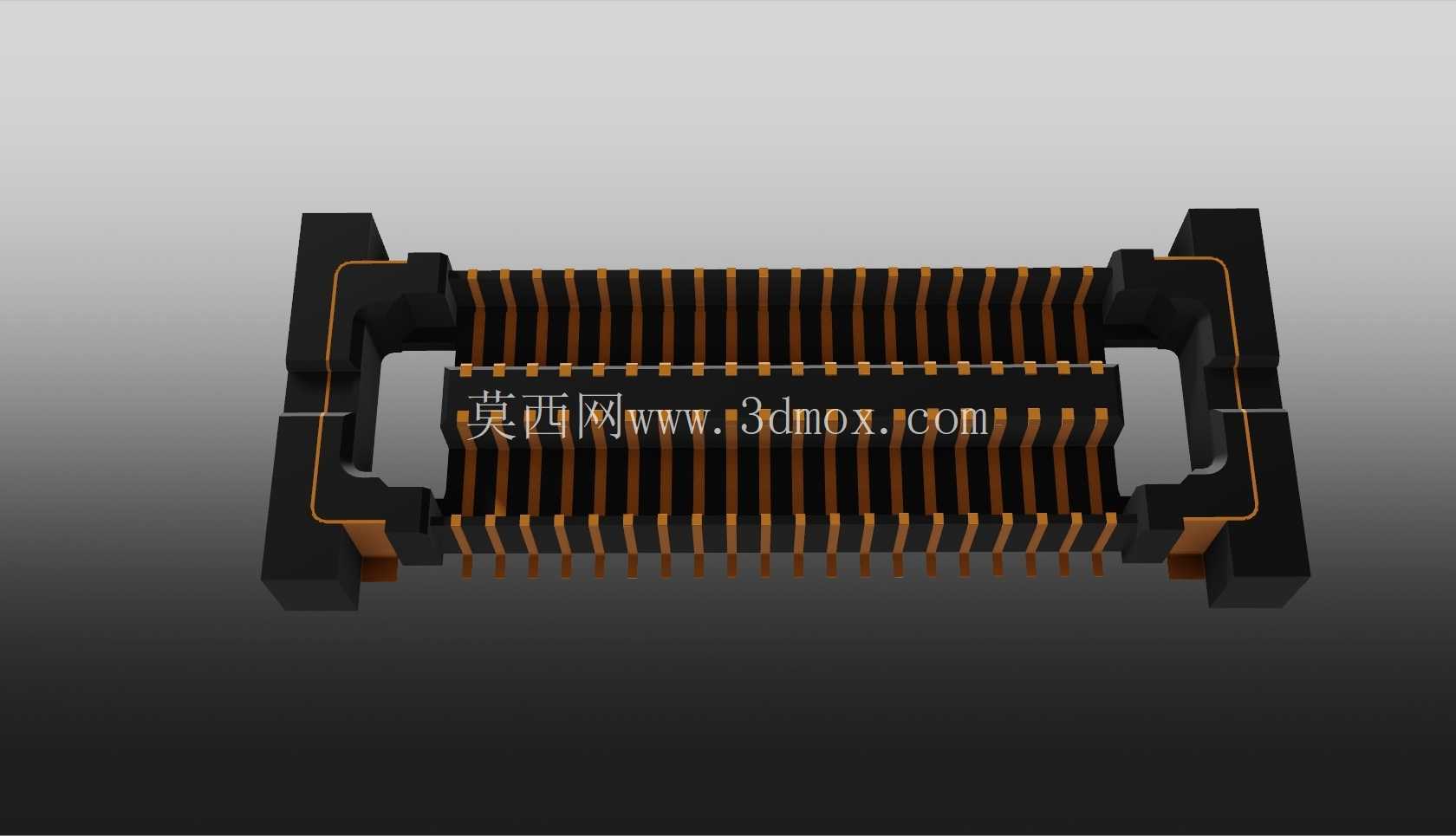

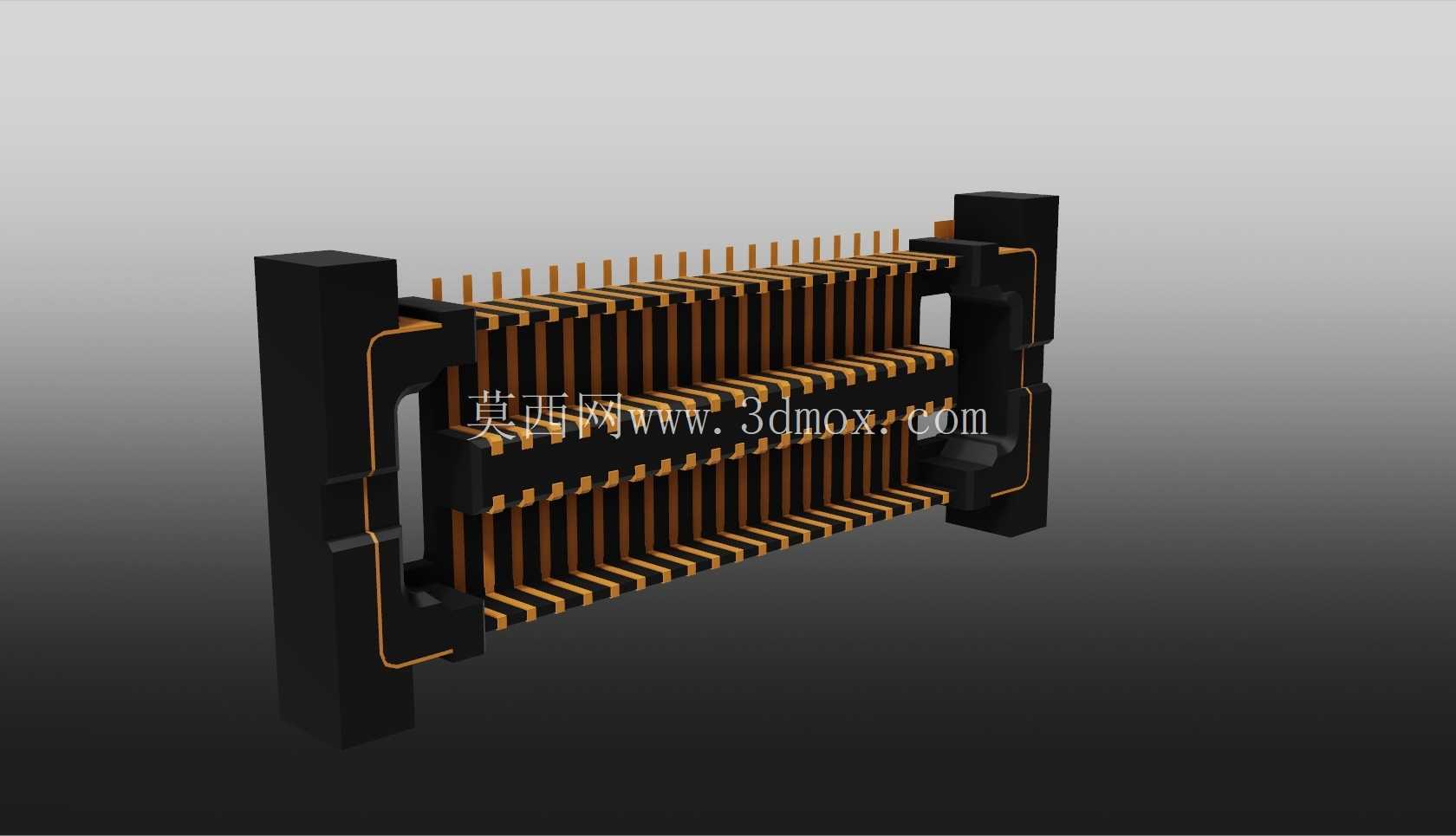

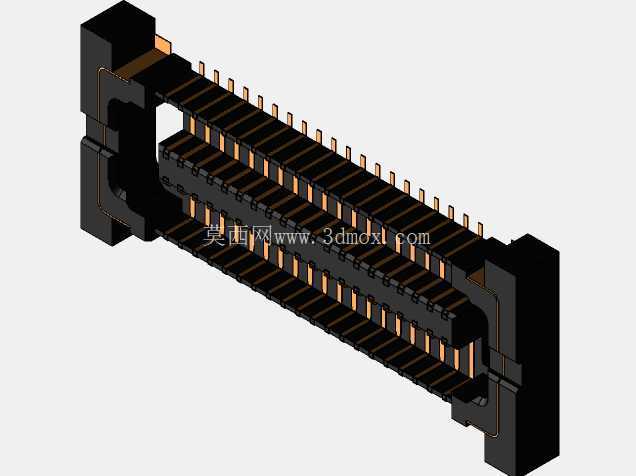

这款插座的设计核心围绕高密度互联的需求展开，整体采用双侧对称的塑壳定位结构，黑色的高温塑壳主体采用LCP材质注塑成型，能够耐受回流焊的高温环境，不会在焊接过程中出现形变导致针脚偏移。接触端子采用镀金铜合金材质，双排平行排布，每排端子的间距控制在0.4mm，能够在极小的空间内实现40路信号的同时传输，端子的接触端采用弹性悬臂结构，公母座对插时能够提供稳定的接触压力，保证信号传输的可靠性，同时端子的焊接端采用鸥翼型设计，适配SMT表面贴装工艺，焊接时能够与PCB焊盘充分浸润，提升焊接良率。

从安装边界来看，这款插座的塑壳两侧设计了定位柱，在PCB布局时需要在对应位置预留定位孔，定位孔的直径比定位柱大0.1mm，既能够方便贴装时的定位，又不会因为热胀冷缩导致塑壳应力开裂。插座的整体高度在对插后控制在3mm以内，能够满足超薄设备的内部空间要求，塑壳的两端设计了卡扣结构，公母座对插到位后会发出清脆的卡扣反馈声，同时提供足够的保持力，避免设备在震动环境下出现连接器松脱的问题。

在三维建模的过程中，需要重点关注几个容易出错的尺寸细节：首先是端子的共面度，所有焊接端子的底部平面度公差需要控制在0.08mm以内，否则SMT贴装时会出现虚焊、漏焊的问题；其次是对插导向结构，塑壳的对插端设计了15度的导向倒角，公母座对插时允许有0.3mm的位置偏差，能够降低组装时的对位难度；另外还要注意塑壳底部与PCB表面的间隙，需要预留0.1mm的间隙，避免焊接时助焊剂残留进入连接器内部，导致接触不良。

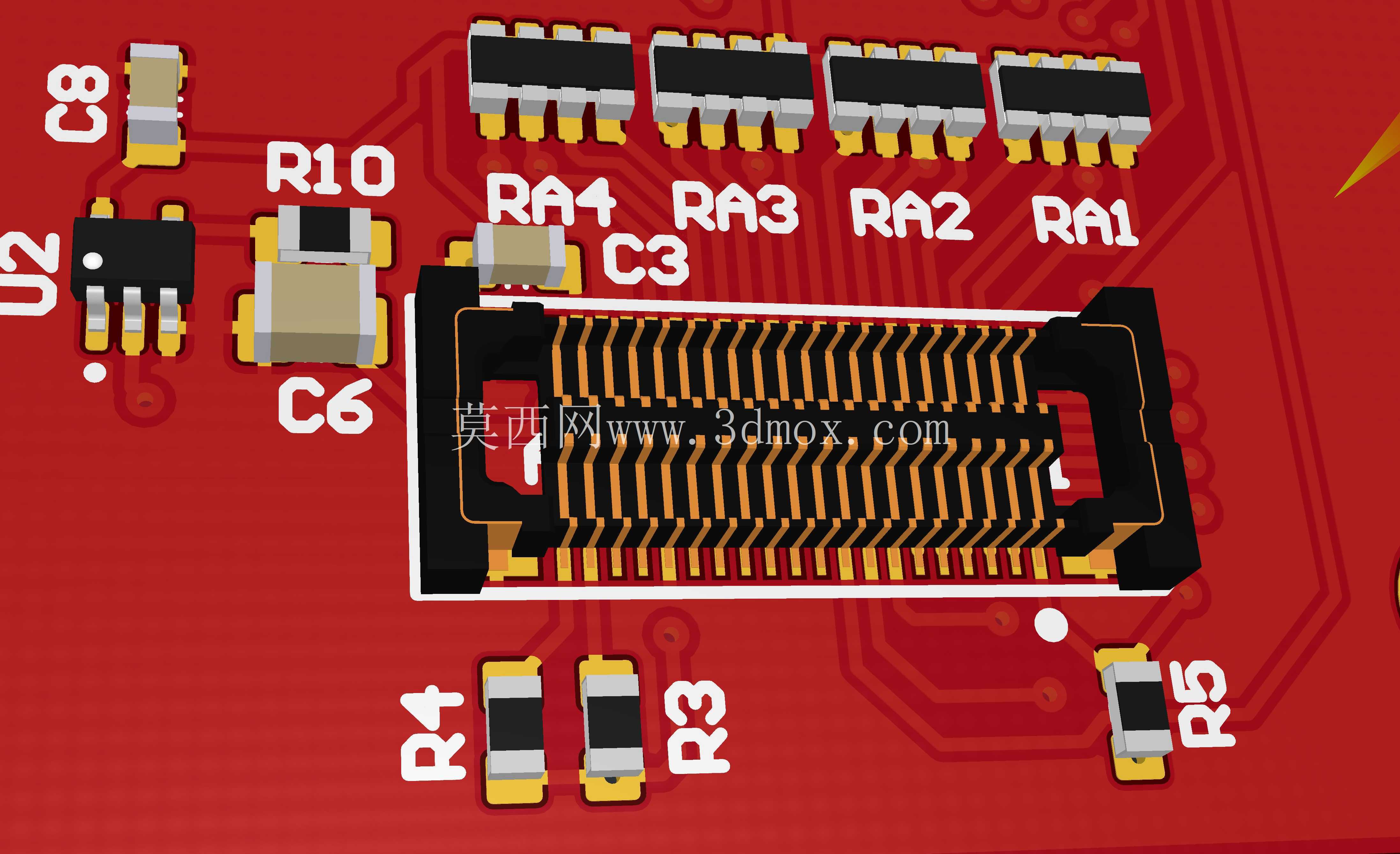

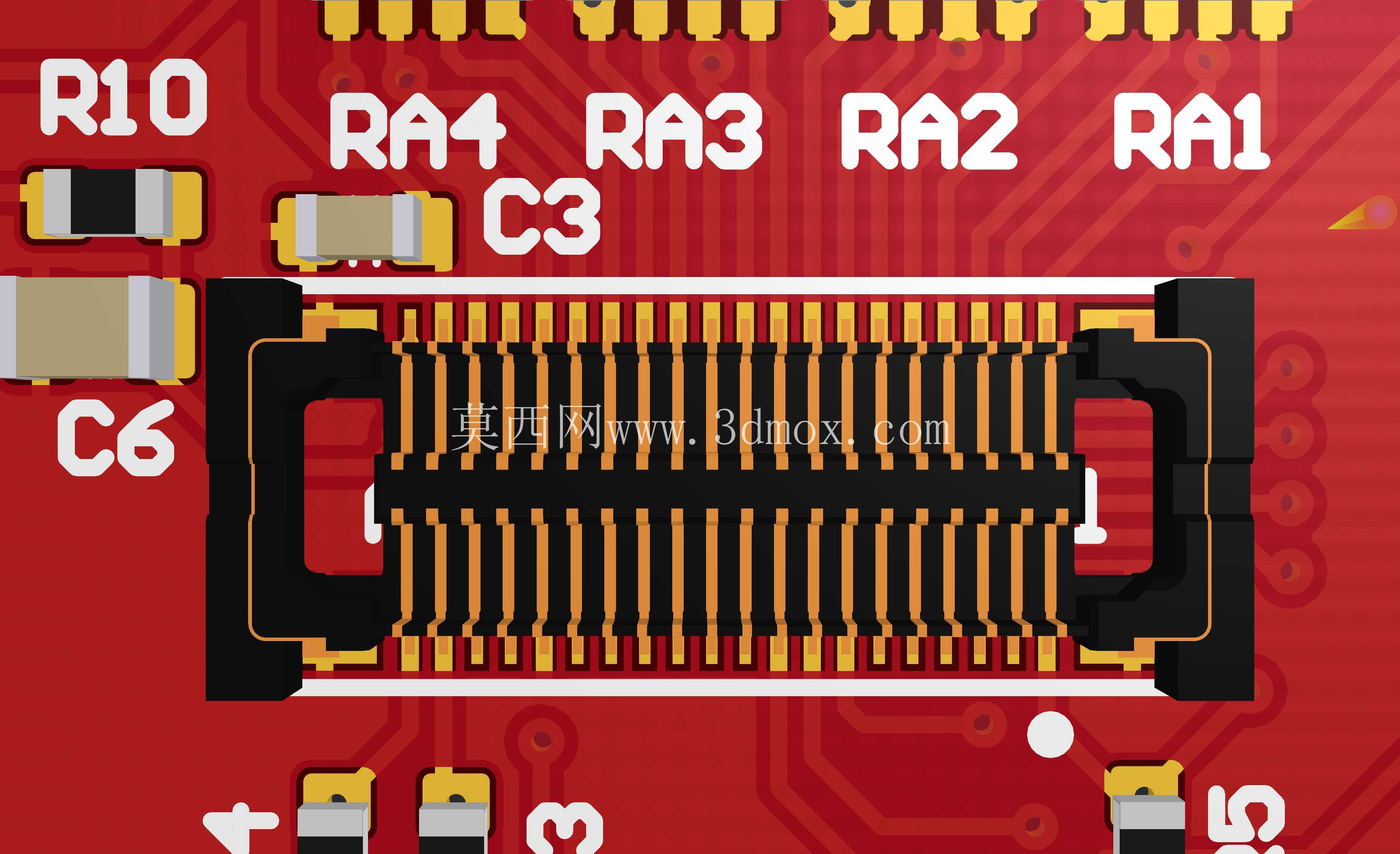

在实际的PCB设计应用中，这类连接器的3D模型能够直接导入Altium Designer、Kicad等EDA软件，在布局阶段就可以进行干涉检查，避免出现连接器与周边电容、屏蔽罩、结构件的干涉问题，同时可以模拟公母座对插后的空间占用，确认板间间距是否满足设计要求。对于高速信号传输的场景，建模时还需要匹配端子的阻抗特性，保证差分信号的阻抗控制在100欧姆，减少信号反射，提升高速信号的传输质量。

很多结构工程师在选型时容易忽略连接器的焊盘设计，这款插座的焊盘需要按照推荐的封装尺寸进行设计，焊盘的宽度比端子焊接端宽0.2mm，长度延伸出端子端部0.3mm，既能够保证焊接的可靠性，又不会出现连锡的问题。另外在塑壳的周边3mm范围内，不要布置过高的元器件，避免贴装时吸嘴无法正常吸取连接器，导致贴装失败。

从长期可靠性的角度出发，这款连接器的端子插拔寿命能够达到50次以上，满足消费电子和工业设备的组装和维护需求，塑壳的耐温范围覆盖-40℃到125℃，能够适应大多数工业场景的温度环境，接触端子的镀金层厚度达到0.76um，能够在潮湿环境下避免氧化，保证长期接触的稳定性。在进行结构校核时，还需要考虑连接器的受力情况，在设备跌落时，塑壳的卡扣结构能够承受50N的拉力不会断裂，避免板间连接失效。
