多关节仿生机械手掌结构设计

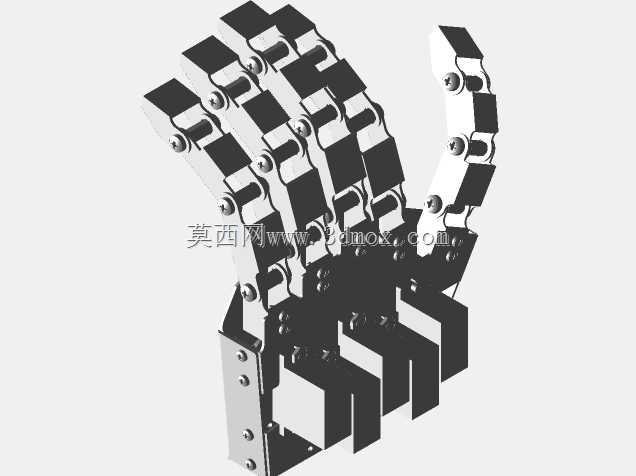

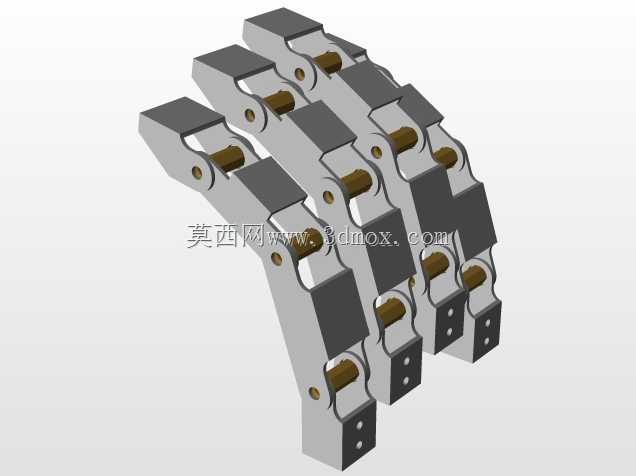

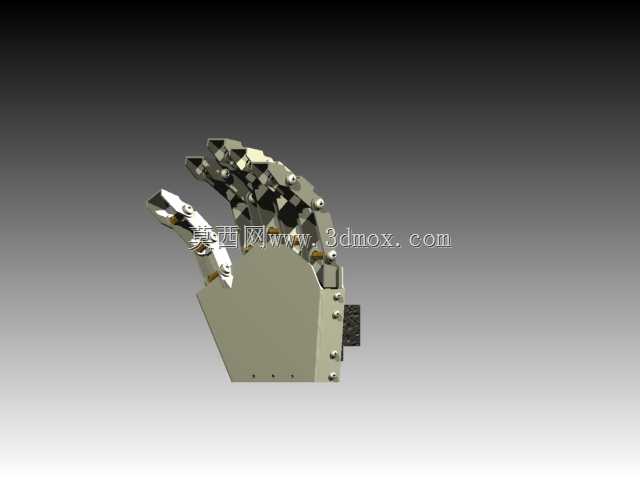

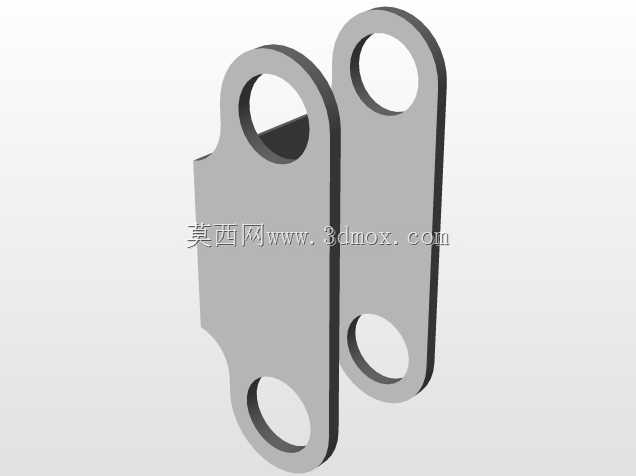

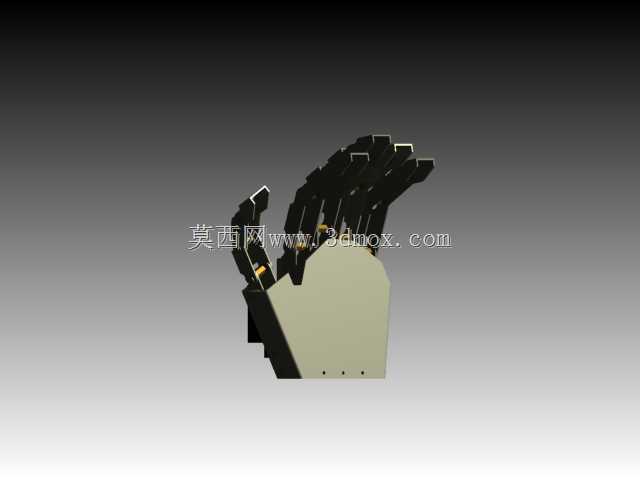

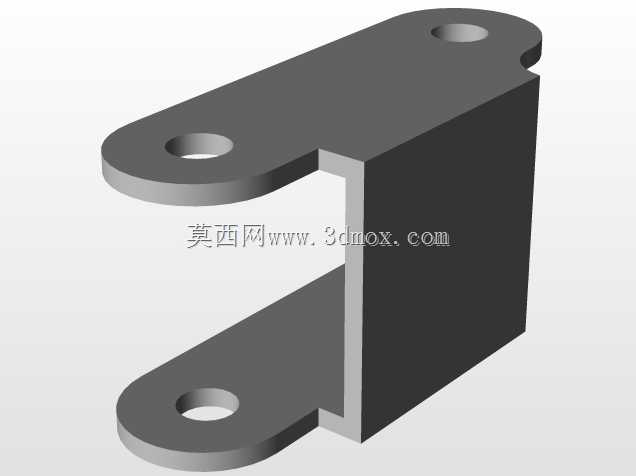

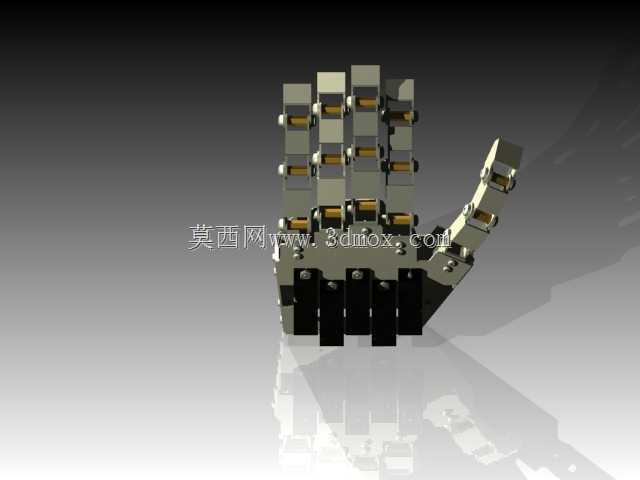

这款多关节仿生机械手掌，是面向工业自动化柔性抓取场景开发的末端执行机构，可适配各类工业机械臂末端，替代人工完成复杂工况下的物件抓取、搬运、分拣操作，广泛应用于3C电子装配、轻工产品包装、精密零部件上下料、实验室样本转运等对抓取动作灵活性要求较高的作业场景，能够适配不同形状、不同材质、不同表面粗糙度的被抓取物件，弥补传统夹爪仅能完成规则物件夹持的功能短板。从功能特性来看，该机械手掌采用仿人手五指布局，拇指设置独立偏转关节可实现对向开合动作，其余四指均设置多段式铰接转动结构，每段指节都配备独立的传动连接位，可通过连杆或者拉索结构传递驱动力，实现指节的逐级弯曲与伸展，能够模拟人手完成捏取、包络抓取、勾取等多种抓取姿态，针对圆柱形、薄片状、不规则异形件都能形成稳定的包覆夹持力，避免刚性夹爪易出现的夹伤工件、夹持滑脱问题。在设计思路上，整体结构采用模块化分体设计，手掌基座作为核心承载结构，预留了与机械臂法兰对接的标准安装接口，各指节通过铰接销轴与基座、相邻指节连接，指节内部预留了传动件走线或者走杆的空腔，既能够保证关节转动的灵活性，也能对内部传动结构形成防护，避免车间粉尘、切削液进入关节间隙造成卡滞；指节接触面预留了防滑衬垫安装槽，可根据抓取工件的材质特性更换橡胶、硅胶或者聚氨酯材质的防滑衬垫，进一步提升抓取稳定性。从安装边界与尺寸适配来看，整体手掌的展开尺寸与成年人手掌尺寸接近，横向宽度适配常规六轴协作机械臂的末端负载范围，安装法兰的孔位遵循通用末端执行器的安装标准，无需额外设计转接板即可快速完成与主流型号机械臂的对接安装；各关节的转动角度范围经过限位设计，避免转动超程造成结构干涉，手指弯曲时的最小包络直径可覆盖常见小型零部件的尺寸范围，伸展时的最大张开距离能够满足常规盒装、盘装工件的抓取需求，整体结构的受力经过优化，指节与铰接位置的结构强度可满足日常工业作业的负载要求，不会在长期反复抓取动作中出现结构变形或者销轴松脱问题。
