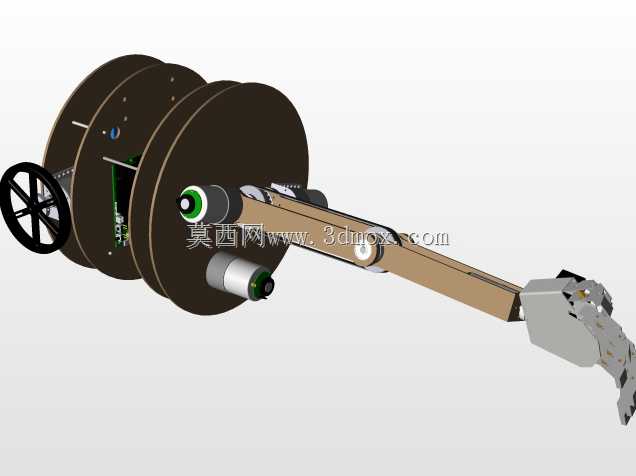

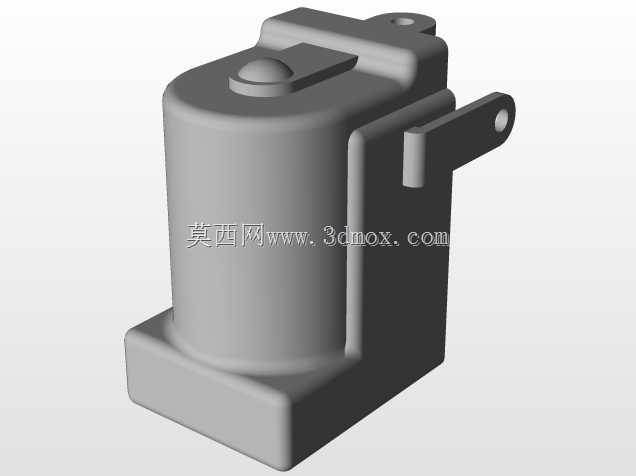

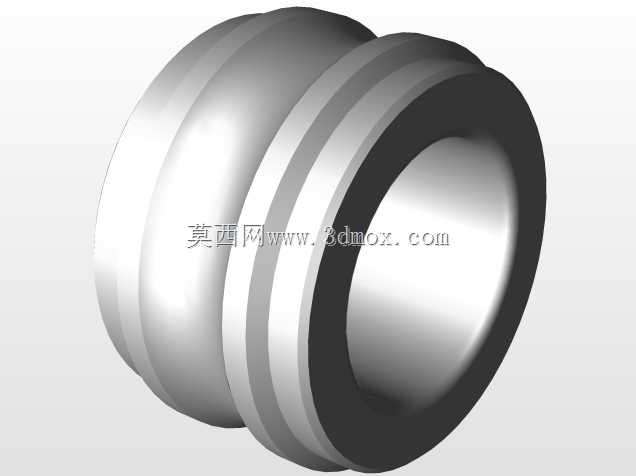

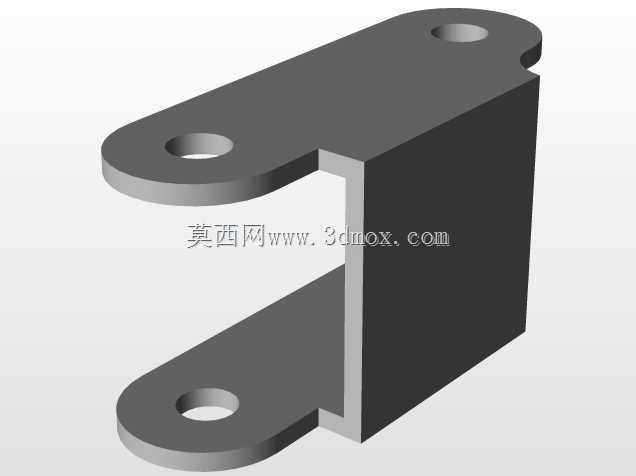

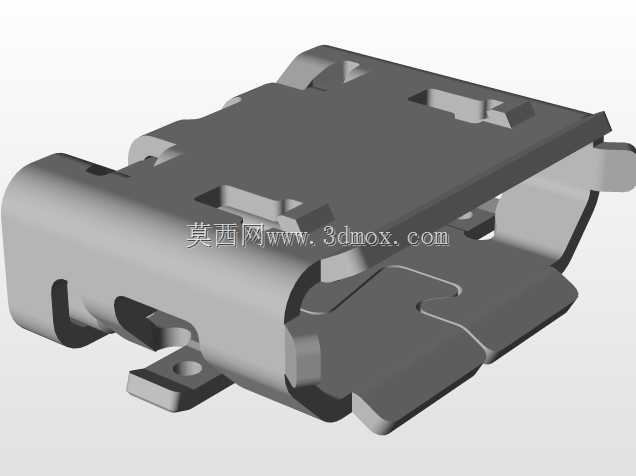

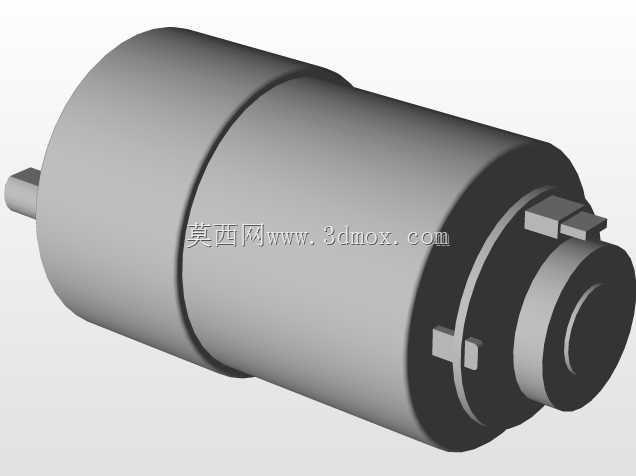

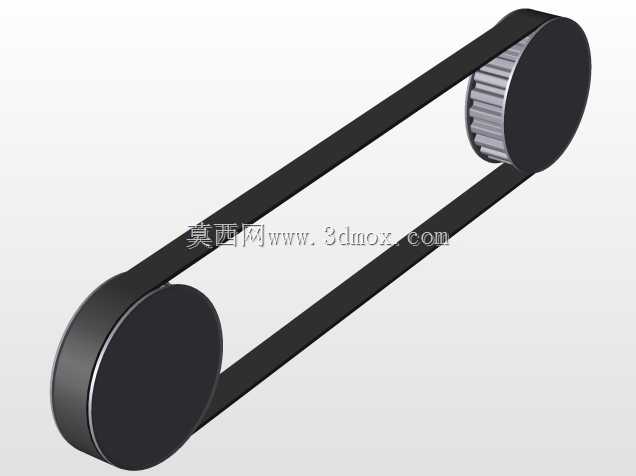

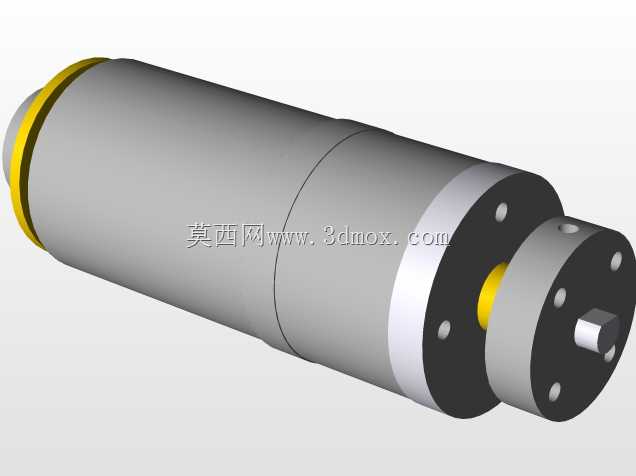

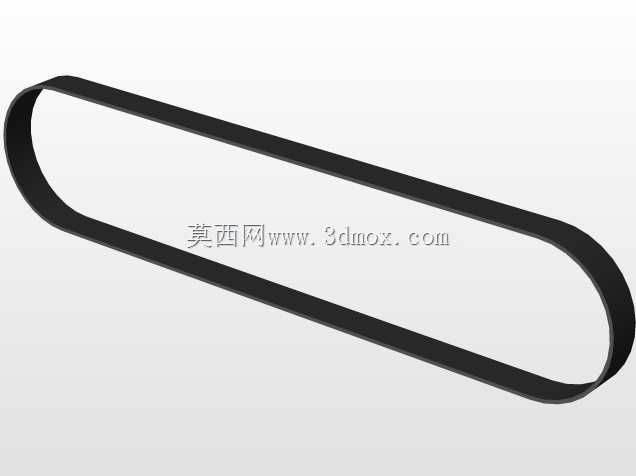

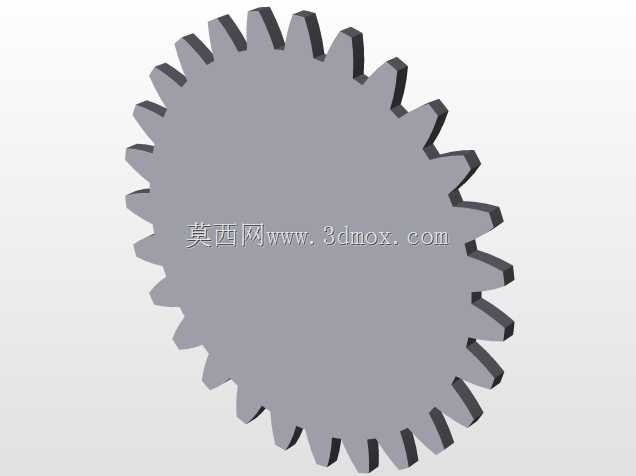

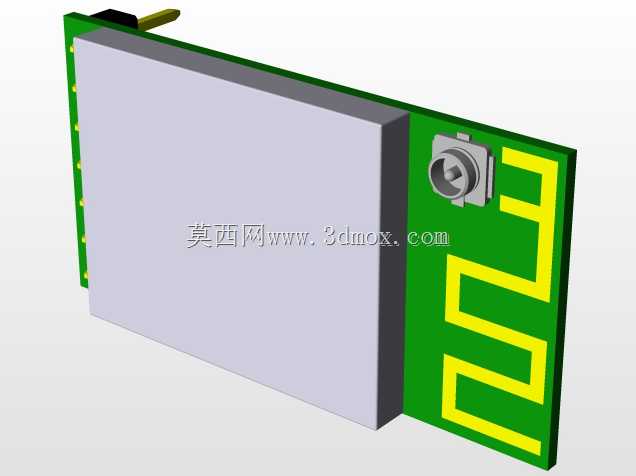

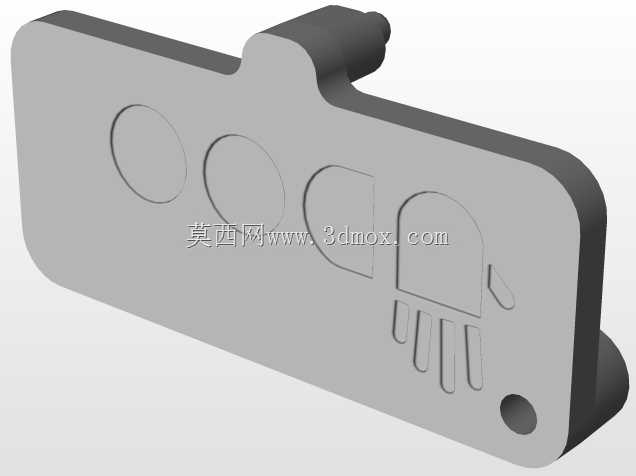

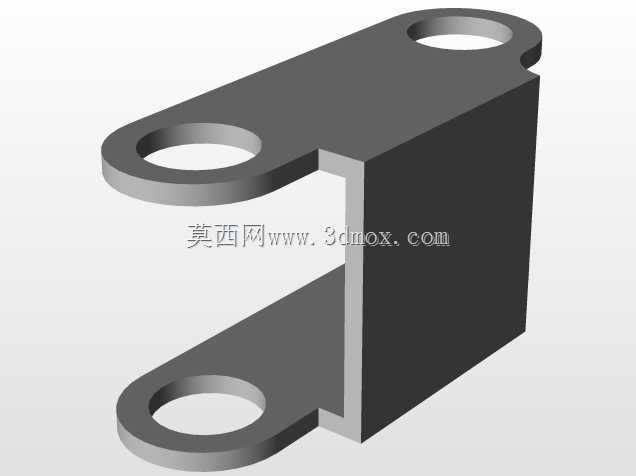

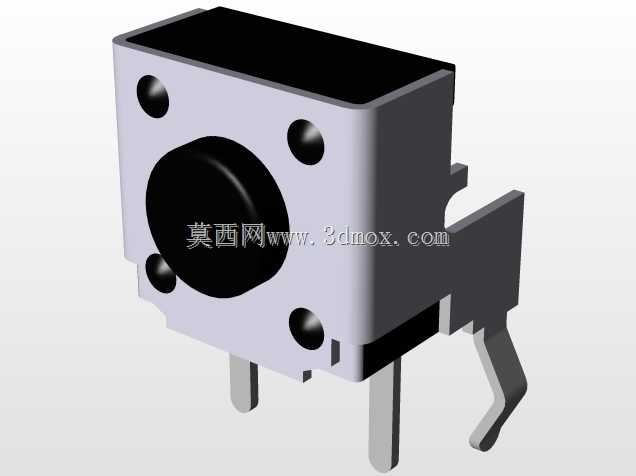

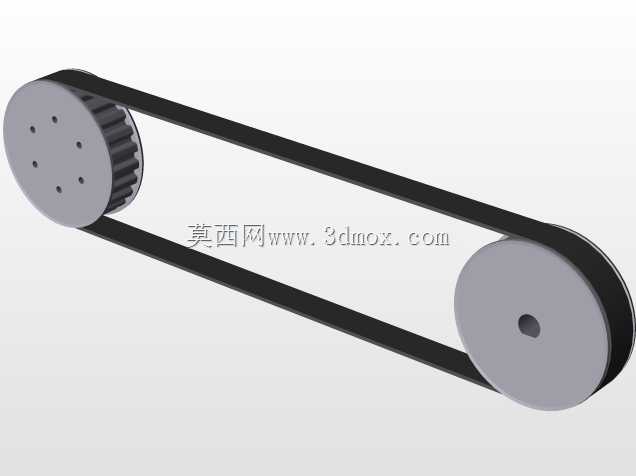

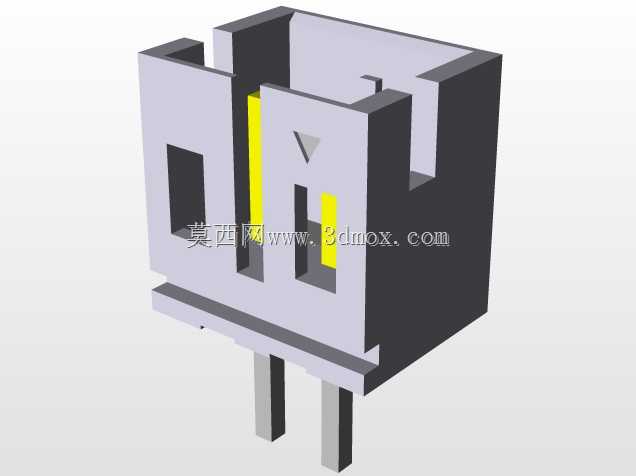

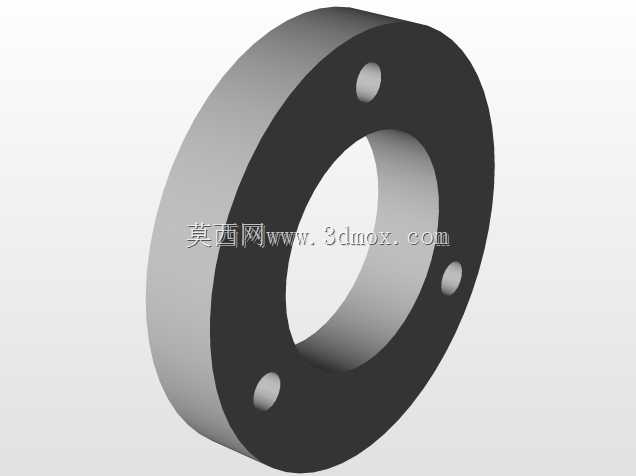

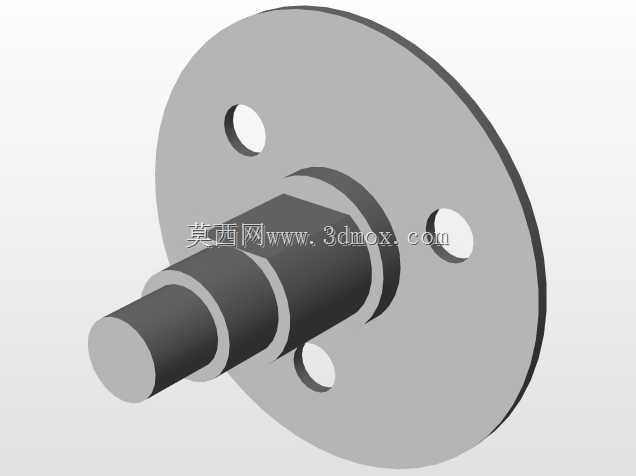

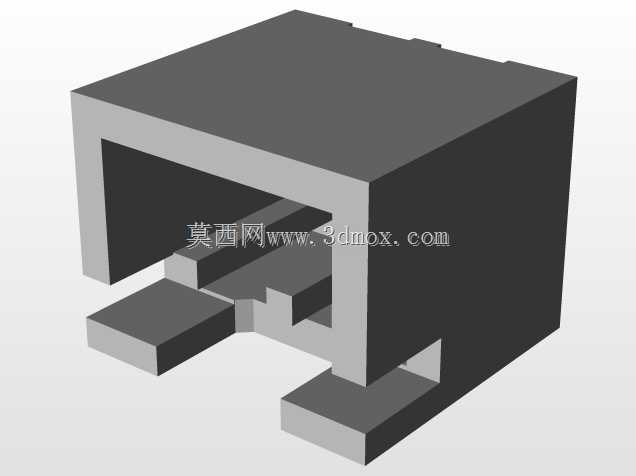

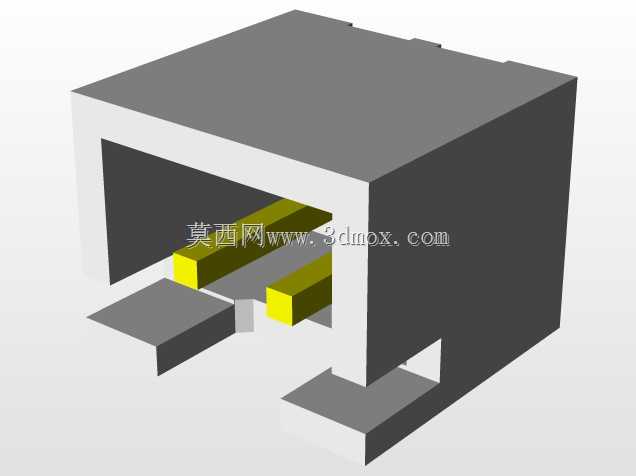

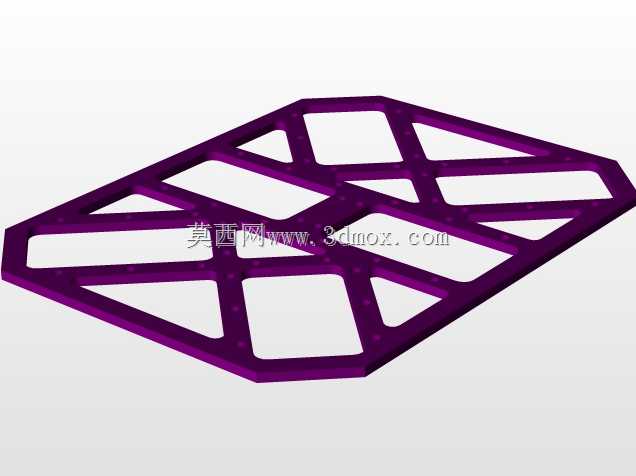

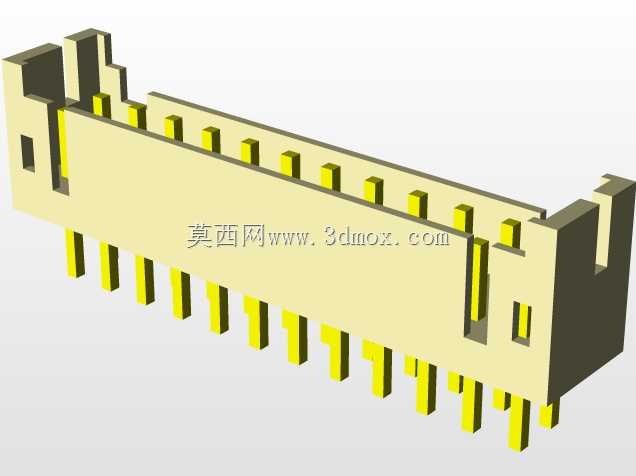

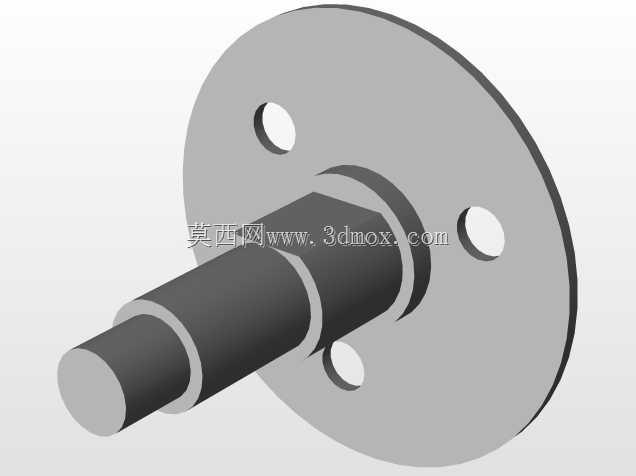

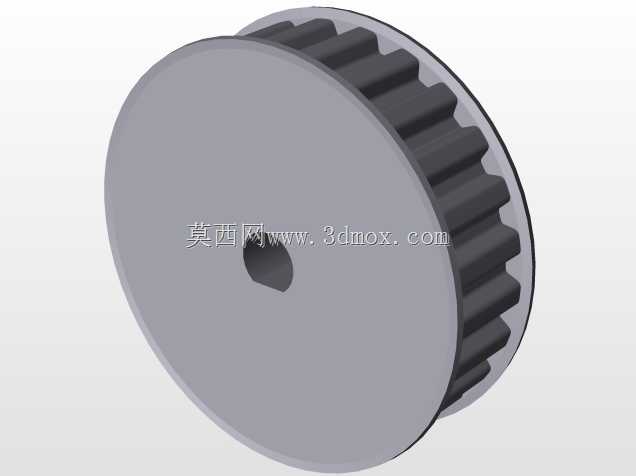

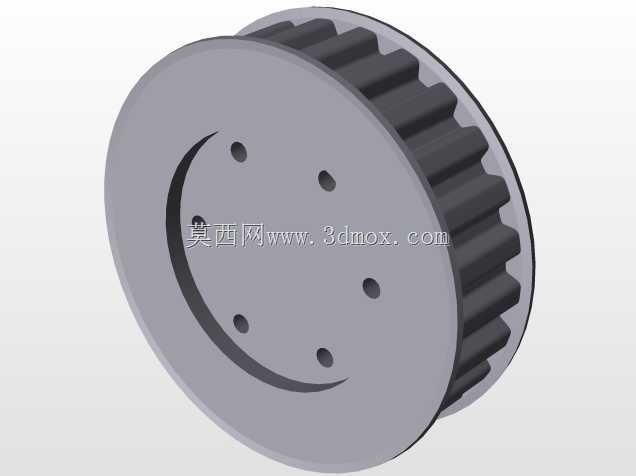

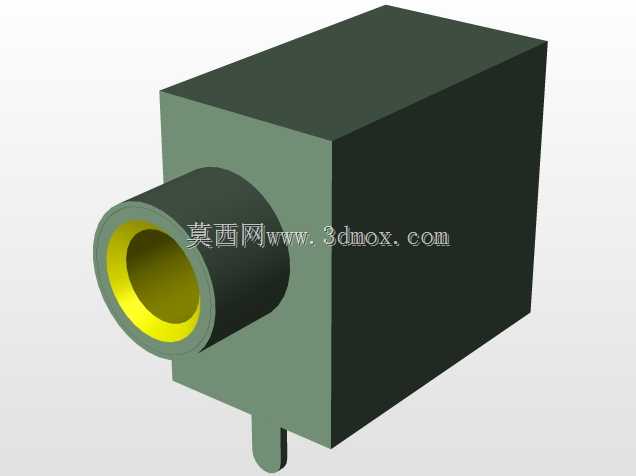

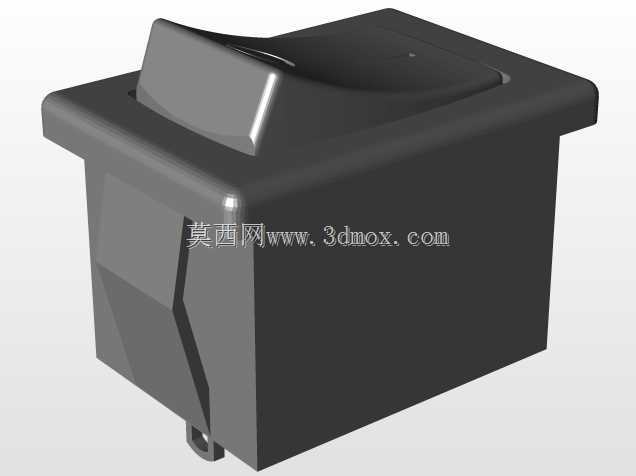

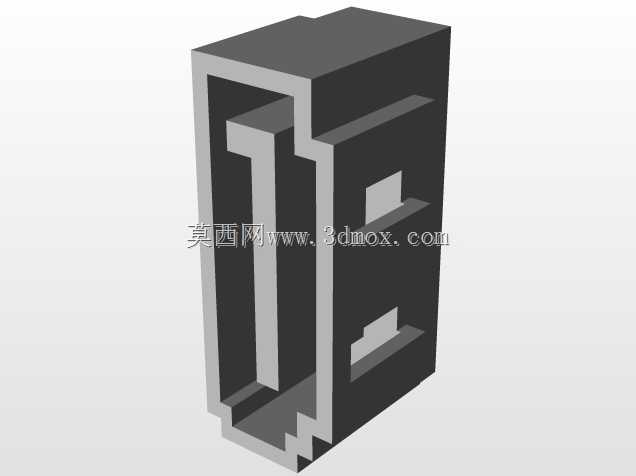

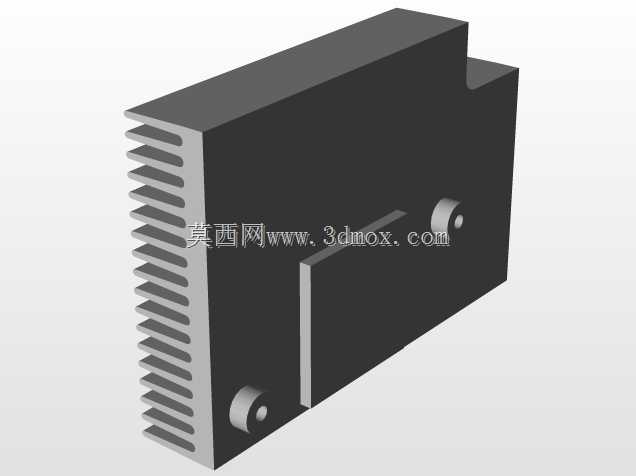

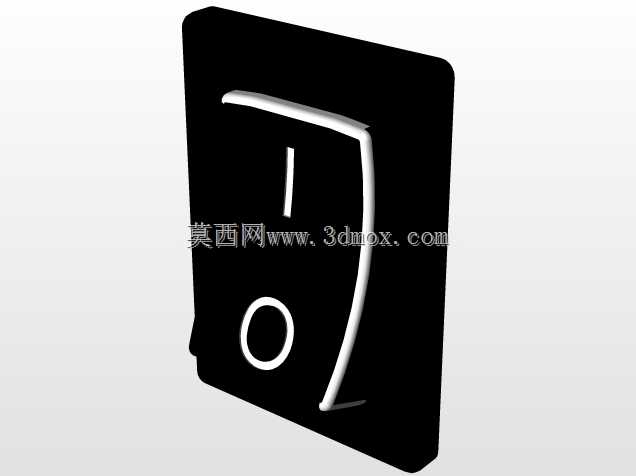

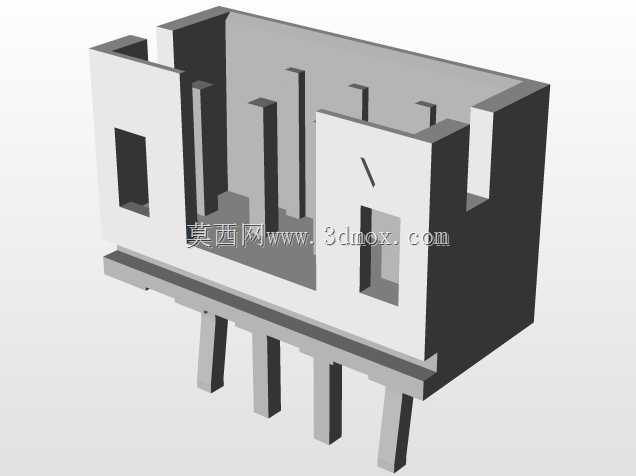

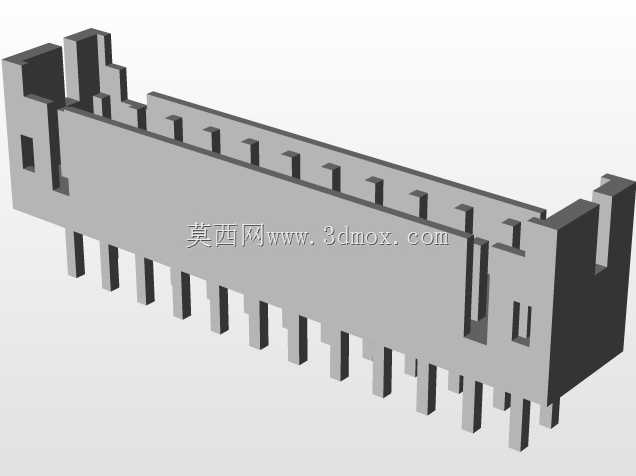

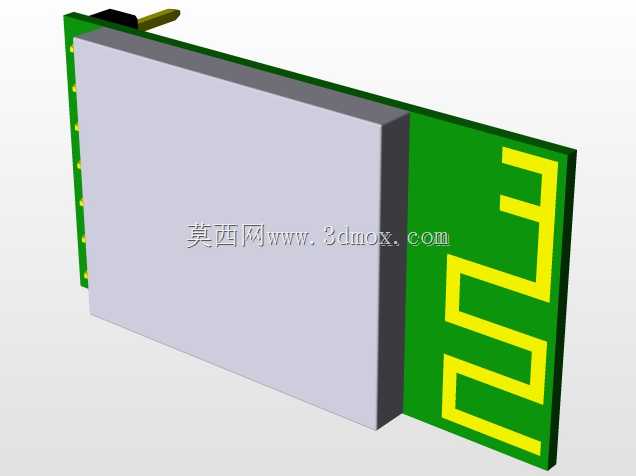

轮式移动抓取作业机械手装置结构

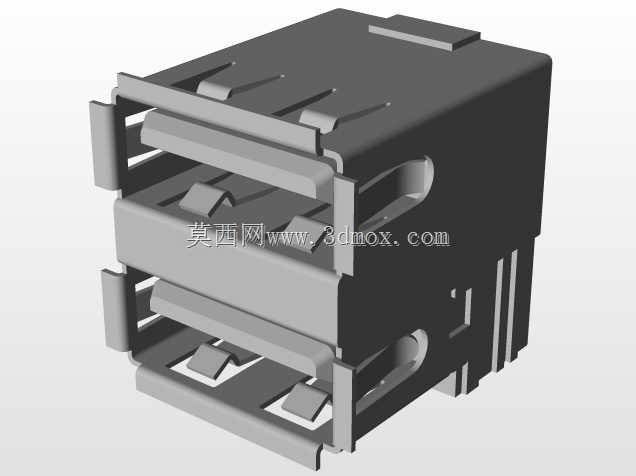

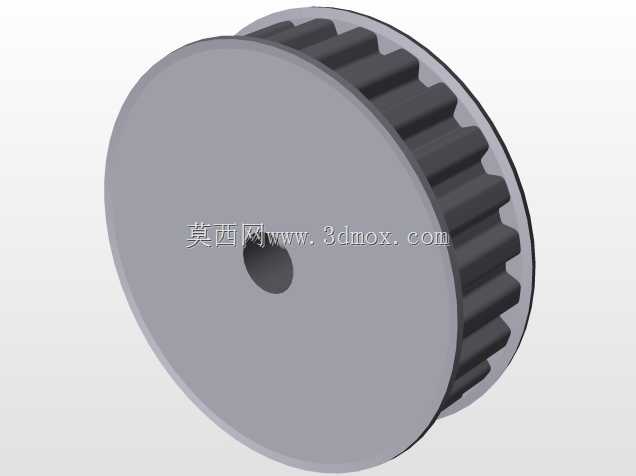

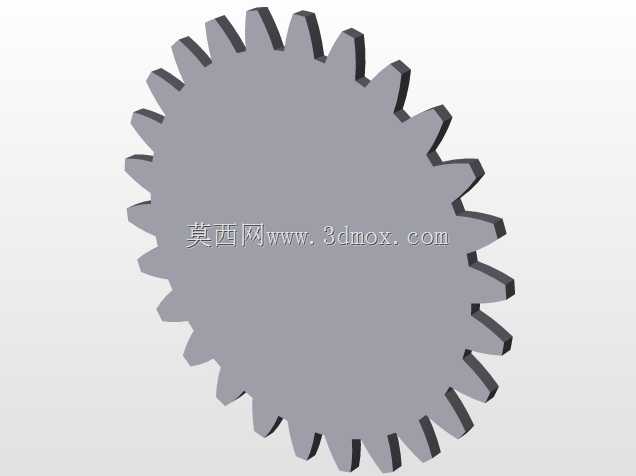

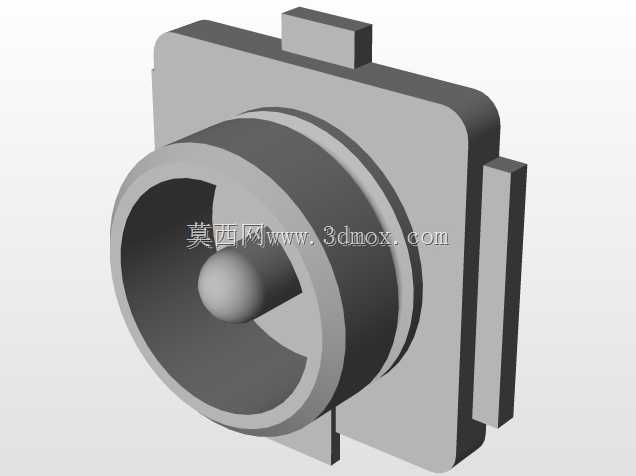

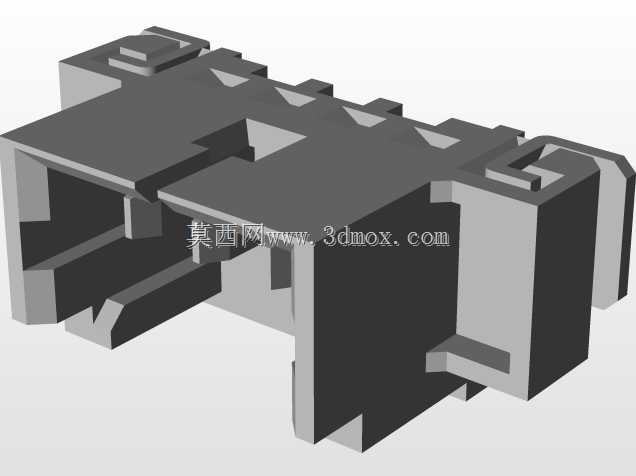

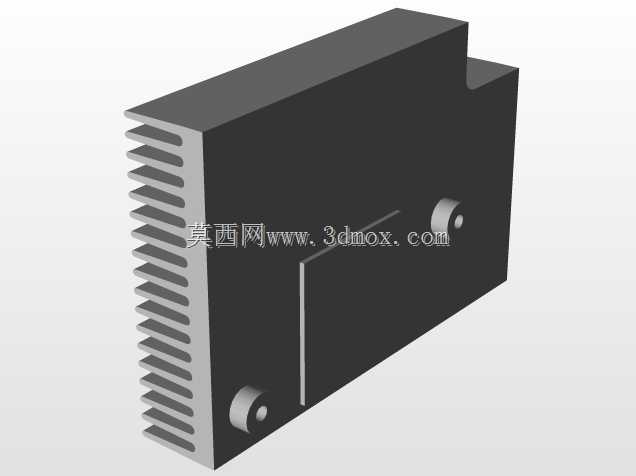

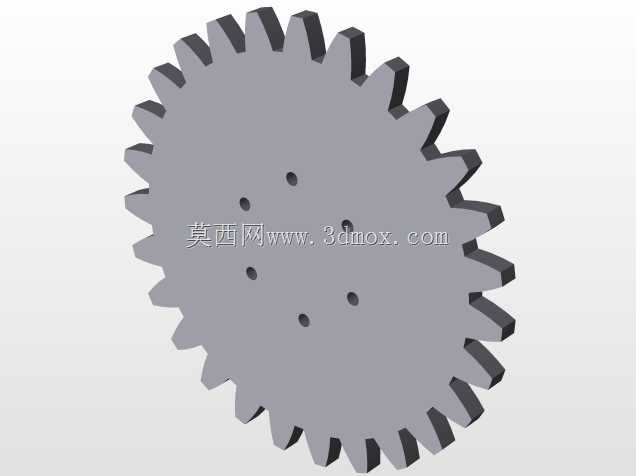

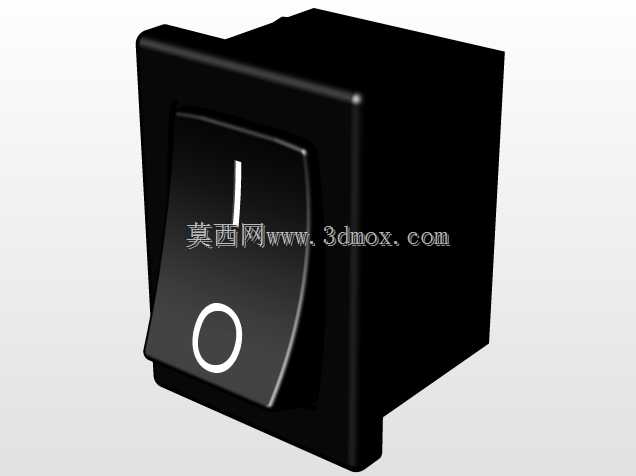

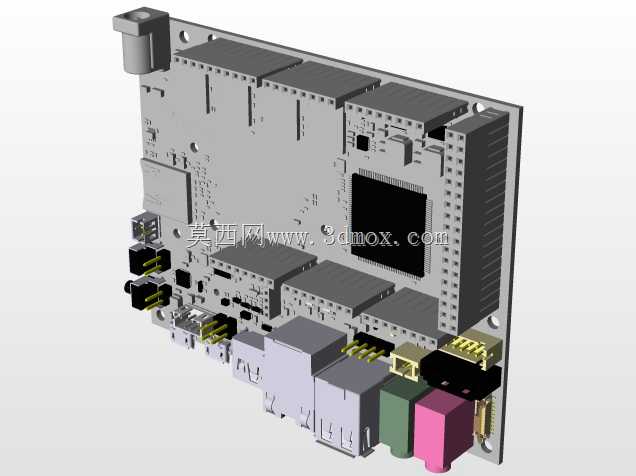

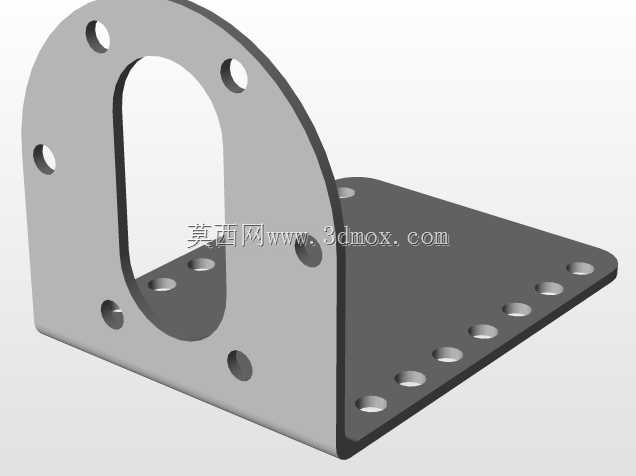

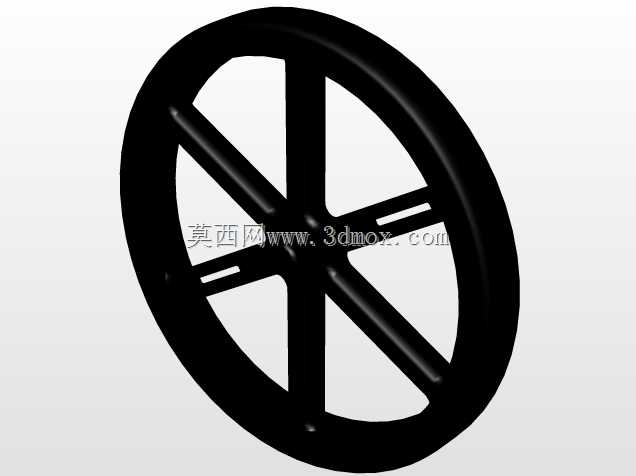

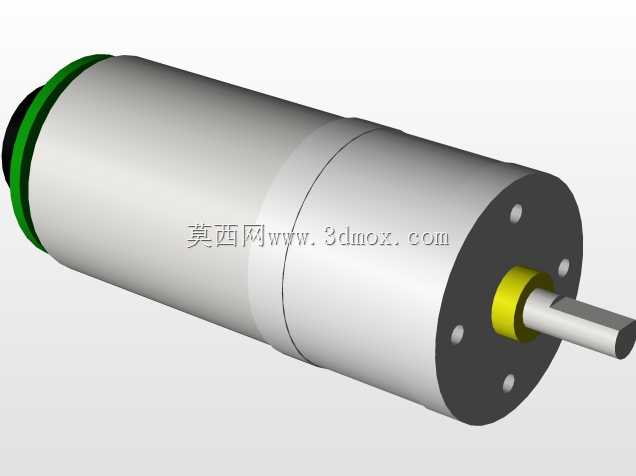

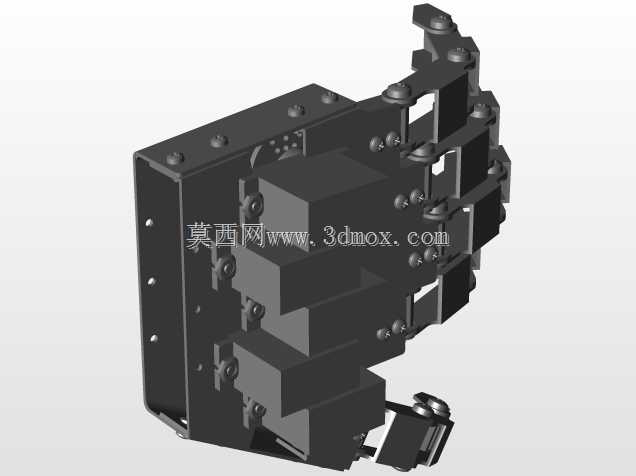

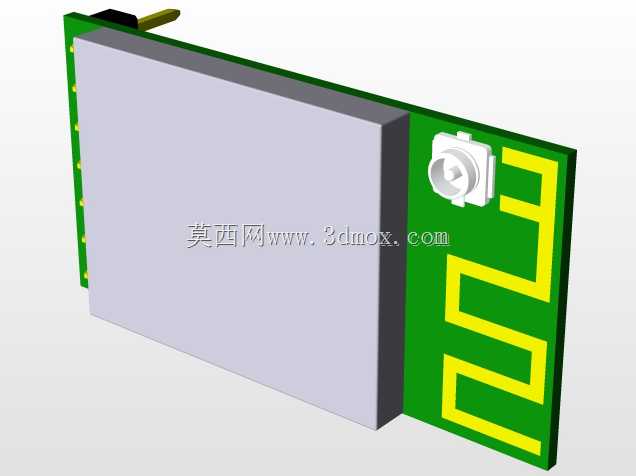

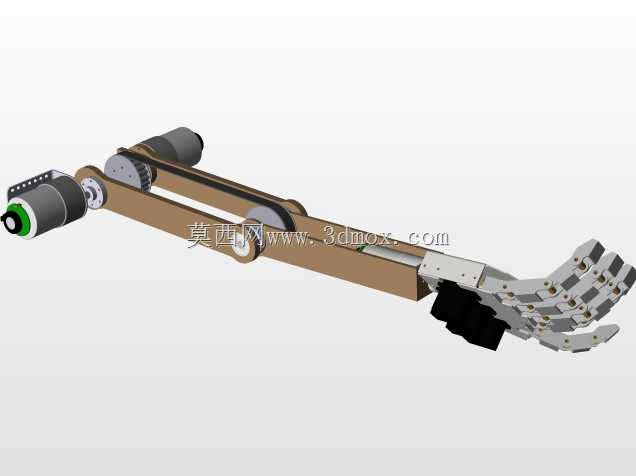

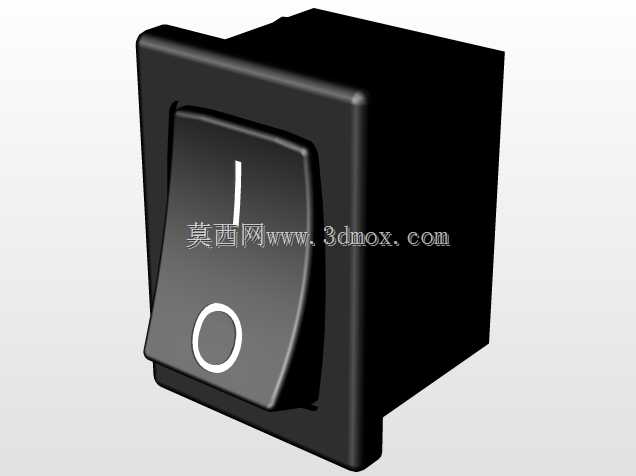

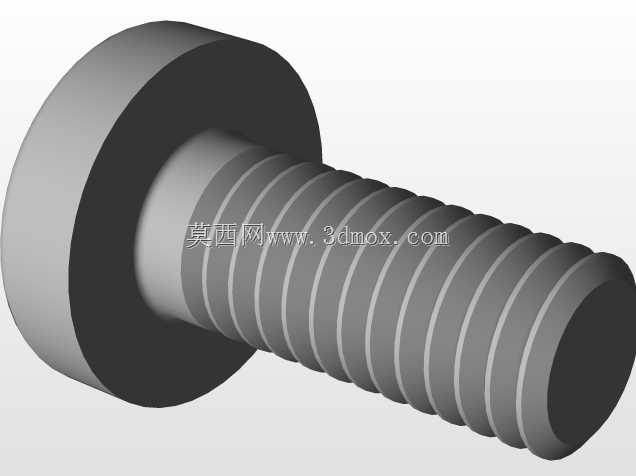

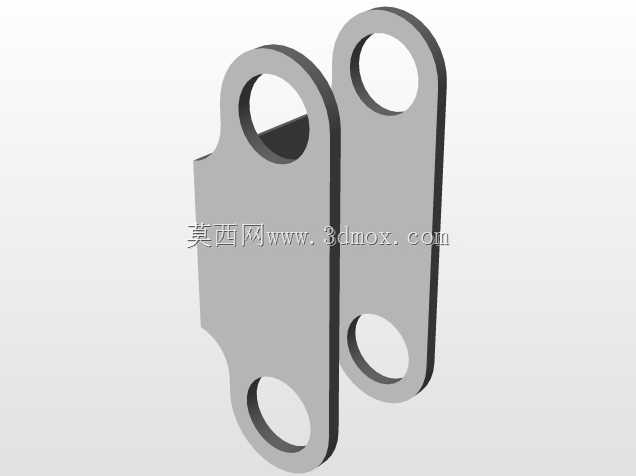

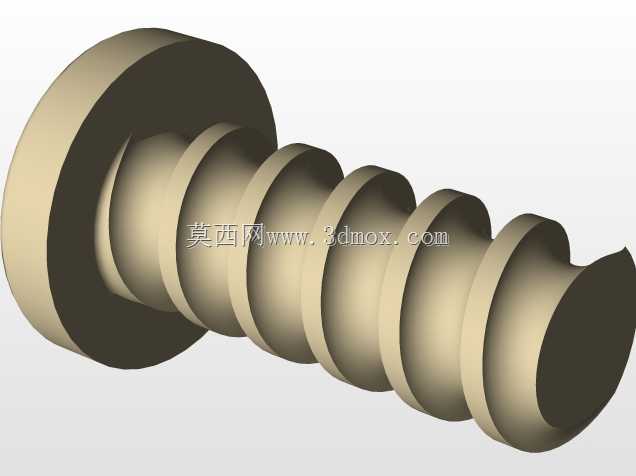

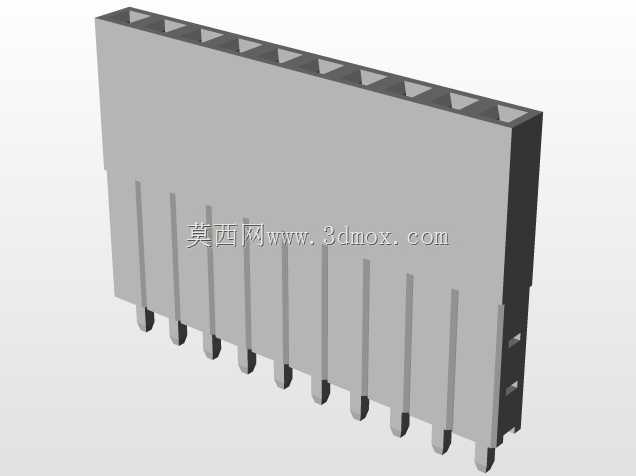

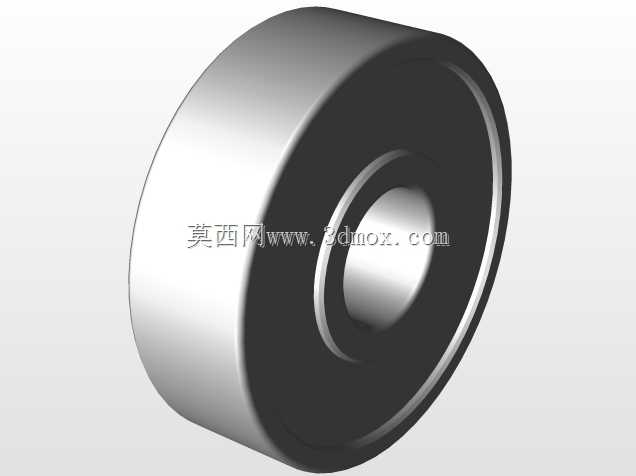

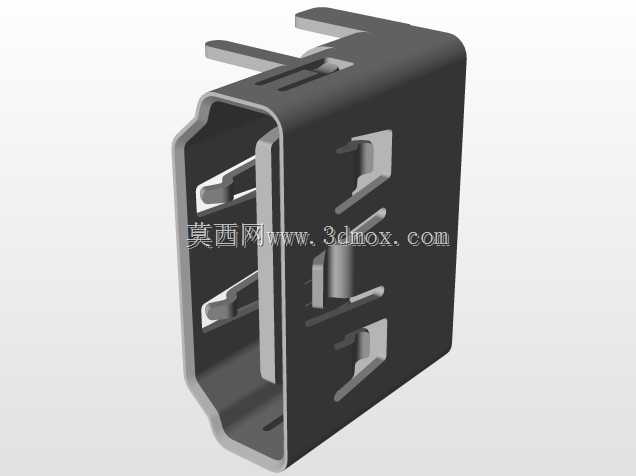

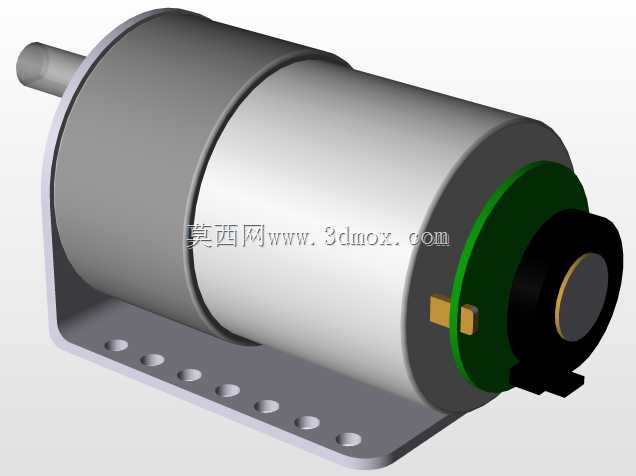

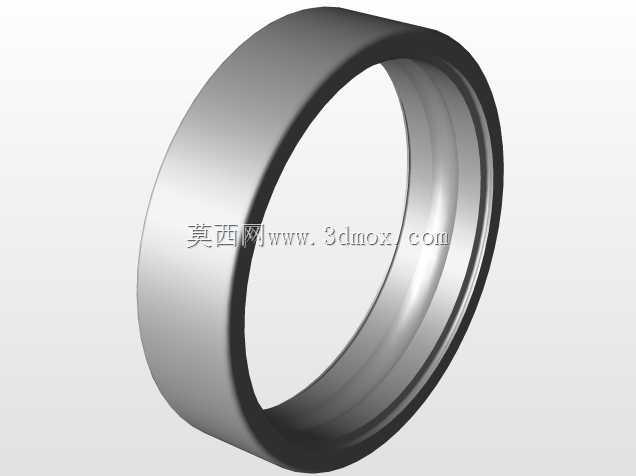

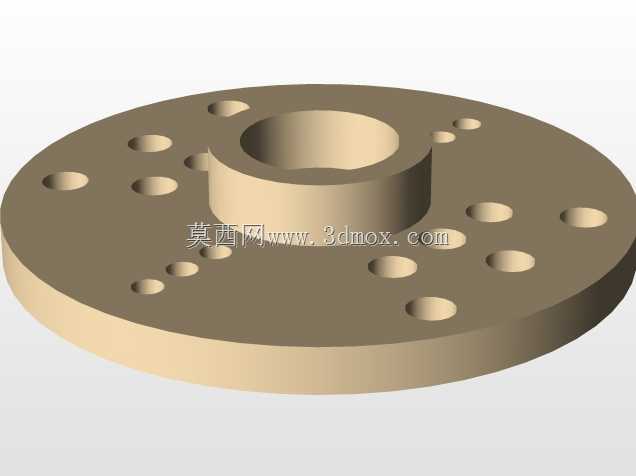

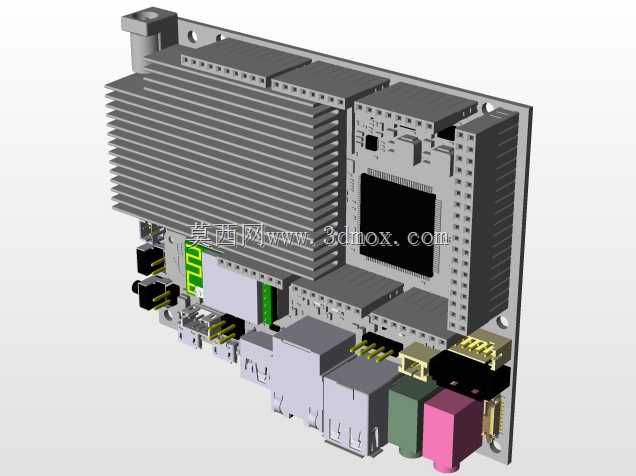

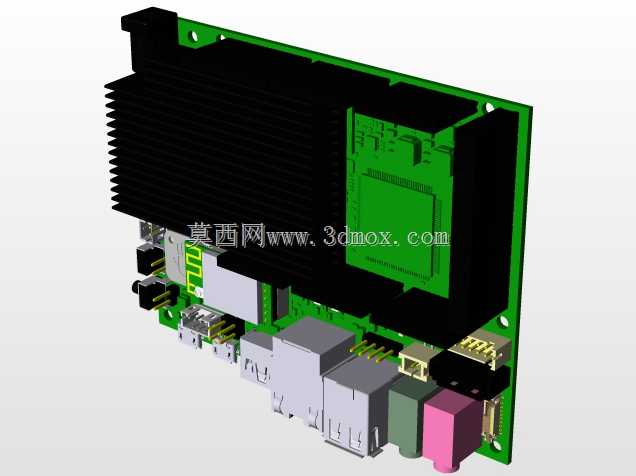

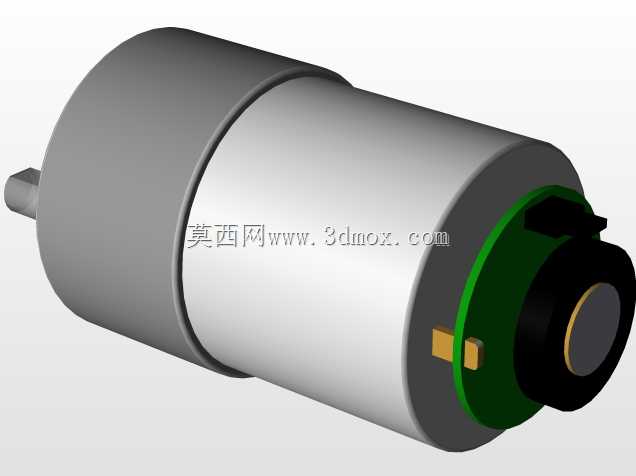

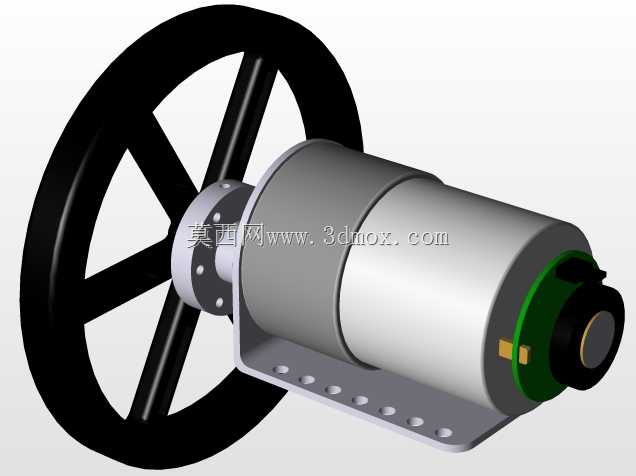

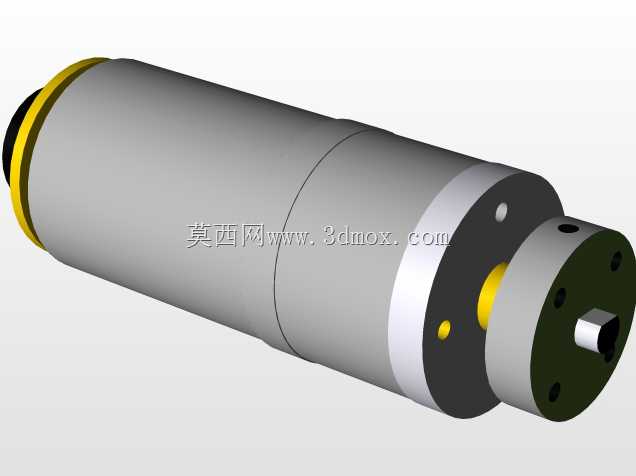

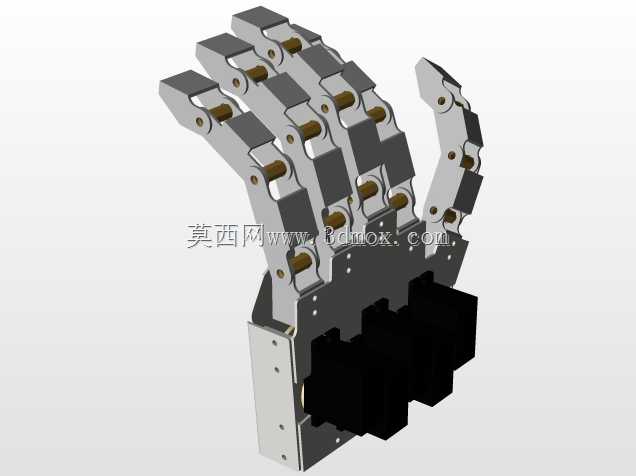

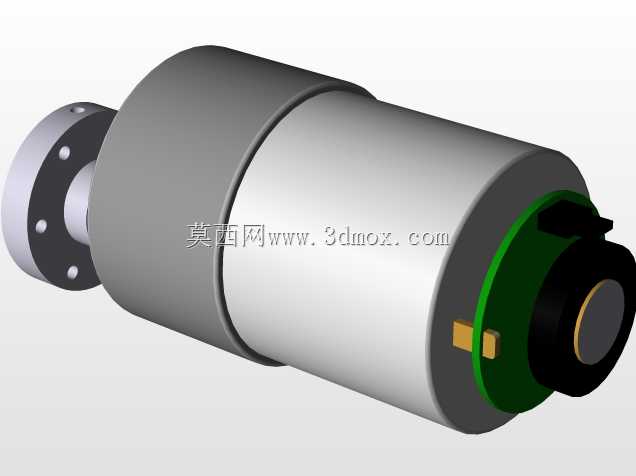

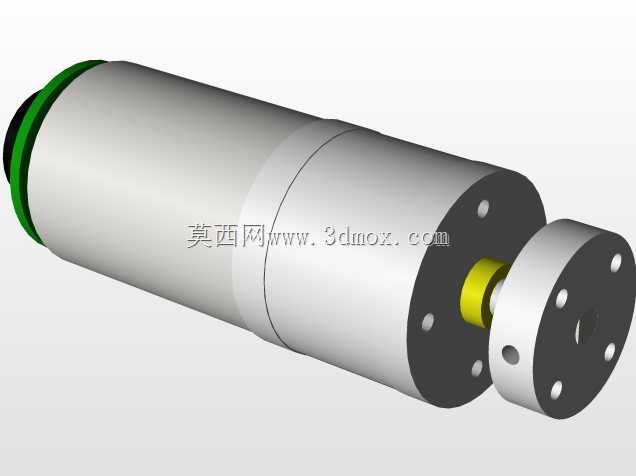

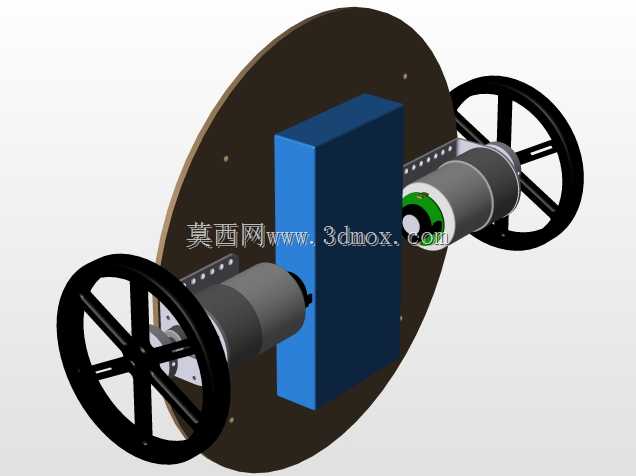

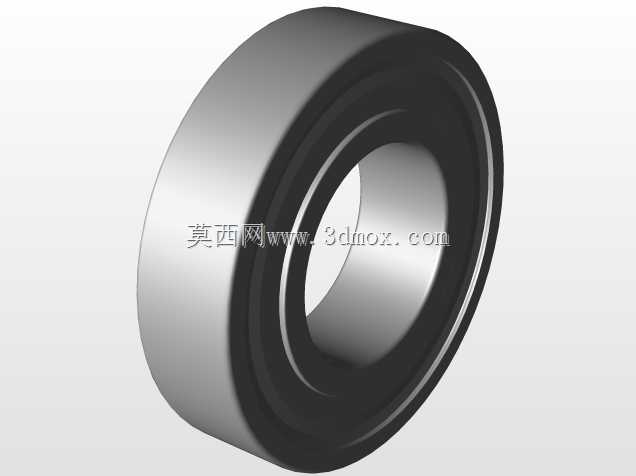

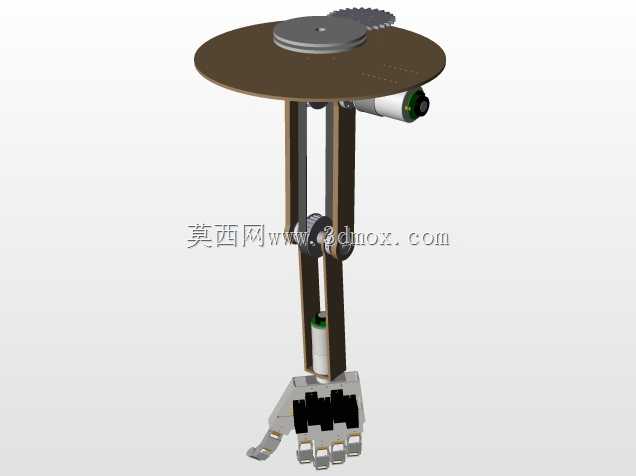

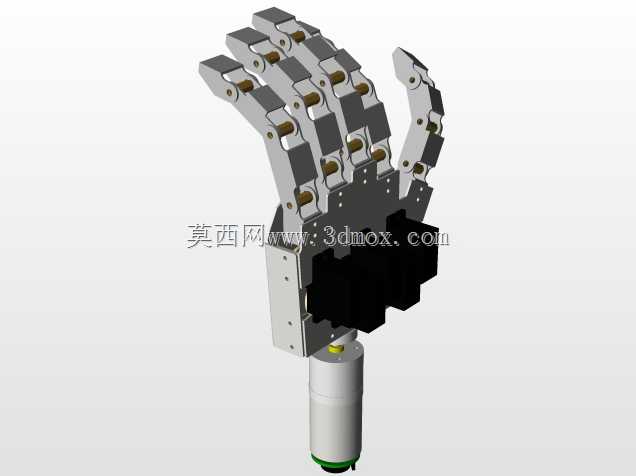

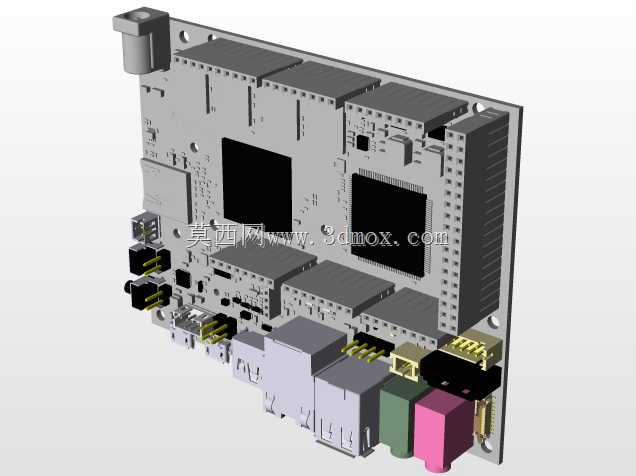

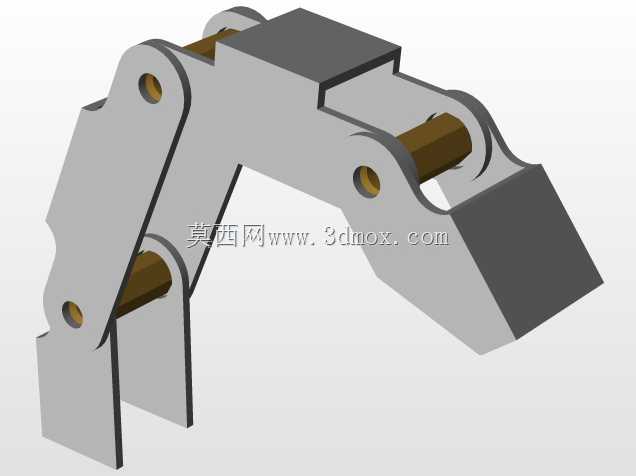

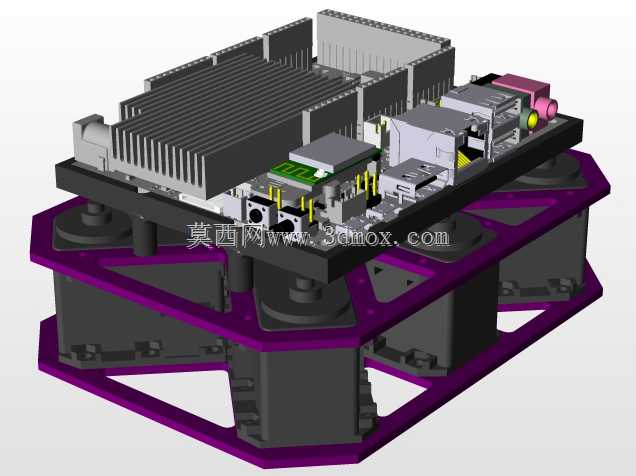

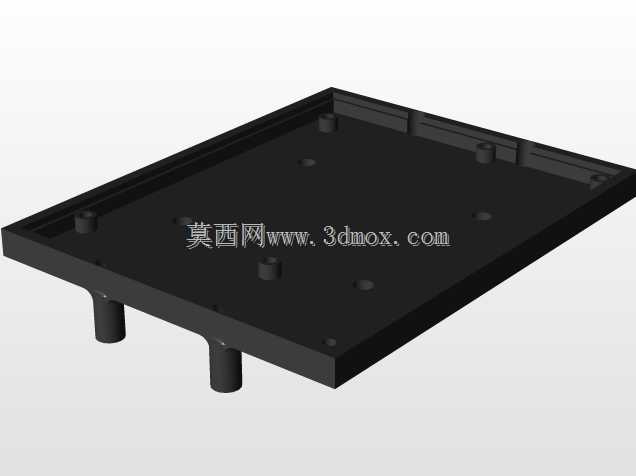

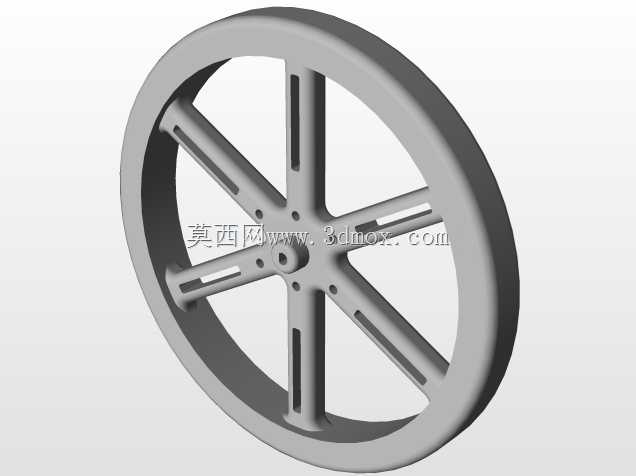

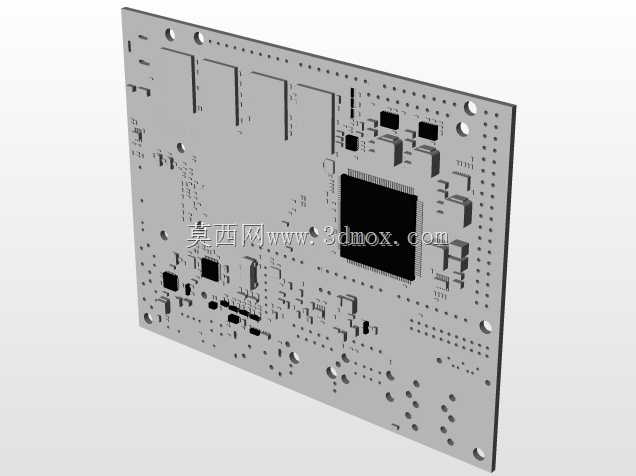

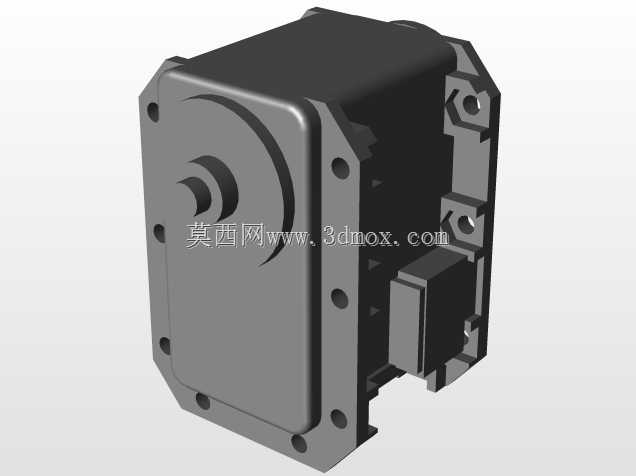

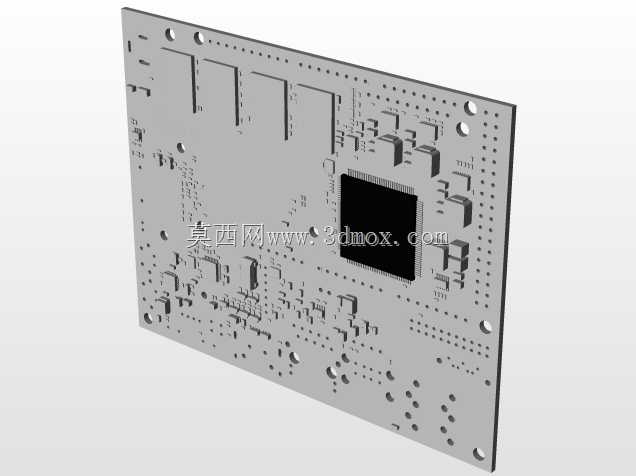

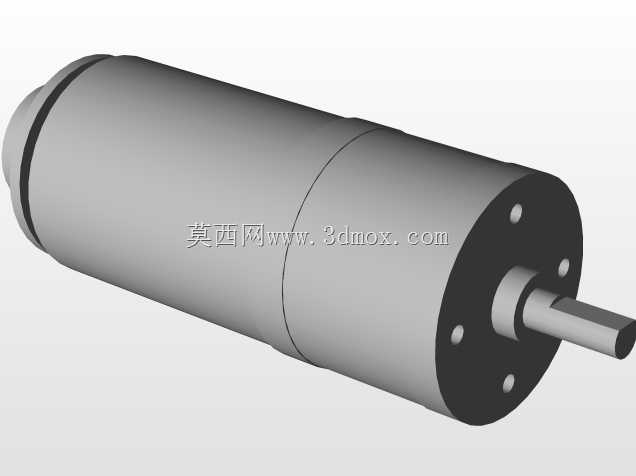

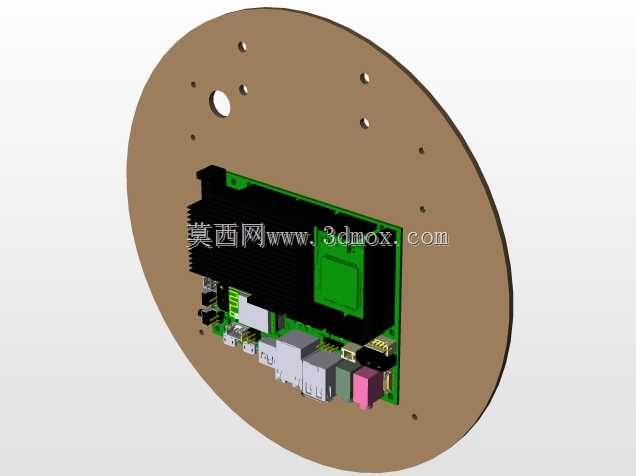

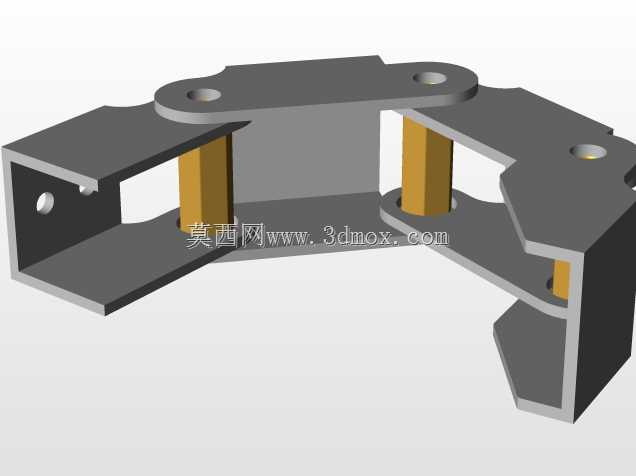

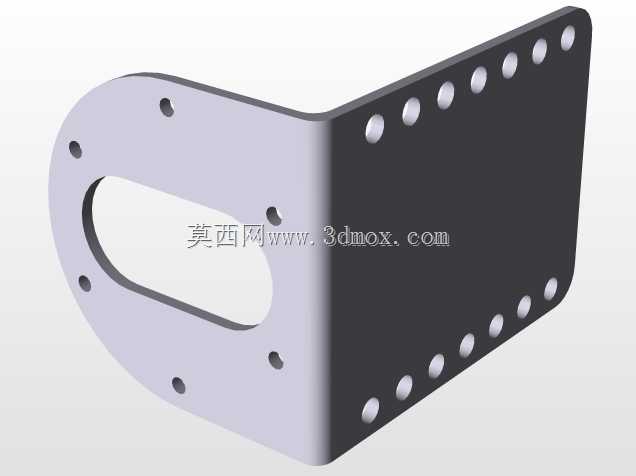

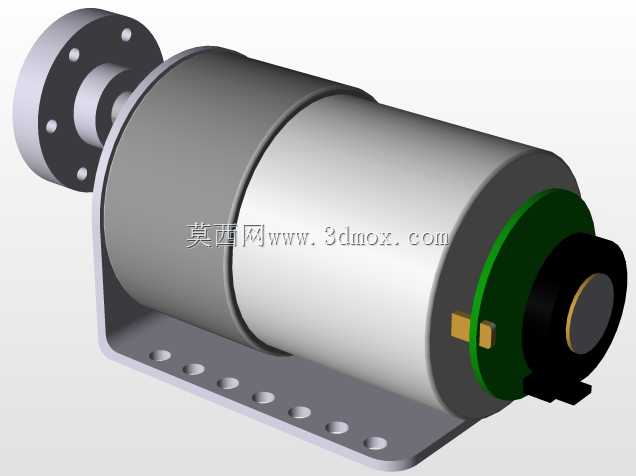

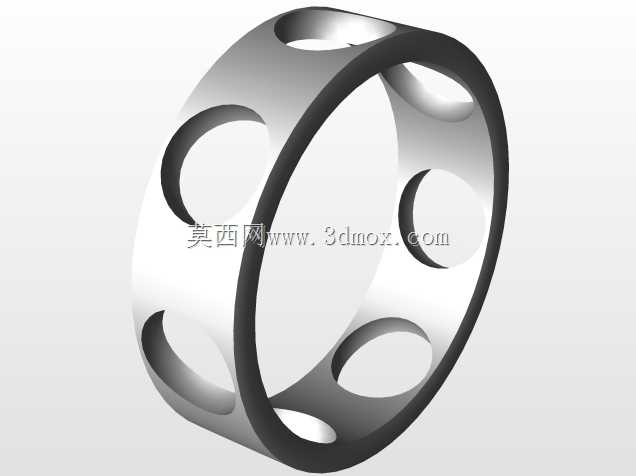

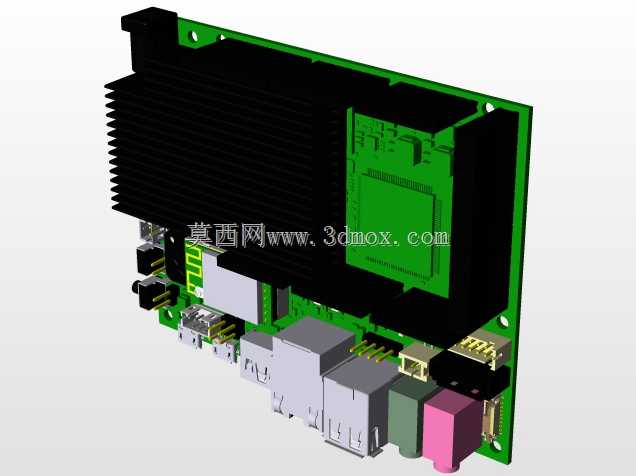

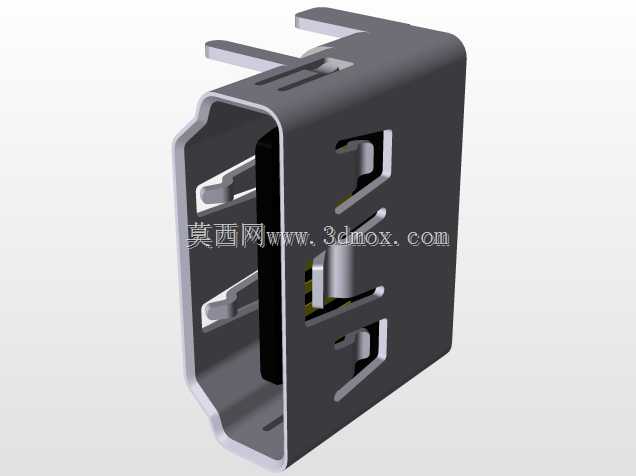

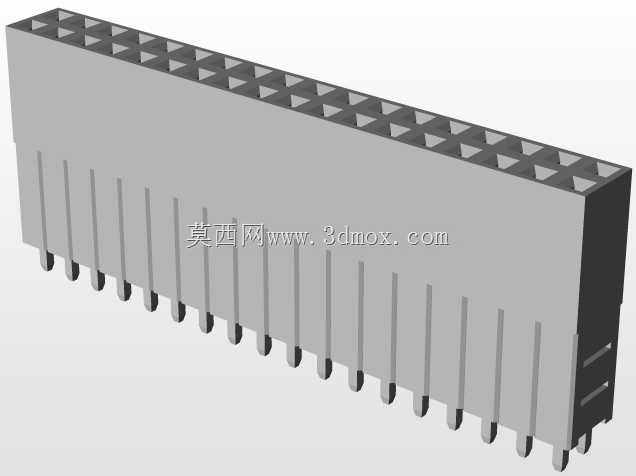

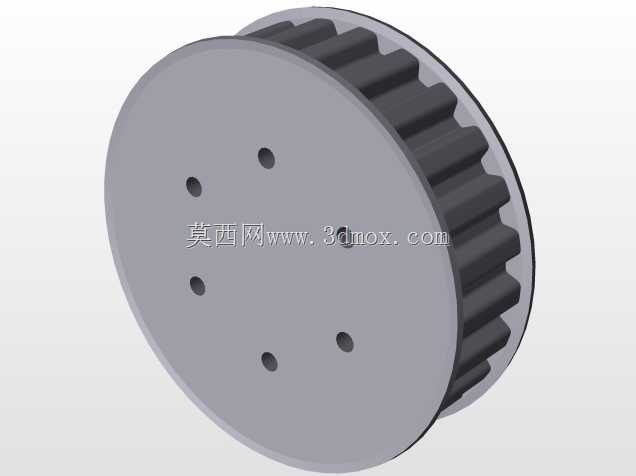

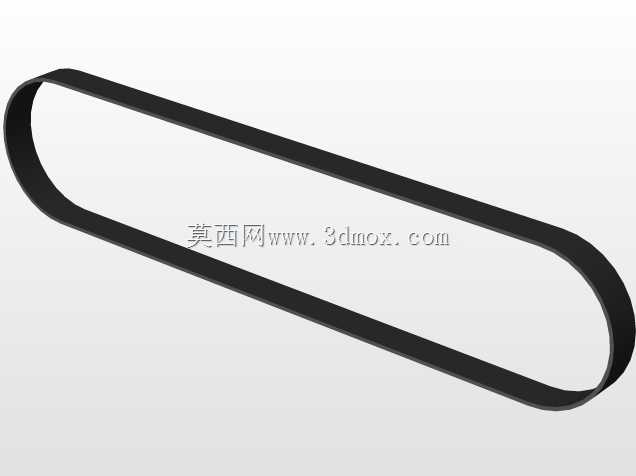

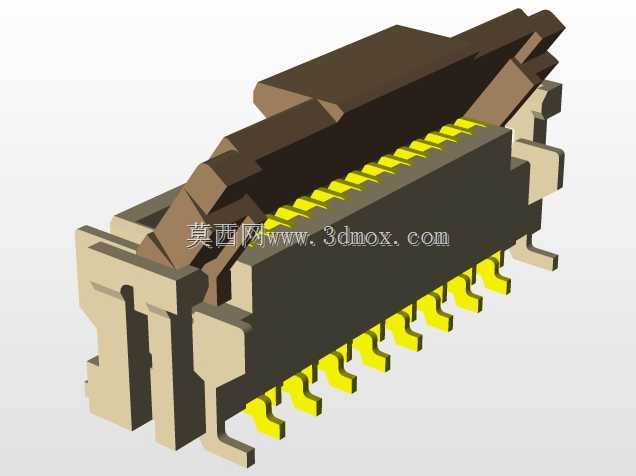

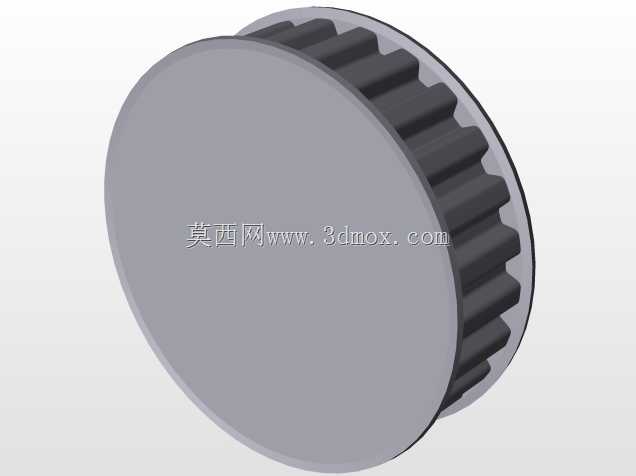

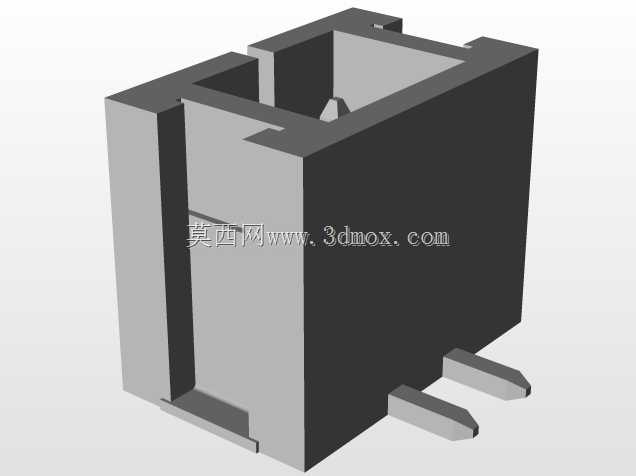

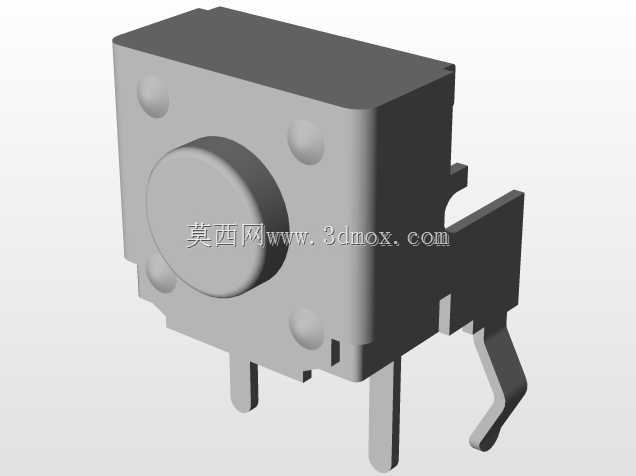

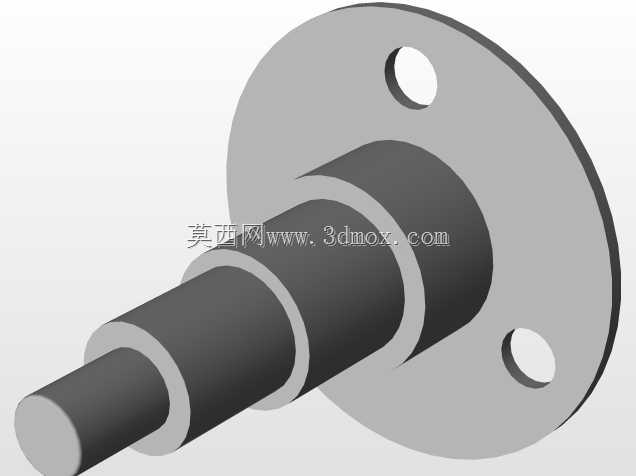

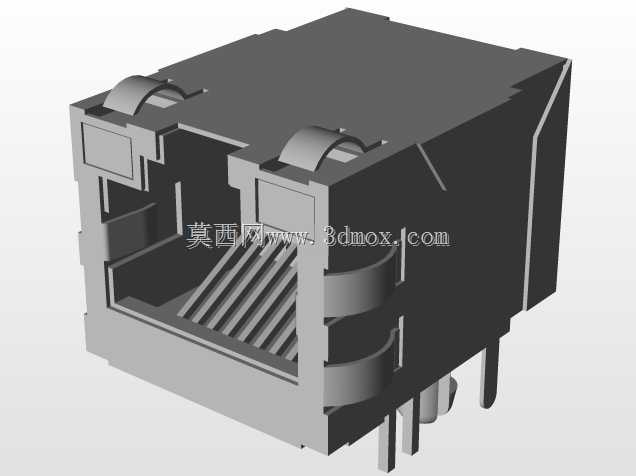

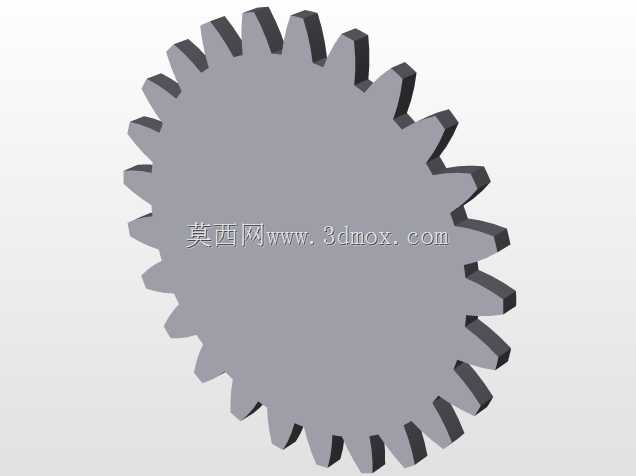

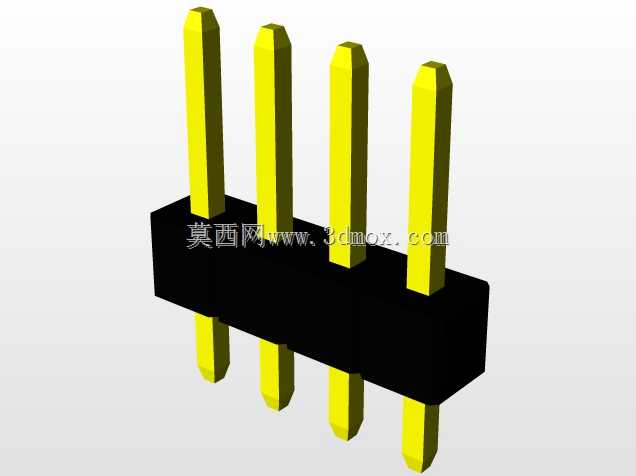

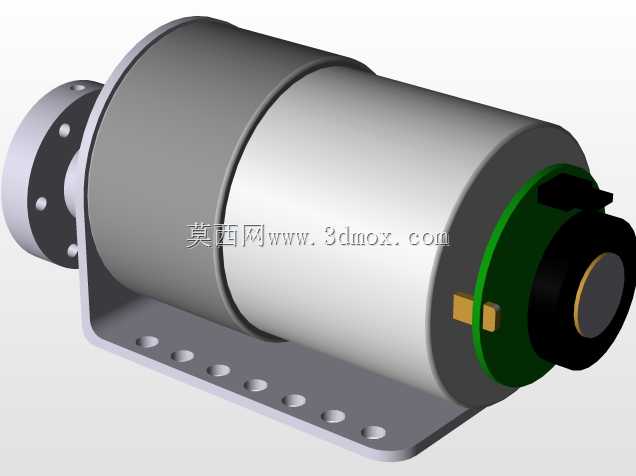

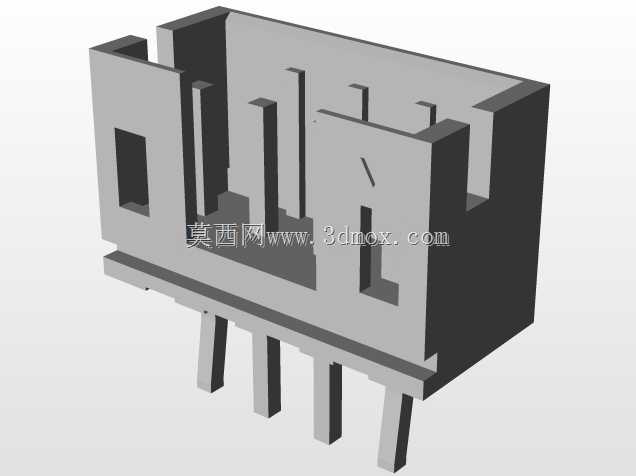

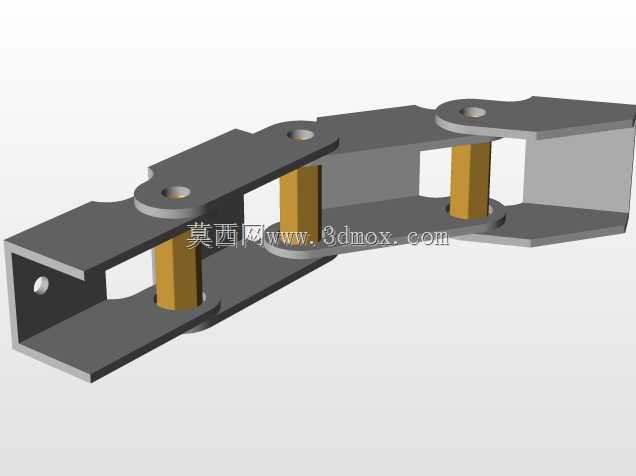

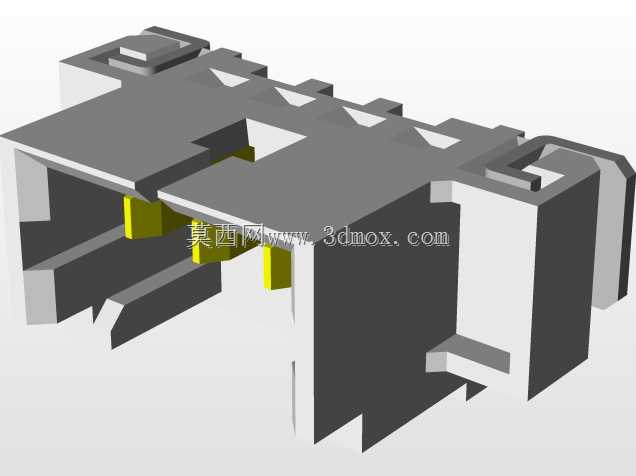

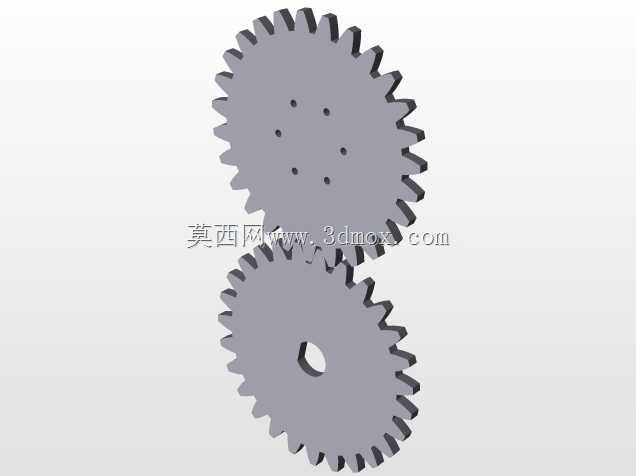

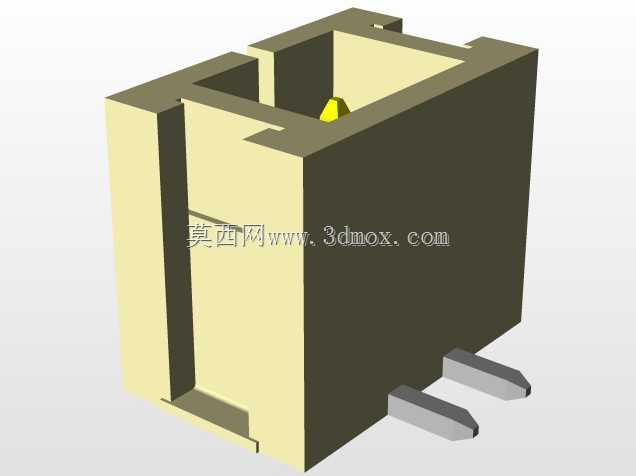

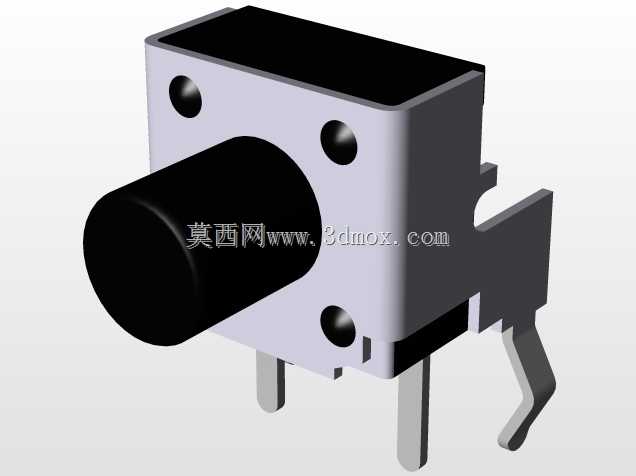

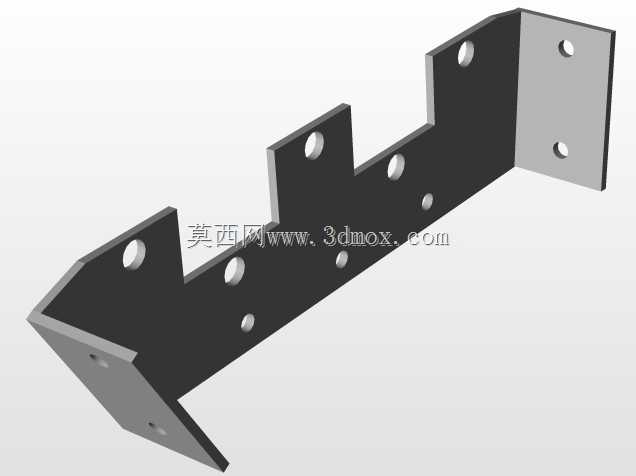

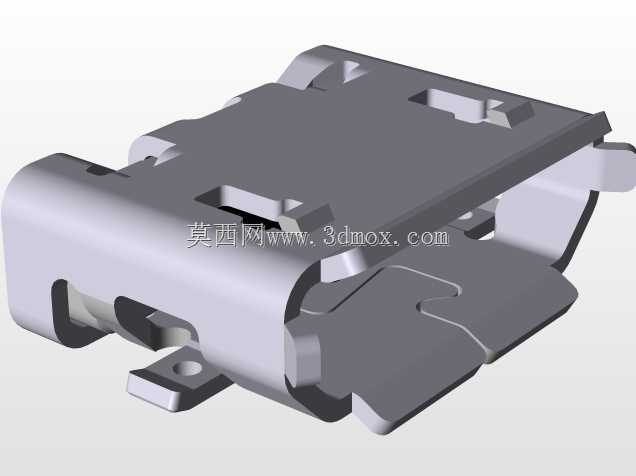

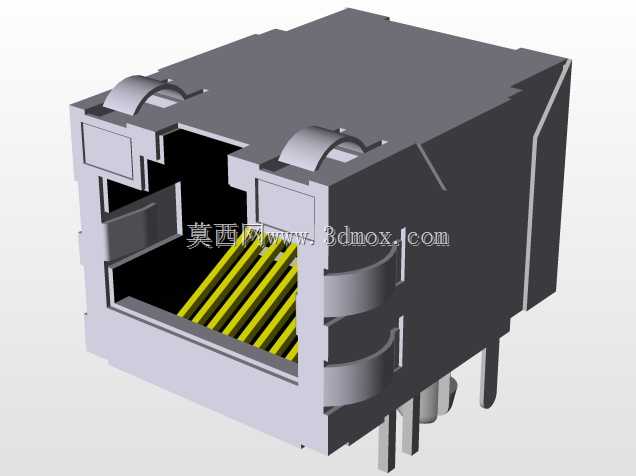

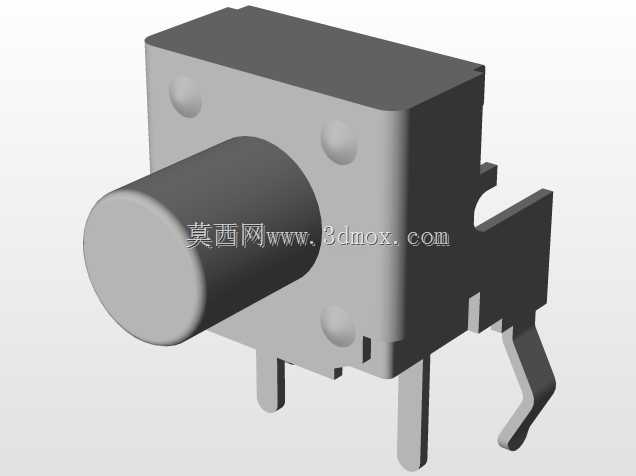

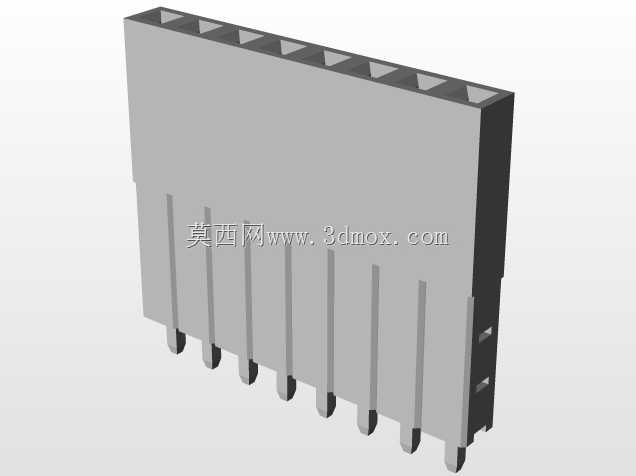

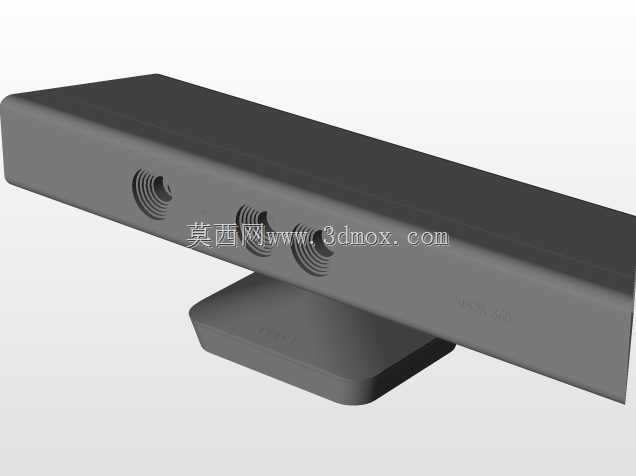

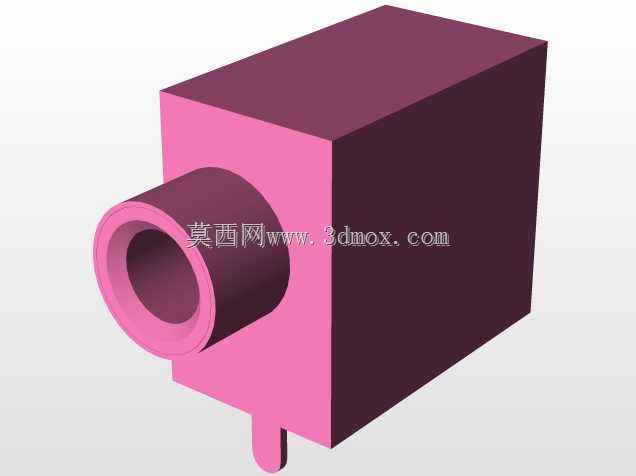

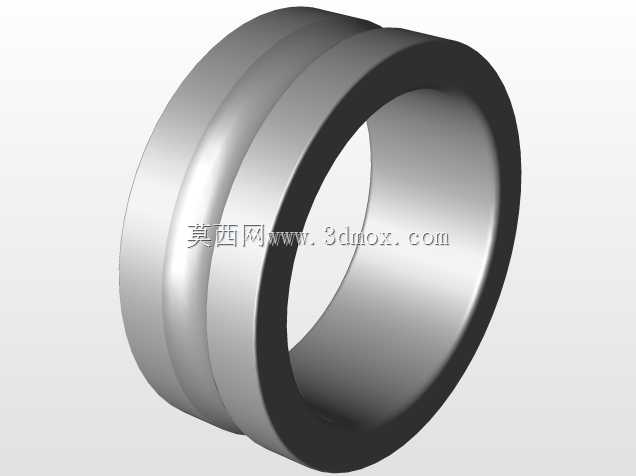

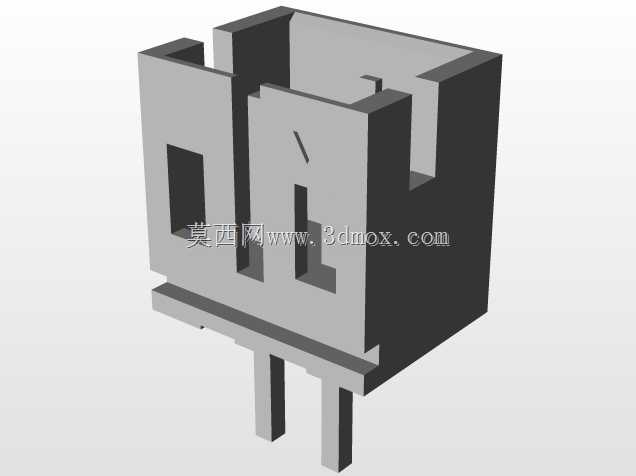

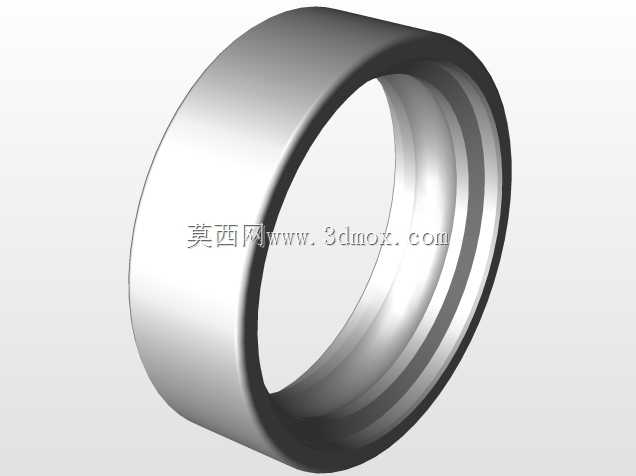

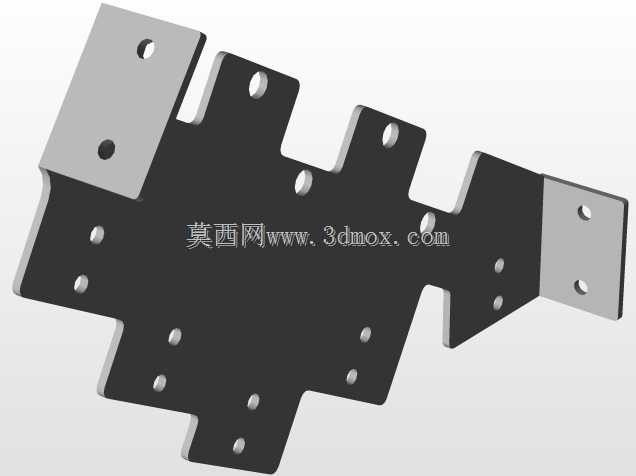

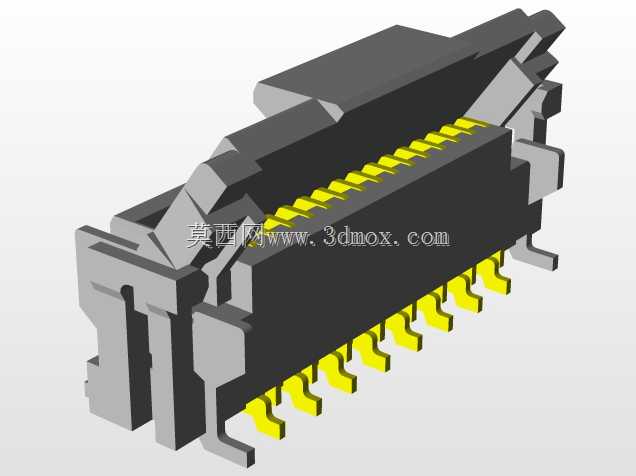

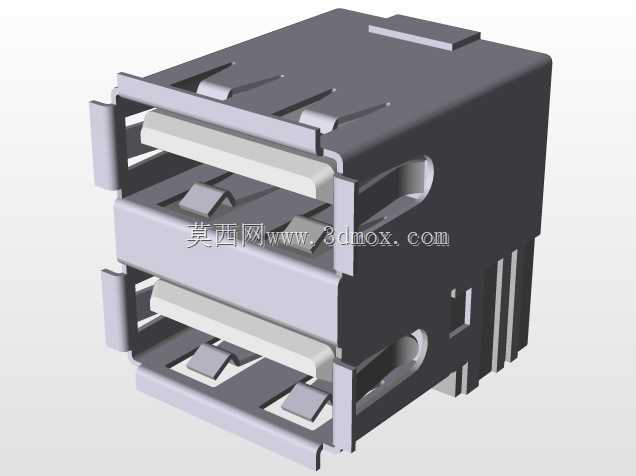

该轮式移动抓取装置的设计，核心面向狭小空间内的轻载物料转运、定点拾取作业场景，常见于实验室样本传递、小型仓储货位分拣、教学实训演示等工况，可替代人工完成重复性的短距离移载与抓取动作，降低人工在重复作业中的疲劳度与操作误差。从结构布局来看，整机采用分层式圆形底盘设计，下层集成行走驱动单元，配置单侧辅助支撑轮与差速驱动轮组，可实现原地转向与小半径转弯，适配通道宽度有限的作业环境，底盘安装边界控制在直径400mm范围内，高度方向总尺寸不超过650mm，可顺利通过常规高度的设备底部间隙与狭窄通道。中层为控制与供电单元安装位，预留了udoo控制板的安装孔位与走线槽，所有线缆沿底盘立柱内部空腔排布，避免外部走线在移动过程中被剐蹭拉扯，供电模块采用对称式配重布局，抵消上部机械手伸展时产生的倾覆力矩，保证机械手在最大伸展半径抓取1kg以内负载时，整机不会发生侧翻。上部的多关节机械手采用串联式关节结构，大臂与小臂均采用轻质铝合金型材加工，关节处配置深沟球轴承与舵机安装位，末端可适配夹爪、吸盘等不同执行器，腕部预留了快换接口，可根据作业需求快速更换执行端部件，机械手最大伸展半径可达320mm，垂直方向作业覆盖范围从底盘上表面100mm至550mm高度区间，可覆盖常规工作台面的物料拾取高度需求。设计过程中优先考虑了装配工艺性，所有零部件均采用螺栓连接，无复杂焊接结构，底盘上下层之间采用等高铜柱支撑，既保证了结构强度，又预留了足够的散热空间，行走轮的安装座采用腰型孔设计，可调整履带（轮组）的张紧度，降低长期使用后的磨损松动概率。整机的重心经过反复校核，当机械手处于任意伸展姿态时，重心投影始终落在底盘支撑轮构成的支撑多边形内部，无需额外增加配重块即可保证静态与动态行走过程中的稳定性，控制单元的接口全部布置在底盘后侧，方便外接传感器、充电线缆与调试设备，不会与机械手的运动路径产生干涉。
