钢管桁架式越野车焊接车架结构设计

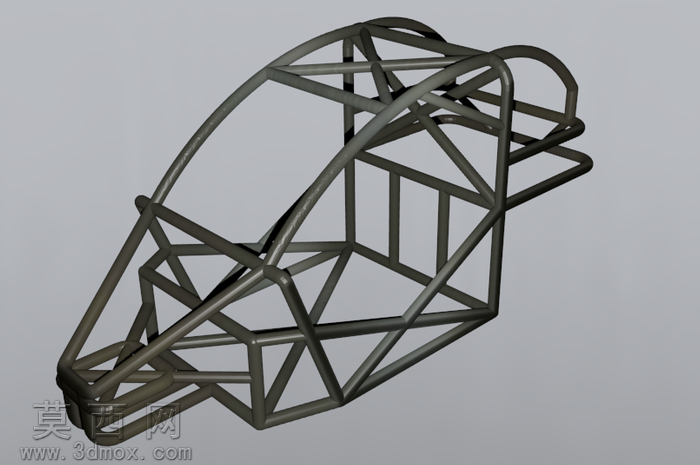

本作品为钢管桁架式越野车焊接车架三维模型，建模过程依托参数化三维设计环境完成，以空间线框为基准搭建整体骨架，逐根绘制不同管径的钢管构件路径，通过扫掠特征生成每一段管材的实体结构，精准还原管材间的相贯线形态，保证各焊接节点的几何匹配度，避免出现干涉或间隙问题。模型采用统一的金属管材材质进行渲染，赋予哑光深灰金属质感，还原高强度合金钢管的视觉特征，渲染阶段调整环境光与反射参数，清晰呈现钢管的圆柱轮廓与桁架的空间层次，让复杂的空间杆系结构一目了然。结构层面，该车架采用空间桁架受力体系，前部设计为锥形吸能结构，通过多根斜向支撑杆分散碰撞冲击力；中部乘员舱区域形成闭合的笼式防护结构，即防滚架主体，多组交叉斜撑构成稳定的三角形受力单元，可在车辆翻滚、剧烈颠簸时有效抵抗形变，保障乘员生存空间；后部预留动力总成与悬挂系统的安装点位，各安装位通过加强筋结构与主桁架连接，保证载荷传递的平顺性。设计思路围绕越野场景的高强度使用需求展开，摒弃传统承载式车身的冲压焊接结构，采用全钢管焊接的形式，在控制整体重量的前提下大幅提升结构强度与抗扭刚度，每一根管材的走向都经过受力路径优化，尽量让管材承受轴向拉压载荷，减少弯曲应力带来的结构失效风险，各焊接节点处均做了圆滑过渡处理，避免应力集中，适配越野工况下频繁的冲击载荷，同时为后续的外观覆盖件安装、动力系统布置预留了充足的空间，整体结构兼顾了防护性能、轻量化需求与改装拓展性。
