无齿轮结构手摇式木工手钻结构设计

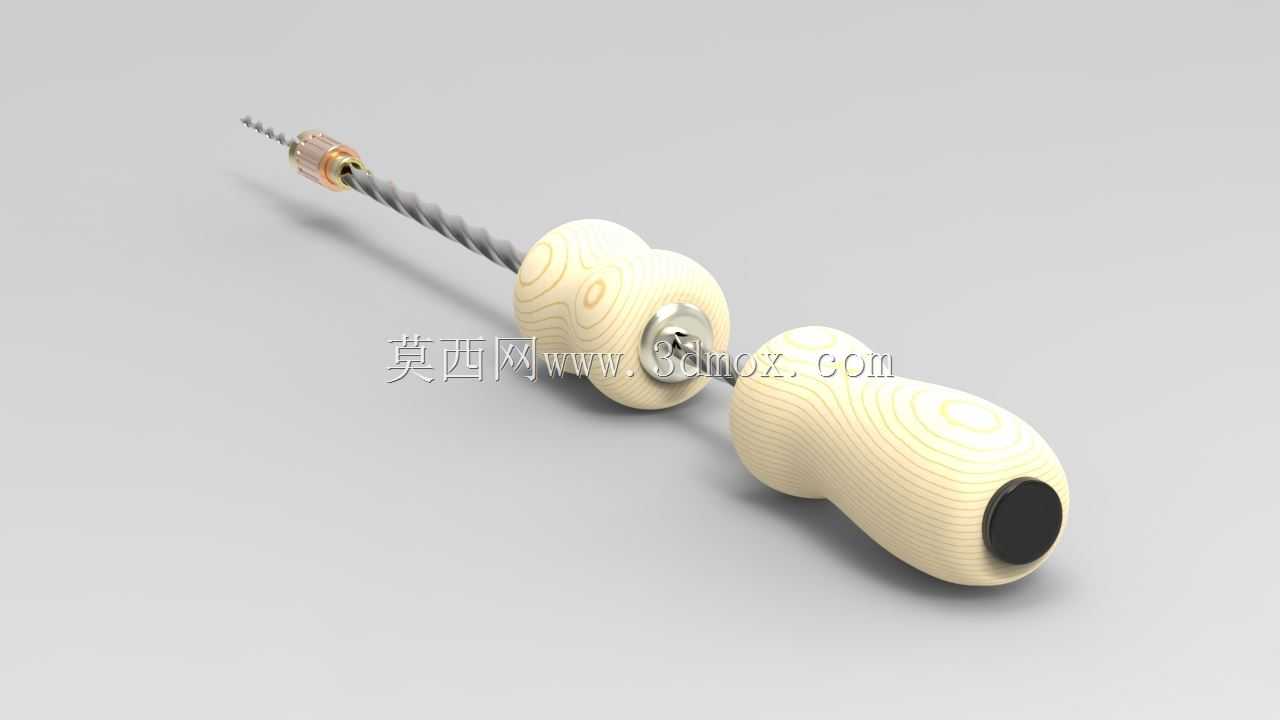

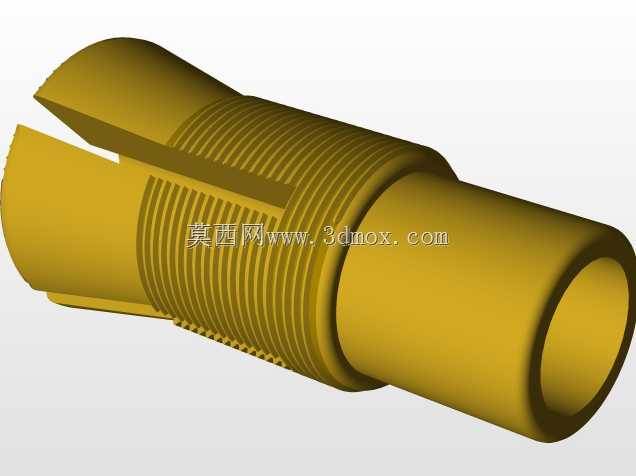

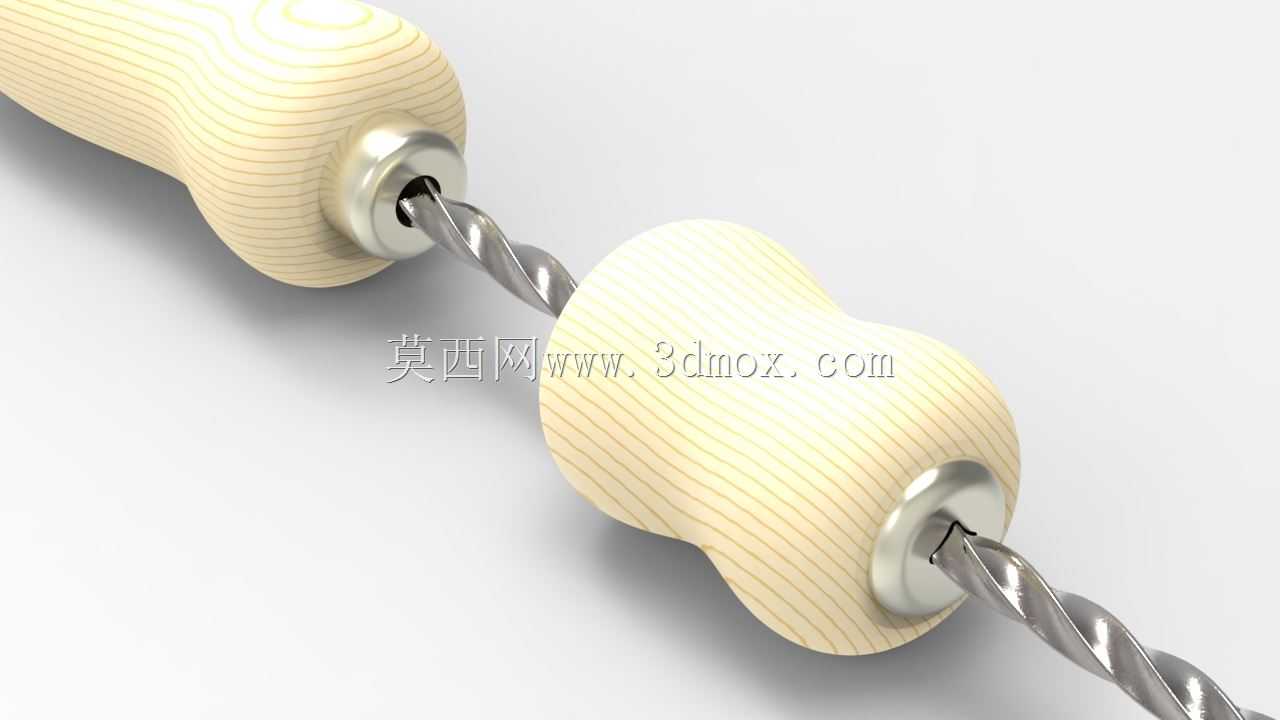

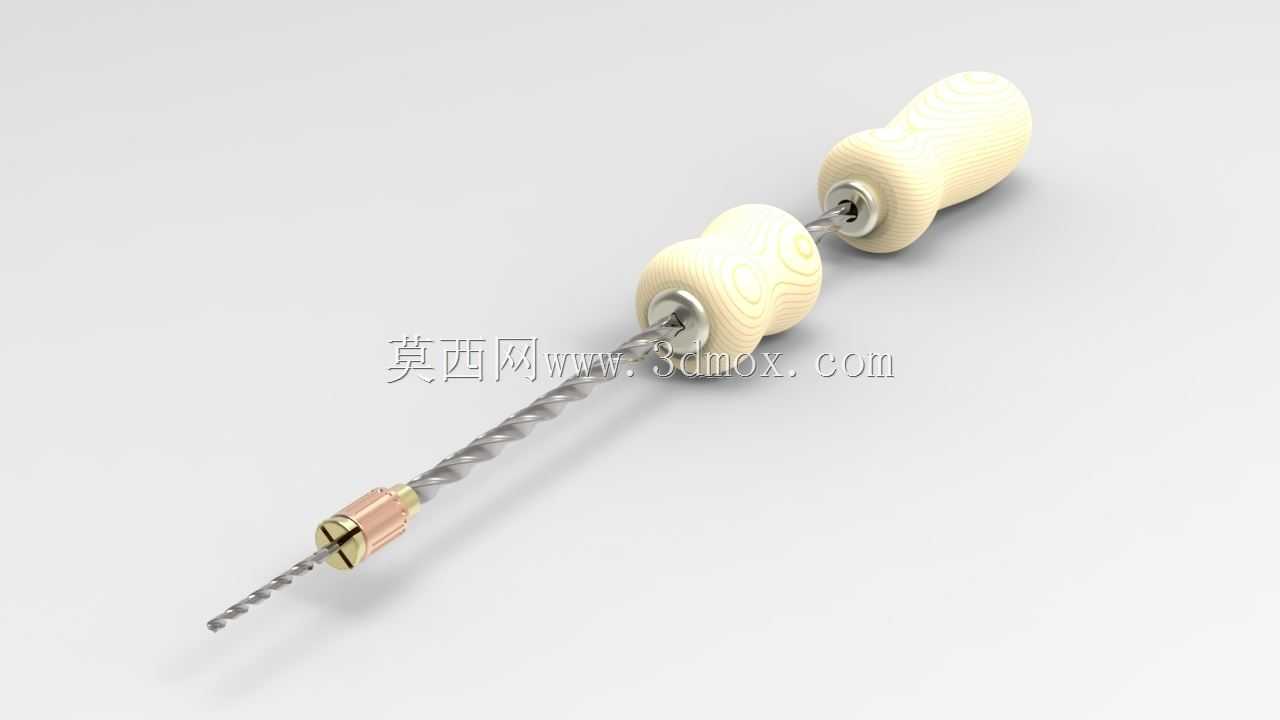

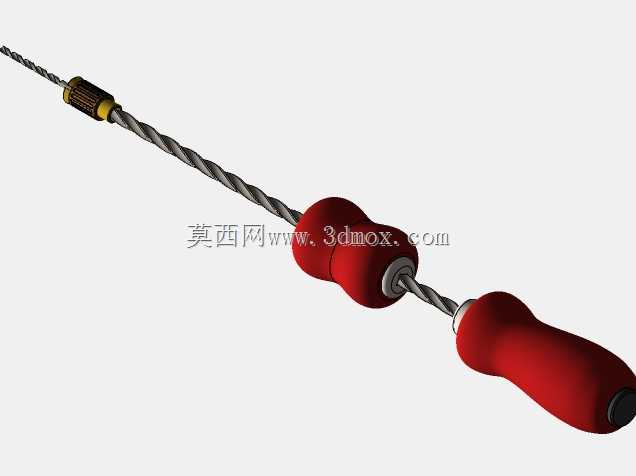

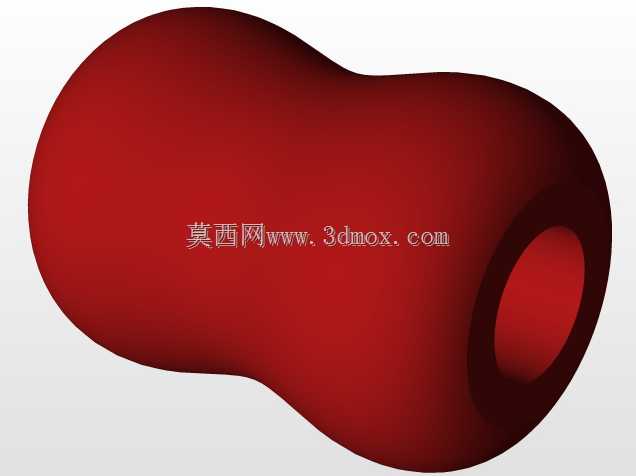

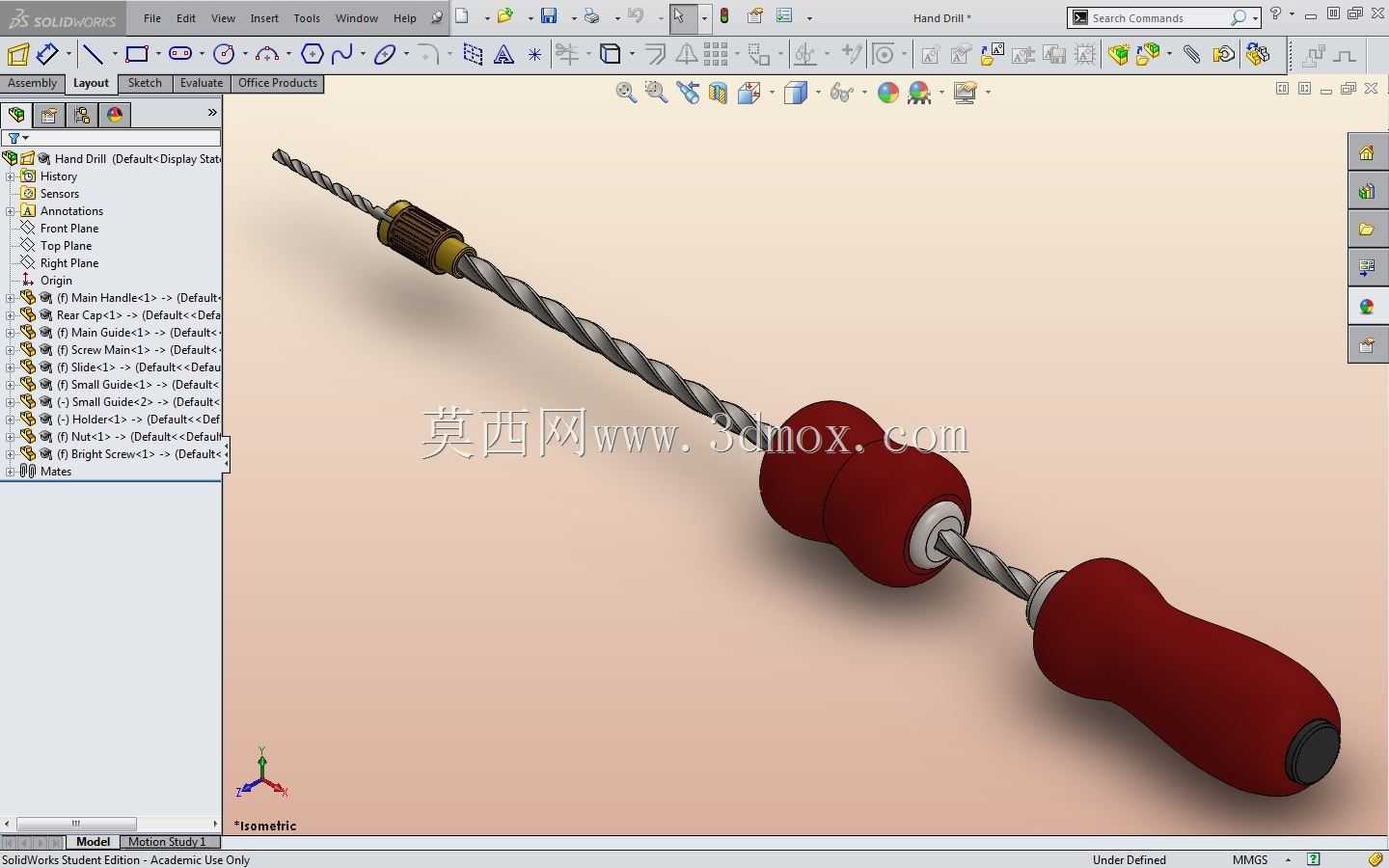

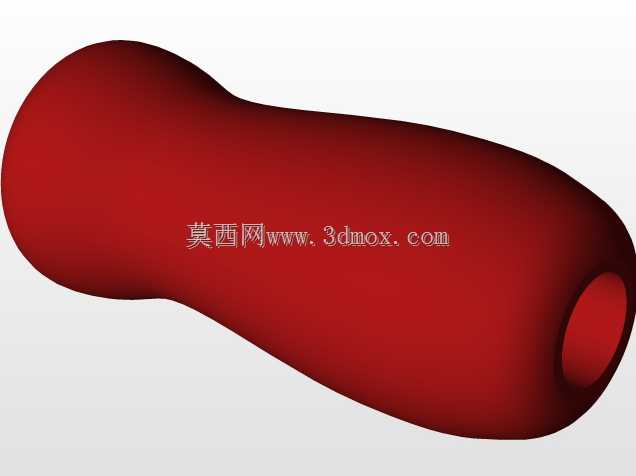

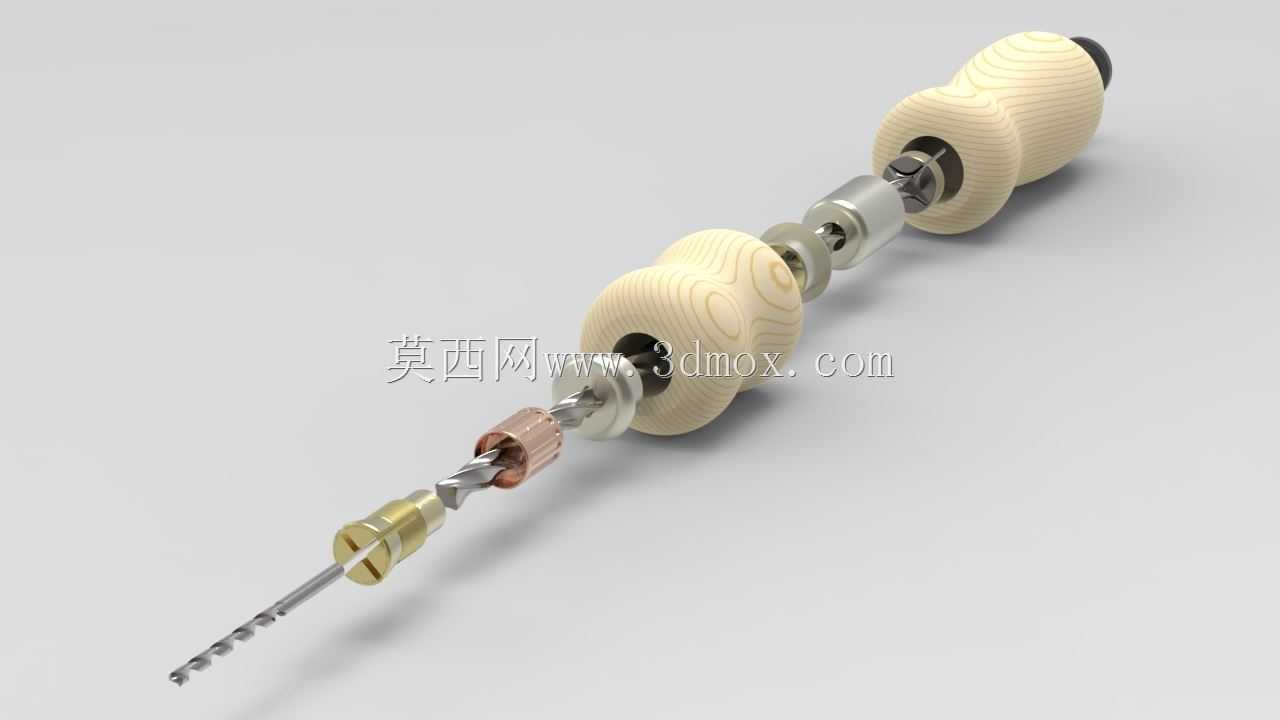

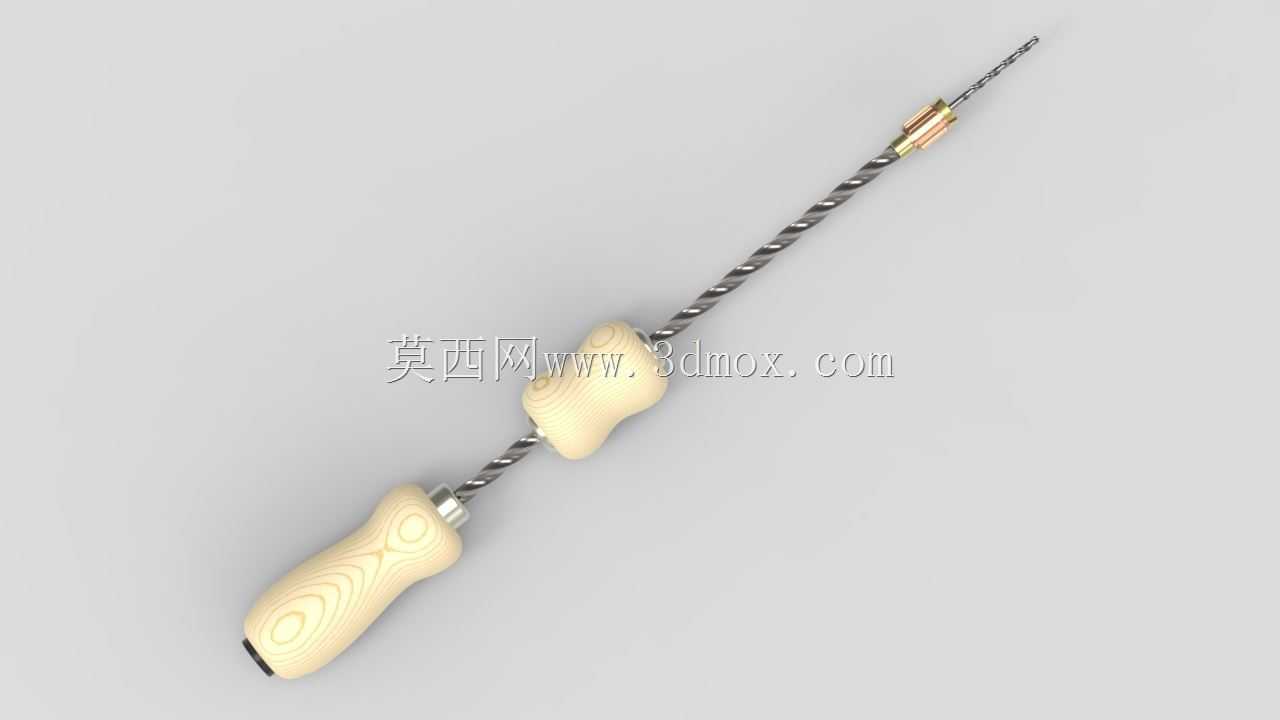

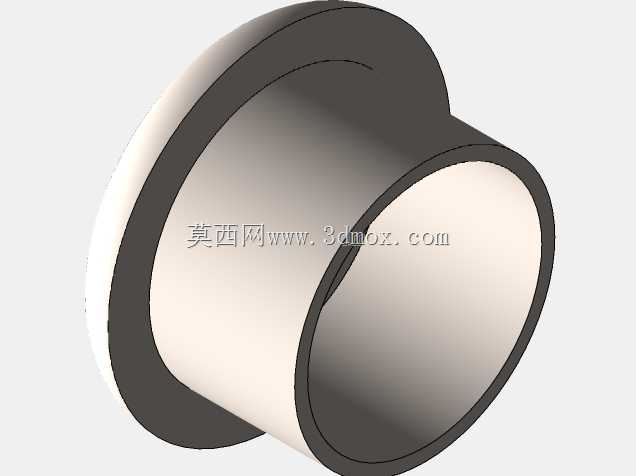

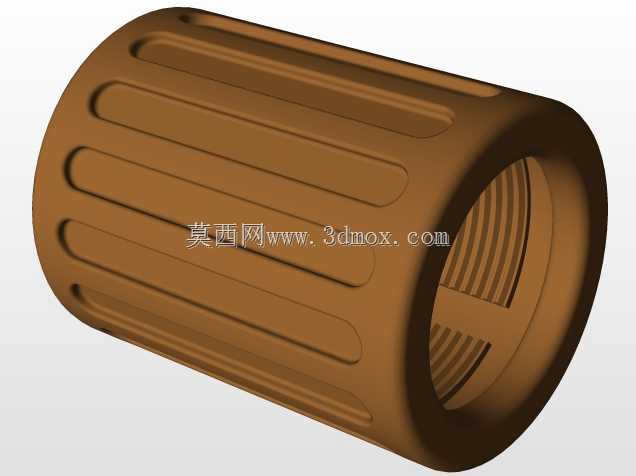

这款无齿轮结构的手摇手钻，是面向轻量手工钻孔场景开发的手动工具，在日常木工手作、皮具打孔、薄软质材料扩孔作业中有着极高的适配性，完全不需要外接电源或气源，哪怕是无供电的户外作业、狭小空间内的临时钻孔需求，都能稳定完成作业，不会受线缆、动力源的限制。从结构设计逻辑来看，这款手钻完全舍弃了传统手摇钻复杂的行星齿轮增速结构，整体传动路径做了极致简化，钻夹头直接与贯穿双握柄的传动杆刚性连接，转动过程中没有齿轮啮合带来的传动间隙，也不存在齿轮磨损后出现的卡滞、打滑问题，长期使用的维护成本极低，哪怕是没有工具维护经验的普通使用者，只需要定期给传动杆与握柄的接触位置加注少量润滑脂，就能保证整套结构的转动顺滑度。外形设计上采用了双段式木质握柄结构，靠近钻夹头的位置设置了葫芦形的辅助握持位，钻孔作业时可以用一只手按住这个位置施加轴向进给力，尾端的弧形握柄则用来贴合掌心完成旋转动作，两个握柄的曲面都做了贴合人体手掌轮廓的弧度处理，长时间握持施力也不会出现硌手的问题，木质握柄的表面做了圆弧过渡处理，没有尖锐的棱角，哪怕手心出汗也能保持足够的摩擦力，不会出现施力时打滑的情况。钻夹头采用了经典的三爪自定心结构，能够稳定夹持不同直径的直柄麻花钻，适配常规小尺寸钻孔作业的钻头规格需求，夹头的锁紧结构做了简化设计，不需要额外的夹头钥匙，手动旋转夹头外圈就能完成钻头的锁紧与松脱，临时更换钻头的效率很高。整套结构的传动杆采用通长设计，两个握柄都通过内嵌的金属轴套与传动杆配合，转动过程中握柄不会随传动杆同步旋转，使用者只需要保持握柄的握持姿态稳定，转动尾端的驱动部分就能带动钻头持续旋转进给，作业过程中的施力方向可以始终保持与钻孔轴线重合，不容易出现钻头跑偏、折断的问题。从安装边界来看，这款手钻整体结构紧凑，总长度适配成年人单手握持加辅助按压的操作范围，不需要额外的安装固定台面，拿在手上就能直接作业，对于薄木板、塑料板、软金属片这类硬度不高的材料，手动旋转的转速完全能够满足钻孔切削的线速度要求，不会因为转速过高导致材料烧焦、钻头退火的问题，非常适合手工爱好者、现场维修人员做临时小尺寸钻孔作业使用。
