镂空轻量化四旋翼航拍无人机机架结构

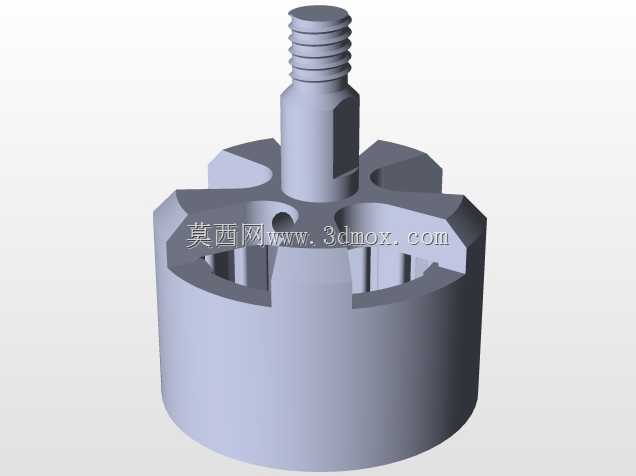

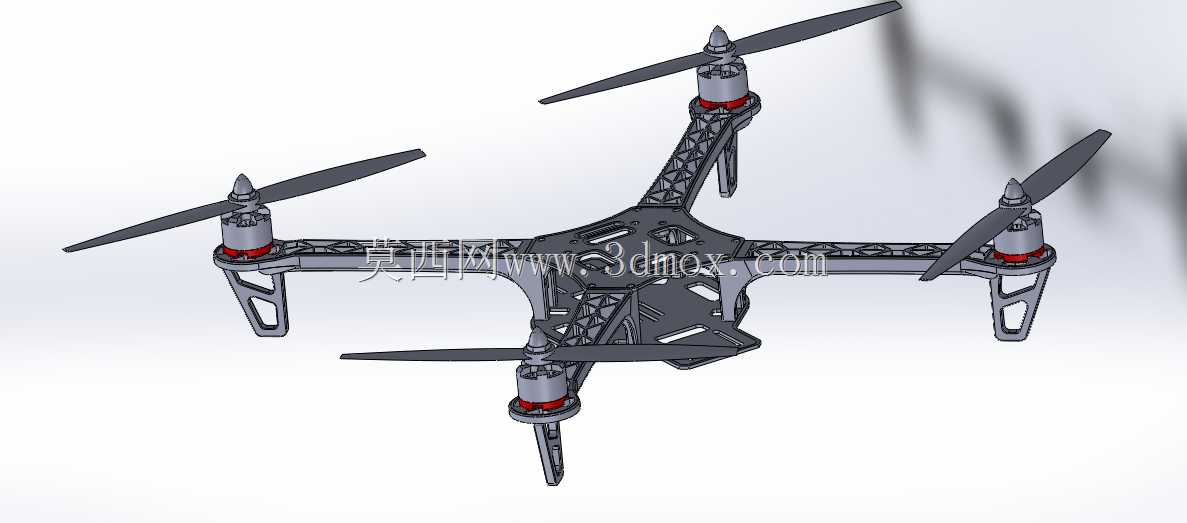

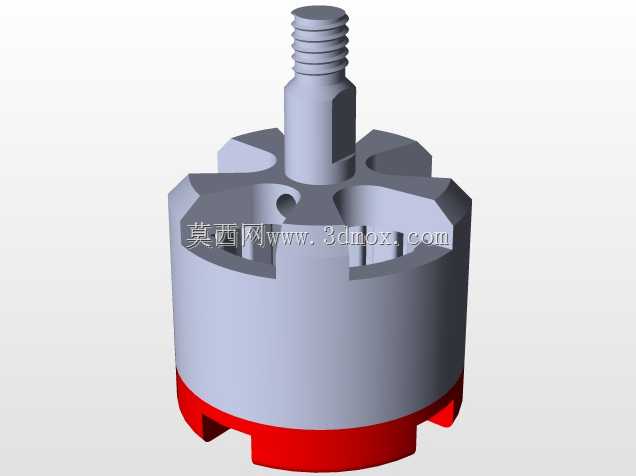

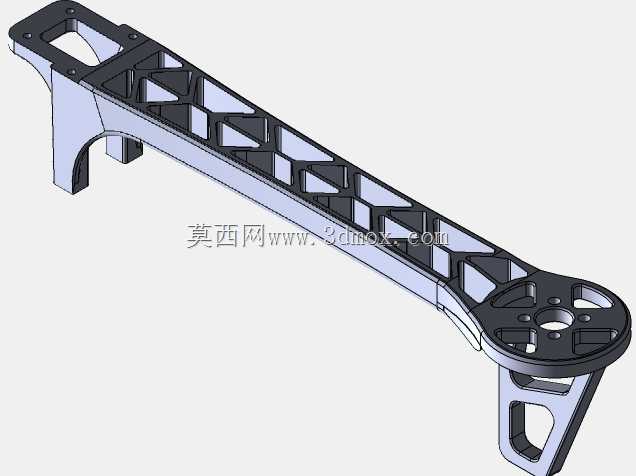

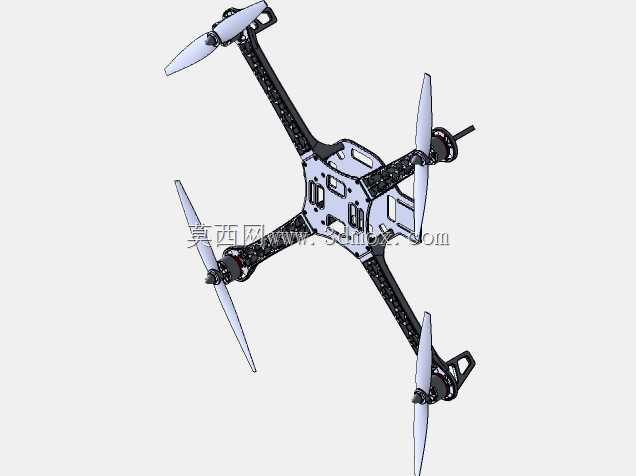

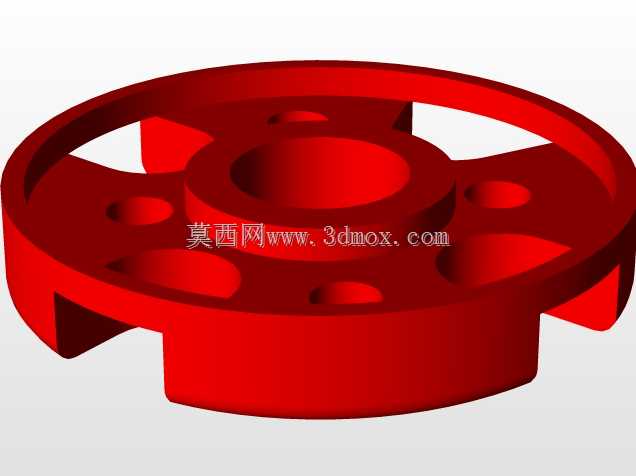

这款四旋翼飞行器机架主要面向低空航拍、小型场地巡检、户外航模创作等应用场景，可承载轻量化摄像模组、微型传感组件完成近地空域的影像采集、环境数据勘测等作业，也可作为航模爱好者DIY组装飞行平台的核心承载结构，适配日常休闲飞行、校园科创实践等多种使用需求。从功能特性来看，机架采用四轴对称布局，四个机臂末端预留标准动力电机安装位，可适配常规规格的无刷电机与螺旋桨组件，中心区域预留飞控板、电池、电调等核心元件的安装空间，走线槽沿机臂内部筋条间隙布置，可避免飞行过程中线缆晃动干扰气动效率，同时减少线材外露带来的剐蹭损伤风险。设计思路上整体采用镂空桁架式结构，在保证机臂抗弯、抗扭结构强度的前提下，尽可能削减非受力区域的材料用量，有效降低整机自重，提升飞行续航时长与载荷冗余；机臂与中心主体的衔接位置做了圆弧过渡处理，可分散飞行过程中产生的振动应力，避免长期起降、机动飞行带来的结构疲劳开裂；机臂末端设计有起落支脚一体化结构，无需额外加装起落架即可实现平稳起降，支脚的镂空造型可吸收着陆瞬间的冲击载荷，保护中心区域的精密电子元件。外形尺寸方面，机架采用X型对称布局，对角电机安装位间距适配常规消费级四旋翼的通用安装边界，中心安装平台的尺寸可兼容主流的开源飞控与标准规格锂聚合物电池，机臂的截面尺寸预留了电调嵌入安装的空间，整体安装边界可适配常规的螺旋桨尺寸，不会出现桨叶与机架干涉的问题；机架表面的安装孔位均采用标准化间距设计，方便使用者根据自身需求拓展搭载GPS模块、图传天线、小型云台等外接配件，无需额外打孔修改结构。整体结构兼顾了结构强度与轻量化需求，装配逻辑简单，维护拆卸便捷，既可以满足入门航模玩家的组装练习需求，也可作为小型功能无人机的基础承载平台适配多种作业场景。
