手动压杆式玻璃瓶封盖装置结构设计

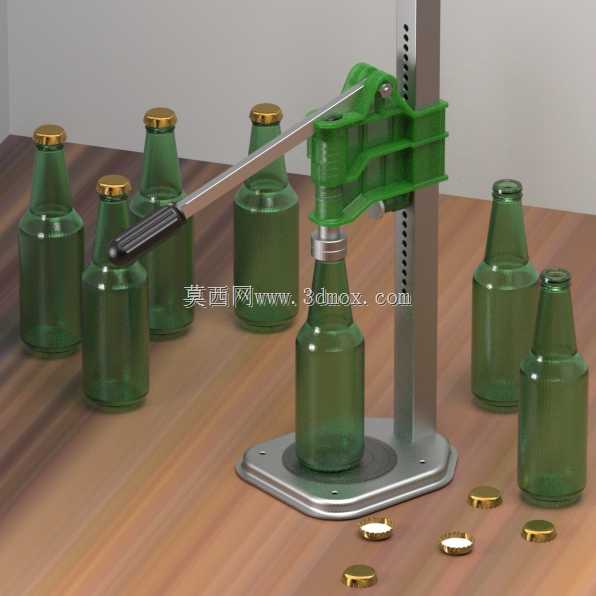

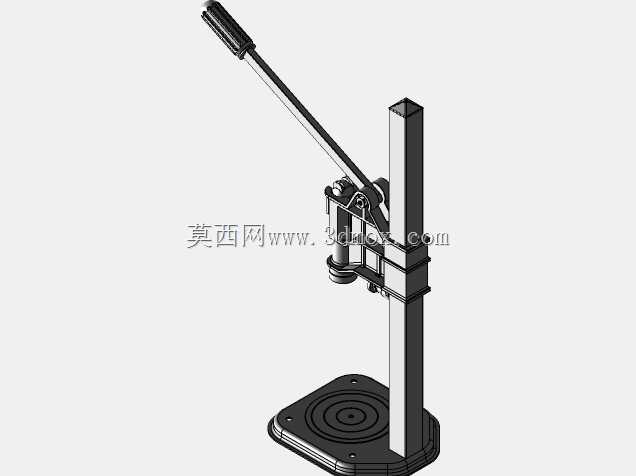

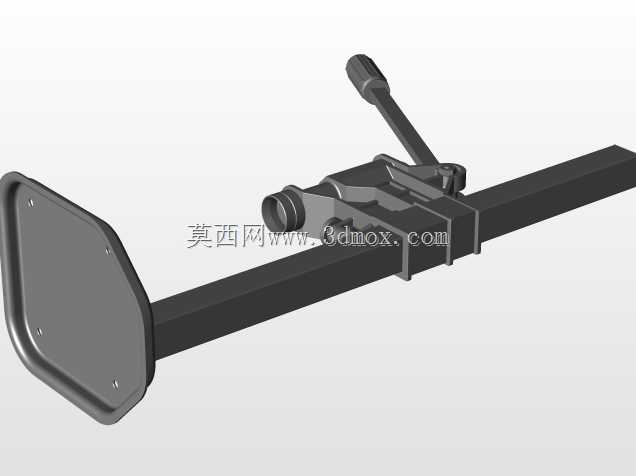

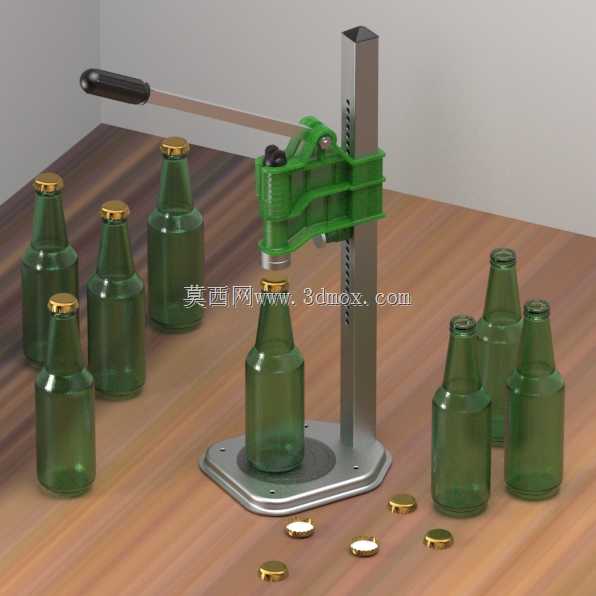

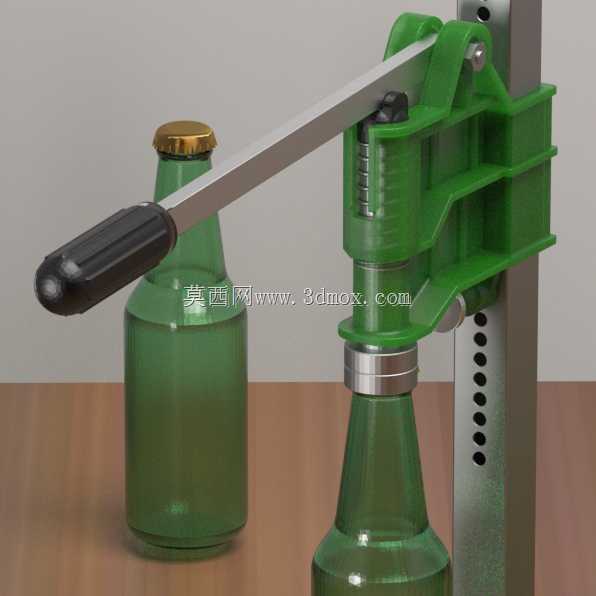

该装置主要面向小型饮品作坊、精酿啤酒工坊、家庭自酿场景以及线下瓶装饮品现装现封的零售点位，解决小批量玻璃瓶封装作业中，手工敲盖易出现的封盖歪斜、密封不严、瓶身破损、操作费力等痛点，无需接入气源或电源，仅依靠手动操作即可完成稳定封盖作业，适配带有软木塞内衬、金属冲压外盖的标准口径玻璃瓶，覆盖常见的汽水、精酿啤酒、自酿果酒等瓶装产品的封口需求。装置整体采用立式杠杆压合结构，底部为方形带圆角的金属承托底座，底座中心预留与玻璃瓶身定位匹配的圆形凹槽，作业时将待封盖的玻璃瓶放置于凹槽内，可自动完成瓶身与压头的同轴定位，避免压合过程中瓶身偏移导致的封盖错位或瓶肩碎裂问题。垂直支撑立柱采用加厚方形金属型材制作，表面开设等距调节孔位，可根据不同高度的玻璃瓶调整压合机构的安装高度，适配从180ml迷你瓶到500ml常规瓶的多种瓶型尺寸，调节时仅需插拔定位销即可完成高度锁定，无需额外工具辅助，切换瓶型的操作效率较高。压合执行部分采用杠杆增力结构，长操作手柄末端包裹防滑绝缘握套，操作人员仅需施加较小的下压力，即可通过杠杆比放大压头输出的压合力，将金属瓶盖平稳压合在瓶口，同时将瓶盖内的软木塞衬层压实，保证瓶口密封性能，避免饮品漏气、漏液或变质。压头部分采用与标准瓶盖尺寸匹配的凹型设计，压合时可完整包覆瓶盖顶面与侧边卷边位置，压合过程中受力均匀，不会出现瓶盖变形、卷边起皱的问题。装置整体安装边界紧凑，底座占地面积不足0.1平方米，可直接放置在普通木质工作台、不锈钢操作台上使用，无需额外打螺栓固定，移动和收纳都十分便捷。设计过程中充分考虑手动作业的操作舒适度，手柄的操作角度经过优化，下压行程控制在合理范围内，操作人员长时间重复作业也不易产生肌肉疲劳，同时压合机构的传动部位设置有防护结构，避免操作过程中夹手，提升手动作业的安全性。相较于大型全自动封盖设备，该装置无需复杂的电控和气路配套，采购和使用成本极低，维护简单，仅需定期在传动铰接位置涂抹润滑脂即可长期稳定使用，非常适合小批量生产场景的封盖作业需求。
