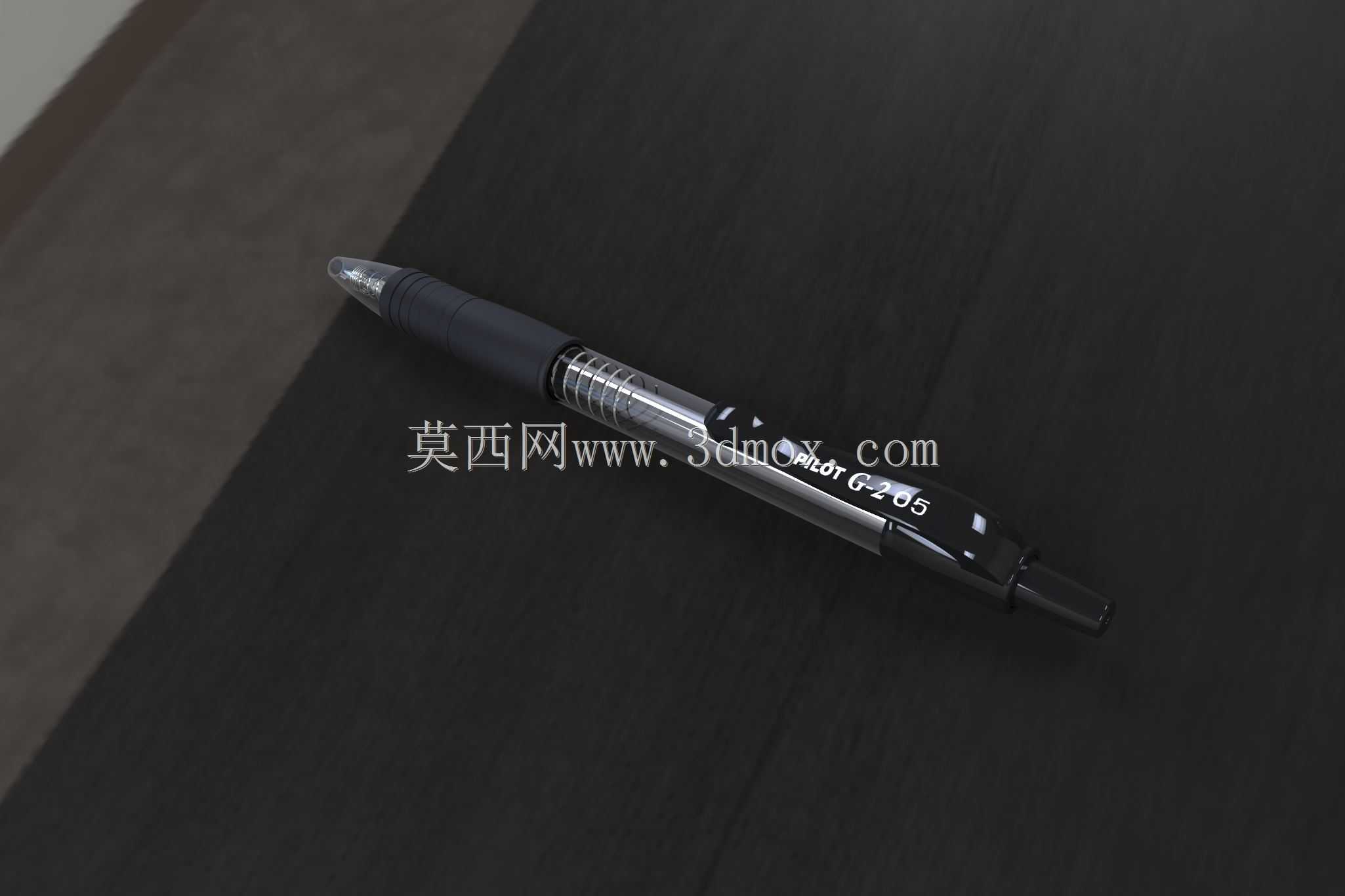

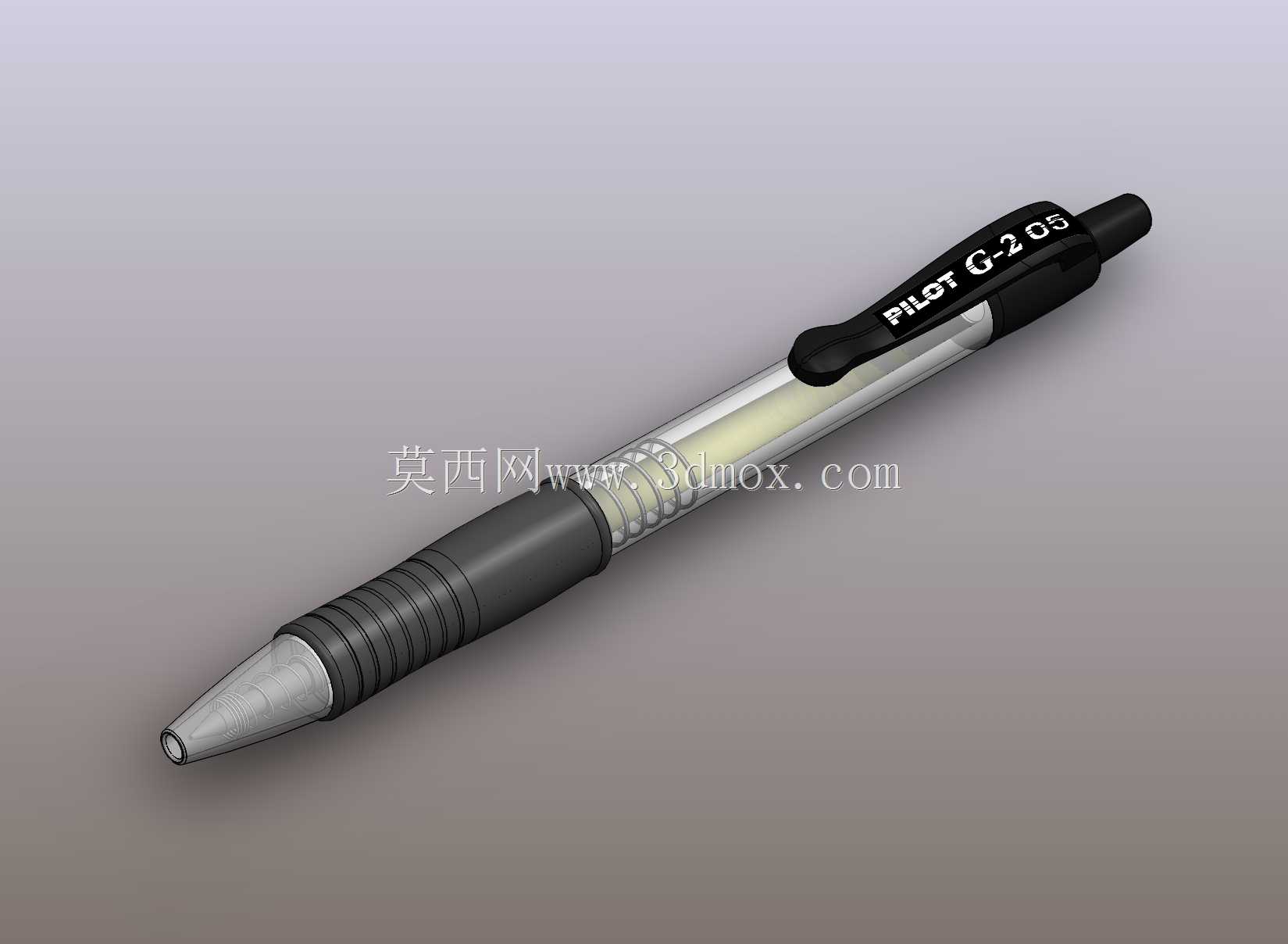

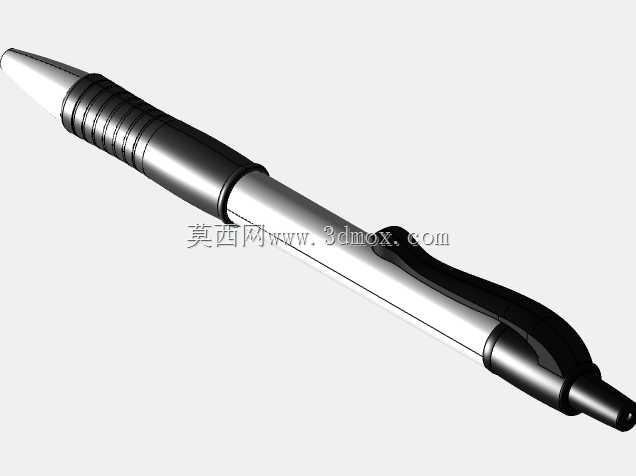

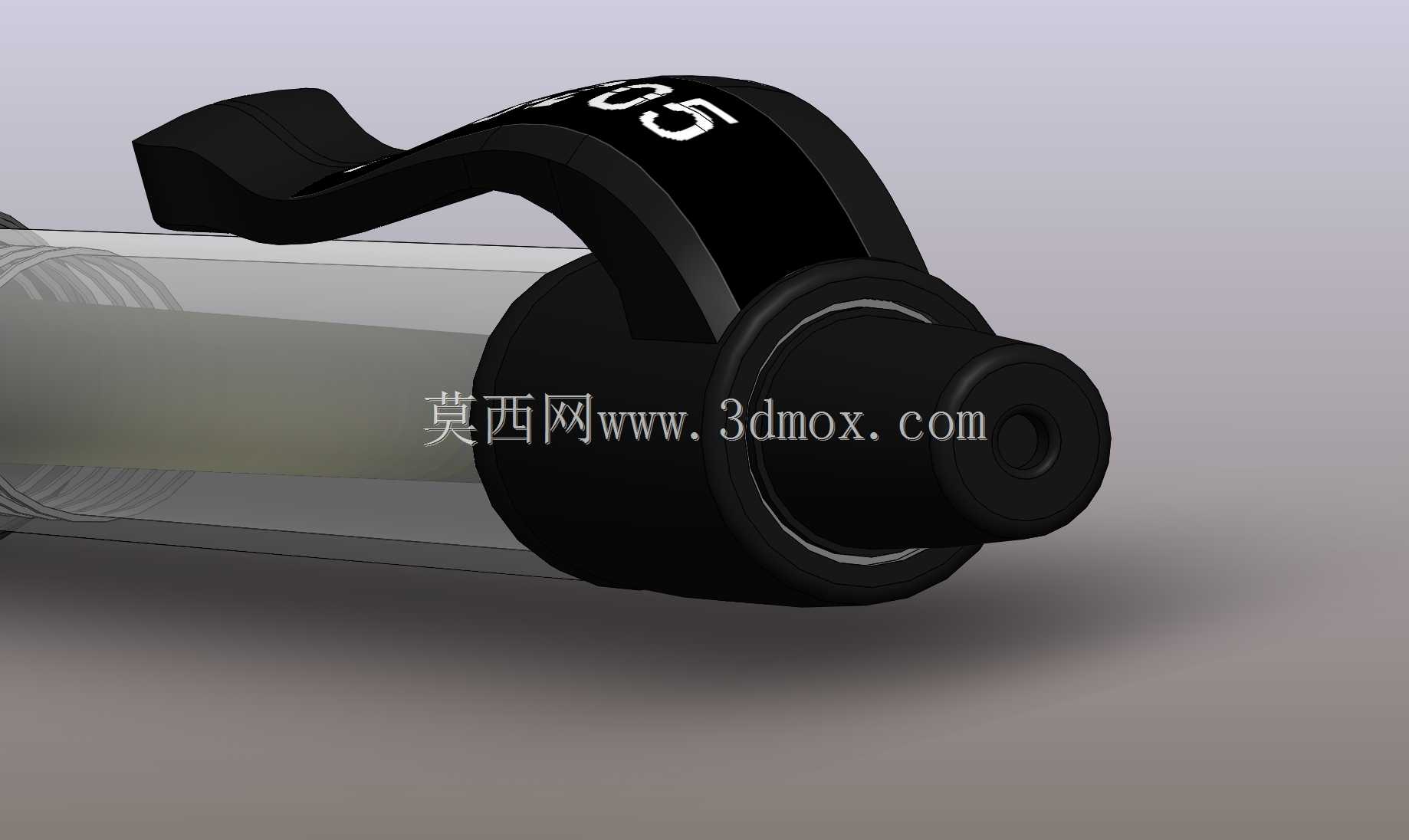

按动式中性笔内部结构外观三维建模

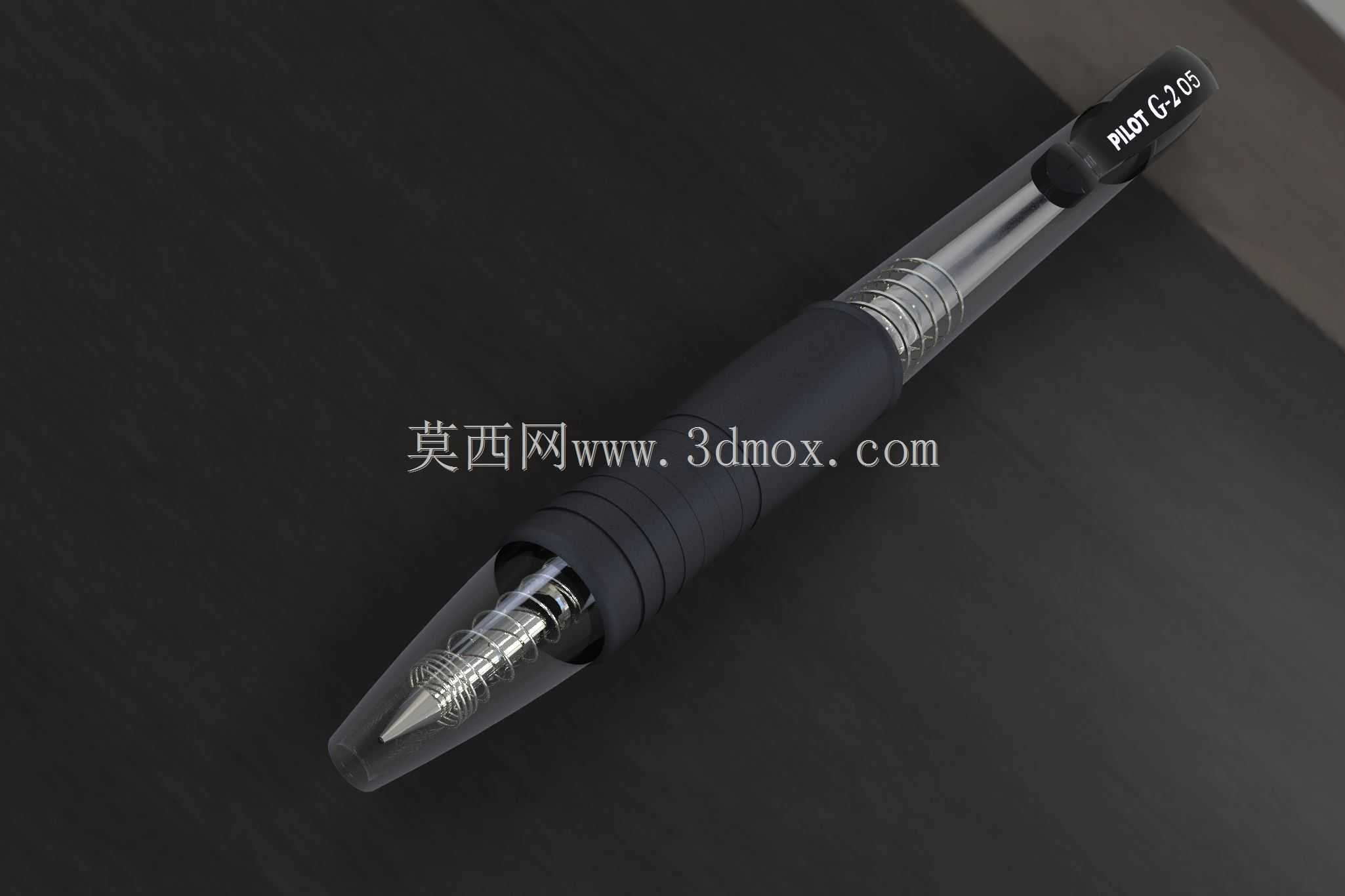

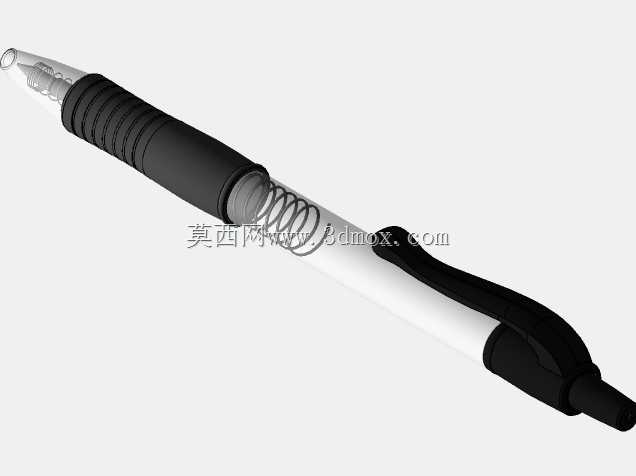

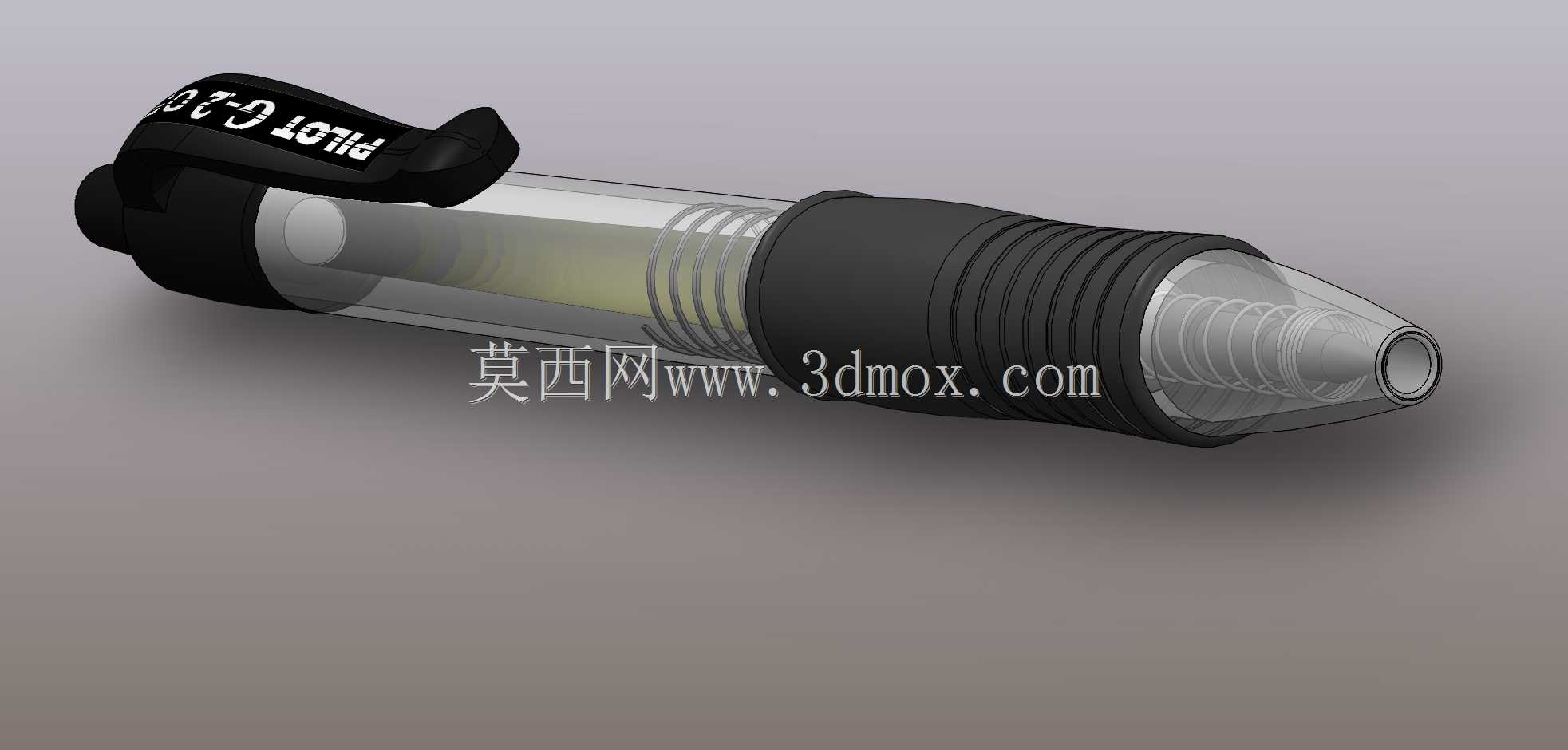

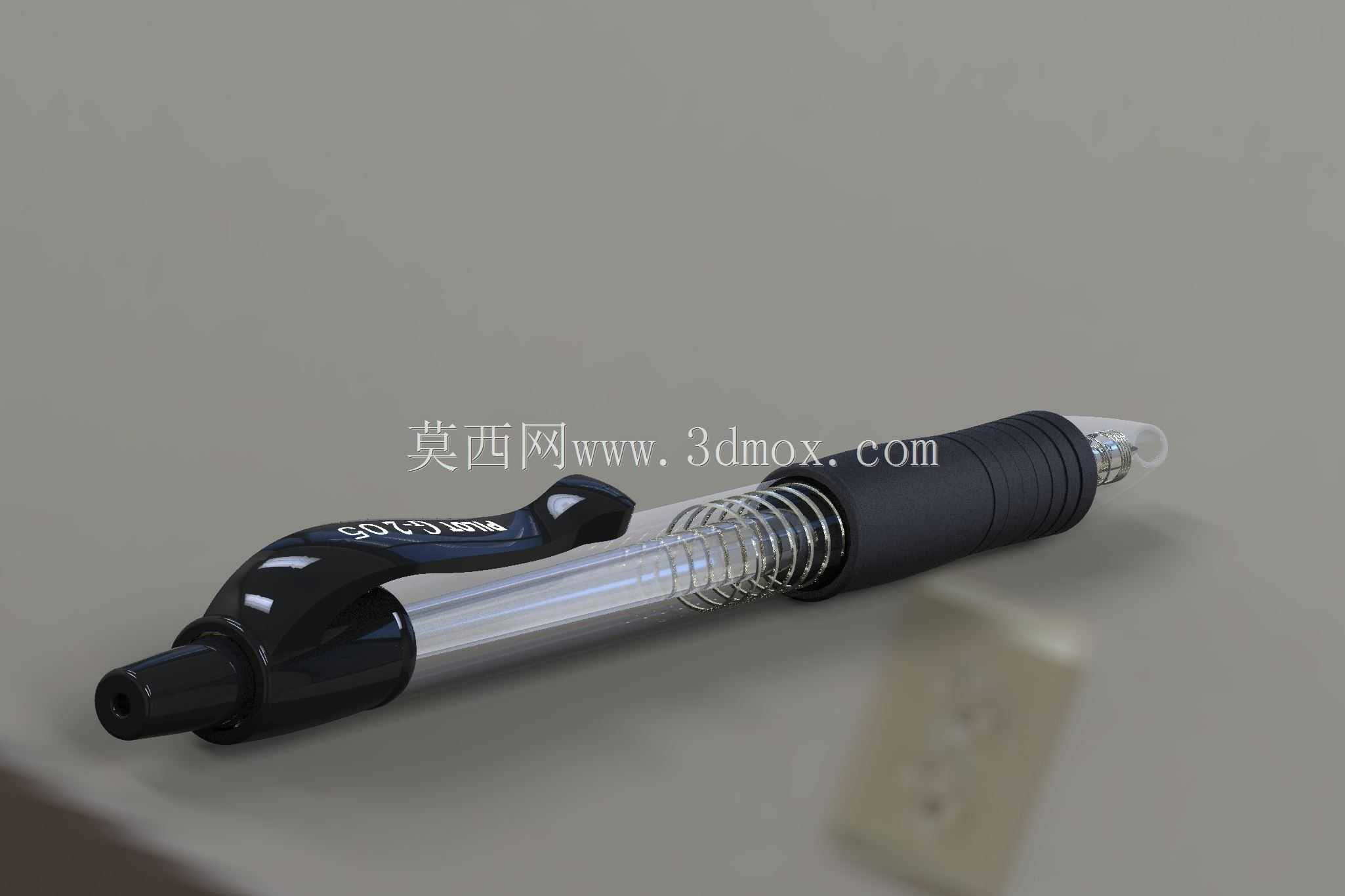

本次建模的按动式中性笔，是日常办公、学生学习场景中普及率极高的书写工具，其结构设计覆盖了日常握持书写、便携收纳、笔芯伸缩控制等核心使用需求，建模过程完整还原了产品从外部握持手感适配到内部传动逻辑的全部细节。从实际应用场景来看，这类中性笔广泛适配桌面办公记录、课堂笔记书写、外出便携签字等多元场景，相比拔帽式笔款，按动结构无需额外收纳笔帽，避免了笔帽丢失、笔帽滚落干扰桌面秩序的问题，单手握持即可完成笔尖伸出与收回的操作，适配快速记录、临时签字等需要快速响应的使用场景。从产品功能特性来看，模型完整还原了按动式中性笔的核心传动结构：笔夹与笔身上盖一体化的防滑握持段，采用带细密防滑纹理的软胶材质设计，贴合日常握持时手指的接触弧度，长时间书写不易打滑，也能缓解指腹的压迫不适感；内部的复位弹簧精准匹配笔芯的伸缩行程，按动顶部按挚时，棘轮结构带动卡位件转动，实现笔尖伸出后的锁定，再次按动时卡位件脱离锁位，弹簧带动笔芯回缩，将笔尖收纳进笔嘴内部，避免笔尖戳污衣物、纸面，也能保护笔尖滚珠不受磕碰损坏；透明笔杆段的设计可以直观观察内部笔芯的剩余墨量，方便使用者提前更换备用笔芯，避免书写过程中突然断墨影响使用。从设计思路来看，建模时优先遵循人体工学握持逻辑，笔身握持段的直径控制在12mm左右，适配绝大多数成年使用者的指围握持范围，笔身整体长度控制在140mm，既可以轻松放入常规笔袋、衬衫口袋、笔记本笔插位，也能保证握持书写时笔身重心落在握持段附近，减少长时间书写的手腕疲劳；笔夹的弧度设计适配厚度5mm以内的织物、纸张厚度，可以稳固夹在口袋、笔记本封面上，携带过程中不易滑落。从安装边界与尺寸配合来看，所有内部零件的配合公差控制在0.1mm以内，弹簧的线径、圈数、自由长度完全匹配笔芯的伸缩行程，按挚与笔身上盖的滑动配合间隙控制在合理范围，按动过程无卡顿、无松垮晃动；笔嘴的内孔直径精准适配通用按动式中性笔芯的笔头尺寸，笔身内部的储芯管空间可以兼容市面上绝大多数同规格的替换笔芯，无需额外修改结构即可完成笔芯更换，整体结构没有冗余零件，装配逻辑简单，拆解维护十分便捷。
