方法兰型直线运动轴承结构设计

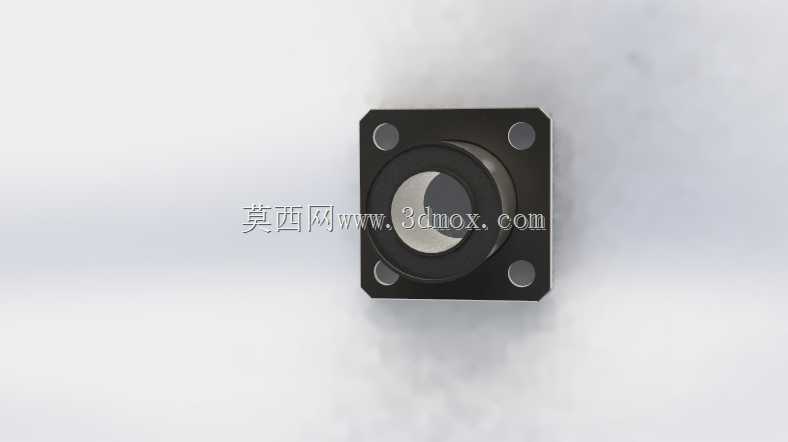

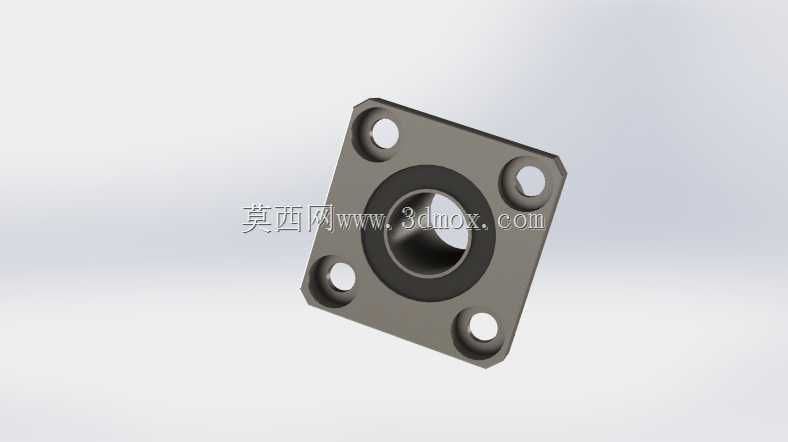

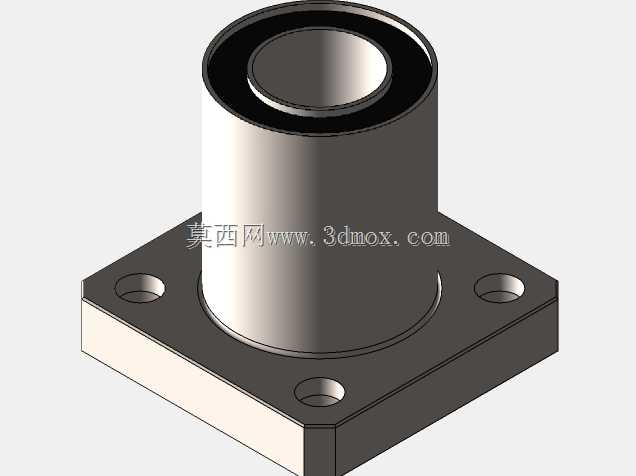

这款方法兰结构的直线运动轴承，是直线传动系统里的核心导向支撑部件，主要适配各类需要高精度直线往复运动的工业设备场景，在家用数控机床、小型自动化输送设备、桌面级加工设备、精密检测仪器的直线运动模组中都有广泛应用，能够为运动轴提供稳定的径向支撑，同时保证轴件沿轴向做顺滑的直线往复动作，避免运动过程中出现偏摆、卡滞的问题。从功能特性来看，这款轴承采用方形法兰一体安装结构，和传统的圆形法兰直线轴承相比，方形法兰的四个安装孔位呈对称分布，安装时的定位基准更易找正，能够承受更大的侧向倾覆力矩，在设备运行过程中，法兰端面和安装基面完全贴合，锁紧后不会出现转动偏移的情况，适配安装空间规整、对安装定位精度要求较高的装配场景。轴承主体为圆柱形套筒结构，内部设计有适配钢珠循环的滚道结构，工作时钢珠在保持架的约束下做循环滚动，将轴与轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，即使在低速往复运动的工况下，也能保持极小的运行阻力，提升传动效率，同时减少部件磨损，延长整套传动机构的使用寿命。在设计思路上，这款轴承将安装法兰与轴承套筒做一体化结构设计，省去了额外加装固定座的装配步骤，减少了装配环节的累积误差，法兰端面上的四个安装沉孔做了锪平处理，锁紧螺栓安装后螺栓头不会突出法兰端面，保证安装面的平整性，避免因螺栓突出导致的安装贴合不严问题。套筒部分的外径尺寸做了统一的公差匹配，能够直接适配标准规格的轴承安装座孔，不需要额外做定制加工，降低设备的设计与加工成本。从安装边界来看，这款轴承适配公称直径12mm的直线光轴，方形法兰的边长尺寸、法兰厚度、套筒总长度都遵循行业通用的安装尺寸标准，安装孔的中心距、孔径都和同规格的标准方法兰直线轴承完全互换，设备维护更换时不需要对原有安装结构做任何改动，直接替换即可使用。在实际设备运行中，这款轴承能够为运动轴提供连续稳定的导向支撑，无论是做高频短行程的往复运动，还是长行程的直线进给动作，都能保持稳定的运动精度，不会出现运动卡顿、精度漂移的问题，尤其适合小型数控设备的进给轴、自动化设备的推拉机构、精密检测设备的移动平台这类对直线运动精度有较高要求的应用场景，能够有效提升设备的运行稳定性，降低设备的运维成本。
