立式双缸往复式蒸汽机结构设计

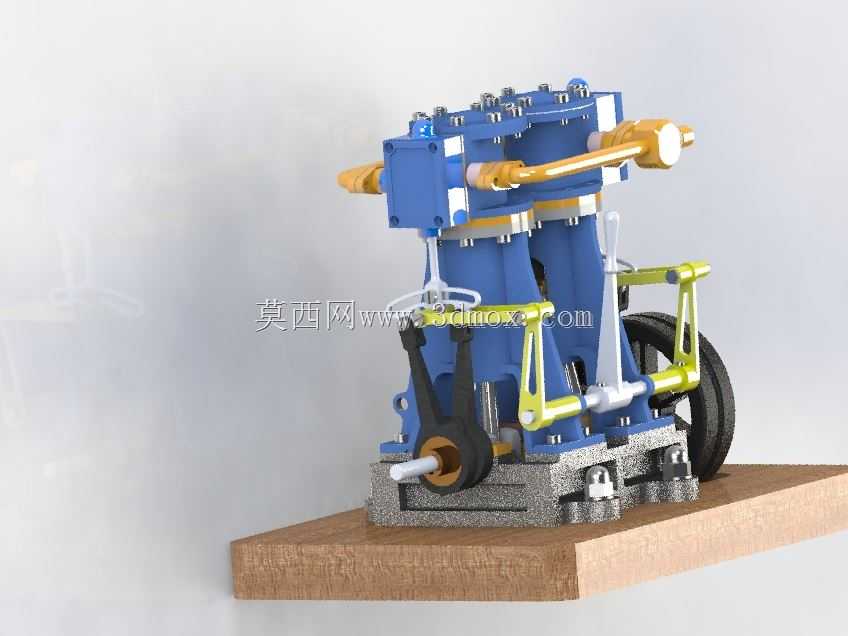

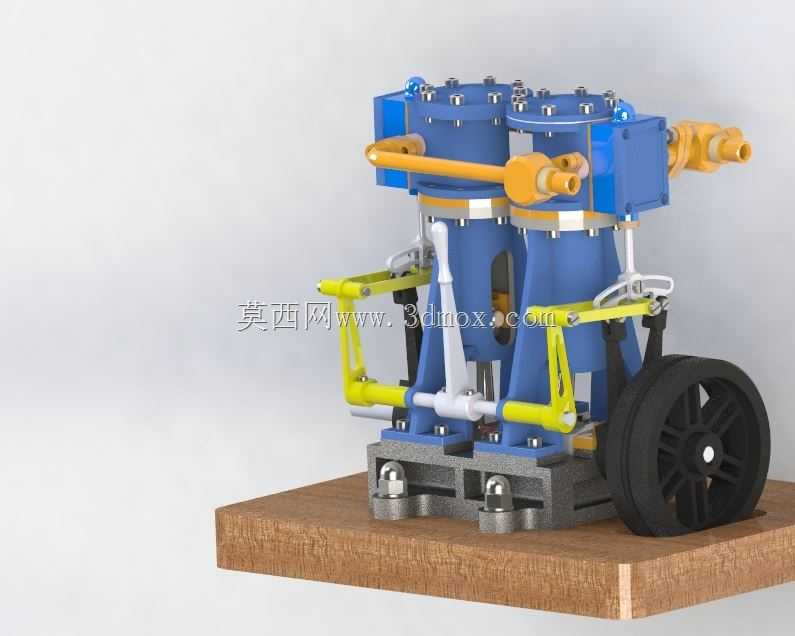

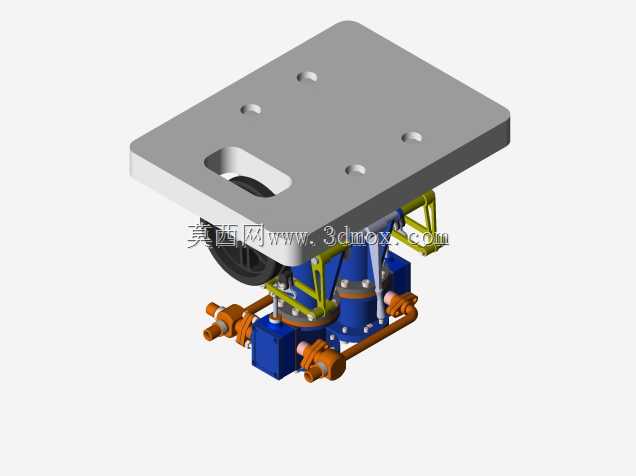

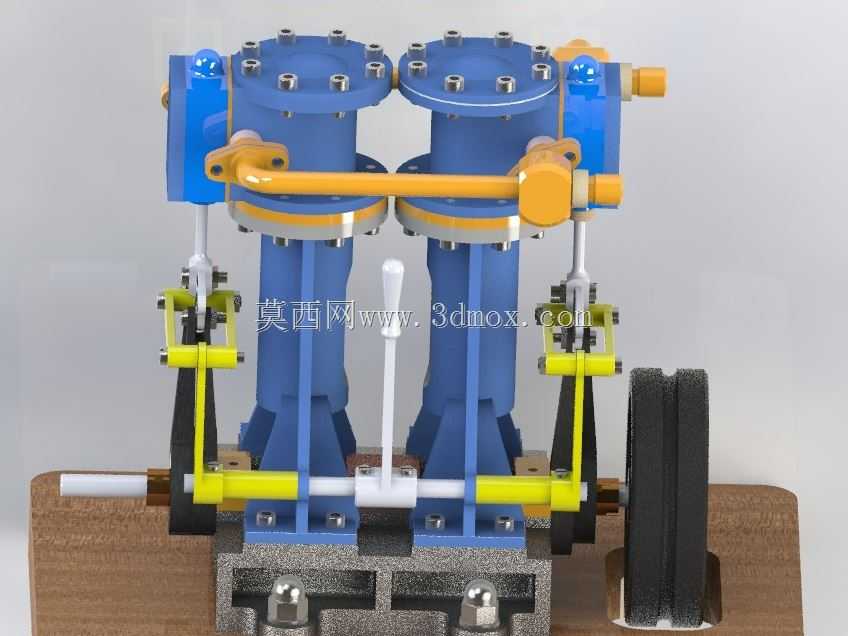

这款立式双缸往复式蒸汽机，主要应用于小型动力演示场景、复古动力装置复刻、教学实训教具以及微型动力设备的动力输出场景，能够将蒸汽热能转化为旋转机械能，为配套的小型负载提供稳定的动力输出，在科普展示、机械原理教学、复古动力模型制作领域有着较高的实用价值。从实际用途来看，该装置既可以作为机械原理课程中热机转换、曲柄连杆传动的具象教学载体，帮助学习者直观理解蒸汽动力的能量转换逻辑，也可作为微型复古动力设备的核心动力单元，适配小型车船模型、动态展示装置的动力需求，同时也能为蒸汽动力爱好者的改装创作提供结构参考。在功能特性上，该蒸汽机采用双缸立式布局，相比单缸结构动力输出更平顺，扭矩波动更小，运行过程中可以通过双缸交替做功抵消部分往复惯性力，降低整机运行振动；整机集成了配气机构、曲柄连杆传动组件、飞轮储能结构以及安装基座，各部件配合紧密，配气机构能够精准控制蒸汽进排气时序，保证做功过程连续稳定，侧边设置的飞轮可以储存做功冲程的多余能量，带动活塞完成排气、进气、压缩的辅助冲程，让整机运转更连贯。设计思路上，该结构优先考虑了立式布局的空间利用率，将缸体垂直布置在基座上方，大幅缩小了整机的横向占地面积，同时将传动组件集中布置在缸体下方区域，缩短了动力传递路径，减少了传动过程中的能量损耗；结构上做了模块化拆分，缸体、缸盖、连杆、曲轴、基座都采用独立可拆分的设计，既方便加工装配，也便于后期的维护调整，各连接部位都设计了对应的密封与紧固结构，能够适配低压蒸汽的工作环境，避免蒸汽泄漏影响做功效率。外形尺寸与安装边界方面，整机采用方正的立式轮廓，底部为平整的矩形安装基座，基座上预留了对应的安装固定孔位，可以直接通过螺栓固定在木质或金属安装台面上，安装时需要预留出侧边飞轮的旋转空间，以及前后侧配气连杆的活动余量，避免运行过程中部件与周边结构发生干涉；整机重心集中在下部基座区域，安装固定后运行稳定性较好，不需要额外增加配重结构即可保证低转速下的平稳运转，整体结构紧凑，没有多余的外凸部件，适配桌面级展示、小型装置集成的空间需求。
